******1.引文

随着注液技术的不断演进，从最初的常压注液，历经负压注液的革新，直至现今日益受到青睐的等压注液技术，每一代的发展都标志着工艺水平的显著提升，其核心目标始终聚焦于加速极片的浸润过程，从而大幅度提高生产效率。当前，负压注液技术凭借其独特的优势稳坐主流地位，即便是前沿的等压注液工艺，亦巧妙地融合了差压预注与高压等压静置循环的双重策略，旨在进一步优化电解液的渗透效率，确保每一滴电解液都能迅速而均匀地渗透至电芯深处。

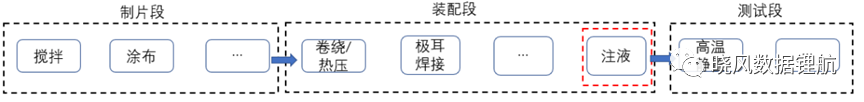

注液环节，作为装配阶段的关键工序之一（如图1清晰展示），其操作质量直接关乎电芯的最终性能表现。一旦电解液未能充分浸润极片，便可能引发一系列连锁反应，包括但不限于电芯循环寿命的缩减、倍率性能的下降，乃至充电过程中析锂现象的频发，这些都对电池的整体性能和安全性构成了不容忽视的挑战。

鉴于此，注液工艺之后增设的高温静置步骤显得尤为重要。这一步骤犹如一场精密的化学反应加速器，通过严格控制的高温环境，促使电解液分子在极片表面及内部进行更为深入、彻底的浸润，确保每一片极片都能被电解液均匀且牢固地包裹，为电芯后续的稳定运行奠定坚实的基础。

图1.工序图

******2.浸润原理

1）图像探测

如图2与图3所精妙呈现的，我们通过超声波扫描技术，捕捉了不同时段下极片电解液浸润的生动画面，以此直观展示浸润过程的动态演变。图中，绿意盎然之区域象征着浸润充分、效果显著的区域，而静谧的蓝色则标记了尚未完全浸润的区域，二者鲜明对比，一目了然。

本次实验的核心目标，在于深入剖析并对比常压注液与负压注液技术下，电解液浸润速度的差异。然而，令人略感遗憾的是，实验设计未能将高压注液技术纳入对比分析范畴，这无疑为未来的研究方向预留了广阔的空间。

从图中数据洞察，我们不难发现：在浸润效率方面，负压注液展现出了显著的优势。具体而言，常压注液方式下，电解液完全浸润极片耗时长达42小时，而负压注液则将这一时间缩短至34小时，效率提升显而易见。进一步观察动态图像，常压注液在前5小时内，浸润进展显得颇为迟缓，直至第10小时起，蓝色未浸润区域才开始以加速态势消退，标志着浸润速度的显著提升。相比之下，负压注液技术在前3小时内同样表现平稳，但自第5小时起，其浸润速度便显著加快，提前步入高效浸润阶段，再次印证了负压注液在提升浸润效率上的优越性。

此外，一个引人注目的现象是，无论是哪种注液方式，蓝色未浸润区域均呈现出向极片中心逐渐收缩的趋势，这清晰地揭示了电解液浸润的独特路径——即首先快速覆盖极片边缘区域，随后逐步向中心区域渗透，直至全面浸润整个极片表面。这一发现不仅深化了我们对电解液浸润机制的理解，也为后续优化注液工艺、提升电池性能提供了宝贵的参考依据。

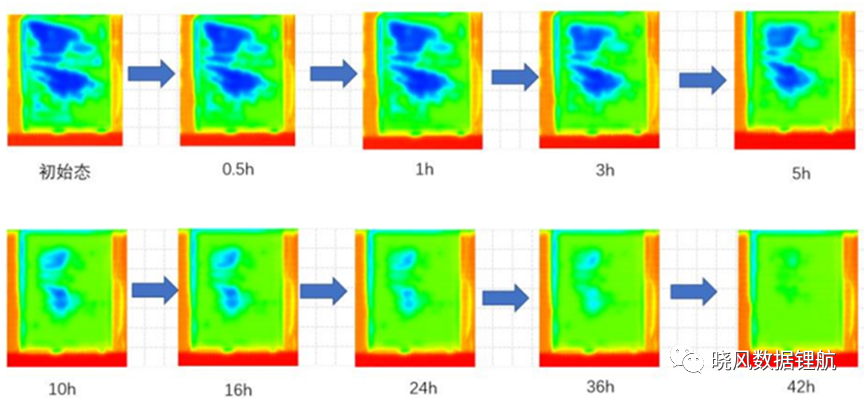

图2.常压注液电解液浸润超声波扫描

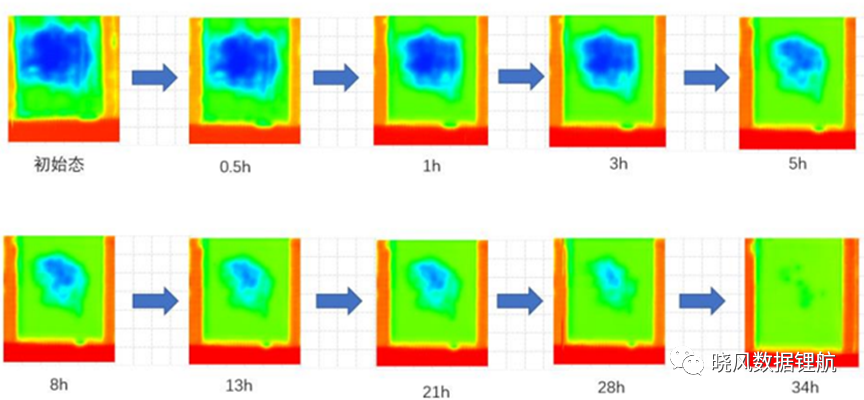

图3.负压注液浸润超声波扫描

2）电芯结构差异

基于上述超声波扫描成像的深入分析，我们可以得出以下重要结论：装配于铝壳内的裸电芯，其设计特性导致电芯四周与壳体之间存在一定的间隙，这一结构特点促使电解液在注入后，首先迅速浸润到极片的边缘截面。这一发现对于理解电解液在电芯内部的分布与渗透机制至关重要。

进一步探讨不同类型的电芯结构，叠片电芯与卷绕电芯在构造上的差异显著影响了电解液的浸润行为。叠片电芯由多片极片紧密堆叠而成，其极片间的横截面相对较大，为电解液的渗透提供了更为广阔的接触面积。相比之下，卷绕电芯则是通过单条极片缠绕于卷针上形成环形结构，其横截面相对较小，限制了电解液的初始浸润速度。

结合实验数据与理论分析，我们可以明确横截面大小与电解液浸润速度之间的正相关性：横截面越大，意味着电解液与极片的接触面积越广，从而加速了电解液的渗透与浸润过程。因此，叠片电芯凭借其较大的极片横截面，在电解液浸润速度上展现出了显著的优势，相较于卷绕电芯，其浸润过程更为迅速且高效。

这一结论不仅丰富了我们对电芯浸润机制的认识，也为电池设计与制造工艺的优化提供了重要依据，特别是在追求更高生产效率与电池性能的背景下，叠片电芯的浸润速度优势无疑成为了一个值得重视的考量因素。

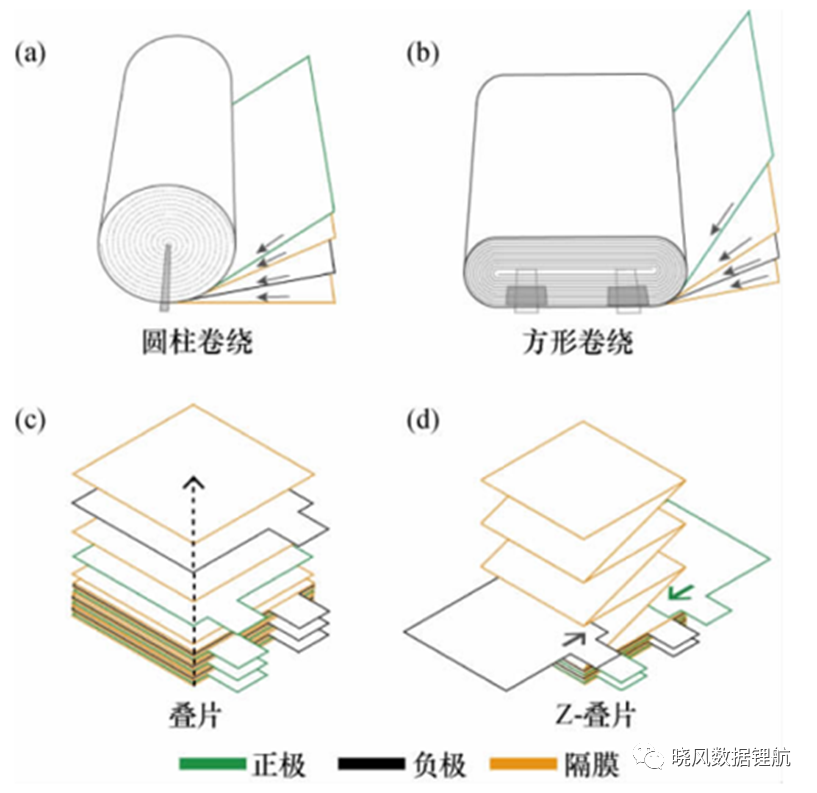

图4.a圆柱电池；b方形铝壳电池；c、d叠片电芯

3）驱动力

极片与隔离膜，以其独特的多孔结构为基石，共同构成了电解液浸润的微观舞台。这一过程，巧妙地借助了毛细力的自然力量，驱动着电解液在复杂孔隙网络中的渗透与分布。浸润的速率，这一关键指标，深受颗粒间孔隙的细微尺寸、颗粒内部孔径的多样性以及不同孔径占比的微妙平衡所影响，它们共同编织了一张影响浸润效率的复杂网络。

据深入研究表明，浸润速度在这一微观世界中遵循着一条清晰的路径：隔膜以其优越的渗透性能首当其冲，负极片紧随其后，而正极片则相对滞后。这一排序，不仅揭示了材料结构对浸润行为的影响，也为电池设计的优化提供了宝贵的启示。

电解液的旅程，始于对铝壳内空隙的温柔填充，随后迅速转向极片与隔膜的截面，那里是它们首次相遇的地方。在这个过程中，隔膜仿佛一位引路人，以其独特的通道作用，引领电解液优先润湿自身，进而成为连接电解液与极片的桥梁。这一现象，恰似农田灌溉中的精妙布局——水库之水先被引至主水渠，再由水渠分支，滋养每一片渴望滋润的田地。在这里，隔膜正是那条高效运转的水渠，而正负极片，则化身为等待滋养的不同田地。

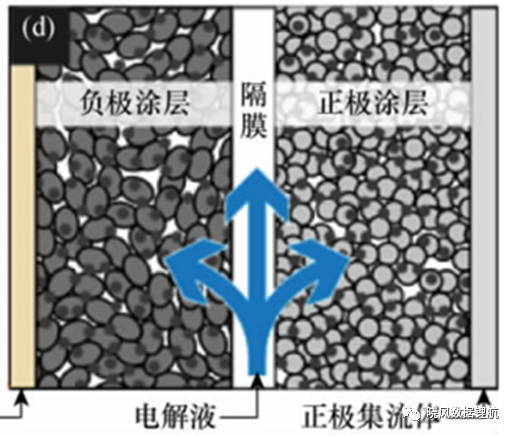

如图5所生动展现的，润湿的隔膜如同开启了电解液的流动之门，它们引导着电解液流向各个角落，确保每一片极片都能得到充分的浸润。这一过程，不仅体现了自然界中流体动力学的奥妙，也彰显了电池制造工艺中对于微观世界精准控制的智慧。

图5.电解液在电芯浸润流向

******3.注液原理

差压注液技术，作为一种高效且精密的电池注液方式，其独特之处在于通过精心设计的压力差机制来促进电解液的精准注入。该过程首先启动对电池内部的真空抽取步骤，巧妙地利用电芯内外形成的显著压差作为驱动力，引导电解液顺畅地流入电芯深处。相较于此，等压注液则采取了更为复杂的两步策略：初始阶段同样利用差压原理实现电解液的初步注入，随后，这一已注入电解液的电芯被精心转移至特制的高压容器中，进一步通过对该容器实施负压抽取或正压施加的方式，实现电解液的静置循环与深度浸润，从而确保电解液在电芯内部的均匀分布与高效利用。

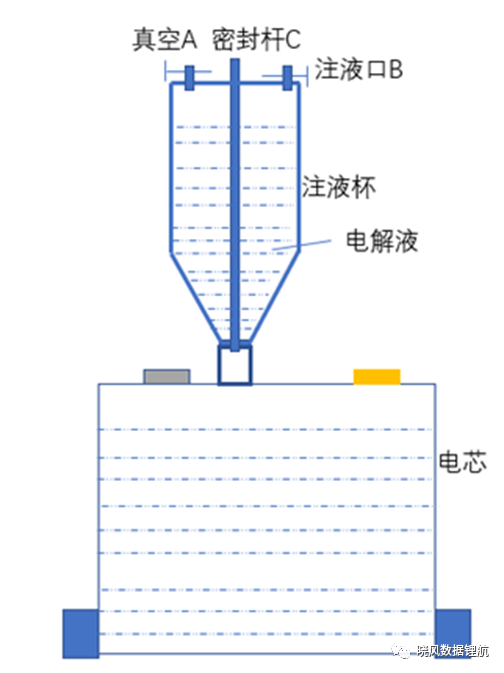

图6直观地展示了差压注液技术的操作流程及其核心原理，具体步骤如下：

• 抽负压阶段：此步骤中，操作员需首先开启密封杆C，同时关闭阀门A与B，以此构建一个封闭的注液环境。随后，对注液杯及电芯内部进行真空抽取，直至达到预定的负压水平（-95kPa），这一操作旨在为后续的电解液注入创造必要的压差条件。
• 备液阶段：在确认系统处于稳定负压状态后，关闭密封杆C，开启注液口B（此时A仍保持关闭状态），通过精确控制的方式向注液杯中注入适量的电解液。此阶段需确保电解液的量既不过量以避免溢出，也不足量而影响浸润效果。
• 注液阶段：随着电解液的准备完毕，再次开启密封杆C，同时关闭注液口B与阀门A，此时注液杯与电芯之间的显著压差便成为推动电解液流动的强大动力。在压差的作用下，电解液迅速且均匀地流入电芯内部，完成整个注液过程。

通过上述步骤，差压注液技术以其高效、精准的特点，为电池制造行业提供了一种可靠的电解液注入解决方案。

图6. 差压注液原理示意图

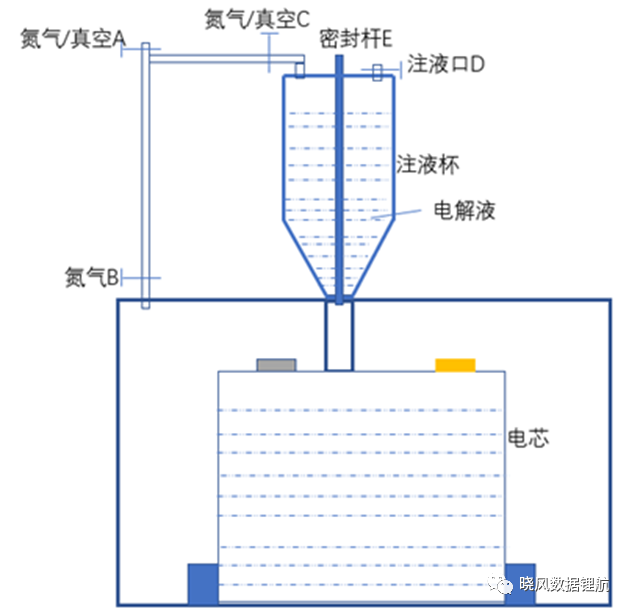

图7详尽地展示了高压注液技术的先进原理与操作流程，其精妙之处在于对压力与真空环境的精准控制，以实现电解液的高效、均匀注入及后续的深度浸润。以下是该过程的详细润色描述：

高压注液原理图解：

• 抽真空阶段：此步骤旨在创建一个无干扰的低压环境，以促进后续操作的顺利进行。具体操作中，首先开启阀门A、C、E，同时关闭B、D，启动真空泵对注液杯及电芯内部进行深度抽真空，直至达到预设的极低压状态（-95kPa）。这一过程确保了电芯内部与外部环境的有效隔离，为后续电解液的注入奠定了坚实基础。
• 备液阶段：在完成抽真空后，迅速调整阀门状态，关闭A、B、C、E，仅开启D，以便向注液杯中精确添加适量的电解液。此阶段要求操作迅速且准确，以确保电解液的质量与数量均符合设计要求。
• 注液阶段：随着电解液的准备就绪，进入关键的注液步骤。此时，关闭A、B、C、D，仅开启E，利用电芯内部与注液杯之间已建立的显著压差，驱动电解液以稳定而均匀的速度流入电芯内部。这一压差驱动机制确保了电解液的高效注入，避免了气泡或溢出等不利现象的发生。
• 高/低压循环阶段：注液完成后，进入高/低压循环环节，以进一步促进电解液的浸润与扩散。首先，打开A、B、C、E，关闭D，通过A口向系统内注入高压氮气（压力设定为1.0MPa，相当于10个大气压，露点低至-40℃，纯度高达99.999%）。由于此时所有相关阀门均处于开启状态，腔体、注液杯与电芯内部形成了一个相互联通的高压环境。随后，系统进行正压保压20秒，以确保电解液在高压作用下充分浸润极片。之后，释放压力并再次抽真空，如此循环往复3至5次，以达到最佳的浸润效果。

通过上述复杂而精细的操作流程，高压注液技术不仅实现了电解液的高效注入，还通过高/低压循环机制显著提升了电解液的浸润速度与均匀性，为电池性能的优化提供了有力保障。

图7.等压注液原理示意图

等压注液设备全面解析

等压注液设备作为现代电池生产线上的关键一环，其设计精妙且功能全面，主要由扫码、精确称重（前、后）、高效注液及保压循环等核心模块构成。此外，为确保生产流程的顺畅与高效，设备还集成了组盘上料、拆盘下料及上下套杯等辅助机构，但本文聚焦于与工艺关键参数紧密相关的核心机构，对于其他机械部分的精细加工与装配，则依赖于供应商的专业技术保障，此处不再展开赘述。

1. 扫码机构：MES追溯的精准链接

在当今智能制造的浪潮中，MES追溯系统已成为不可或缺的一环。等压注液设备内置的扫码机构，专用于制造前二维码信息的精准读取，确保每一环节的数据均可追溯。工序完成后，加工参数被自动写入MES系统，为后续工序的读取与调用提供了极大的便利，实现了生产信息的无缝对接与高效流转。

2. 称重机构：高精度与大容量的双重挑战

为应对大容量方形铝壳电芯（普遍超过100Ah）的注液需求，称重机构被精心设计为独立模块，并配备稳固的大理石平台，既有效隔绝设备震动干扰，又确保了称重平台的水平精度。电子秤选用大量程、高精度的型号，以应对高达500g以上的注液量需求，同时满足0.6%以内的注液精度要求（即±3g以内），确保了注液量的准确无误。

3. 注液机构：差压原理下的精准注入

注液机构采用先进的差压注液原理，通过先对注液杯与电芯进行深度抽真空至-95kPa，再利用压差驱动电解液迅速且均匀地注入电芯内部。此过程中，注液泵作为关键部件，其性能直接决定了注液的效率与稳定性。市场上多家知名机械厂如精朗自动化、博纳特斯（现属大族激光）等均研发有高性能注液泵，而飞升品牌更是以其卓越表现赢得了众多电芯厂的青睐。此外，储液罐采用两级设计，上层搅拌除泡，下层经过精细过滤后注入电芯，确保了电解液的纯净与稳定。注液杯与注液嘴等部件均选用耐腐蚀材料，并辅以氮气吹扫、定时清洗等措施，有效避免了电解液挂壁与结晶问题。

4. 高/低压循环：优化浸润效果的关键步骤

注液完成后，电芯被转移至静置腔内进行高/低压循环处理。通过交替抽负压与打正压的方式，促进电解液在电芯内部的深度浸润与均匀分布。此过程中，腔体的选择与参数设置均需根据实际需求灵活调整，以平衡耐压性能与空间利用率之间的关系。

5. 注液口清洁：提升产品优率的重要环节

为避免电解液残留导致的密封钉焊接问题，注液后的电芯需进行注液口清洁。传统方法如无纺布蘸DMC旋转擦拭虽普遍使用但效果有限，而干冰擦拭等新兴技术则展现了良好的应用前景。未来，随着技术的不断进步与创新，更优的清洁方式将不断涌现。

6. 工艺要求与品质管控：细节决定成败

从注液量的精确计算到精度控制的严格把关，再到生产环境的精细调控与电芯臌胀的严格限制，等压注液设备在工艺要求与品质管控方面均展现出了极高的标准与要求。这些细节的精心处理不仅确保了产品的性能稳定与品质卓越，更为企业的长远发展奠定了坚实的基础。

7. 展望：持续探索与创新

面对高压注液与呼吸式静置循环的争议以及注液口清洁方式的多样选择，等压注液设备行业正站在一个新的起点上。未来，随着技术的不断进步与市场的持续变化，我们将继续探索更优的注液方案与清洁方式，以推动电池制造行业的持续发展与进步。同时，我们也期待更多行业内外人士的加入与贡献，共同推动这一领域的创新与繁荣。
