今天星球有人提了一个问题：#

“磷酸铁锂 DCIR 曲线为什么”两端高、中间低”

关注我的小伙伴里面，固然有测试、材料领域的，但设备、工艺和质量领域的也非常多。他们可能平时不太接触DCIR等概念。因此我打算从最基础开始讲。

本文结构：

背景：什么是 DCIR
DCIR 测试的具体方法和它的物理机理
DCIR 里到底测出了哪些”内阻”
NCM vs LFP：两条 DCIR 曲线为什么长得不一样
尾声：DCIR 曲线还告诉我们的其他事

一、背景：DCIR 不是单纯的”内阻”#

电池并非理想的电流源，因为它存在内阻。其实锂电池的”内阻”是个被滥用的词。严格说，它至少有三种不同的测法：

AC-IR / 1 kHz 内阻：工厂用毫欧表测的那个（又叫 Imp），反映的是欧姆部分，输出一个数字。
EIS（交流阻抗谱）：扫频测，得到一张 Nyquist 图，把不同时间常数的物理过程在频域上拆开。
DCIR（直流内阻）：给电池一个直流脉冲，看电压怎么响应，按欧姆定律算出一个等效电阻。

DCIR 之所以在工程上最常用，是因为它最贴近电池实际工况：车辆加速、刹车回充、储能调频，都是几秒到几十秒量级的直流脉冲。BMS 算功率限值、做热管理、估 SOH，几乎都靠它。

而 DCIR 是 SOC、温度、SOH、脉冲方向、脉冲倍率、脉冲时长的多元函数。其中”DCIR 随 SOC 怎么变”，也就是本文要讨论的 DCIR–SOC 曲线。

二、DCIR 怎么测：HPPC 与欧姆定律#

最经典的方法叫 HPPC（Hybrid Pulse Power Characterization），来自美国 INL 的 FreedomCAR 手册里定义的那一套，国标 GB/T 31486 也是这套思路的衍生。

流程很简单：

把电池调到目标 SOC，静置足够长（比如 1~2 小时），让电压稳定到接近 OCV；
在该 SOC 上施加一个恒定电流的放电脉冲（典型 10 s，倍率 1C 或更高），记录电压；
静置 40 s，让极化恢复；
再施加一个充电脉冲（典型 10 s，倍率比放电脉冲低一些，比如 0.75C，这是 FreedomCAR协议为了模拟”加速功率 > 再生回收功率”的实际工况设定的；同时也可以避免析锂）；
调到下一个 SOC 点（100% → 90% → … → 10% → 0%），重复。

在每个脉冲上，DCIR 就是欧姆定律换种表达方式：

其中是脉冲开始前的稳态电压，是脉冲施加秒后的瞬时电压，是脉冲电流。

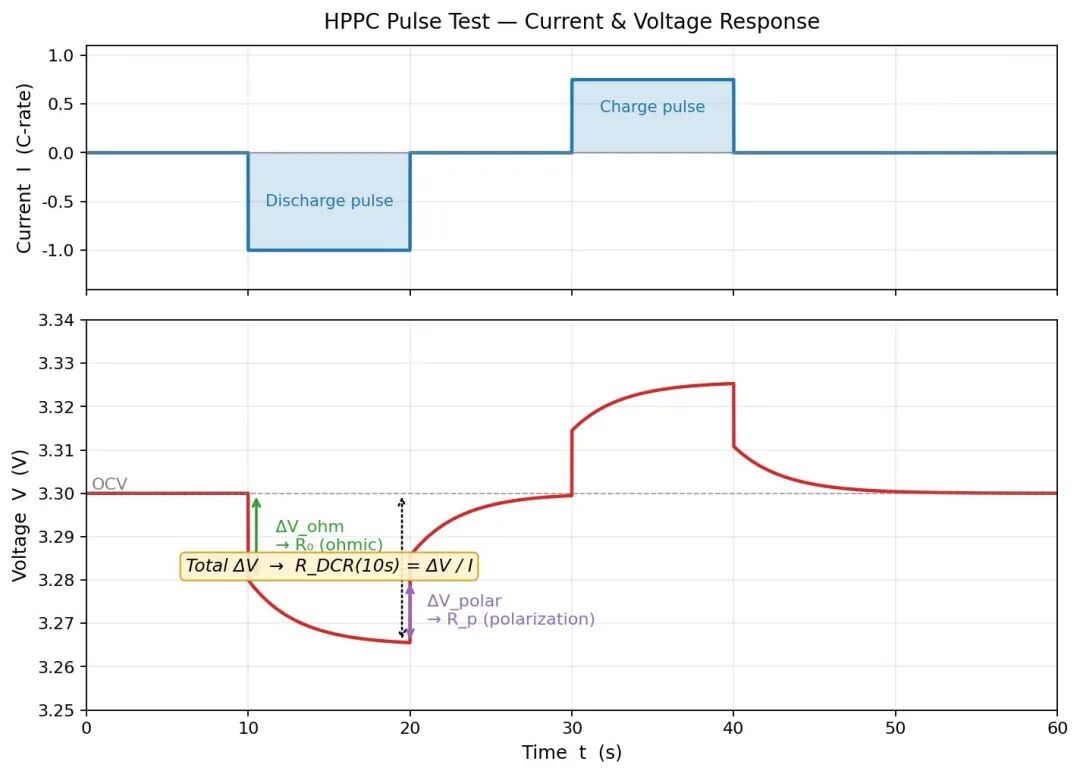

HPPC 脉冲下的电压响应

这张图怎么看？

脉冲刚加上去那一瞬间（图中绿色箭头），电压有一个台阶式跳变，对应的电阻就是欧姆内阻；
之后电压继续缓慢下降（紫色箭头），这是极化在建立，对应极化内阻；
取脉冲末端的总压降除以电流，得到的就是常说的 10 s DCIR。

**工程提醒：**工业上算 DCIR 时,” 那一刻的电压”取法本身就有歧义：是脉冲结束前 0.1 s 的瞬时值?最后1s的平均?还是脉冲结束后回弹前?不同公司、不同标准取法不同,这是测量端的一个隐藏陷阱。

关键点 不是一个常数,而是脉冲时长的函数。所以 10 ms 的 DCIR、1 s 的 DCIR、10 s 的 DCIR、30 s 的 DCIR 是不同的。

三、DCIR 里到底装着哪些”电阻”#

3.1 物理拆解#

从体系（整芯：正极 LFP + 负极石墨 + 电解液/隔膜 + 测试定义）角度看，本质上我们测到的 “DCIR” 不是纯欧姆电阻，而是多项电压响应叠加后的等效直流电阻。

电流一上去后，电压不是只”跳一下”就结束，而是分成几段变化：

**瞬时跳变(亚毫秒级)：**主要是欧姆项(集流体、极耳、接触、电解液离子电阻等),对应 EIS 图上时的高频实轴截距。
随后 0.1–几秒继续变化：电荷转移 / 双电层等过程（可视为和 RC 过程）。
更慢的几秒到几十秒漂移：浓差极化（固相扩散、液相传质）。

别忘了：脉冲持续期间 SOC 真的变了，于是 OCV 本身也变了，这也会出现在你测到的里。

因此在某个脉冲时长下，你测到的 “DCR” 更像：

热力学斜率项

脉冲时间越长（如 HPPC 10 s / 30 s），最后这项越显著。

3.2 等效电路模型#

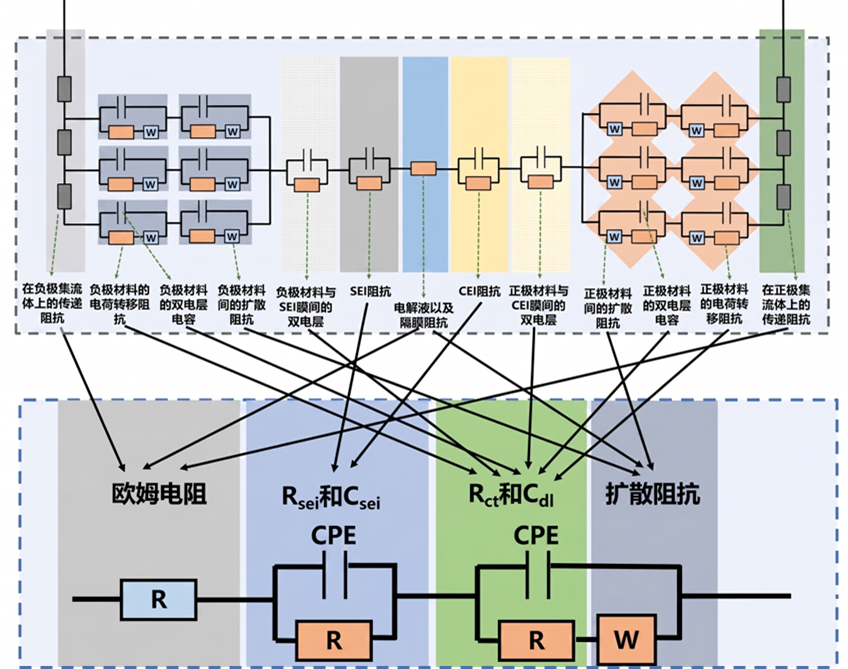

整个锂电池的常用等效模型是 R–RC–RC–Warburg 串联结构:

串联电阻代表欧姆部分;
第一个 RC 通常对应 SEI 膜阻抗;
第二个 RC 对应 电荷转移 + 双电层;
末端的 Warburg 元件代表扩散。DCIR 在不同时间窗口”看到”的就是这套等效电路在不同时间尺度上的累积响应。

四、NCM vs LFP：两条 DCIR 曲线为什么长得不一样#

先看图：

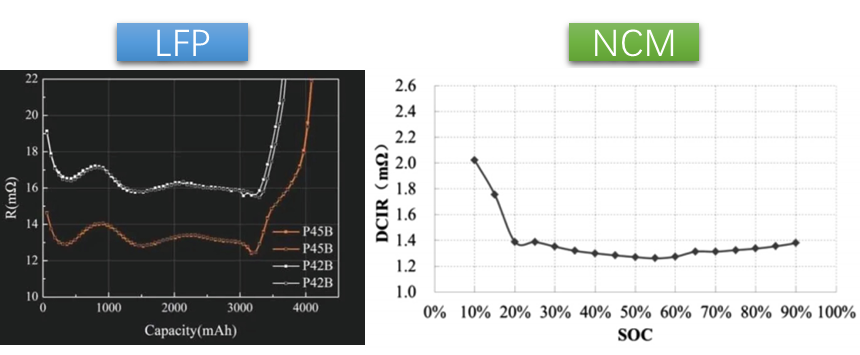

LFP 和 NCM 的 DCIR–SOC 曲线对比

LFP是明显的浴盆曲线，两端急剧上下；NCM 全程单调，斜率较陡。

为什么会这样？要从两类正极的反应机理说起。

4.1 LFP 的”两相反应”#

LFP（LiFePO₄ ↔ FePO₄）在充放电过程中走的是典型的两相反应：在中段 SOC，电极内同时存在贫锂相（FePO₄）和富锂相（LiFePO₄），两者通过相界面推进的方式实现锂含量变化。

根据热力学，两相平衡时锂的化学势被钉死，对应的电极电位也就被钉死，OCV 几乎是恒定的。这就是中间那个长平台的机理。反应在相界面上发生,一旦相界面建立起来,电荷转移阻力很低,扩散也只在颗粒内的薄壳中进行。

这段解释比较拗口，用个生活上的比喻：冰水混合物的温度始终是 0 ℃。只要冰和水共存，无论你加多少热量，温度都不动；只有冰全化完或水全冻住后，温度才会变。LFP 中段 OCV 平台就是这个道理。

到了两端 SOC：

低 SOC（“水全变成冰”）：正极此时 LiFePO₄ 几乎占满整个颗粒，剩下少量 FePO₄。继续放电意味着要往已经接近”满锂”的 LiFePO₄ 单相里再嵌入锂，电极进入”单相固溶末端”，化学势剧烈变化、扩散势垒陡升、电荷转移变难，DCIR 飙升。
高 SOC（“冰变成水”）：对称的情况，正极 FePO₄ 接近占满，再想脱锂就要从”近全空”的 FePO₄ 单相固溶区再扯出锂；同时负极石墨此时接近满锂，化学势重新变得对锂含量敏感，OCV 翘起，DCIR 同样飙升。

NCM(及NCA)走的是固溶反应:锂在层状结构里连续地嵌入脱出,没有明显的两相共存;既然没有相变界面,整个 SOC 范围内的电荷转移和扩散过程变化相对平缓;NCM 在中段有时还能看到几个小台阶或波动,那是 H1 → M → H2 → H3 等晶格相变的痕迹,但幅度比 LFP 的浴盆边壁小得多。

4.2 “中间低、两端高”的定量机理(适合电化学专业人士阅读）#

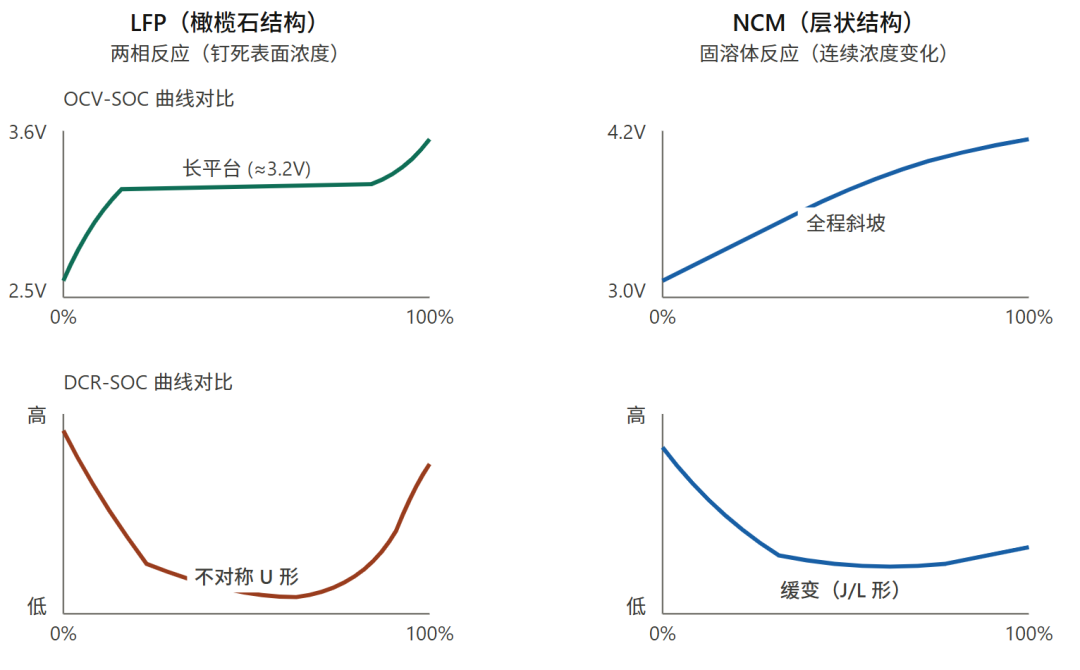

光说”两相平台让动力学顺畅”还不够精确。严格来说，你在 HPPC 里测到的 DCR，除了真实极化，还叠加了一项容易被忽略的热力学贡献。

把 OCV 和 DCIR 放在一起看，会发现一个很美的对偶：

LFP

NCM

OCV 中段平

斜率明显

DCIR 中段平 + 低

平 + 中等

OCV 端点急剧翘起

较为连续

DCIR 端点急剧（浴盆边）

温和翘起

反应机理两相反应

固溶反应

LFP 是”哪里 OCV 平，哪里 DCIR 也平”，“哪里 OCV 翘，哪里 DCIR 也翘”。

OCV 斜率项是怎么来的#

脉冲持续秒，SOC 真实地在变化：

SOC 变了，OCV 就跟着动：

把这个电压变化除以电流，它就”伪装”成了一个电阻：

OCV–SOC 曲线越陡、脉冲越长，这一项越大。

为什么中间低#

LFP 中段是两相共存平台：

这一项在中段几乎为零。平台区”抽/塞一点锂”，电压几乎纹丝不动，10 s 脉冲的电压变化主要来自真实内阻和极化，不会被”OCV 自己在漂”额外放大，测出来的 DCR 自然更低。

为什么两端高#

到了端区,两件事同时发生:

① OCV 斜率项直接拉高 DCR。

端区变大,同样的 SOC 变动产生更大的。

用一个量级例子建立直觉。考虑一个小容量软包电芯:

标称容量
1C 放电脉冲
脉冲时长
单次脉冲带来的 SOC 变化:

代入 OCV 斜率项的”伪电阻”公式 :

平台中段:取 ,即每 SOC,等价于每单位 SOC。几乎可忽略。
端区:取 ,即每单位 SOC。对一个 DCIR 量级在几个 mΩ 的小电芯来说,这一项已经能贡献几十个百分点。

如果测的是 30 s 脉冲,这一项还会按时间进一步放大。

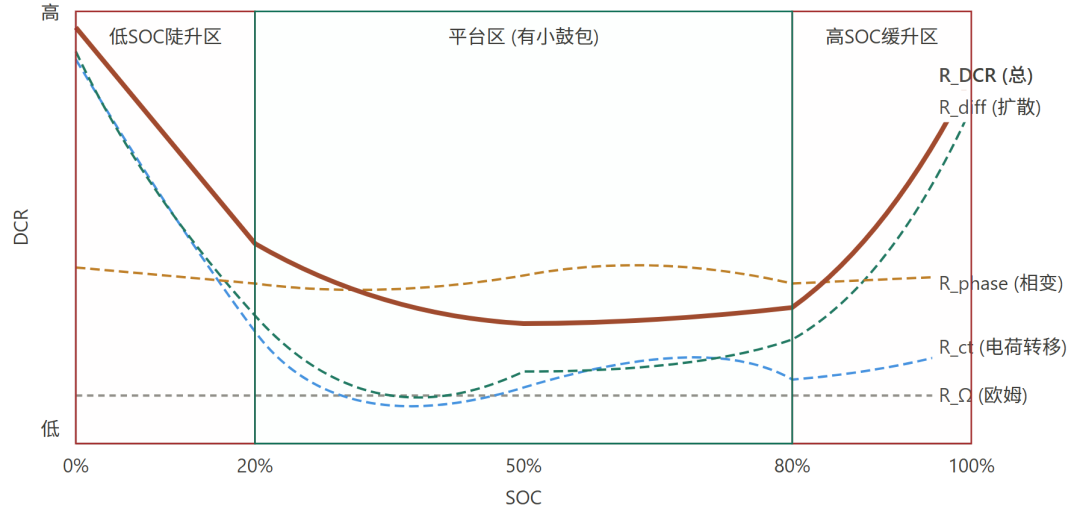

② 端区真实极化也在同步变差。

把 OCV 斜率项扣掉,端区的、往往也在上升:

电荷转移变慢。完整的表达式是:

这里是交换电流密度,直觉上它衡量”电极界面在不通净电流时,正反方向上来回交换电子的速率”。它越大,加一个小电压就能驱动很大的净电流,所以越小。

而跟界面上”氧化态物种”和”还原态物种”的浓度乘积有关:

中间 SOC:电极里既有大量 Li⁺ 嵌入位点(Red),也有大量空位(Ox),乘积最大 → 最大 → 最小;
两端 SOC:要么位点全空(放电末端没有可脱出的锂),要么位点全满(充电末端没有可嵌入的空位),乘积接近零 → 暴跌 → 飙升。

跟马斯克说的”停车场空位少了，停车就慢了”是一回事，只不过电化学里它表现为电阻。**

扩散/传质更困难。想象往一个杯子里倒水。

杯子半满时(中段 SOC),你倒进去/舀出来,水面缓缓变化,没什么阻力;
杯子快满时(高 SOC),你想再倒进去,水容易溢出杯沿——表面浓度迅速堆高,反过来”顶”住后续的锂离子继续进入;
杯子快空时(低 SOC),表面已经没什么锂可拿,要从颗粒深处拽出来,扩散路径长、势垒高。

这就是**浓差极化：**端区颗粒表面锂浓度逼近物理极限,固相扩散和液相离子传质都更困难, 抬升,在较长脉冲里体现最明显。

五、DCIR 曲线还告诉我们什么#

SOH 估计：DCIR 整体抬升、浴盆变形（比如平台区也开始有斜率），是老化的指纹之一，可用来反推可用功率衰减。
温度：低温下和都会显著增大，浴盆会整体抬高且端区翘得更夸张；BMS 的低温功率限值就是从这里来的。
充放电不对称：放电 DCIR 与充电 DCIR 在同一 SOC 不一定相等（动力学不对称 + 析锂裕度），HPPC 一定要分方向看。
BMS工程含义：为什么储能 LFP 系统在 SOC 5%/95% 附近不敢满功率，浴盆边的 DCR 直接顶到电压保护。

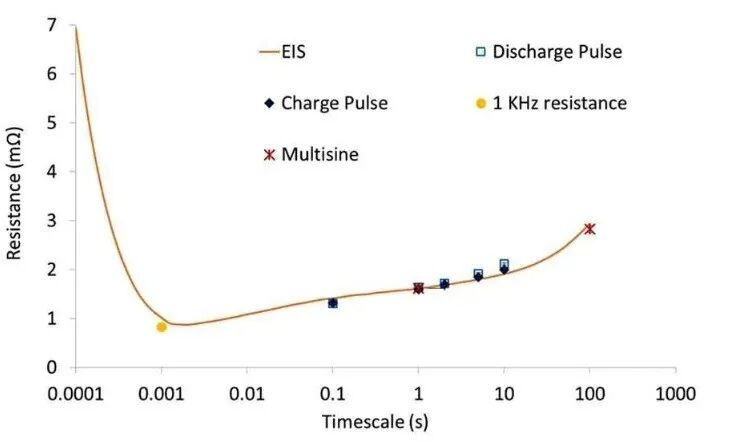

与 EIS 的对应：10 ms ≈ 高频段欧姆 + 部分电荷转移；10 s ≈ 中低频电荷转移 + 部分扩散；30 s 以上 ≈ 扩散主导。这样可以把 DCIR 不同时间窗口和 EIS 半圆对上号。
