【硬核设计】锂电芯设计手册（十一）：锂电芯设计Sheet实战（二）：体系决策

一、写在前面#

上一篇我们把客户需求 34 项指标，翻译成了设计输入清单的 A 类 12 项硬约束。A 类锁死了，但 B 类 15 项（datasheet 参数）和 C 类 6 项（sheet 内部推导）都还是空的。

在决定 B 类参数之前，我们先要做一件事：选体系。这一步输出的是 B 类参数的范围：比如正极克容量应该落在哪个区间。然后才是在这个体系下，选择什么供应商、什么具体型号。比如”在 NCMA 体系下，应该落在 210~225 mAh/g 区间，但具体是宁德的 215 还是容百的 218、是巴莫还是当升”，这是下一篇要讲的事。

如今锂电行业已经发展得如此庞大，体系路线至少被分为：NCM523、NCM622、NCM811、NCMA、LMR、LFP、LMFP、半固态、钠离子……等十几个类目。不管做产品开发还是商业交流，我们看到某个电池采用LFP 动力、NCM、NCA，但这些体系的背后各自的优缺点是什么，达到的瓶颈如何，很多人都不清楚。很多新人进公司的时候，所对应的机种、体系已经被岗位划分好了。做 LFP 的可能接触不到三元。也有的企业本身涉及的体系就比较单一。去展会的时候，看到别家产品各种展示，心里面往往会和自家的能力对比一下。亦或者将来公司决定进行新体系开发，那么在商业化投资决策前，还是会遇到这类问题：“我导入的新体系能否满足客户需求？选择三元还是钠电还是LFP呢？价格差别大概多少？” 这就是作为产品开发工程师的价值、也是这篇“体系决策”的价值所在。

二、体系决策的输入和输出#

输入：我们目前定下来的A类12项硬约束，特别是：

能量密度 R-1/R-2（ Wh/kg, Wh/L）
外形 A-05/A-06（4680：D 46 mm × H 80 mm，外观体积约 133 mL）
成本 R-7（ $/kWh）
倍率与寿命（A-07/A-08/A-09/A-10）

输出：主选体系 + 备选体系 + B 类 15 项参考范围。

有的人大概知道不同体系的优缺点：LFP 价格低、体积能量密度低、一致性不佳；NCM 价格高、支持快充等等。但具体能不能满足客户要求，是要算账的。如果一开始体系选错了，等设计后期发现不达目标再反推，整套 BOM 就要推翻重来。

具体怎么算？说实话，这一步需要很高的行业产品开发经验和全局视野。下面是基于自身经验和当前行业发展水平做的教学决策，大家参考思路，具体数字不要生搬硬套到自己公司的产品系上。

另外，各家公司的产品体系和技术力不同，我后面的决策，还是以二线水平为主，如果都拿头部企业的技术水平/成本，最终的设计结果会过于乐观。

三、5 个候选体系#

首先，基于本案目标（4680 圆柱、、、2026 量产），我先做了一轮预筛排除，比如：

半固态/全固态电解质体系（卫蓝/清陶等）：4680 圆柱卷绕工艺与固态电解质（如硫化物）不兼容，半固态虽然部分可实现，但成本远超 90 $/kWh。预筛排除。
钠离子电池：天花板 ~160 Wh/kg，距 270 差距过大。预筛排除。

剩下 5 个候选进入决策矩阵：

S-1 是主推。S-2 是对照基线：Tesla 4680 Gen1 已经量产，可以作为参照系。 S-3 是激进对照：胆子要大，行不行算了才知道。 S-4 / S-5 是保守对照：成本碾压，但能量密度有瓶颈。

硅基负极有两条路线：

第一代：SiOx-石墨复合（贝特瑞/杉杉/信越主流）。把氧化亚硅颗粒和石墨机械混合或包覆，SiOx 含量典型 8-10%，等效活性 Si 3-4%。优势是循环稳、产能成熟（贝特瑞 3000+ 吨/年、已供松下→特斯拉早期 4680）；劣势是首效只有 75-80%。

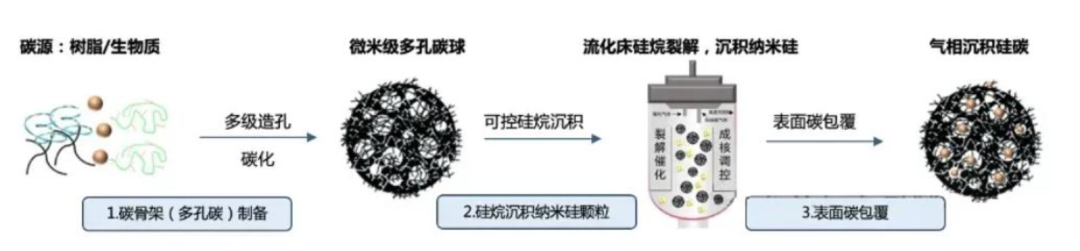

第二代：CVD 多孔硅碳（Group14 SCC55、天目先导、兰溪致德、贝特瑞第五代）。在多孔硬碳骨架内通过化学气相沉积形成纳米非晶硅，孔内预留孔隙缓冲膨胀。其优势是克容量1500~~2000 mAh/g(头部突破2000+)、首效可达88-92%（接近石墨）；劣势是当前售价~~40万元+/吨、产能今年才开始大规模释放。

针对我们的要冲270Wh/kg的4680旗舰电池，我们直接选CVD硅碳路线。

四、为什么不能用加权法？#

这么多体系，怎么筛选。有的人说，用权重啊：对每项指标加权打分（能量密度 0.3、循环寿命 0.2、成本 0.2、安全 0.15、低温 0.15……），最后算个总分排序。但很明显这种方法是行不通的。我以前和销售一起拜访客户，销售问，这个产品我们能不能做，我脑子里想的，一定是最难做的那个指标。只有最难达到的指标满足的前提，才轮到最优方案。所以我们首先要用木桶效应，确保每项都要达标。过了红线，我们才进入加权考虑。

五、红线清单#

我从 A 类 12 项里挑出 7 条对体系敏感的红线（其余 5 项和体系无关，比如外径 46 mm 是给定值，和体系无关）：

红线

A 类映射

指标

边界条件

R-1

A-02

Wh/kg

1/3C, 25°C

R-2

A-03

Wh/L

1/3C, 25°C

R-3

A-07

充电倍率 C

10%→80%

R-4

A-08

W/kg

10s, SOC 50%

R-5

A-09

W/kg

10s, SOC 50%, –25°C

R-6

A-10

MWh

DOD 90%, 1C-1C, SOH 80%

R-7

4-01 ✻

成本 $/kWh

量产稳态

注意： R-7 不在 A 类 12 项硬约束内，但达标情况下，价格就变成优先项了。

六、判定结果#

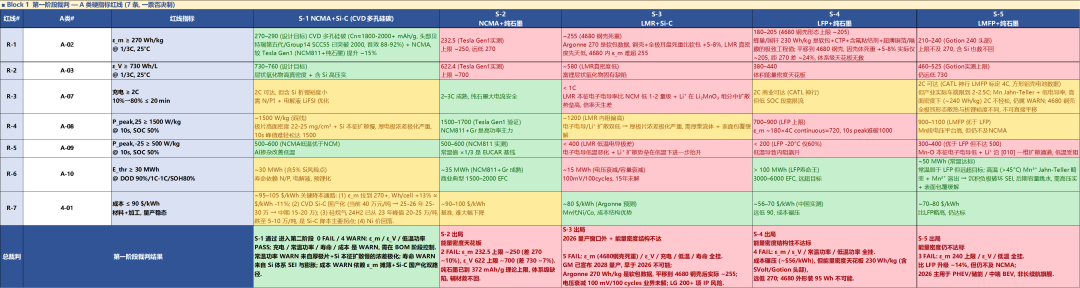

我把 5 候选 × 7 红线一一查完（数据来源见 Sheet 4 Block 1）：

关于 R-7 在 S-1 上判 WARN 的规则破例：

S-1的成本基线是95105 $/KWh，理论上已经超过了目标90$ /KWh。如果严格 FAIL 处理，5候选全军覆没。当然这主要是我们定的原始目标 “270 Wh/kg @ 90 $/kWh” 在 2026 工艺水平下确实是属于非常难办到的**。不过成本和能量密度有个本质的区别：成本是产业规模和工艺成熟度决定的，随着**设备大型化和硅烷气价格的大幅下降，CVD硅碳将来的售价也有望从40万元/吨下降到~20万元/吨。而且价格我们可以谈，但如果能量密度没达到，技术上的提高迭代不是那么简单的。所以在R-7这块我给了WARN。

七、其他出局原因详解#

S-2（NCMA + 纯石墨）出局：能量密度天花板#

：Tesla Gen1 实测 232.5 Wh/kg，业界上限 ~250 Wh/kg。距离 270 差 ~10%。
：Gen1 实测 622.4 Wh/L，上限 ~700。距离 730 差 ~7%。

为什么差这么多？纯石墨的理论比容量 372 mAh/g，工程值 360 mAh/g 已经接近极限。这个数字过去 30 年基本没动过。要把拉到 270，分子（活性物质能量）已经吃干，分母（重量）只能靠辅材减重，但辅材减重的极限是 3~5%，这边差着10%呢。

S-3（LMR富锂锰基 + Si-C）出局：时间窗口+ε_V#

S-3 的故事有点复杂，需要拆开讲清楚。

第一层：时间窗口

GM和LG在2025年5月宣布，LMR商业量产目标是2028 年，行业内其他厂家可能更晚。在这之前LMR的几个核心问题（电压衰减 100 mV/100 cycles、首效 ~85%、低温电导极差）其实依然没有产业化的解决方案。

**第二层：

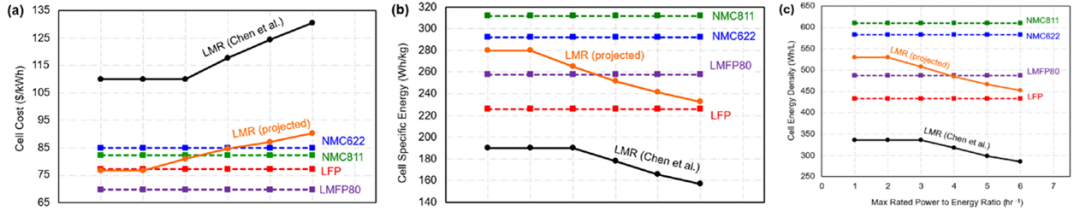

即便时间能等，能量密度也救不回。有的小伙伴可能会反驳，Argonne National Lab 2025 年公布过 LMR cell 级 ~270 Wh/kg @ 80 $/kWh，这数字看起来不正好踩线吗？但仔细看阿贡的数据，是基于软包电池的极简封装得出的。4680 钢壳圆柱的非活性物质（不锈钢壳体、粗壮的全极耳铜/铝盘、高安全防爆阀）重量占比比软包高 58%。把软包的 270 Wh/kg 平移到 4680 上，再叠加 LMR 真密度先天偏低（约 4.3 g/cc，而NCMA约4.8g/cc）这一劣势，4680 钢壳内的实际极难超过 255 Wh/kg。

其实，还有一条要考虑的是IP风险，从2010年开始布局，如今LG已经持有200+项LMR核心专利，而且LGES还和GM形成专利同盟，很难绕得开。

S-4（LFP + 纯石墨）出局：能量密度结构性不达标#

LFP 的理论比容量 170 mAh/g，电压平台 3.4 V（远低于 NCMA 的 3.7 V）。即使把所有辅材推到极限（含氟粘结剂、6 μm 铜箔、9 μm 隔膜、CTP 集成），上限也就 230 Wh/kg（蜂巢/国轩头部水平），而且这还是软包+CTP的极致工程值，4680钢壳形态下只有205Wh/kg左右，距离 270 差 ~24%。就算LFP成本碾压也救不回这个差距。

S-5（LMFP + 纯石墨）出局：升级版仍不达标#

LMFP 是 LFP 的 Mn 升级版，电压平台从 3.4 V 抬到 3.8 V，理论上提升 14-20%。但产业头部（国轩 Astroinno L600）也只到 240 Wh/kg / 525 Wh/L。距离 270 / 730 仍有 ~12% / 30% 差距。

另外，LMFP 的电子电导率比LFP还低一个量级，另外锂离子扩散系数也偏低。根源在于 Mn³⁺ 的 Jahn-Teller （杨-泰勒）效应。在高面密度极片下（假如按照240 Wh/kg算正极涂布大概22mg/cm²），2C以上快充的浓差极化和欧姆热都会快速堆积，仅靠纳米化和碳包覆手段很难解决。更何况还有Mn溶出问题。
