1. 核心矛盾：电子的“拥堵效应”#

当电流从几百毫安（mA）飙升到 30A 甚至更高时，电芯内部的物理法则就变了。

• 低倍率下： 锂离子和电子悠闲地通过，内阻产生的热量微乎其微。
• 高倍率下： 电流密度（Current Density, J）激增。根据焦耳定律

。发热量与电流的平方成正比。电流翻倍，发热量增加 4倍。

对于圆柱电芯而言，最致命的瓶颈在于极耳（Tab）。

试想一下，卷芯（Jellyroll）展开后长达一米，所有的电子（Current Flow）必须汇聚到仅仅几毫米宽的极耳上流出。这就像是把北京早高峰五环上的所有车流，强行塞进一条乡村土路。拥堵，必然导致发热。

2. 物理瓶颈与失效模式#

在实际的破坏性测试（Destructive Test）中，我们经常能看到这样的失效场景：

案例场景：

一颗设计不当的高倍率电芯，在持续 30A 放电中途突然电压跳水为 0V。

解剖发现： 极耳根部的隔膜（Separator）已经闭孔甚至熔化，呈现透明状；正极极耳附近的胶带由于高温碳化；甚至密封圈（Gasket）因为极柱过热而软化漏液。

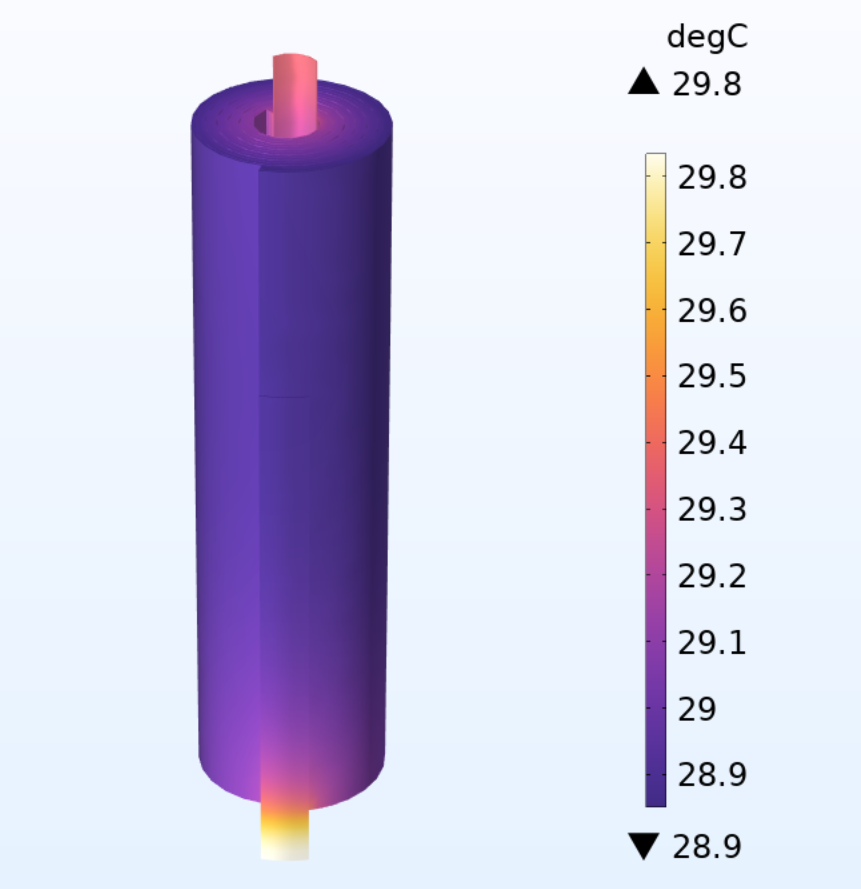

这就是典型的局部过热（Local Overheating）。电芯表面温度可能只有 60°C，但极耳根部的“热斑”可能已经突破了 130°C 的隔膜安全线。

3. 设计的两大终极目的#

所以，当我们坐在电脑前打开 CAD 和仿真软件时，过流设计的目标非常明确，只有两个：

• 目的一：正常工况下的“完整性” (Integrity)在定义的最大持续电流（例如 CDC 30A）下，确保电子传输路径上的温升可控。
• 指标： 极耳根部温度 T_tab < T_shutdown（隔膜闭孔温度 - 安全余量）。
• 手段： 降低直流内阻（DCR），优化散热路径。
• 目的二：滥用工况下的“安全性” (Fail-Safe)当外部发生短路（External Short Circuit）时，电流瞬间飙升至几百安培。此时，电芯内部必须有一个“薄弱环节”主动牺牲。
• 指标： 极耳需要在电芯起火爆炸之前，先行熔断（Fuse）。
• 手段： 设计特定的熔断结构（Necking）。

这就构成了一个有趣的悖论：

我们既希望极耳足够强壮（电阻小、不发热），又希望它在关键时刻足够脆弱（能熔断）。

如何在“强”与“弱”之间找到那个黄金分割点？这就是接下来我们要拆解的——单极耳设计的艺术。

1. 极耳截面积的计算：先得“扛得住”#

设计的起手式，是确保在最大持续放电电流（Max Continuous Discharge Current）下，极耳不至于过热。

这里我们引入核心参数：电流密度 (Current Density, J)。

对于圆柱电芯常用的极耳材质，经验上的安全载流阈值如下（仅供参考，具体视散热条件而定）：

• 正极铝极耳 (Al)： 推荐J≈3~4A/mm²
• 负极镍极耳 (Ni)： 推荐J≈10~15A/mm²
• 负极铜极耳 (Cu)： 推荐J≈15~25A/mm²

计算公式非常直观：

(其中 W 为宽度，T 为厚度，I 为设计电流)

【实际案例 A】

假设我们要设计一款容量型 18650，要求 10A 持续放电。

选用 0.15mm厚的镍带。

这就是为什么你拆解很多笔记本电芯，极耳宽度通常都在 4-6mm 之间。

2. 被动安全设计：Onderdonk 的熔断艺术#

#

算出了“扛得住”的宽度还不够，我们还得设计“断得了”的结构。

在负极极耳靠近卷芯头部的位置，我们会做一个变截面设计，俗称 “Necking”（缩颈）。这个缩颈处的截面积 A_neck，就是生与死的界线。

我们需要用到经典的 Onderdonk 公式 来反推尺寸：

• I：短路电流（A）
• t：目标熔断时间（s）
• A：缩颈处的横截面积（circular mils，需换算为 mm²）
• K：材料常数（镍约为 0.009，铜约为 0.026，取决于单位制）

【实际案例：设计一个“保险丝”】

假设我们要确保镍极耳在 150A 外部短路时，在 0.1秒 内熔断。

• 代入公式（使用简化的工程经验值估算）：
• 落地尺寸： 如果镍带厚度是 0.15mm，那么缩颈处的宽度 W_neck = 0.57 / 0.15 ≈ 3.8mm

设计痛点

工程师最头秃的地方在于，这个 W_neck 必须大到能通过正常的 10A 电流而不发烫，又要小到在 100A 短路时瞬间烧断。这往往需要在实验室里进行无数次的 DOE 验证，在“发热”和“安全”的刀尖上跳舞。

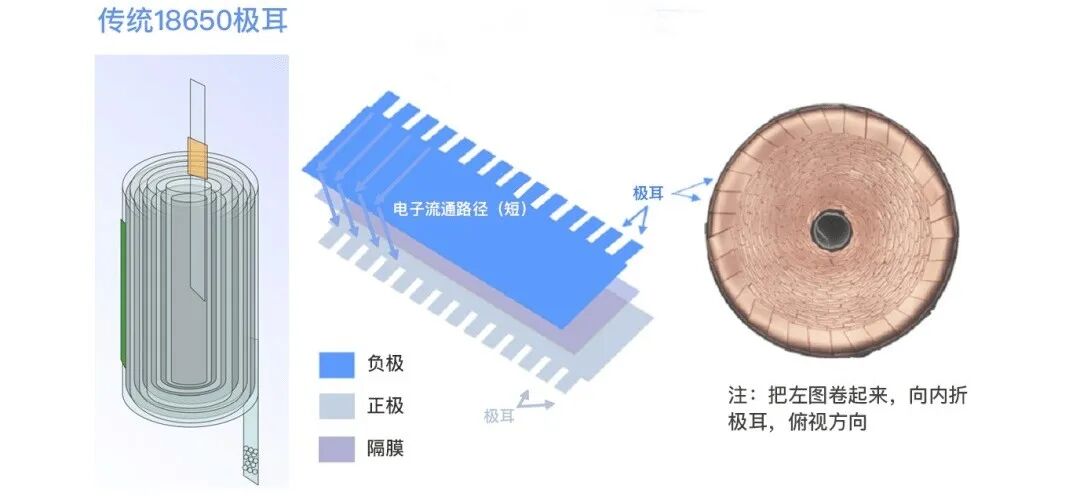

1. 几何学的胜利：从“米级”到“毫米级”#

在传统设计中，电子在集流体（Foil）上的运动轨迹是螺旋状的。它必须沿着卷绕方向跑完整个极片长度（Length, 往往长达 1~3 米），才能找到那个唯一的出口——极耳。

• 公式痛点：。这里的 L 极大，导致内阻无法消除。

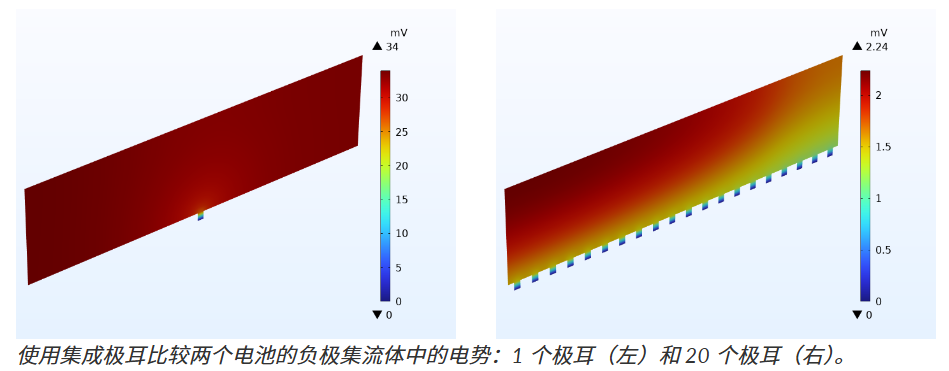

而全极耳设计的精髓，在于利用了集流体的留白边缘（Edge）直接导电。

• 路径重构： 电子不再需要跑完几米的“长跑”，只需横跨极片的宽度（Width, 仅 60~80mm），就能直接从边缘“跳”出去。
• 数据对比： 电子传输路径长度缩短了 90% 以上。这也解释了为什么全极耳电芯的内阻可以做到令人发指的 2~3 mΩ 级别。

2. 热学的红利：铜箔变成了散热片#

全极耳不仅解决了电的问题，更顺手解决了热的问题。

在传统电芯中，热量主要靠径向（Radial）传导到钢壳表面，路径长，热阻大。而在全极耳结构中，两端密集的金属集流体（尤其是负极铜箔）直接与盖板/壳底连接。

铜不仅是良导体，更是优良的热导体。

这意味着电芯内部的热量可以通过轴向（Axial）快速导出。对于制造工程师来说，这从根本上缓解了“内热外冷”的温差难题。

3. 制造的噩梦#

当然，上帝是公平的。全极耳带来了极致的过流能力，也给制造工艺带来了地狱级难度：

• 分切与成型： 极片边缘不再是直边，而是需要激光模切成锯齿状（Segmented tabs）。

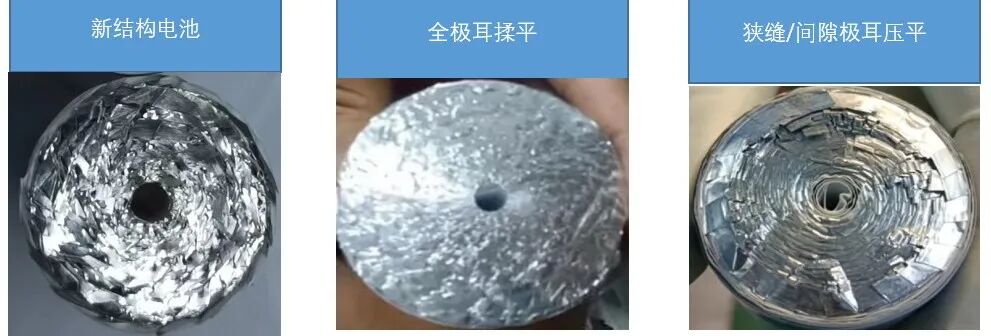

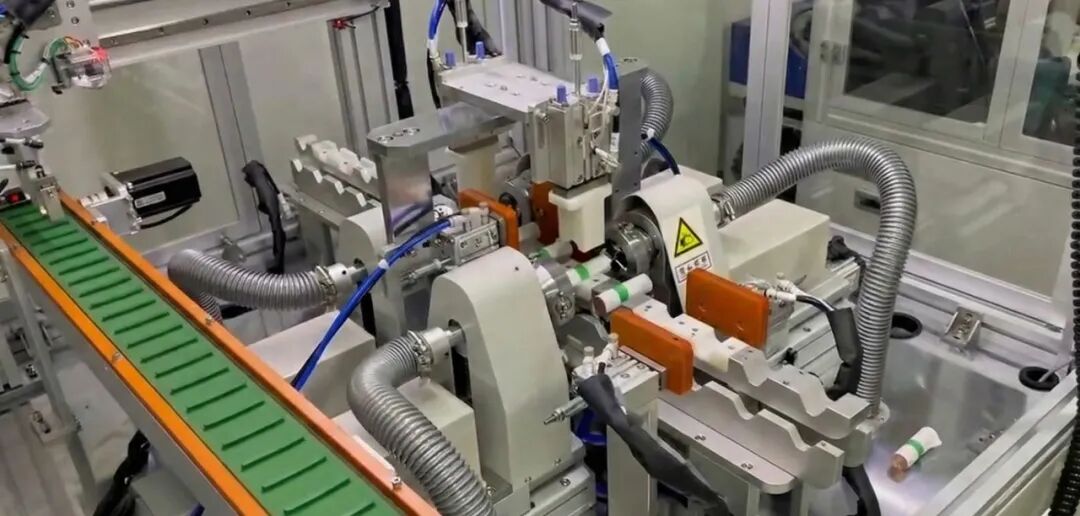

• 揉平工艺 (Kneading)： 卷绕后，成百上千层突出的箔材边缘必须被无损地“揉倒”、“压平”，并与集流盘（Current Collector Plate）进行面焊接。这也就是为什么这一技术目前难以在低成本 18650 上普及的原因——设备和良率成本太高。（当前EVE已经明确实现18的全极耳量产）

1 材质革命：告别纯镍，拥抱“三明治”#

在容量型电芯（Capacity Cell）时代，纯镍（Pure Ni） 是当之无愧的霸主。它耐腐蚀、易焊接、成本适中。但在高倍率（Power Cell）时代，镍的导电性短板被无限放大。

让我们看一组物理数据：

• 铜 (Cu) 电导率： 约 58 MS/m (100% IACS)
• 镍 (Ni) 电导率： 约 14 MS/m (~25% IACS)

简单来说，镍的电阻率是铜的 4 倍。在大电流下，一根纯镍极耳本质上就是一个发热电阻丝。

【实际案例：20A 电流下的温升生死战】

截取相同尺寸4mm×0.15mm的两种极耳，通入 20A 持续电流，记录 60秒后的表面平衡温度：

• 选手 A (纯镍带)：温度迅速飙升至 85℃ 以上。后果： 这个温度直接传导进卷芯，让极耳附近的隔膜闭孔，导致负极胶带碳化。
• 选手 B (铜镀镍复合带 Ni-Cu Clad)：温度稳定在 42℃左右。后果： 仅仅是微温，对电芯内部环境几乎无影响。

结论： 同样的电流，温升相差一倍。这就是为什么现在的动力电芯和快充产品，必须使用铜镀镍材料。

这种Ni-Cu-Ni结构利用中间厚实的铜层导电，外层的镍层保证焊接可靠性，完美解决“要凉快”又要“焊得住”的矛盾。

2 接触电阻 (R_contact) 的玄学#

很多时候，电芯发热不是因为材料不行，而是因为没接好。

这里的“没接好”，指的不是拉力（Tension）不够，而是接触电阻过大。

A. 焊接模式：超声波的“咬合力”

在极耳与集流体（Foil）的连接中，超声波焊接（Ultrasonic Welding）是主流。但工程师常犯的错误是只看焊印残留率和拉力值。

对于过流设计，我们更关注焊头纹路（Knurl Pattern）的设计：

• 纹路过浅： 虽然不伤箔材，但金属原子间的扩散结合层太薄，高倍率放电时容易产生“虚接触”热斑。
• 最佳实践： 针对大电流设计，通常会优化焊头的齿深和齿距，追求一种“机械互锁”效应，确保在高频振动或热膨胀下，接触面积（Contact Area）依然稳定。

B. 隐形英雄：导电底涂 (Primer)

为什么很多高倍率电芯的集流体看起来是黑色的？那是涂了一层 碳涂层 (Carbon Coated Foil)。

在大电流充放电时，活性物质（涂层）和集流体（金属）会发生微观的呼吸效应（膨胀/收缩）。

• 无底涂： 这种反复的机械应力容易导致界面分离（Delamination），接触电阻 R_contact 随循环次数指数级上升。
• 有底涂： 碳层就像是“导电双面胶”，它增加了微观粗糙度，提供了更多的电子隧穿通道。
• 收益： 实验数据显示，引入导电底涂后，界面接触电阻可降低 50%~70%，极大提升了过流稳定性。

3. 极限空间下的“偷”尺寸#

在 18650 这种标准化钢壳里，每一微米都是金贵的。

为了过流而增加极耳厚度（例如从 0.1mm -> 0.15mm），会导致卷绕后的直径变大（Diameter increase），进而挤占涂布空间，损失容量。

高阶玩法： 将极耳位置设计在卷芯的外圈（Outer Layer）或利用压扁极耳（Flattened Tab）工艺，在不损失 DCR 的前提下，尽量减少对卷芯圆度的影响。
