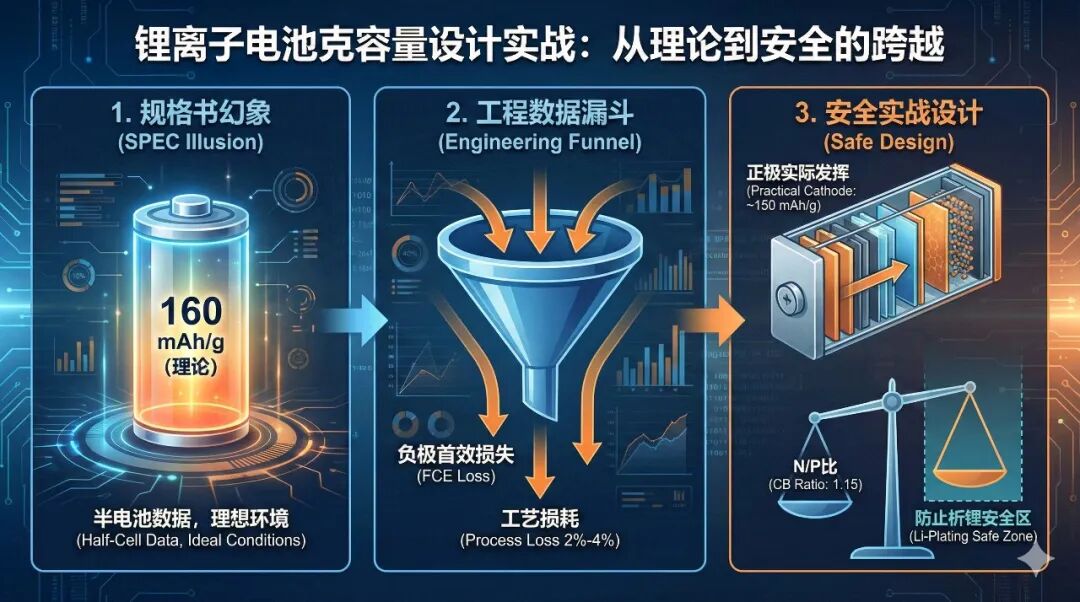

在锂电池的设计（Cell Design）中，“克容量”是最基础的输入参数。但很多初级工程师容易在这里犯“教条主义”错误，直接把材料规格书（SPEC）上的数字填进Excel表。

但我要告诉大家的是：设计表里的克容量，和规格书里的克容量，根本不是同一个概念。

1. 什么是“设计克容量”？

当我们谈论电池设计中的“正极克容量”时，我们指的不是材料在实验室扣式电池（半电池）里测得的理论上限，而是“全电池实际发挥克容量”。

为什么两者有差值？

• 半电池（扣电）：对电极是金属锂，锂源无限，电解液富余，测试的是材料的极限能力。
• 全电池（成品）：正极是唯一的锂源。正极脱出的锂离子，必须先填补负极在第一次充电时形成的SEI膜（不可逆损耗）。

核心逻辑：

在全电池中，正极能发挥多少容量，不仅取决于正极自己，更受限于负极的“首次效率”。正极的锂被负极首效“吃掉”一部分后，剩下的才是你能用的循环容量。

2. “克容量”设定错误的蝴蝶效应

这是一个牵一发而动全身的参数，设定偏差会直接导致设计失效：

• 如果正极克容量设高了（高估发挥）：

你以为正极能跑出 160 mAh/g，实际上因为负极首效低或工艺损耗，只能跑出 155 mAh/g。

后果：做出来的电芯容量偏低，达不到额定容量（Rated Capacity）要求。

• 如果负极克容量设高了（高估负极能力）：

这是更危险的。你以为负极克容量是 350 mAh/g，实际只有 340 mAh/g。

后果：这会导致你计算出的 N/P 比（CB值）虚高。你以为留了余量，实际上负极根本吃不下正极过来的锂离子。

最终结局：实际 N/P 值低于设计安全线，导致循环中负极析锂（Li Plating），严重影响循环寿命甚至安全。

3.既然规格书不能信，那这个“设计值”到底该怎么定？

绝不能拍脑袋，也不要完全迷信供应商的规格书（SPEC）。我为你总结了一套符合工业界实战标准的“三步修正法”。

如果你手头只有材料商提供的半电池数据（扣电数据），请按以下三个步骤操作：

第一步：获取“基准数据”

（不要偷懒，必须复测）

虽然供应商会提供数据，但每家公司的测试条件（压实密度、电压范围、电解液配方）都不同。你必须在自己的实验室，用你的工艺条件（特别是压实密度），重新制作扣式半电池（Coin Cell）进行测试。

你需要拿到两个最核心的基准数据：

• 正极半电池克容量（充放电容量）。
• 负极半电池的首次效率（First Cycle Efficiency, FCE）。

第二步：套用“全电池折算公式”

（这是最关键的逻辑转换）

在全电池（Full Cell）中，正极是唯一的锂源。但在第一次充电时，负极表面形成SEI膜会“不可逆”地消耗掉一部分锂。这意味着，正极带过来的锂，有一部分被负极“扣留”了，无法放电回来。

因此，全电池的正极发挥容量，直接受限于负极的首效。

通用计算公式如下：

全电池正极克容量(理论) = 正极半电池克容量 × 负极半电池首效

这个公式是一个工程近似。它假设全电池的首效主要由负极决定（通常石墨负极首效 < 正极首效）。如果正极首效比负极还低（极少见情况），则以正极首效为准。

第三步：引入“工程环境修正系数”

（这是新手和老手的用量分水岭）

算完第二步就能用了吗？还是不行。

实验室的扣电是在手套箱（水分 < 1ppm）里做的，条件太完美。而实际车间生产中，极片暴露在空气中的时间、注液后的陈化条件、化成工艺的差异，都会导致额外的锂损耗。

根据行业经验，全电池的实际首效通常比扣电数据低 2% ~ 4%。

最终设计输入公式：

全电池设计克容量 = 全电池正极克容量(理论) × (1 - 工艺损耗系数)

工艺损耗系数：一般取 2% ~ 4%。

建议：初期设计时保守一点，可以按 3% ~ 4% 扣除。

至此我们修正了正极克容量的取值逻辑。现在，我们要把这个数据用在最关键的地方——匹配负极。

很多设计事故（如析锂、跳水），往往不是正极没算对，而是负极“兜不住”正极过来的锂。所以我们用一个真实的计算案例，把所有参数串起来。

当我们确定了“全电池正极克容量”后，下一步就是通过 N/P 比（Negative/Positive Ratio） 来计算负极需要涂多厚。

这是设计中防止析锂的最后一道防线。

1. 核心公式：负极该涂多少？

负极面密度的计算并不是随意的，而是为了满足特定的 N/P 比。

计算公式如下：

N/P比 = (负极面密度 × 负极活物比例 × 负极克容量) ÷ (正极面密度 × 正极活物比例 × 正极克容量)

4.实战演练：设计一颗 34Ah 软包电芯

假设我们根据前两步的修正，确定了以下输入参数（参考「锂电设计笔记」159页，可在星球下载）：

正极（NCM523）：

全电池设计克容量：154 mAh/g（已修正后）

单面面密度：182 g/m²

活性物质比例：94%

负极（石墨）：

克容量：340 mAh/g

活性物质比例：95%

安全阀门（N/P比）：

设定为 1.15（为了防止析锂，负极容量需过量 15%）

代入计算：

182×0.92×154×1.15/（0.95×340）≈94g/m²

数据解读：

这意味着，为了配合这张 182g/m² 的正极片，并在 1.15 的 N/P 比下安全工作，你的负极涂布面密度必须严格控制在 94g/m²。

如果涂薄了（比如涂成 90）：N/P 比会降到 1.10 以下，大倍率充电或低温下极易析锂。

如果涂厚了（比如涂成 100）：N/P 比过高，虽然安全，但电池能量密度降低，且首效损失变大。

数据锂航设计心法

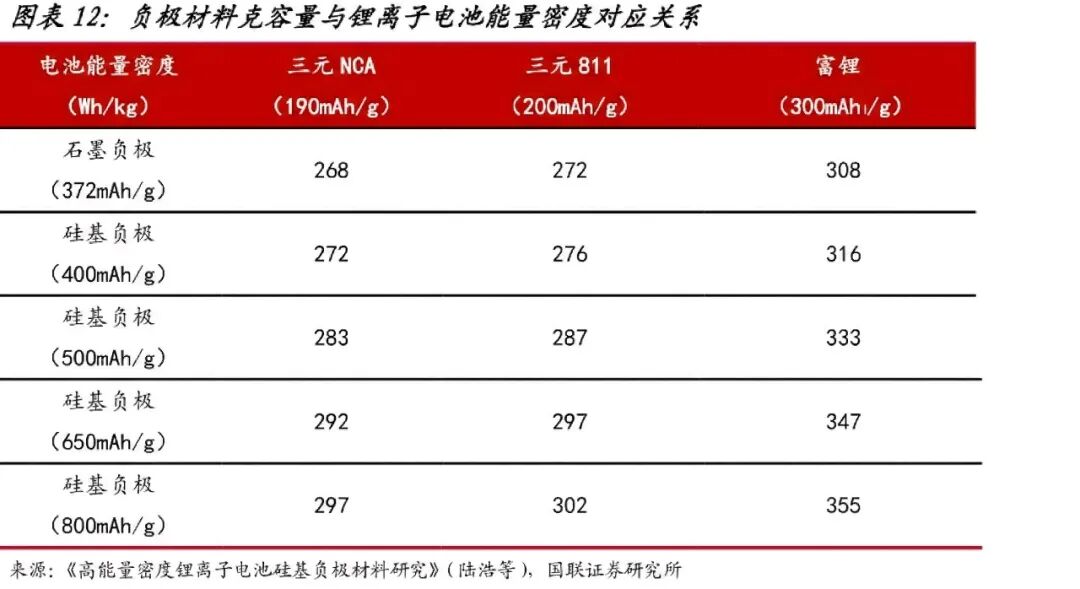

建议的 N/P 比范围通常在 1.04 ~ 1.20。如何取舍？

选 1.05-1.10（极限设计）：追求极致能量密度（如手机电池），但对制造公差（涂布不均）要求极高，稍有波动就析锂。

选 1.15-1.20（稳健设计）：追求长循环和安全性（如动力电池、储能），容错率高，但牺牲一点能量密度。

总结

克容量设计不是“抄书”，而是“算账”。

• 修正正极：别信规格书，要用全电池首效公式打折算。
• 匹配负极：通过 N/P 比反推负极面密度，守住安全底线。
• 敬畏工艺：无论你算得微积分多么精准，都要给车间的水分、涂布波动留出 2%~4% 的余量。

【写在最后】

克容量设计是电芯研发的地基。但看懂公式只是第一步，如何在充满变数的工艺限制下，输出一个稳健（Robust）的设计方案，才是工程师的看家本领。

为了方便大家在实际工作中应用，我专门制作了一个《锂电池克容量设计与N/P比核算模型》（Excel版），并上传到了【锂电星球】。

你不需要自己从零建模，只需填入材料克发挥、配方比例等参数，表格会自动完成计算与校核。

【为什么要加入我的星球？】

这里不仅仅是一个资料库，更是一个“数据驱动制造”的专家智囊团。

• 海量工程“粮草”： 这半年我正在手动上传多年积累的 10000+ 份锂电资料（目前已有4000+份，每天持续更新50份）。材料规格书、工艺SOP、FMEA案例，这里都有。

👇 刚才提到的《N/P比核算模型》已上传，同系列的设计资料都在这了：

**不仅仅是模型，关于电芯设计，库里还有验证规范以及最新的国标文件。**扫码进入，搜关键词【设计】一键打包下载。

2. 黑带级技术咨询（我的核心价值）作为六西格玛黑带 (CSSBB) 和数据分析师，我深知“设计的尽头是统计学”。 如果你在研发中遇到：

• ❌ 良率卡在瓶颈上不去
• ❌ DOE 实验设计不知如何下手
• ❌ 海量数据分析不出根因

欢迎在星球提问。 我不只给你资料，更用黑带的逻辑帮你拆解问题，找到 Root Cause。

拒绝“拍脑袋”，咱们要做就做用数据说话的实战派。

---

作者：晓风数据锂航**一名专注锂电技术的 六西格玛黑带 与 大数据分析师。
