一、 负极配方设计的底层逻辑：不仅仅是比例#

在负极这片疆土上，配方师的KPI与正极有显著差异。除了能量密度，我们更盯着以下三个红线：

• 首效 (ICE)： 负极的比表面积（BET）越大，形成 SEI 膜消耗的锂就越多，首效就越低。正极加错料浪费的是钱，负极加错料浪费的是活性锂。
• 体积膨胀 ： 石墨在满充时膨胀约 10%，硅碳则可能高达 300%。配方必须像“紧箍咒”一样把这种膨胀束缚住。
• 加工兼容性： 负极绝大多数是水系工艺。水虽然便宜环保，但它的表面张力大，容易产生气泡，且烘干过程中的“上浮效应”比正极严重得多。

实战金句：

“正极配方是给电子修路，负极配方是给离子造房子。房子不仅要大（容量），还得抗震（膨胀），门禁还得严（SEI控制）。”

二、 负极主材的“性格”与选型博弈#

在定配方比例前，你必须先看清主材的真面目。在 2025 年，我们不再只是面对单一的石墨。

三、 溶剂系统的转变：水系的“双刃剑”#

正极用 NMP，负极用去离子水（DI Water）。

• 水的优势： 便宜、环保、回收简单。
• 水的陷阱： 1. 表面张力： 水的表面张力（72 mN/m）远高于 NMP（40 mN/m）。这意味着浆料很难润湿集流体（铜箔）。如果配方中不加入适量的表面活性剂（或者靠 CMC 调节），涂布时会出现严重的“缩孔”。
• 气泡： 负极浆料在搅拌时极易带入微小气泡，且很难自然消失。这些气泡在烘干后会变成极片上的“火山口”。

四、 CMC 与 SBR：负极配方里的“刚柔并济”#

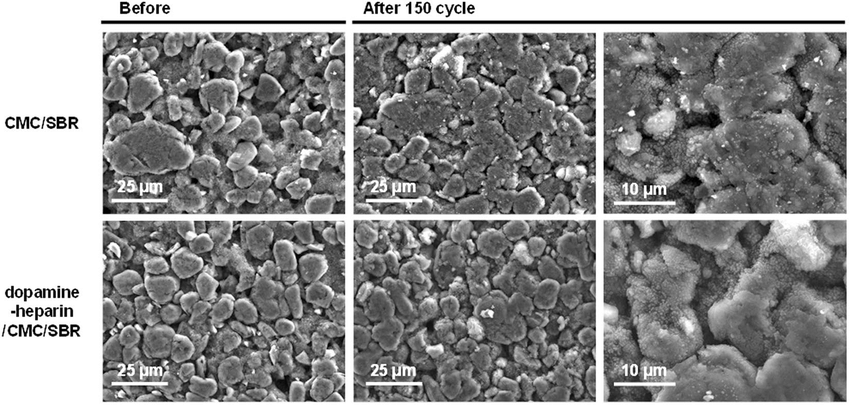

在水系负极体系中，CMC（羧甲基纤维素钠）和 SBR（丁苯橡胶）是雷打不动的“绝代双骄”。虽然它们在配方中加起来通常不到 3%，但却决定了极片的生死。

1. CMC：不只是“增稠剂”，更是“骨架”很多新人觉得 CMC 只是为了让浆料变粘，好涂布。这只理解了 20%。在微观层面，CMC 溶解在水里后，长链分子会展开成网状：

• 分散作用： CMC 的极性基团会吸附在石墨表面，通过电荷排斥防止石墨团聚。
• 保水性： 它是防止浆料在涂布瞬间失水的关键。
• 实战 Know-Why（取代度 DS 的秘密）： 选型时别只看粘度。CMC 的取代度 (DS) 决定了它的水溶性和抗电解液性能。DS 值过低（<0.7），浆料容易出现“果冻”；DS 值过高（>1.2），虽然溶解性好，但在电解液中容易溶胀，导致循环寿命缩短。一般动力电池推荐选用 DS 在 0.8~1.0 之间的型号。

**2. SBR：微观层面的“粘结点”**SBR 是以乳液形式存在的颗粒，它不像 PVDF 那样成膜，而是像“胶水滴”一样点缀在颗粒之间。

• 柔性粘接： 石墨在充放电时会“呼吸”（体积变化），SBR 就像橡皮筋，能拉住颗粒不掉粉。
• 实战陷阱： SBR 是绝缘体。如果为了粘接力加多了（比如 >2.5%），它会包裹住石墨表面的活性位点，导致电荷转移阻抗 (Rct) 飙升。更致命的是，SBR 属于疏水材料，加多了会导致极片吸液极慢，注液工序直接崩溃。

五、 比例的博弈：寻找“刚”与“柔”的平衡点#

在定配比时，资深工程师通常不看总量，而看 CMC/SBR 的比例。

• 标准型配比 (1.5% CMC + 1.5% SBR)： 中规中矩，适合大多数石墨体系。
• 高压实/高倍率型 (1.2% CMC + 1.0% SBR)： 极力压低胶量，腾出空间给孔隙。代价是极片脆，分切容易掉渣。
• 硅基高膨胀型 (1.0% CMC + 2.0% PAA/SBR)： 增加柔性组分，抵御硅的剧烈膨胀。

**总工视角：**如果你发现极片辊压后反弹严重，或者弯折时容易断裂，通常是 CMC 加多了（太刚）；如果极片剥离力测试时，黑粉全部粘在胶带上（界面失效），通常是 SBR 量不够或分布不均。

六、 负极配方的“头号杀手”：SBR 上浮#

这是负极设计中最隐蔽、杀伤力最大的现象，也是无数配方师彻夜难眠的原因。

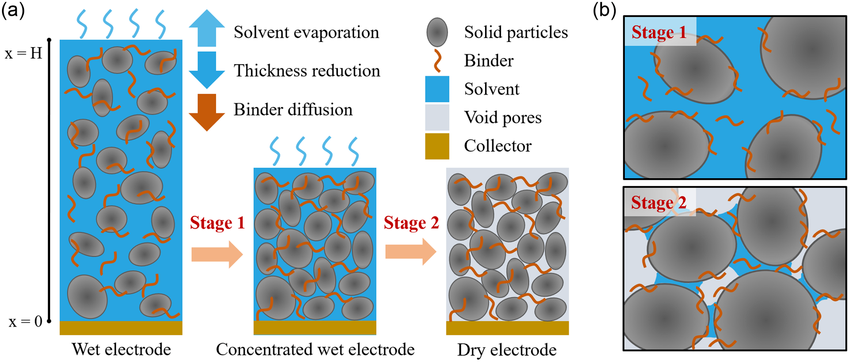

**1. 什么是上浮？**在涂布后的烘干阶段，水分从极片底部向表面蒸发。在这个过程中，微小的 SBR 颗粒会随着水流一起向极片表面迁移。最终，SBR 聚集在极片表面，形成一层致密的“胶皮”。

2. 上浮带来的灾难：

• 底层粘接失效： 极片底层（靠近铜箔处）缺胶，导致剥离力极差。你一撕胶带，整个涂层就像撕贴纸一样从铜箔上干净利落地揭下来。
• 析锂风险： 表面胶量过多，堵塞了锂离子进入石墨的“大门”。在快充时，锂离子进不去，只能在极片表面堆积，长成锂枝晶，诱发短路。
• 阻抗分布不均： 表层电阻大，底层电阻小，电流分布不均导致极片循环不平衡。

**3. 如何在配方端对抗上浮？**除了调整烘干曲线（如降低第一温区的风速），配方设计也有“狠招”：

• 提高浆料的屈服应力： 增加 CMC 的聚合度（分子量），或者稍微提高固含量，让浆料变“粘”。当浆料内部形成强大的“卡房结构”时，水流就带不动 SBR 颗粒了。
• 选型改性 SBR： 选用带极性基团的改性 SBR，增加其与石墨表面的相互作用力，让它“扎根”在原地。

七、 固含量的“生死线”：为什么负极不能太稀？#

正极配方我们追求高固含量是为了省钱，但负极追求高固含量是为了**“保命”**。

• 逻辑： 固含量越低，溶剂（水）越多 -> 烘干时间越长 -> SBR 随水流迁移的时间越充裕 -> 上浮越严重。
• 实战红线： 对于石墨负极，固含量如果低于 45%，SBR 上浮风险将呈指数级增加。目前的先进配方通常挑战 50%~55% 的固含量，这需要对 CMC 的粘度和石墨的比表面积有极强的把控。

八、 硅基负极的“紧箍咒”：为什么 PAA 是救命稻草？#

当你试图在石墨中加入硅（无论是硅氧还是硅碳）来追求 400Wh/kg 的能量密度时，你面对的是一个完全不同量级的物理挑战。石墨满充膨胀 10%，硅则是 300%。这就像往皮袋子里塞进了一个不断长大的绿巨人，常规的 SBR 就像细棉线，瞬间就会被撑断。

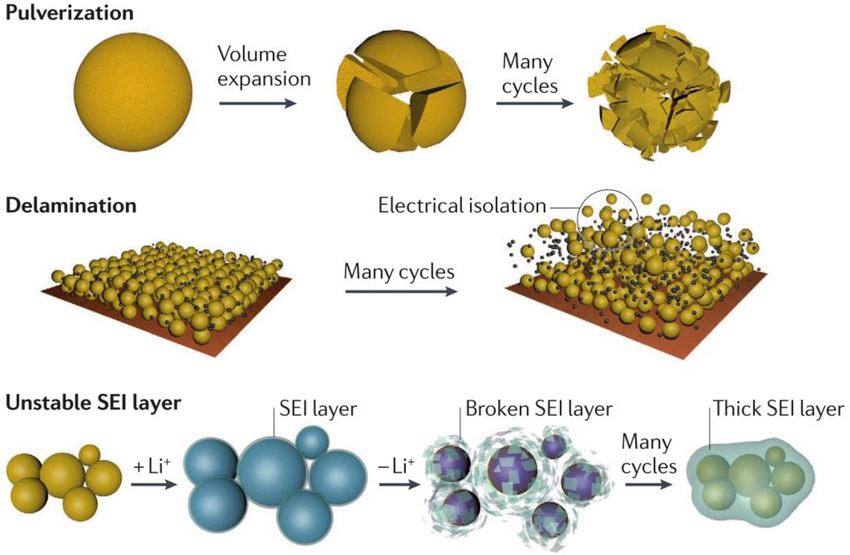

1. 为什么常规胶水不行？SBR 和石墨之间主要是微弱的范德华力，且 SBR 的模量极低（非常软）。当硅颗粒膨胀时，颗粒间的电接触会因为机械剥离而断裂，导致极片迅速粉化，容量“跳水”。

2. PAA (聚丙烯酸)：化学键级别的束缚目前高能量密度硅基负极的标配是 PAA。

• 高模量： PAA 非常硬。它能形成一种高强度的机械网络，强行约束硅颗粒的位移。
• 化学键合： PAA 分子链上密密麻麻的羧基（-COOH）能与硅颗粒表面的羟基（-OH）形成强大的氢键，甚至在烘烤过程中发生脱水缩合形成共价键。这种“死磕”到底的粘力，是 SBR 无法比拟的。
• 实战 Know-How： PAA 虽然粘得牢，但它脆。在配方设计时，往往需要采用 PAA + SBR 混用 的策略。PAA 负责拉住硅颗粒，SBR 负责提供极片的整体柔韧性，防止极片在卷绕时像饼干一样脆裂。

九、 负极导电剂的“负面清单”：克制比贪婪更重要#

在正极，我们恨不得把电子高速公路修到每一寸土地。但在负极，导电剂的设计必须遵循**“极简主义”**。

1. 为什么不能多加？

• 首效（ICE）的杀手： 导电剂（如 SP、石墨烯）通常具有极高的比表面积（BET）。在负极超低的电位下，任何暴露在表面的碳原子都会诱发 SEI 膜的生成。每多加 1% 的 SP，可能就会白白消耗掉电池 0.5%~1% 的活性锂。
• 分散噩梦： 负极是水系浆料，而炭黑（SP）是强疏水的。加多了不仅搅不开，还会导致浆料中出现大量的“团聚油墨点”，在涂布时产生划痕。

2. 硅基负极的特殊策略：必须要用 CNT虽然要克制，但对于硅基负极，CNT（碳纳米管） 是绕不开的。

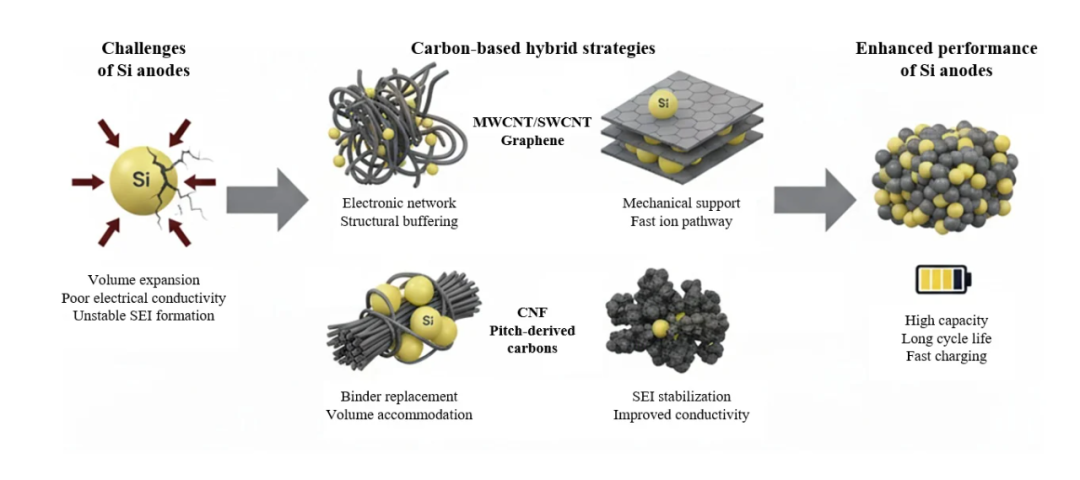

图示：左侧展示了硅颗粒在充放电中面临的巨大体积膨胀、粉化碎裂以及随之而来的导电接触丢失。 中间核心区域生动演绎了应对策略：利用 MWCNT/SWCNT（碳纳米管）和石墨烯等材料，像柔韧的“导电筋络”一样紧紧缠绕和连接硅颗粒。这种结构不仅提供了关键的电子网络（Electronic network），维持了颗粒破碎后的电接触（即“桥接效应”），还提供了必要的结构缓冲和机械支撑。 最终，通过这种复合策略，实现了右侧所示的高容量、长循环寿命的增强型硅基负极。

• 保持电通路： 硅颗粒膨胀、收缩、碎裂。常规的炭黑颗粒会随着硅的收缩而失去接触。但细长的 CNT 像一根根柔韧的“电线”，即便硅颗粒碎了，CNT 依然能跨过裂缝，拉住那些“掉队”的活性物质。
• 实战建议： 在硅氧/硅碳体系中，推荐使用 单壁碳纳米管 (SWCNT)。添加量极低（0.05%~0.1%），却能建立起极其稳定的三维导电网络，这是提升硅基负极循环寿命的核心。

十、 比表面积 (BET) 与 SEI：看不见的能量账本#

作为配方总工，你必须建立起**“比表面积成本”**的概念。

负极配方中的每一种材料都在贡献比表面积：

• 石墨： 1.0 ~ 3.0 m²/g
• 硅基： 5.0 ~ 20.0 m²/g
• 炭黑 (SP)： 60.0 ~ 80.0 m²/g

核心公式：

**设计逻辑：**如果你的总比表面积超过了 5.0 m²/g（针对常规石墨体系），那么这款电池的首效大概率会低于 90%。

• Know-Why： SEI 膜的厚度是相对固定的。表面积越大，需要的 SEI 膜就越多，消耗的锂离子（Ah）就越多。
• 优化方案： 选用颗粒较大的导电剂，或者对硅基材料进行表面包覆处理。记住，负极配方设计的最高境界是：用最少的非活性物质，实现最小的比表面积，同时保持足够的动力学性能。** **

十一、 负极配方里的“pH 值”陷阱#

水系浆料对 pH 值极其敏感。

• 铜箔析氢： 负极是在铜箔上涂布的。如果浆料的 pH 值过高（>10.5），强碱性环境会腐蚀铝箔（如果是钠电负极）或者导致铜箔表面发生化学反应，生成氢气。
• 气泡成因： 这些微小的氢气气泡会聚集在集流体界面，导致烘干后极片出现明显的“缩孔”或“掉膜”。
• 对策： 监控 CMC 和 PAA 的酸碱度。如果使用 PAA，其酸性较强，通常需要加入少量的氨水或氢氧化锂进行调质（中和），将 pH 值控制在 7.0 ~ 9.0 的黄金区间。

十二、 负极浆料的流变控制：如何告别“鱼眼”与“划痕”？#

在水系负极浆料的搅拌中，你最常听到的产线抱怨就是：“浆料里有鱼眼（未分散的团聚点）”或者“涂布划痕多”。这通常不是搅拌机的问题，而是配方的流变设计出了偏差。

1. “鱼眼”的成因：CMC 的溶解艺术CMC 是一种典型的高分子增稠剂，它非常“怕水”。如果投料过快，CMC 会迅速吸水膨胀，形成一层致密的“水化层”包裹在颗粒表面，阻止水分进入内部，从而形成内干外湿的“鱼眼”。

• 设计对策： 预溶法： 在配方设计阶段，明确要求工艺端先将 CMC 溶解成 1%~2% 的胶液，静置过夜后再投入石墨。
• 干粉混匀法： 如果必须干投，建议将 CMC 与石墨先进行干混。利用石墨颗粒的“稀释作用”，让 CMC 颗粒分散开，避免局部聚集。

2. 剪切变稀与涂布流平负极浆料需要极强的剪切变稀 (Shear Thinning) 特性。

• 低剪切区： 在储存罐里，浆料需要高粘度，防止石墨颗粒沉降。
• 高剪切区： 在涂布模头出料口，剪切速率极大，浆料必须迅速变稀，像水一样流平。
• 配方调节： 如果浆料涂布后表面有明显的“橘皮”或“不平整”，说明配方中 CMC 的分子量选高了，或者固含量过高导致浆料的**弹性（Storage Modulus, G’）**太强。这时候，尝试微调 CMC 的型号，选择粘度更低、链条更短的型号。

十三、 快充背景下的“比例魔术”：如何在红线边缘试探？#

当前动力电池市场对“6C 快充”的需求极其迫切。对于负极配方师来说，这无异于在一根细钢丝上跳舞：既要极低的电荷转移阻抗，又不能让极片在长期大电流冲击下粉化。

**1. 粘结剂的“极限压缩”**粘结剂是绝缘的。在快充电池中，每一微克的胶水都是阻挡锂离子进入石墨的“屏障”。

• 策略： 将 SBR 的添加量压低到物理极限（例如从 1.5% 压至 1.0% 或更低）。
• 风险与补救： 胶少了，极片剥离力会降到及格线（< 10 N/m）以下。为了补救，你必须选用改性超高粘 SBR，这种 SBR 的颗粒更小，比表面积更大，能实现“点到面”的更高效粘接。

**2. 导电剂的“精准打击”**快充负极通常不再使用单一的炭黑（SP）。

• 碳纤维 (VGCF) 的妙用： 在石墨中混入 0.5% 的 VGCF。这种粗长的碳纤维能跨越石墨颗粒间的空隙，不仅提供导电通路，更重要的是它能起到“物理支撑”作用，防止极片在高速辊压和高倍率膨胀中结构坍塌，保持电解液的浸润通道。

3. 极简配方下的离子通道设计快充不仅仅是配方的事，更是空间的事。

图示：快充设计的核心——曲折度 ()、孔隙率 () 与功率密度的平衡博弈。该图揭示了从“现状”向“高功率目标”跨越的必经之路：通过微孔设计和结构优化，降低离子传输的曲折度（）。虽然这在一定程度上会挑战体积能量密度的上限，但却是实现锂离子“直线冲刺”进石墨、解决 6C 快充瓶颈的最有效路径。

• 低压实设计： 在配方确定的前提下，主动降低压实密度（从 1.6 g/cc 降至 1.5 g/cc）。
• 逻辑： 牺牲一部分体积能量密度，换取更高的孔隙率 (Porosity) 和更低的曲折度 (Tortuosity)，让锂离子能“直线冲刺”进石墨。

十四、 物理特性的连锁反应：面密度与配方的“隐秘联系”#

很多新手认为配方是独立的，但实际上，面密度 (Loading) 的高低直接决定了你配方的容错率。

• 高面密度（高能电池）： 极片厚，路径长。这时候配方必须强调保液性。CMC 比例可以适当增加，以维持极片内部的微孔结构，防止电解液被“挤”出去。
• 低面密度（功率电池）： 极片薄，干燥快。这时候最怕的是粘结剂上浮。因为薄极片在烘箱里的加热非常剧烈，水分蒸发极快，SBR 会瞬间被带到表面。对于薄片配方，建议大幅提高浆料的固含量，或者使用粘度更大的 CMC 来“锚定”SBR。

十五、 负极“自放电”与配方的因果关系#

如果你的电池在测试时发现 K 值（自放电率）异常，除了物理短路，配方端有几个嫌疑人：

• 导电剂过量： 负极表面的导电剂形成了过多的活性位点，催化了电解液的氧化分解。
• 金属杂质： 水系浆料对金属颗粒（铁、铬、镍）极其敏感。一旦配方中引入了不纯的导电剂或搅拌工艺带入磨损，在负极极低电位下，这些金属会发生电化学沉积，最终长成刺穿隔膜的针。
• pH 值失控： 前文提到的强碱环境腐蚀了铜箔，生成的氢气不仅是气泡，更是极片微观结构的“伤痕”，这些伤痕处 SEI 膜极不稳定。

十六、 负极配方的“水分悖论”：成也水，败也水#

这是负极设计中最具讽刺意味的地方：我们用去离子水做溶剂，但在电池组装前，我们又必须想尽一切办法把极片里的水分降到 500ppm 甚至 200ppm 以下。

1. 结合水 (Bound Water) 的顽疾

• 原理： 负极配方中的 CMC 和 PAA 含有大量的亲水基团（羟基和羧基）。这些基团像海绵一样，会紧紧“咬住”水分子。即便你把烘箱加温到 120℃，这些结合水依然难以彻底脱离。
• 后果： 残留水分会与电解液中的 LiPF6 反应，生成氢氟酸 (HF)。HF 会破坏正极的结构，腐蚀负极的 SEI 膜，导致电池胀气和循环跳水。
• 设计对策： 在配方研发阶段，必须进行**“水分脱除效率测试”**。对比不同品牌的 CMC 或 PAA，看谁在同样真空烘烤条件下，残留水分更低。有时候，为了降低那 100ppm 的水分，我们不得不牺牲一部分加工性能。

2. 干燥后的“返潮”管理

• 负极极片比正极更容易吸潮。如果配方中使用的 PAA 比例过高，极片在干燥室（Dry Room）暴露时间稍长，就会迅速增重。设计 Spec 时，必须严格限定极片从出烘箱到卷绕的时间窗口。

十七、 补锂技术的工艺接口：硅基负极的“救赎”#

当你把硅的比例提高到 10% 以上，首效（ICE）可能会跌破 80%。为了挽救那消失的 20% 活性锂，补锂 (Pre-lithiation) 成了高端配方的必选项。

1. 浆料补锂 (Slurry Additives)：最隐蔽的挑战

• 原理： 在搅拌过程中加入稳定化锂金属粉（SLMP）或硅锂合金粉。
• 配方冲突： 锂金属粉对水极其敏感，瞬间放热冒烟。
• 解决逻辑： 这种补锂方式要求负极工艺彻底放弃“水系”，转而回归“有机体系”（如正极般的 NMP 工艺），或者开发一种特殊的**“油水混合分散工艺”**。这对配方师的分散能力提出了极高要求。

2. 极片表面补锂：设计预留空间

• 如果采用表面喷涂锂粉或真空蒸镀锂膜，配方端需要考虑的是**“吸收界面”**。
• 对策： 负极表面不能有太厚的“SBR 胶皮”（即前文说的上浮问题），否则锂粉无法与石墨/硅颗粒产生电化学接触，补锂效果大打折扣。

十八、 负极配方的成本核算：每一分钱都是抠出来的#

在动力电池领域，负极的成本虽然比正极低，但它的“BOM 敏感度”极高。

1. 辅材的性价比陷阱

• SBR 选型： 国产 SBR 约 3-5 万元/吨，进口品牌可能要 8-12 万元/吨。在年产 10GWh 的产线上，这几万元的差价就是几百万的利润。
• 关键判定： 你需要通过测试证明，进口 SBR 能否通过“减少 0.3% 的添加量”来抵消它的单价劣势。

2. 能耗成本：被忽视的大头

• 负极浆料的固含量提高 5%，意味着烘箱功率可以降低 15%，产线速度可以提高 20%。
• 总工思维： 一个好的配方师，不仅要懂电化学，还要懂**“热平衡”**。如果你的配方能让产线跑得更快而不产生划痕，你就是在为公司创造核心利润。

十九、 磁性物质控制 (Iron Removal)：配方里的“洁癖”#

负极对金属杂质（尤其是 Fe, Cr, Ni, Cu）的容忍度几乎为零。

• 源头管理： 在配方 Spec 中，必须明确导电剂和辅材的磁性物质含量（通常要求 < 20ppb）。
• 配方调节： 如果发现浆料中金属异物超标，有时需要引入特殊的螯合剂（添加剂）来包裹这些微小金属，防止它们在后续循环中发生电化学迁移，导致电池内短路。

二十、 设计输出：一份标准的负极 Spec 模板#

在完成所有研发测试后，你最终交付给工厂的是一份严谨的 Spec，它至少包含以下十个维度：

• 成分及比例： 误差需控制在 ±0.05% 以内。
• 固含量： 目标值 ±1.0%。
• 粘度 (Viscosity)： 6rpm 与 60rpm 的粘度值，以及 TI 指数。
• pH 值： 监控范围。
• 粒径分布 (D50/D90)： 监控颗粒破碎情况。
• 细度： 刮板测试要求（通常 < 25μm）。
• 面密度 (Loading)： g/m² 及其极差要求。
• 压实密度 (Compacted Density)： g/cm³。
• 剥离力： 180°测试最低限。
• 水分含量： 入壳前的最终控制标准。

二十一、 低温性能的“死穴”：为什么配方在冬天会“失灵”？#

作为总工，你必须意识到，很多在常温下表现完美的负极配方，一到 -20℃ 就会原形毕露。负极是动力电池低温性能的瓶颈，而配方设计直接决定了电池在冬天是能正常行驶，还是由于析锂导致容量骤降。

• 脱溶剂动力学 (Desolvation)： 低温下，锂离子从电解液进入负极时，脱去溶剂化外壳的阻力（Rct）会成倍增加。如果你的配方中粘结剂（SBR）加多了，或者 SBR 在颗粒表面形成了过于致密的包覆膜，就像给石墨大门加了一把厚重的锁，离子在低温下根本推不动。
• 配方应对方案： 增加导电剂的多维性： 在低温配方中引入少量 VGCF 或 CNT，利用它们的高长径比构建更通透的电子通道，减少极化。
• 选用“离子导通型”粘结剂： 某些改性粘结剂内部具有微孔结构，或者对电解液有更好的溶胀性，能有效降低低温下的电荷转移阻抗。
• 析锂风险监控： 低温充电最怕负极电位降至 0V 以下。设计配方时，必须配合 N/P 比（正负极容量比）的微调。通常低温型电池的 N/P 比要比常规电池高出 0.05~0.1，给低温下多余的锂离子留出“停车位”。

二十二、 压实密度与寿命的平衡：被“挤压”的离子通道#

在《手册七》中我们谈到了压实密度。在负极配方设计中，你必须考虑颗粒在极高压力下的机械行为。

• 颗粒破碎与 SEI 重构： 如果你为了追求高能量密度，将石墨压实推到 1.65 g/cc 以上，石墨颗粒可能会发生机械破碎。新露出的表面会重新消耗锂离子生成 SEI 膜。
• 曲折度 (Tortuosity) 激增： 高压实会挤压掉配方中预留的空隙。原本笔直的离子通道变得曲折漫长，导致循环后期由于动力学变差而提前失效。
• 配方端的补偿： 如果你必须做高压实，配方中应适当增加 CMC 的占比。CMC 形成的硬质骨架能起到一定的“支柱”作用，保护微孔结构不被完全压扁。
• 硬碳混掺： 在石墨中混入 5%~10% 的硬碳，利用硬碳难以被压缩的特性，在石墨丛林中留出“生态走廊”。

二十三、 负极设计的未来：从“减法”到“无”#

当我们还在纠结石墨与硅的配比时，技术的前沿已经发生了巨变。

• 钠离子电池负极： 彻底告别石墨，转向硬碳。这里的配方核心变成了如何处理硬碳巨大的比表面积以及由此带来的首效损失。预钠化（Pre-sodiation）配方将成为核心竞争力。
• 固态电池负极： 趋向于金属锂负极或者**无负极（Anode-free）**设计。这时候，配方设计将转变为“集流体表面改性设计”，关注的是如何引导锂金属均匀沉积，而不是如何搅拌浆料。

二十四、 核心总结：总工的负极设计自查清单#

在结束【手册八：配方设计】之前，请对照以下这份清单，审视你的负极设计是否达到了量产要求：

• 物理红线： 固含量是否高于 48%？（低于此值 SBR 上浮风险极大）。
• 粘接底线： 180° 剥离力是否稳定在 10 N/m 以上？（低于此值辊压易脱落）。
• 吸液红线： 滴液测试中，电解液是否能在 60 秒内完全浸润？（SBR 加多了会疏水）。
• 化学平衡： 浆料 pH 值是否在 7.0~9.0 之间？（偏碱性会析氢，偏酸性会腐蚀集流体）。
• 效率核算： 总比表面积是否控制在 4.5 m²/g 以下？（决定了你的首效是否及格）。
• 安全余量： N/P 比是否考虑了 3%~5% 的制造公差？（防止循环析锂）。
• 工艺适配： 浆料细度是否小于隔膜厚度？（防止大颗粒刺穿）。

（全篇完）

通过【手册八】上、下两篇的拆解，我们已经完成了从微观材料到宏观极片的跨越。正极的电子网络与负极的稳定堡垒，共同构成了电芯的核心动力源。

但是，有了完美的极片，并不意味着有了完美的电池。

• 极片裁切时留下的毛刺，是如何在 500 次循环后刺破隔膜的？
• 卷绕张力的微小波动，是如何导致电芯内部产生波浪变形的？
• 如何设计一套极片公差体系，让自动化产线不因 1mm 的偏差而停机？

下一篇，将更新至少3个星友催更的《手册九：裸电芯（Jellyroll）几何学——卷绕、叠片与物理结构的精密博弈》，我们将离开化学的世界，进入机械与几何的极致对决。（预告一下，下篇是星球专属）

**

**
