1. 悬浮体系：斯托克斯沉降#

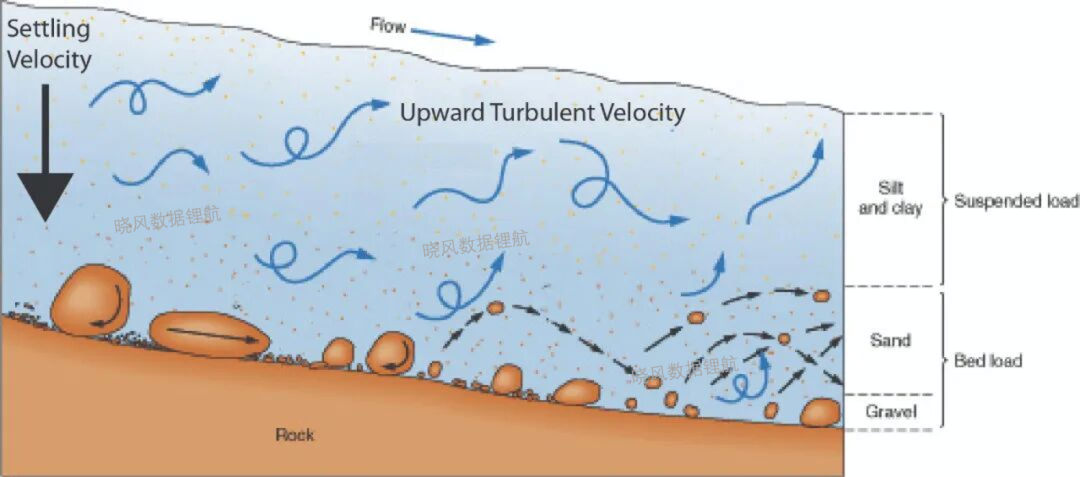

【现象】 很多人习惯把浆料当成盐水（溶液）。盐溶解在水里，那是热力学稳定体系，放一万年也不会分层。但锂电池浆料是悬浮液，就像暴雨后的黄河水。活性物质（LFP/NCM/石墨）颗粒只是暂时”悬”在溶剂里，受重力影响，它们随时准备”离家出走”（沉降）。

【底层原理】 为什么它们这么爱沉降？请看流体力学的圣经——斯托克斯定律：

• V：沉降速度（越快越糟）
• r：颗粒半径（关键变量，平方级影响）
• ρp − ρf：颗粒与溶剂的密度差
• η：溶剂/体系的粘度

【工程痛点解析】

• 密度差是原罪：三元材料（NCM）真密度高达 4.7 g/cm³，而溶剂 NMP 只有 1.03 g/cm³。就像往水里扔石头，它不仅想沉，而且想”加速沉”。这就是为什么 NCM 浆料比 LFP 浆料更容易沉降，对分散稳定性的要求也更高。
• 大颗粒的诅咒（r²）：沉降速度与颗粒半径的平方成正比。如果浆料里有没打开的团聚体（半径变大），它沉降的速度会暴增 10 倍、100 倍。搅拌的第一使命：必须把团聚体打碎，减小 r 值。

既然重力无法消除，我们唯一的武器就是公式里的分母 η（粘度）。但我们不能无限制提高溶剂粘度。于是，我们引入了粘结剂（PVDF/CMC），在溶剂中构建一张”三维高分子网络”。这张网必须足够强（屈服应力），强到能像捕鱼网一样，物理上兜住这些想下沉的重颗粒。

2. 非牛顿流体的微观真相#

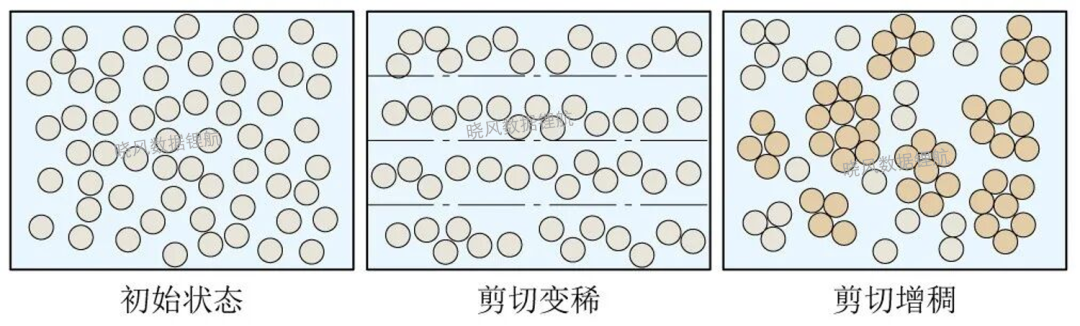

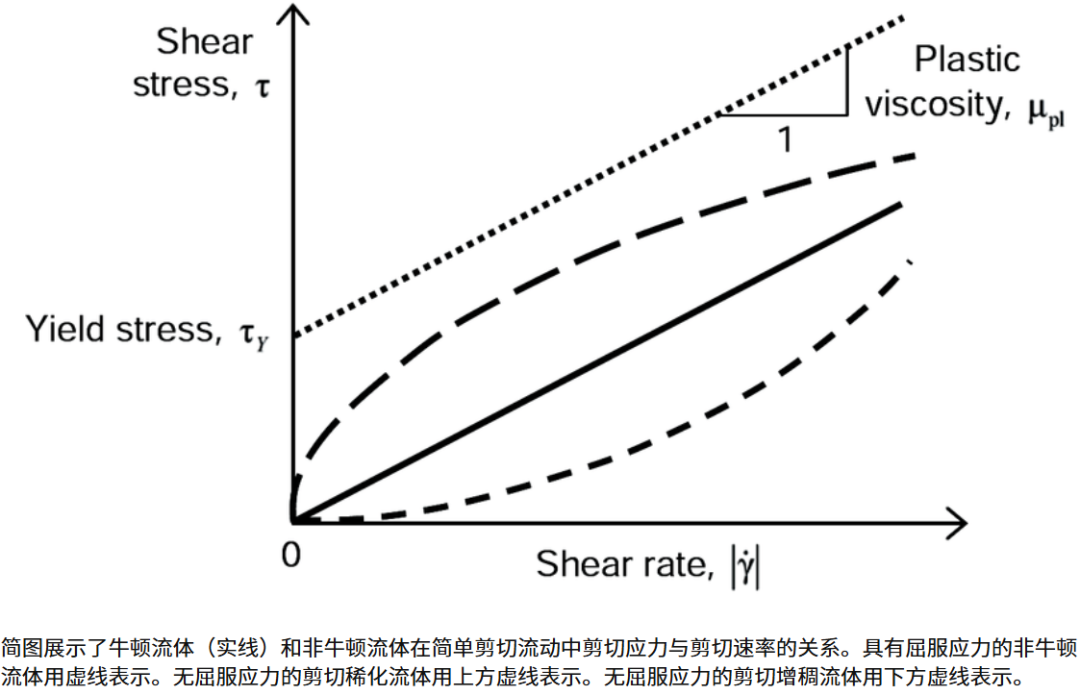

【现象】 水是牛顿流体，搅不搅粘度都一样。但浆料是”吃软不吃硬”的非牛顿流体（假塑性流体）。

剪切变稀：搅拌桨转得越快（剪切速率高），它变得越稀；一停下来，它又变稠。

【微观机理：为什么会变稀？】

想象一碗煮好的面条。

• 静止时（缠结）：粘结剂（PVDF/CMC）本质上是长链高分子。在静止状态下，这些分子链像面条一样无序地缠结在一起，把溶剂锁在里面，所以粘度极高。
• 剪切时（取向）：当搅拌桨高速划过，或者浆料被高压推过涂布模头的狭缝时，剪切力会把这些缠结的”面条”强行拉直，让它们顺着流动方向取向排列。
• 结果：分子链之间的摩擦力瞬间降低，被锁住的溶剂释放出来，浆料瞬间”液化”。

【实战意义】

• 好的浆料：必须具备显著的剪切变稀特性。这样在过模头（高剪切）时不堵塞，涂在极片上（零剪切）时才能瞬间恢复粘度，挂住不流淌。
• 坏的浆料：如果是牛顿流体（粘度不变），说明你的粘结剂失效了（分子链断裂或没溶解），或者导电剂根本没分散开。

3. 触变性的本质：氢键与范德华力的”重建”#

【现象】 这是最容易被忽视，却导致最多涂布报废的指标。触变性描述的是浆料的”记忆力”。当停止搅拌后，被拉直的分子链不会瞬间卷回去，而是需要时间。

【底层原理】 这个”微观重建”的过程，动力来自于分子间的氢键作用和范德华力。

• 如果重建太快：浆料刚出模头就”冻”住了。涂布表面的微小波纹（流平纹）还没来得及铺平，就被锁死。结果：极片表面橘皮、条纹。
• 如果重建太慢：浆料涂在铜箔上，过了好几秒还是稀的。烘箱的热风一吹，浆料就被吹歪了，或者重颗粒已经乘机沉底了。结果：厚度不均、面密度一致性差。

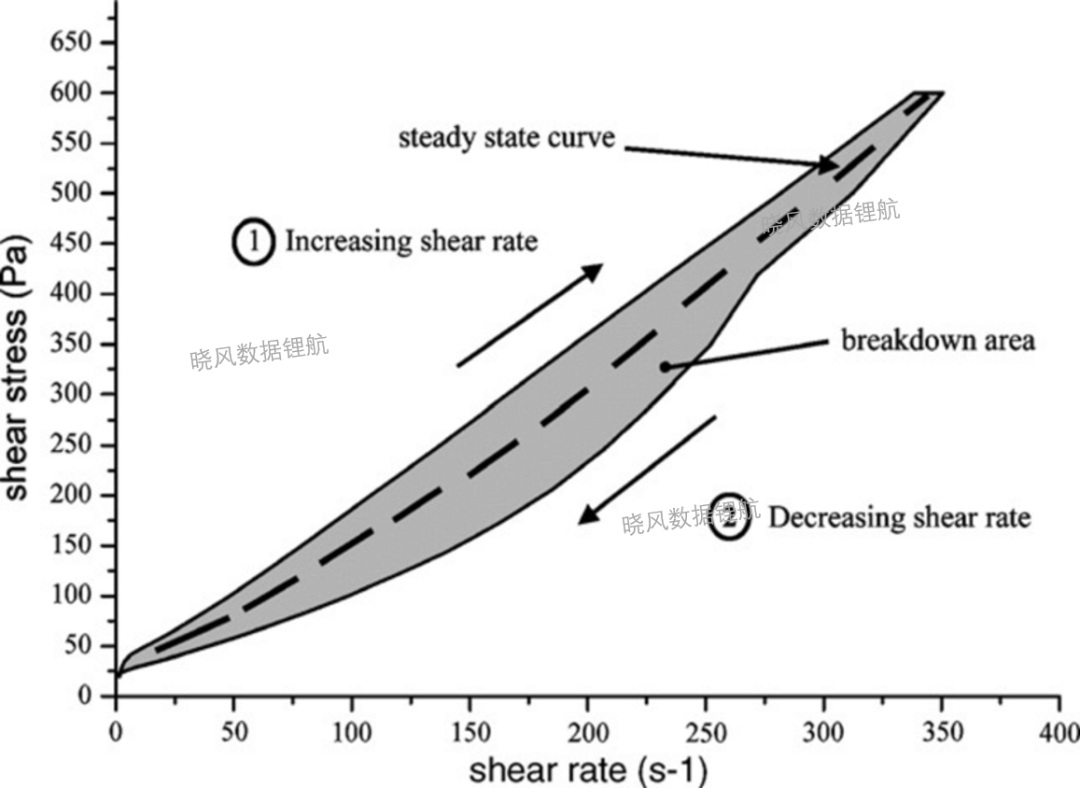

在流变仪上，我们通过”上行曲线”和”下行曲线”围成的滞后环来量化它。面积适中才是好浆料。面积过大或过小，都会导致涂布窗口极窄。

4. 真正的大 BOSS：范德华力#

【为什么难分散？】

有人问：“为什么不能直接把粉倒进水里搅？为什么要搞那么复杂的干法捏合？”

因为在微观世界，重力已经不是主导，主导的是表面能。

尤其是导电炭黑（SP）和碳纳米管（CNT）：它们的比表面积巨大（BET > 60 m²/g，甚至几百）。根据物理学原理，比表面积越大，表面能越高，体系越不稳定。为了降低表面能，这些纳米颗粒会自发地、死死地抱团在一起，形成硬团聚。它们之间的吸引力叫范德华力。虽然单个力很小，但当数以亿计的纳米颗粒紧密接触时，这个力大得惊人。

搅拌的本质：就是输入机械能（剪切力），去克服颗粒间的范德华力。这是一场能量的博弈。如果你的搅拌机输入的能量（剪切应力）小于颗粒间的范德华力，那你搅一万年，团聚体也打不开。

这就是为什么我们需要高粘度捏合的根本原因。

1. 一个物理学的悖论#

电芯对极片的要求，归根结底只有两句话，但这两句话在物理上是打架的：

• 诉求 A：“我要容量高” 潜台词：活性物质（LFP/NCM）要多装，压实密度要高。那些不存电的”废物”（粘结剂、导电剂）越少越好，最好是 0%。
• 诉求 B：“我要跑得快” 潜台词：电子和离子必须畅通无阻，内阻（DCR）要低，倍率要好。这意味着必须加入大量的导电网络和孔隙。

【工程师的困境】

你想马儿跑（导电好），又想马儿不吃草（少加非活性物质）。这就逼出了浆料设计的终极目标：用极少量的”非活性物质”（通常 < 3%），构建一个 100% 覆盖的、强健的电子/离子传输网络。 只要有一处网络断裂，那里的活性物质就是”死肌肉”，贡献不了容量。

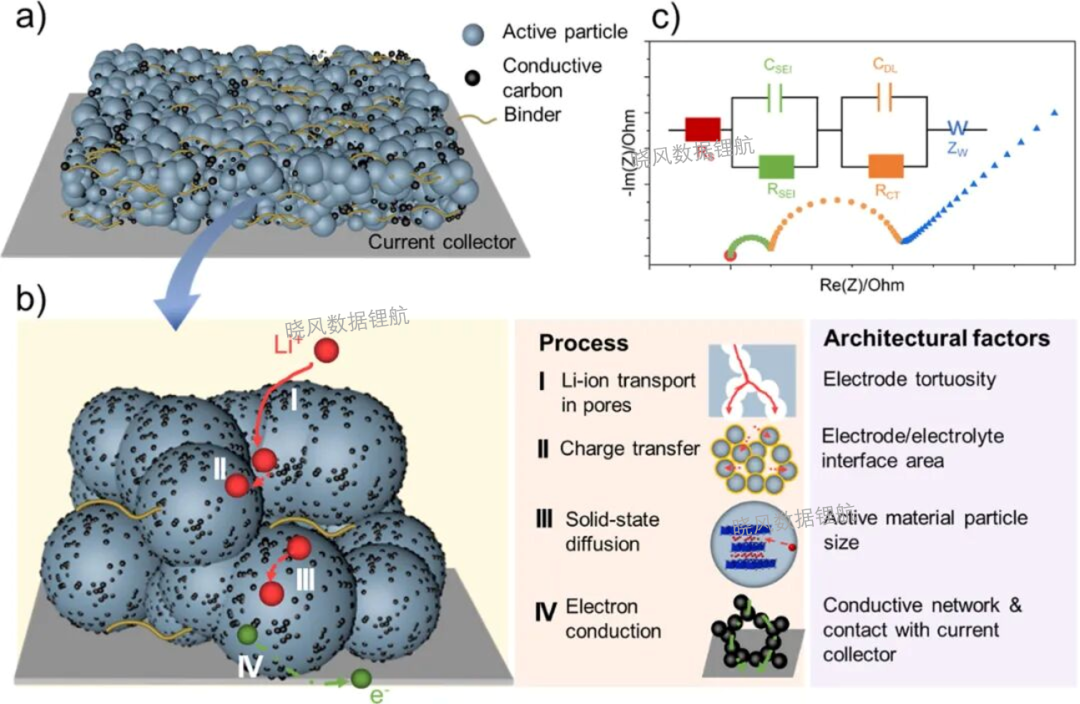

2. 微观城市的”基建工程”：三种角色的博弈#

为了解决上述悖论，我们需要在搅拌罐里构建一个精密的微观社会。让我们把目光缩小一亿倍，看看这里面的三种角色及其设计哲学：

A. 活性物质

• 角色：最核心的资产，负责存取锂离子。
• 形态：微米级（1–15 μm）的球形或类球形颗粒。
• 设计痛点：它们本身是半导体（NCM）甚至绝缘体（LFP）。如果没有外部连接，每一个颗粒都是一座”孤岛”。你的任务是给每一座孤岛通上电。
• 进阶考量（单晶 vs 多晶）：单晶颗粒表面光滑，更难挂住导电剂；多晶颗粒表面粗糙，容易吸附，但容易破碎。搅拌强度必须根据颗粒形态定制。

B. 导电剂

好的浆料设计，必须采用”点-线结合”的立体网络：

• SP（导电炭黑） “碎石路”：零维（0D）点状颗粒。填充在活性物质颗粒之间的狭小缝隙里，建立局部短程连接。
• CNT（碳纳米管） “高架桥”：一维（1D）管状结构，长径比极大。跨越多个活性颗粒，建立长程导电网络。

CNT 是这一章的主角。它的导电效率是 SP 的几十倍，但它像一团乱麻一样难解。如果你的工艺打不开 CNT 的团聚，它就不是高架桥，而是路障（死区）。

C. 粘结剂（Binder）

• 角色：PVDF（正极）或 SBR/CMC（负极）。
• 矛盾：它是必要的，但也是电池性能的”累赘” 它是绝缘体（阻碍电子），会包裹颗粒表面（阻碍离子嵌入）。
• 设计：“点焊接”优于”地毯式包裹”。我们希望粘结剂只分布在颗粒接触的点上，把它们粘住即可，把大部分表面积裸露出来给锂离子进出。如果你把活性颗粒裹得严严实实（过量或分布不均），电池内阻会飙升。

3. 寻找”渗流阈值”#

有人说：“导电不好？那就多加导电剂呗，加到 5% 总行了吧？”

错！ 那是土豪的做法，不是工程师的做法。

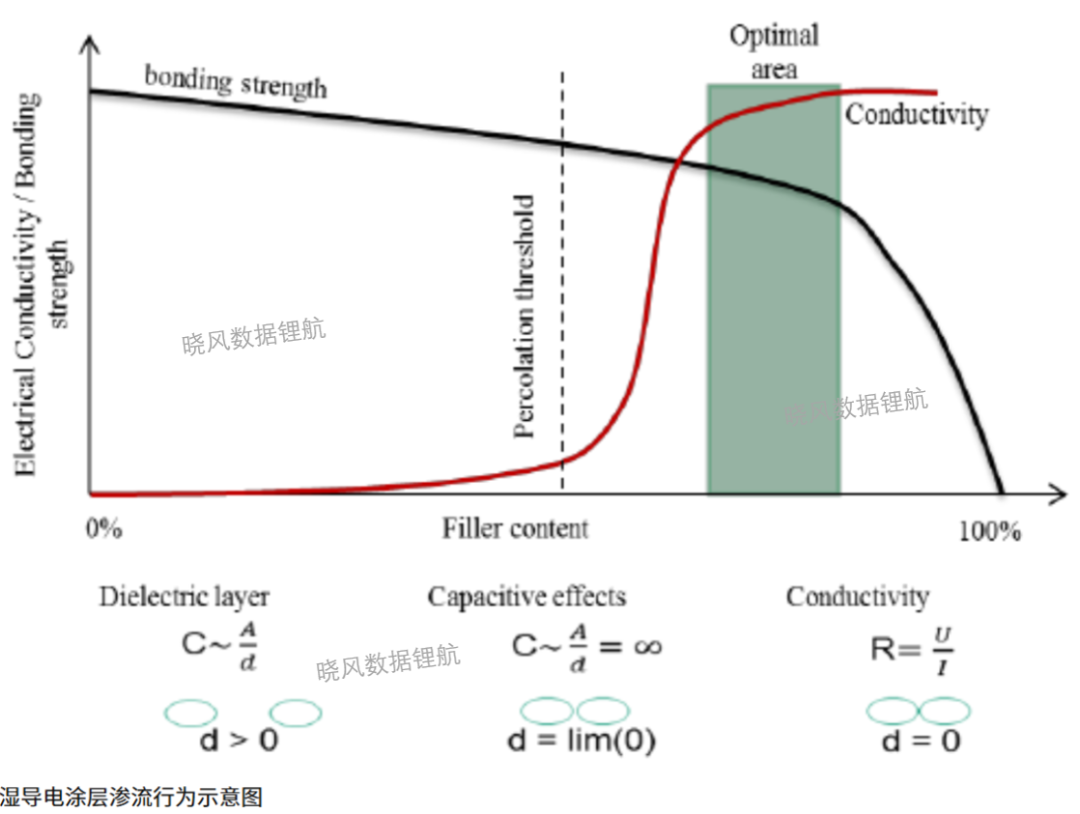

【什么是渗流阈值？】 想象你在一个不导电的绝缘基体里撒入导电粉末：

• 阶段 I（断路）：加得很少，粉末是孤立的，体系绝缘。
• 阶段 II（突变）：当粉末增加到某个临界点，粒子之间突然手拉手连通了，形成一条贯穿整体的通路。电阻率瞬间断崖式下降几个数量级。这个点就是渗流阈值。
• 阶段 III（饱和）：超过阈值继续加，电阻率下降非常平缓，但能量密度却被牺牲了。

【工艺设计的核心】

让浆料的导电网络刚好处于渗流阈值之上一点点。

• 错误的工艺：导电剂分散不好，团聚多，有效连接少。为了导通，必须加 3% 的导电剂才能达到阈值。
• 正确的工艺：通过极致的分散（捏合/高速剪切），把 CNT 每一根都拉直、铺开。可能只需要 0.5% 的导电剂，就能触达渗流阈值。
• 价值：省下的 2.5% 空间，全部填入活性物质。这就是为什么头部大厂的电池容量总是比小厂高一截的秘密。

4. 最终的设计蓝图#

基于以上微观逻辑，我们把模糊的 VOC 转化为了冷冰冰的、可量化的工艺设计指标（CTQ）。这桶浆料必须同时满足以下三个维度：

维度一：分散均匀性

• 定义：导电剂必须是”网状分布”而非”岛状团聚”。
• 量化指标：细度 < 15 μm（无大颗粒）；浆料电阻率越低越好；固含量上下层偏差 < 1%（说明没沉底）。

维度二：流变稳定性

• 定义：必须兼顾”好涂”和”好平”。
• 量化指标：剪切变稀指数必须显著；触变环面积适中；沉降率（24 小时静置，上清液高度 < 3 mm）。
• 触变指数 TI 的取值区间，按材料分为 LFP 3.05.0 / NCM 2.03.0）。

维度三：可加工性

• 定义：为了降本增效，我们追求”极限固含量”。
• 逻辑：固含量越高 → 溶剂越少 → 烘干越快 → 产线速度越快 → 成本越低。
• 挑战：提高固含量的同时，必须保证粘度在涂布窗口内（不能堵模头）。这对分散助剂和搅拌工艺提出了地狱级的要求。

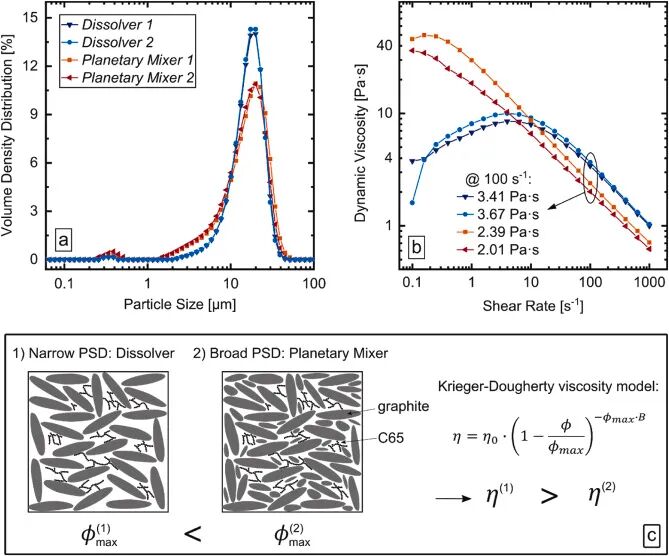

浆料流变学与粒度分析图

1. 物理学的困境：剪切力公式的博弈#

我们要撕开纳米级的导电剂团聚体（CNT/SP），需要极大的剪切应力（Shear Stress, τ）。先记住这个简化模型：

• τ：剪切应力，撕碎团聚体的”力度”
• η：浆料的粘度
• γ̇：剪切速率，取决于搅拌桨边缘的线速度

注：上式是牛顿流体的定义式，这里用作帮助理解的简化模型。浆料是非牛顿流体，其表观粘度 η 本身随剪切速率变化，严格分析需引入流变本构方程。

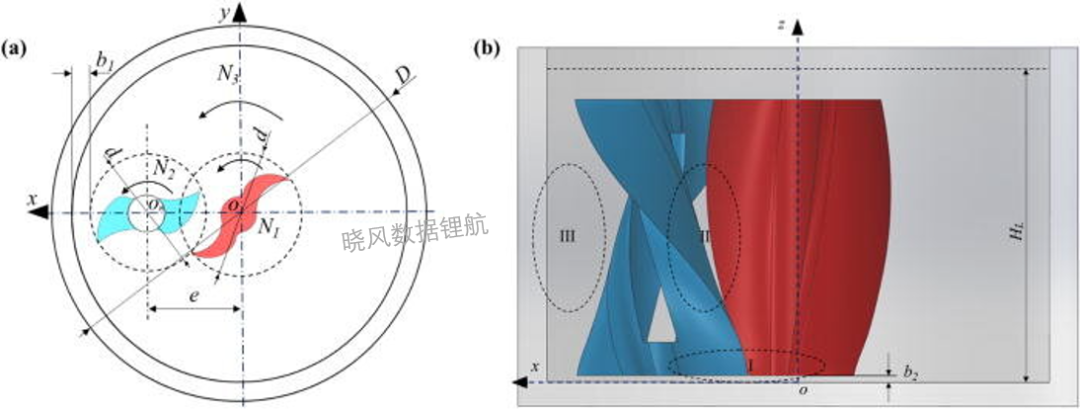

困境在于：工业级搅拌机（600L 或 1000L 大罐）是庞然大物，机械结构决定了转速不能无限快。双行星搅拌桨的线速度通常只有 15–25 m/s。如果在低粘度（稀浆料）下搅拌，η 很小，γ̇ 又被锁死，算出来的剪切力 τ 根本不足以克服范德华力。结果就是：你在稀汤里搅一万年，团聚体还在那里嘲笑你。

破局之道：既然 γ̇（速度）提不上去，那我们就疯狂提高 η（粘度）！这就是”干法捏合”诞生的底层逻辑，人为制造一个”超高粘度”的阶段，利用颗粒间巨大的内摩擦力，把团聚体”磨”开。

2. 全流程拆解#

第一幕：干粉混合 “糖霜效应”

（糖霜效应主要针对 SP 这种 0 维点状颗粒）

• 动作：将活性物质（LFP/NCM）和导电剂（SP）倒进去，干搅。
• 微观视角：这时候千万不能加溶剂！干搅的目的不是”匀”，而是”嵌”。导电剂是非常轻的纳米颗粒（像蒲公英），活性物质是重的微米颗粒（像石头）。在干粉剪切下，导电剂会被打散，并像糖霜一样初步吸附在活性物质表面。
• 工程细节：双行星低速公转，时间通常 15~30 min。CNT 由于极难分散,主流做法是直接采用预分散的 CNT 导电浆料,在润湿/捏合的湿法阶段随胶液加入,而非干粉混合。

第二幕：润湿与捏合

这是决定浆料生死的关键一步。

• 动作：加入粘结剂胶液（或溶剂）。
• 物理现象：
• 相变：粉体吸液，形成”毛细液桥”，浆料变成”面团”状态。
• 爬杆效应：浆料顺着搅拌桨往上爬，整坨物料抱成一团，甚至把搅拌机憋停。
• 能量爆发：电机的电流和功率瞬间飙升到峰值。
• 微观视角：颗粒之间的距离被压缩到极致。搅拌桨每转一圈，都强迫活性物质颗粒像磨盘一样相互挤压、摩擦。夹在中间的导电剂团聚体，在巨大的法向应力和剪切（切向）应力的双重夹击下崩溃、解体，被迫均匀分散到每一个角落。
• 注意：
• 捏合固含量必须精确设计。太稀剪切力不够；太干粉体形不成流体场，搅拌桨只会”打滑”。
• 捏合时间——不要看时间，看比能量！ 通常设定为比能量达到 30–50 Wh/kg。

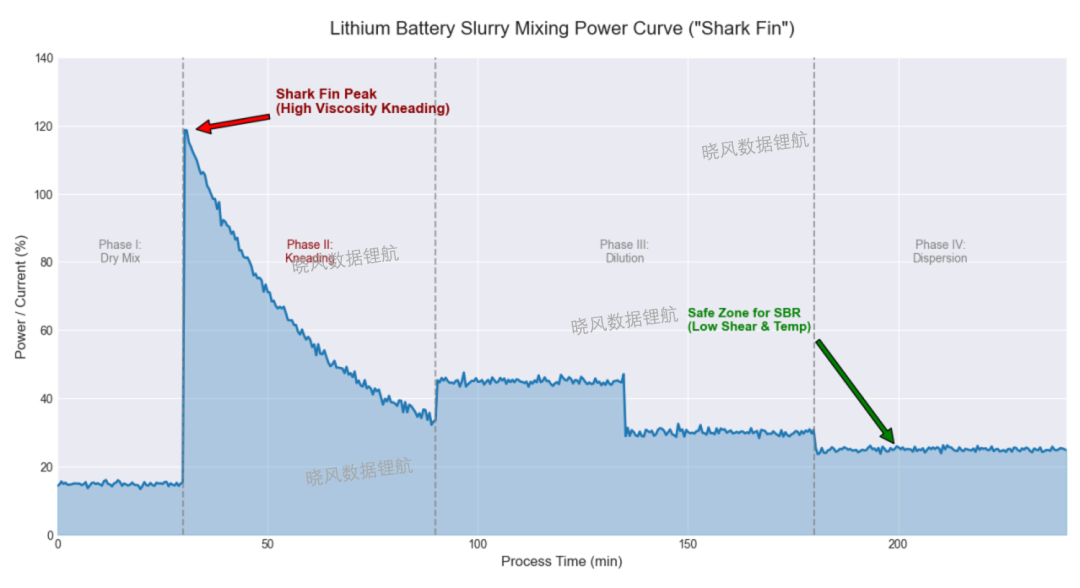

【硬核图解：寻找”鲨鱼鳍”】

• 红色尖峰：溶剂加入瞬间，粉体变成面团，电机负载瞬间飙升。峰越高、越宽，说明捏合越透、团聚打开越好。
• 绿色安全区：注意 SBR 的加入位置。必须等”鲨鱼鳍”完全消失、功率降到平稳的稀释期后，才能加 SBR。如果在峰值区加 SBR，高温和高剪切会瞬间让乳液破乳，整锅料报废。

第三幕：稀释

• 动作：分 2–3 次加入剩余溶剂，让”面团”变成”流体”。
• 流变学陷阱：从高粘度到低粘度，如果不分次加，溶剂会浮在表面，里面的面团怎么搅都化不开，形成”核桃酥”一样的夹生料。
• SBR 入场时机（负极专用）：对于水系负极，SBR 乳液必须在稀释的最后阶段加入。如果在捏合阶段加入，SBR 胶乳粒子会在高剪切和高温下破裂，导致成膜能力失效——这是”极片掉粉”的元凶之一。

第四幕：高速分散

• 动作：开启高速分散盘（锯齿桨），进行最后的均质化。
• 目的：捏合打开了微观团聚，但可能留下宏观”团块”。高速分散盘以 20 m/s 以上的线速度切碎这些顽固分子。
• 脱泡：配合高真空（−95 kPa 以上），把裹在浆料里的微气泡抽出来。高粘度浆料气泡极难排，需配合公转低速扰动，把深层气泡翻到表面炸裂。

3. 两种极端风格：NCM vs LFP 的工艺差异#

4. 未来：双螺杆连续制浆#
