第一回：从流场到极片：狭缝挤压涂布的物理本质

在《搅拌篇》中，我们通过 QFD 逻辑和流变学构建了浆料的微观世界。然而，再完美的浆料，如果不能均匀地铺设在集流体上，也只是一桶昂贵的“胶水”。 如果说辊压是电芯性能的“咽喉”，那么**涂布（Coating）**就是电芯制造的“灵魂”。它的核心挑战在于：如何在高达 的线速度下，将厚度仅为几十微米的湿浆料，稳定、精确、连续地涂覆在厚度不到 的铝箔或铜箔上，并保持面密度误差控制在 甚至更高。

这不仅是机械精度的博弈，更是一场关于流体力学（Fluid Mechanics）、热力学与界面化学的流体战争。

• 为什么是 Slot-Die？——狭缝挤压涂布的统治地位 在早期的锂电制造或实验室阶段，我们曾见过刮刀涂布或转移涂布。但在现代高效率、高精度量产线中，**狭缝挤压式涂布（Slot-Die Coating）是不二之选。 与刮刀这种“被动式”涂布不同，Slot-Die 是一种“预计量”**涂布技术。它的逻辑极其硬核： 输入端控制：供料泵每转一圈，挤出的浆料体积是恒定的。 输出端成型：浆料通过模头内部精准设计的流道，在唇口形成稳定的流场。 这意味着，只要泵速和线速度锁定，理论上湿膜的厚度就被完全锁定，受浆料粘度波动的影响极小。这种“以确定性对抗不确定性”的逻辑，正是工业级一致性的基础。

狭缝挤压涂布的物理边界：从预计量逻辑到流体失稳

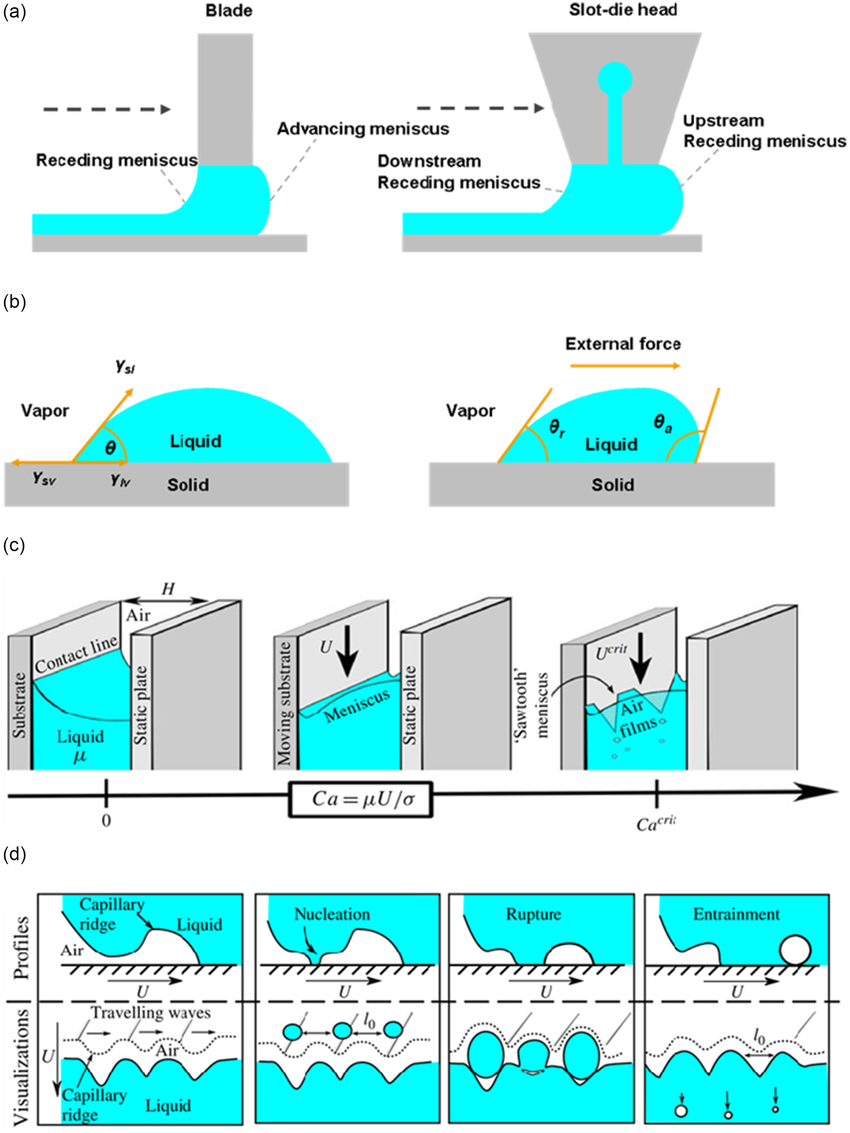

(a) 逻辑之变：对比刮刀涂布的“被动受力”，Slot-die 通过泵送流量锁定厚度，实现真正的“预计量”控制。(b) 界面博弈：动态接触角的变化决定了浆料在基材上的浸润稳定性，这是防止缩孔的第一道防线。(c) 稳定性窗口：引入毛细管数 。当线速度 突破临界值 ，弯月面由平滑转为“锯齿状”，失稳由此开始。(d) 缺陷本源：微观视域下的气泡卷入（Air Entrainment）过程——这是高速涂布产生划痕与断涂的物理真相。

• 模头内部的“平衡艺术”：衣架型流道 要实现千米如一的纵向面密度不均（MD）相对容易，难点在于横向面密度（TD）的一致性。 浆料从模头中心的进料口进入，要散开到 甚至 的宽度，路径的长短是不一的。根据流体力学的泊肃叶定律（Poiseuille’s Law），流体在管道中流动的压力损失与路径长度成正比。如果设计不当，中间压力大、两边压力小，涂出来的极片必然是“中间厚、两边薄”。 行业标杆模头均采用衣架型流道设计。流道设计逻辑：流道的横截面积从中心向两端逐渐收缩。 物理目的：通过调节不同位置的流动阻力，补偿路径长度带来的压力损失，确保浆料到达唇口的那一刻，全宽幅方向上的压力和流量完全相等。 这是典型的“几何补偿压力”的工程智慧。如果你的模头 TD 向面密度始终调不平，除了螺栓调节，首先要怀疑的是模头内部流道的设计是否与你当前浆料的流变特性相匹配。
• 狭缝中的剪切： 的二次回归 在模头内部的狭缝中，浆料经历着剧烈的剪切。 狭缝间隙（Slot Gap，）通常只有 到 。当浆料被强行挤过这个微小空间时，其剪切速率（Shear Rate）可以高达 到 。 根据我们之前讲过的剪切变稀特性，此时浆料的表观粘度会迅速下降。工程意义：低粘度有助于浆料在模头内均匀铺展，并减少泵送功耗。 关键点：浆料离开唇口进入涂布间隙（Coating Gap）后，剪切力瞬间消失。如果浆料的结构恢复太慢，就会发生流挂或缩边；如果恢复太快，则会导致表面平整度变差。 这就是为什么我在《搅拌篇》强调 TI 值（触变指数）的原因——它直接决定了浆料在离开模头后的“瞬间定型”能力。
• 关键界面：弯月面的稳定性 涂布微观战场——液珠（Coating Bead）的边界条件与受力模型解析：核心区域： 橙色区域即为涂布液珠，它是连接模头与基材的唯一“液桥”。生死边界： 左侧的上游弯月面是工艺最不稳定的地方。图中虚线所示的 Vacuum pressure（负压），其物理作用就是产生一个向左的拉力，抵抗基材高速运动（）带来的向右粘性拖拽力。锚定点（Pinned Point）： 模头唇口的尖角设计，旨在将弯月面死死“钉”在棱边上，防止其发生不规则窜动。 涂布真正的“手术台”是在模头唇口与背辊之间的那个微小间隙，我们称之为涂布头。在这里，浆料形成了一个微小的弯月面。 这个弯月面的稳定性受控于三个力的博弈： 粘性力：试图把浆料拉向涂布方向。 表面张力：试图收缩浆料，维持最小表面积。 压力差：模头挤出的推力。 当线速度 提升时，粘性力占据主导，弯月面会被拉得极薄甚至断裂，导致卷入空气，极片上会出现肉眼可见的“气泡划痕”或“断涂”。 黑带思考： 为什么大厂在提速时一定要减小涂布间隙（Gap）？ 因为根据涂布窗口理论，减小间隙能增强毛细管力，压制粘性力的失稳，从而将“稳定涂布”的边界向高速区推进。

第二回：量化稳定性的边界——涂布窗口与真空动力学

在理解了模头流场和弯月面的微观平衡后，我们要面对现场最高频的问题：为什么提速就漏浆？为什么间隙拉大就断涂？ 这不再是“凭感觉”调机的领域，而是需要引入涂布窗口的概念。对于黑带工程师而言，涂布窗口不是一张死图，而是由流体力学无量纲数定义的“安全区”。

决胜“安全区”——真空度（）与间隙比（）构建的涂布窗口

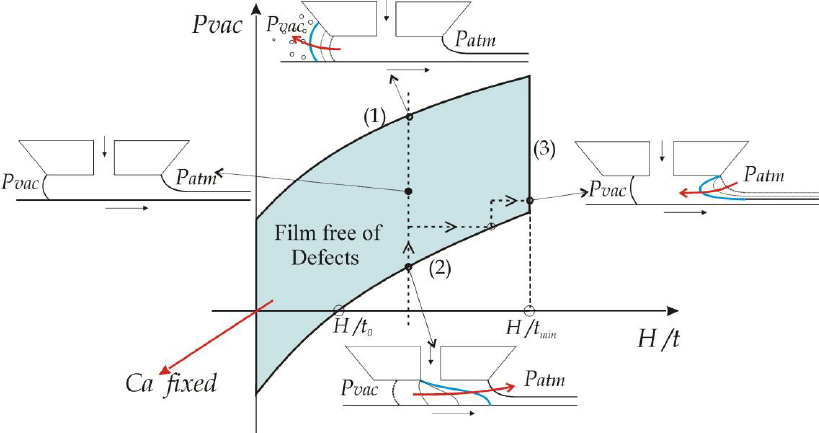

解析：这张图是调机工程师的“作战地图”，青色区域即为无缺陷稳定涂布区。上方红线（边界 1 - 真空过载）： 负压太大，弯月面被强行吸入真空箱上游，导致模头漏浆或严重拖尾。下方红线（边界 2 - 卷气失稳）： 负压不足，无法抵消高速带来的空气入侵，弯月面被拉断，导致气泡或断涂。横轴 （间隙比）： 再次印证了文中强调的逻辑——当涂布间隙（）相对于湿膜厚度（）过大或过小时，安全窗口都会急剧收窄，逼迫工艺走向失稳。

• 物理量的量化：毛细管数（Capillary Number, ） 要判断涂布过程是否稳定，我们必须衡量“粘性力”与“表面张力”之间的博弈。这里引入一个核心指标：毛细管数 。

：浆料的动态粘度。：涂布线速度。：浆料的表面张力。

逻辑拆解： 当线速度 增加时， 数增大，意味着粘性力相对于表面张力变得过于强大。此时，原本维持在唇口平衡的弯月面会被强行向后（背辊方向）拉扯。一旦超过临界值，空气就会冲破液膜阻力，卷入浆料中，形成规律性的线条缺陷或气泡。 这就是为什么高速涂布必须配合低粘度浆料或高表面张力设计，目的是为了把 数压回到稳定区间。

2. 负压的作用：真空箱的物理补偿

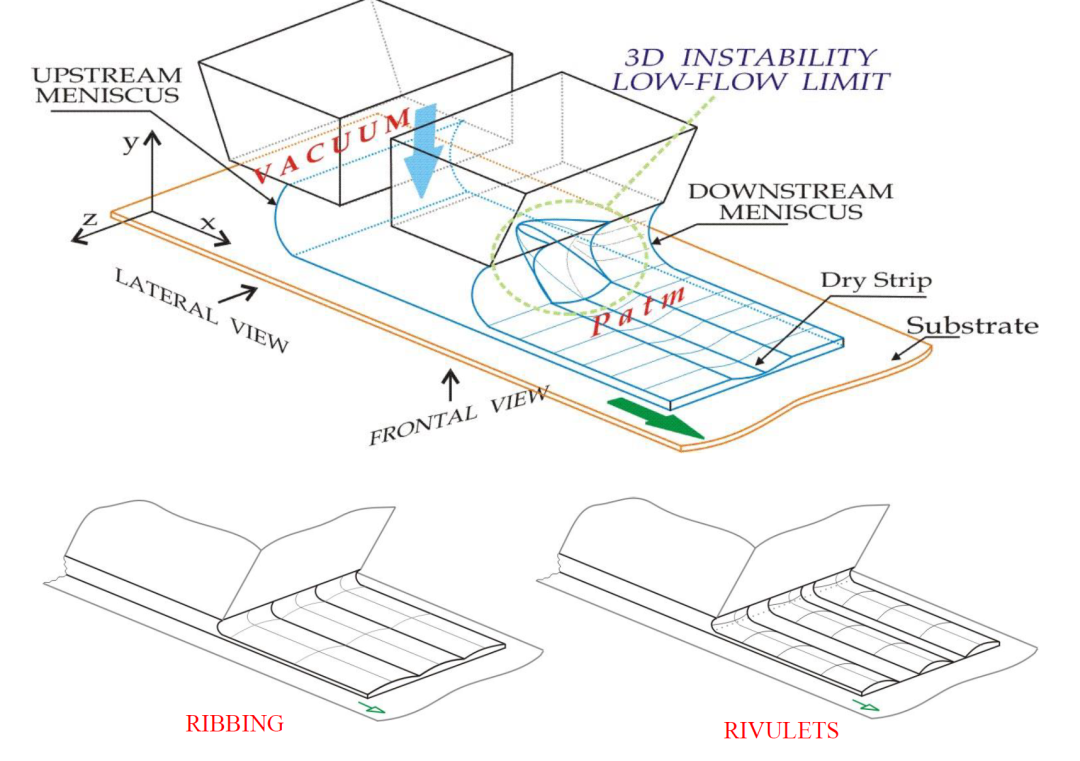

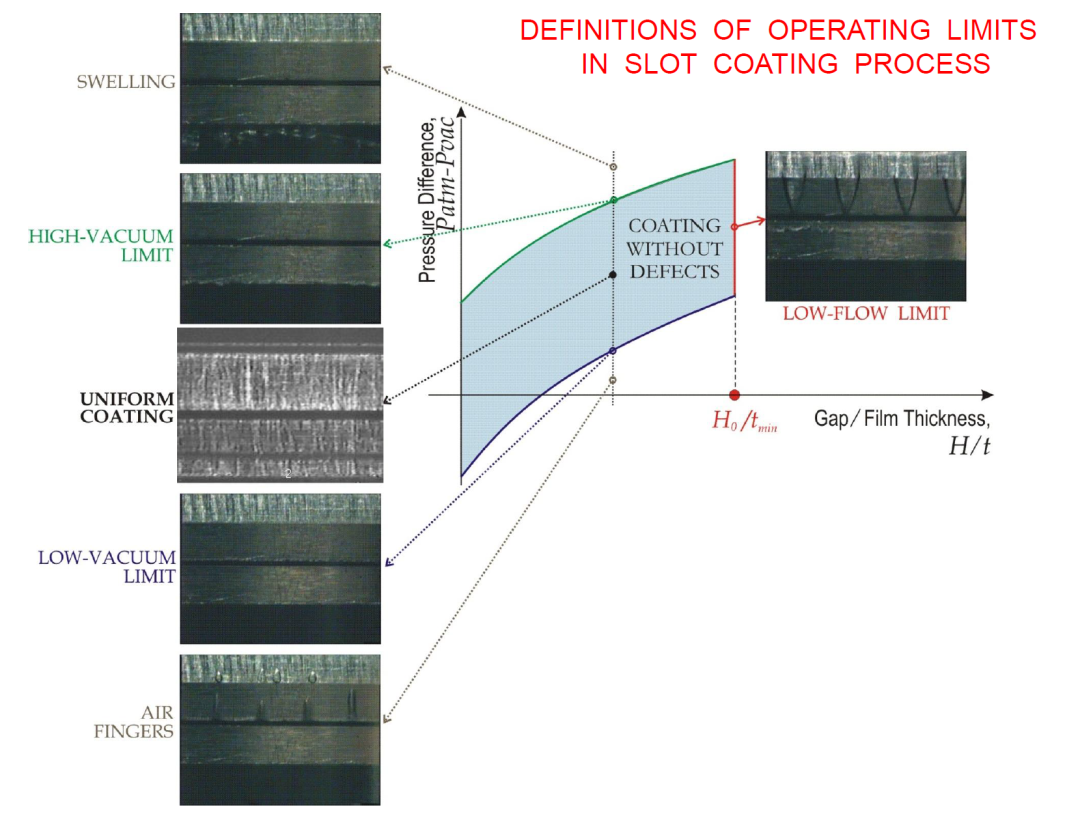

上图展示了真空箱如何通过负压稳定上游弯月面。当工艺参数跌出稳定窗口（Low-Flow Limit）时，流体不再是二维平铺，而是发生三维形变，导致****肋状纹（Ribbing）或直接断流（Rivulets）。这是流体力学对“盲目调机”最直观的惩罚。
