一、开篇：一个“反直觉”的真实提问

这周有位新星友申请开发票，我还在好奇哪家神仙公司能报销这个。仔细一看备注：“清华大学研究生，用于锂电学习。”

说实话，看到这种顶级学府的科班成员进圈，我压力瞬间上来了。 看来以后输出内容，必须得按“教材级”的标准来死磕了。感谢信任，也倒逼我把每一次的技术复盘做得更透彻。

巧的是，这周星球里刚好出现了一个非常有深度的提问。

坦白说，电化学理论并非我的强项。原本我想着简单解释一下机理就算了，结果看到留言区一堆星友在疯狂点赞催更，一副“看热闹不嫌事大”的样子😂。

好吧，既然答应了大家，那我就硬着头皮，陪大家啃一啃这块硬骨头。

觉得好的话，希望各位点赞转发~

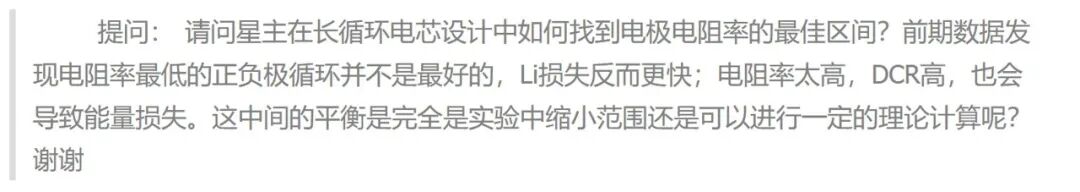

问题的核心非常明确且犀利：“星主，为什么我把极片电阻率做到了最低，初期DCR数据非常漂亮，但跑长循环时，容量衰减反而比那些高电阻率的方案还要快？”

这是一个非常反直觉的现象。在绝大多数工程师的认知里，做电池就是做减法：内阻越低越好，极化越小越好。

为了达成这个KPI，我们在工艺开发阶段通常会采取两个手段：

• 拼命加导电剂：SP不够加CNT，甚至上单壁管，把膜片电阻率压到极限。
• 拼命压实极片：把压实密度做到上限，恨不得把颗粒挤得严丝合缝。

在测试初期，你会看到BOL（Beginning of Life）的数据确实很漂亮：DCR低，倍率放电平台高。你可能会觉得这次稳了。

但只要循环跑起来，陷阱就出现了。你会发现容量衰减曲线在前几百圈还正常，然后突然开始加速跳水。拆解电芯一看，界面并不好，甚至有析锂。

这并不是你的配方做“错”了，而是你掉进了一个经典的“电阻率陷阱”。

对于追求长寿命的储能或长续航铁锂项目，盲目追求低电阻率，往往是研发方向上的重大失误。

二、机理

在深入分析之前，我必须先划定一个适用范围。今天讨论的“电阻率陷阱”，主要存在于长循环、厚电极、高能量密度的应用场景，比如储能（LFP）或者长续航EV的三元电池。

如果你做的是高倍率、快充电池（比如无人机或电动工具），那是另一套“力大砖飞”的逻辑，不在此列。但对于以“寿命”为核心的储能电芯来说，盲目降阻就是慢性自杀。

为了讲清楚这个机理，我想用那个经典的“物流园区”模型进行解释。

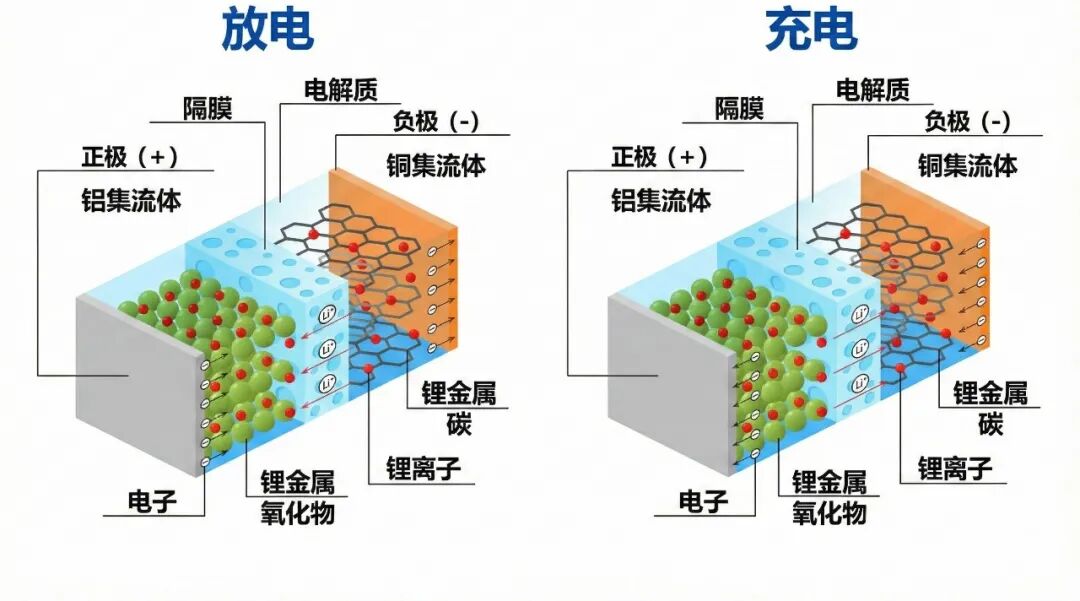

我们可以把电极内部（注意：不是外部导线）的传输过程，想象成一个繁忙的物流系统：

电子（）： 是骑摩托车的送货员。特点是跑得快，只要有缝隙就能钻，它走的是固相导电网络。

锂离子（）： 是开大卡车的送货员。特点是体积大（溶剂化后），必须要有宽敞的道路，它走的是液相孔隙通道。

当我们为了降低电阻率而采取极端手段时，其实是在给这个物流园区制造两个巨大的灾难：

陷阱 A：导电剂过量——“收费站”效应

当你为了追求极低的膜片电阻率，在配方里加入过量的导电剂（尤其是高比表面的纳米碳管或导电炭黑）时，你以为你在修路，其实你在修“收费站”。

导电剂的比表面积非常大，这些裸露的碳表面是电解液分解的温床。

• 摩托车（电子）确实跑得飞快，路很宽。但是每跑一圈，车子都要经过无数个“收费站”（活性位点），被强制收取“过路费”。

这个“过路费”就是副反应。过量的碳表面会不断消耗电解液，生成过厚的SEI膜，同时不可逆地消耗正极出来的活性锂。结果就是：路是通的，但货（锂）在半路上都被扣光了。这就是为什么低电阻率反而对应着高容量衰减。

陷阱 B：压实过死——“限高杆”效应

另一种降阻手段是拼命提高压实密度，试图通过颗粒间的紧密接触来降低接触电阻。

这相当于把物流园区的道路挤压得非常窄。

• 摩托车（电子）很爽，因为颗粒接触好了，它随便钻。
• 大卡车（锂离子）彻底瘫痪。压实太高导致孔隙率下降，曲折度急剧上升。

电解液进不去，大卡车被堵在极片表面的“大门口”。结果只有靠近隔膜那一层的活性物质在干活，深层的活性物质因为没有离子运过来，处于“失业”状态。这就是典型的液相传输受阻（极化）。

在长循环后期，这种堵塞会导致局部电流密度过大，直接诱发负极表面析锂。

三、数学逻辑

既然机理清楚了，很多工程师的第一反应还是：“道理我都懂，但我怎么知道我的配方是不是过剩了？界限在哪里？” 这时候，我们不能再靠“拍脑袋”或者“跑几十组DOE”来盲试了。我们需要引入一个电化学工程里最经典的无量纲参数—— （Wagner Number 的变体）。

大家不要被这个希腊字母吓到，这个公式是 Newman 模型里用来判断**“多孔电极反应均匀性”**的黄金判据。

我们先看公式： 这里面的参数很多：

: 电极厚度

: 活性比表面积

: 交换电流密度

: 有效电子电导率

: 有效离子电导率

但对于同一个配方体系（材料没变、厚度没变），前面这一大坨东西其实可以看作一个常数。真正决定生死的，是括号里的这一项：

这一项的物理意义非常直观：总阻力因子 电子阻力 + 离子阻力。

1. 短板效应：谁大谁是瓶颈

整个系统的反应均匀性，取决于这两个数值里“更差”的那一个（也就是分母更小的那个，导致倒数这一项更大）。

• 当 时（电子跑得慢），瓶颈在电子，反应集中在集流体侧。

• 当 时（离子跑得慢），瓶颈在离子，反应集中在隔膜侧（这是长循环最容易死的地方）。

2. 边际效应递减：为什么“堆料”是无效设计？

很多工程师觉得：不管离子慢不慢，我先把电子导电做得无穷大，总没坏处吧？大错特错。 这里的数学逻辑非常残酷。

我们来做个简单的推演（为了方便理解，假设前面的常数项归一化）：

• 场景 A（平衡状态）：假设离子导电 是 1，电子导电 也是 1。此时的总阻力因子 = 。
• 场景 B（疯狂堆料）：你觉得电阻还不够低，于是拼命加导电剂，把电子导电 提升到了 100（提升了100倍！）。离子导电 还是 1。此时的总阻力因子 = 。

结论看得见吗？你投入了高昂的成本（购买单壁管、纳米碳），牺牲了能量密度，引入了巨大的副反应风险（碳表面积激增），结果呢？你的总阻力因子仅仅从 2 降到了 1.01。

这就是电化学里的**“边际效应递减”。当 已经提升到与 同一个数量级，甚至更高时，继续降低电子电阻，对降低极化的贡献几乎为零。这时候，你以为你在优化设计，其实你在做“无效设计”，甚至因为副作用在做“负优化”**。

四、参数获取与实战复盘

搞懂了原理，接下来就是实操。很多工程师不做定量分析，理由通常是“参数测不到”。其实，这两个核心参数一个能测，一个能算。

我们需要获取两个数值：有效电子电导率 () 和 有效离子电导率 ()。

第一步：获取“电子导电率” ()

这个数据大家手头的设备都能测。

测试对象： 不要测粉末，要测涂布并辊压后的膜片（未注液）。

方法： 使用四探针电阻测试仪，测出膜片电阻率 。

关键点： 注意单位换算。设备读数通常是 。

公式：

如果读数是 ，倒数是 ，标准单位是 。

第二步：获取“离子导电率” ()

这个数据产线测不了，但可以通过Bruggeman公式进行修正计算。

基准值可查阅电解液规格书（TDS），找到本体电导率 ()。

通常商用电解液在25°C下约为 （即 ）。

修正系数： 离子在极片孔隙中走的是“弯路”，必须打折。

公式： 是极片压实后的孔隙率（比如30%即0.3）。

第三步：实战案例复盘我们回到开篇那个“反直觉”的案例。

假设工程师小王做了一款储能电池，为了降内阻，他加大了导电剂用量。我们来算一笔账：

电子端： 他测得膜片电阻率为 （导电性非常好）。换算后，电子电导率 。

离子端： 电解液本体电导率 ，极片压实比较高，孔隙率为 。计算得：。

终极 PK：电子供货速度：100，离子供货速度：0.16

结论：电子传输速度已经是离子传输速度的 600多倍（）。

在这个设计里，电子通道不仅是通畅，简直是极度过剩。这就好比传送带的速度是供料速度的600倍，传送带上全是空的。

这时候，如果你还试图通过“再加点单壁管”来提升性能，对总阻力的降低贡献几乎为零。相反，你为了维持这“600倍”的过剩优势，引入了大量的碳表面积，导致副反应剧增，直接拖垮了循环寿命。

五、仿真进阶：P2D模型

我们通过手算 和 完成了初筛。但手算有个致命弱点：它只能告诉你“静态”的瓶颈，无法告诉你电池在跑循环时，内部到底发生了什么动态变化。

这时候，我们就需要用到 Newman P2D 模型（准二维模型）。

很多工程师一听“仿真”就头大，觉得是高数题。其实你把它当成一个“CT扫描仪”就很好理解了。

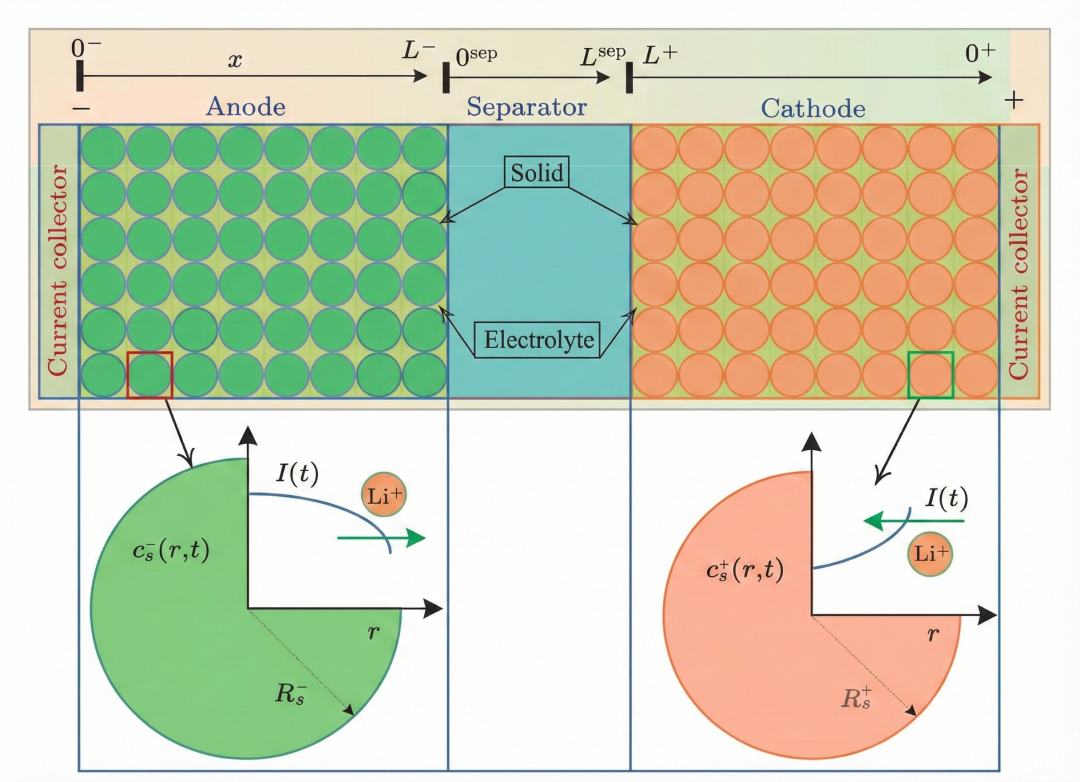

1. P2D 到底是个啥？

所谓的“准二维”（Pseudo-Two-Dimensional），其实就是描述电芯内部两个最关键的维度：

• 维度一（X轴）：宏观高速路。 也就是极片的厚度方向（从铜箔

负极 隔膜 正极 铝箔）。模型计算锂离子在电解液里怎么游动。

• 维度二（r轴）：微观卸货区。

模型假设每一个活性材料颗粒都是球体，计算锂离子钻进颗粒内部后，怎么扩散到圆心。

为什么我们需要它？

因为实验测不到。你测DCR，测的是正负极的总和；你测电压，测的是外部结果。但 P2D 模型能利用数学方程，算出极片内部每一微米处的实时状态。

2. 在这个问题里，P2D 能看到什么？

回到我们“电阻率极低”的案例。如果我们把导电剂加得特别多，P2D 模型会生成一张非常典型的“反应速率分布图”：

• 理想状态： 反应速率在整个极片厚度上是一条平滑的直线。这意味着靠近隔膜的地方和靠近集流体的地方，大家干活一样累。
• 异常状态（电子过剩）： 当电子导电率远大于离子导电率时，模型会显示，靠近隔膜一侧的反应速率飙升，而靠近集流体一侧几乎不反应。

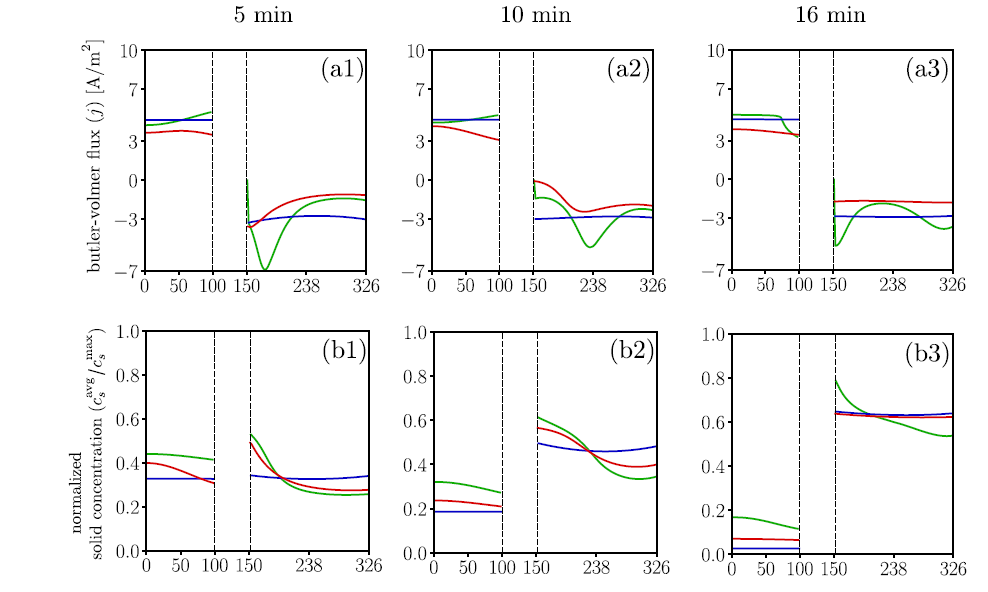

我花了很长时间终于找到一张图，可以展示了‘导电性过强/离子传输受阻’的连锁反应：

• 纵轴 ()：代表颗粒“吃饱了没”或者“还有多少电”。数值越高，说明颗粒里锂越多。
• 横轴 (Cell Position)：电池厚度方向。150-326 是正极区域（右侧）。

第一行（干活快慢）： 看图 (a1) 的绿线（MPET模型）。在放电初期，靠近隔膜处（横坐标150）的反应速率出现惊人的尖峰。这意味着，因为电子来得太容易，离子却跑得慢，所有反应都拥堵在了‘家门口’（隔膜处）。

第二行（吃得饱不饱）： 这种拥堵直接导致了图 (b3) 的结果。放电才进行一会儿，门口的颗粒已经‘吃撑’了（浓度过高，绿线左侧高起），而里面的颗粒还没怎么出力。

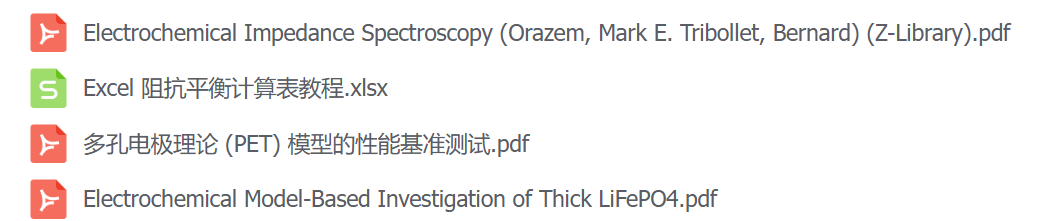

源文件《多孔电极理论 (PET) 模型的性能基准测试》已上传星球。

这种不均匀的极化，就是导致循环跳水的核心原因——局部区域先崩了，整个电芯就挂了。

六、怎么用它找拐点？（实操）

在工程上，我们不需要手算复杂的偏微分方程。我们可以利用 P2D 仿真工具（如商业软件 COMSOL，或开源的 PyBaMM、MPET 等）做一个 Parameter Sweep（参数扫描）：

（PyBaMM是这几年国外最红的开源项目，安装只需一行命令 (pip install pybamm)

• 设定变量： 导电剂含量（对应电子电导率 σ）。
• 设定目标： 放电末端的极化电压 或 容量保持率。
• 运行扫描： 从 0.5% 扫到 3.0%。

你会得到一条曲线：

起初，随着导电剂增加，极化迅速下降（收益极高）。

但到了某个点（比如 1.2%），曲线突然变平了。

这个拐点，就是你的“黄金阈值”。 再往后加，全是浪费。

七、验收：EIS 才是你的“质检卡尺”

理论算得再好，仿真跑得再溜，最终还得看实物。

怎么验证你的设计是不是达到了“电子-离子平衡”？是靠跑500圈循环等结果吗？那太慢了。

你需要一把即插即用的“快尺”—— EIS（电化学阻抗谱）。

很多工程师看 EIS 只盯着两个数：欧姆阻抗（）和电荷转移阻抗（）。

但在长循环设计的“平衡”问题上，这两个数其实看不出深层问题。你需要关注的是中低频区的“多孔电极特征”。

1. 别只看半圆，要看“尾巴”

在理想的平板电极上，低频区应该是一条垂直的电容线。

但在我们这种多孔电极里，锂离子在孔隙里爬行，电子在碳网里爬行，这在阻抗谱上表现为一种特殊的传输线模型（Transmission Line Model, TLM）特征。

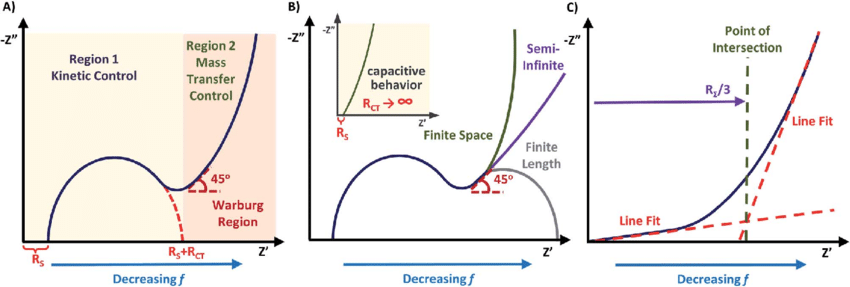

你需要重点观察 45度 Warburg 扩散区 的形态：

• 正常设计： 扩散尾部平滑，且 45度区域长度适中，快速过渡到垂直的电容区。
• 异常设计（电子严重过剩/离子受阻）： 你会发现 45 度区域变得非常长，甚至出现扭曲、变宽。这意味着离子在孔隙深处的传输极其困难，有效离子的穿透深度远小于极片厚度。

2. 判据：透过现象看本质

如果你发现你的配方 DCR（高频阻抗）很低，但 EIS 图谱上的 扩散阻抗部分（低频） 占比异常大，这就是典型的“偏科”。

说明你把电子的高速路修得再好，离子还在走泥巴路。这时候，你要做的不是加导电剂，而是去调整压实、优化电解液浸润，或者改善造孔。

（注：关于如何通过 EIS 精确计算离子扩散系数和电子电导率的比值，需要用到等效电路拟合。我推荐一本行业圣经《Electrochemical Impedance Spectroscopy》，电子版干货我已经上传至星球资料库，建议下载研读。）

3. 黄金阈值参考

最后，很多星友问具体的比例标准。根据行业经验，针对不同材料体系，电子电导率σ与 离子电导率 κ 的推荐比值范围如下：

• LFP 储能体系：建议控制在[星球]倍左右。
• NCM 高镍体系：由于三元材料本征导电性差，这个比值可以适当放宽到 [星球] 倍区间。

（注：具体数值涉及核心设计 Know-how，为保护星球老成员权益，完整对照表已更新至知识星球）

八、结尾

写到这里，我想大家应该明白了。

电芯设计从来不是简单的“堆料”——不是电阻越低越好，也不是压实越高越好。

它是一门“平衡的艺术”。

• 初级工程师看参数（DCR越低越好，压实越高越好）。
• 高阶工程师看逻辑（电子与离子的动力学匹配）。

从盲目试错的 DOE，到利用 公式手算，再到 P2D 仿真建模，这就是一个工程师从“经验驱动”向“模型驱动（数据派）”进阶的必经之路。

拒绝盲目试错，学会用数据说话，这才是应对行业内卷的唯一解法。
