为什么说厚电极是“系统工程”？

导言：一场“增厚”的革命#

在锂电池的“能量密度”战场，每一寸空间都寸土必争。当材料化学的创新逐渐逼近天花板，一个最“朴素”的物理方法成为了行业的希望：厚电极技术。

逻辑很简单：电极越厚，活性物质越多，能量密度自然就越高。

然而，理想很丰满，现实很骨感。这个“简单”的增厚，却带来了一系列复杂的系统性难题。电极从100μm增加到200μm，其内部的“世界”已截然不同。

“增厚”带来的最大挑战，就是浸润和传输的急剧恶化。电解液“渗不进”、离子“跑不快”、电子“传不到”，导致电池性能严重“跳水”。

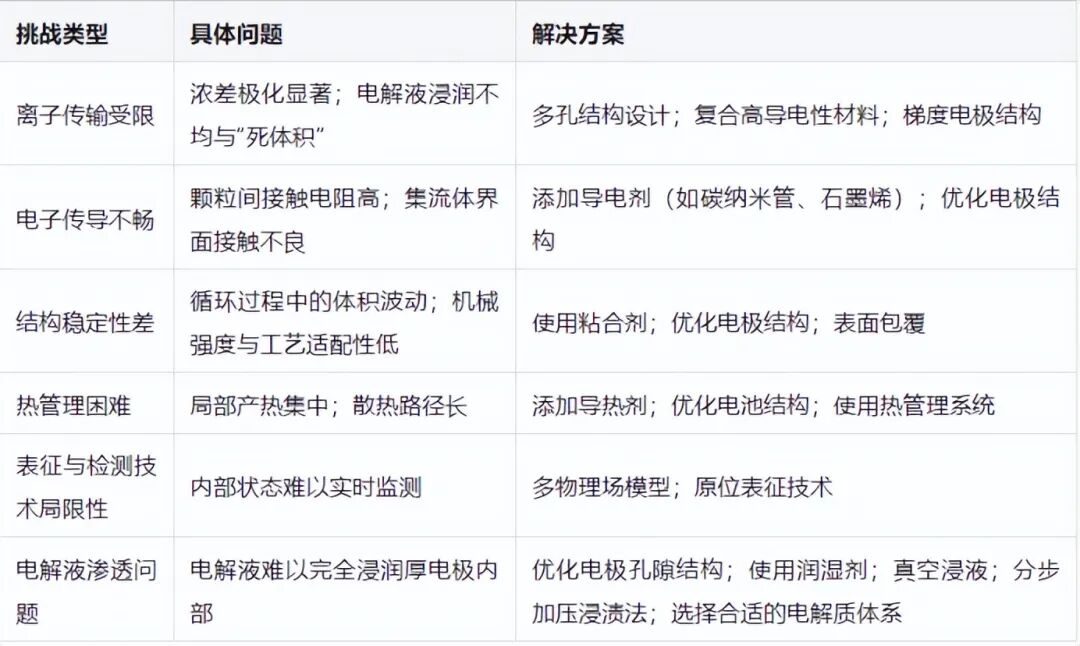

本文将为你深入拆解厚电极开发中公认的6大核心瓶颈，并探讨行业内正在实践的突破性解决方案。

🧱 瓶颈一：电解液渗透（The Permeation Problem）#

挑战： 电极变厚，电解液就像试图渗透一块“湿海绵”变成了渗透一块“压缩饼干”。电极内部的孔隙通道变得更长、更曲折，极易导致“浸润死区”，使大量活性物质“有电无处放”。

解决方案：

1. 优化孔隙结构：为电解液“修路”
增加孔隙率： 通过优化压实工艺，将电极孔隙率从30%提升至45%，电解液饱和度可从70%跃升至95%。
优化孔径分布： 使用不同粒径的活性材料和导电剂，确保存在足够的“高速公路”让电解液均匀渗透。
设计梯度孔隙： 采用“外松内紧”（表面孔隙率高，内部低）的设计，可使电解液浸润时间缩短40%。
2. 电极表面改性：增强“亲和力”
通过涂覆亲液性涂层（如氧化铝、二氧化钛）或进行等离子处理（引入亲水基团），增强电极对电解液的“亲和力”，让电解液“乐意”进入。
3. 工艺辅助：真空与加热“双管齐下”
真空浸液： 在真空（如<-90 kPa）下注液，强制“抽”出电极内部的残余气体，使电解液饱和度从60%提升至95%。
加热浸液： 在40-60℃下，电解液黏度降低，流动性提升，渗透阻力减小，可使渗透时间缩短50%。

🏃 瓶颈二：离子传输（The Ion Transport Lag）#

挑战： 锂离子在电解液中的迁移路径变长了数倍，导致扩散阻力（即“堵车”）呈指数级增长，尤其是在高倍率充放电时，电池极化严重，容量大幅下降。

解决方案：

1. 构建三维多孔结构

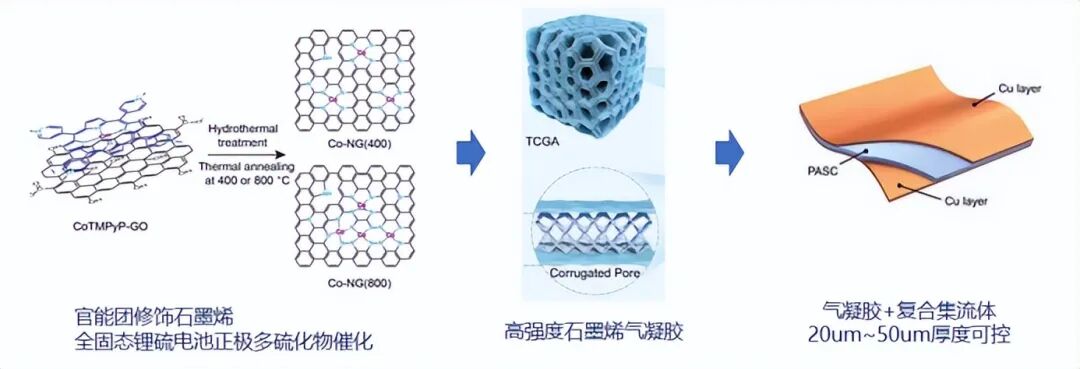

多孔集流体： 采用泡沫金属或纳米纤维网络作为“骨架”，为离子提供“立交桥”式的三维传输通道。
三维导电/导液网络： 引入石墨烯气凝胶、碳纳米管阵列等，构建连续的导液通道。例如，石墨烯气凝胶电极的电解液接触面积可增加3倍，渗透时间缩短60%。

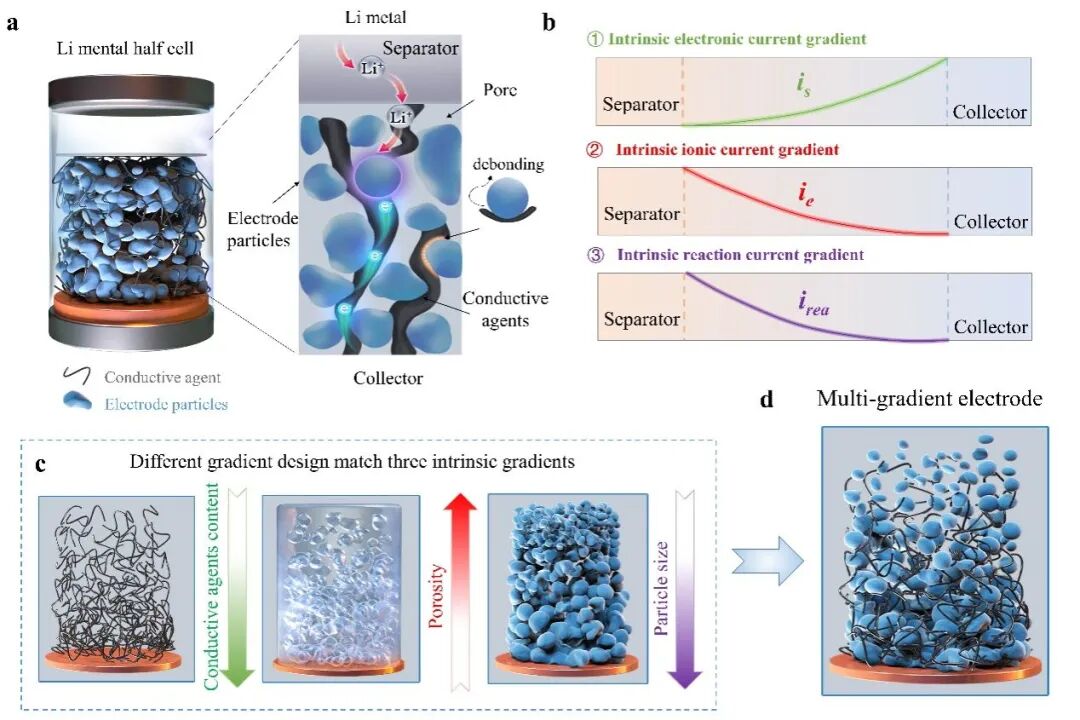

2. 控制颗粒尺寸与分布
合理搭配大小颗粒，或设计“表面颗粒小、内部颗粒大”的梯度分布，优化堆积结构，平衡渗透与压实。

⚡ 瓶颈三：电子传导（The Electron Path Blockage）#

挑战： 电极变厚，电子从集流体“奔赴”活性物质的距离也变长了。如果导电网络（如导电剂）分布不均，就会产生大量“绝缘孤岛”，导致活性材料利用率低下。

解决方案：

1. 优化导电剂网络
选择高效导电剂（如碳纳米管、石墨烯），并优化分散工艺，确保电子传导路径在三维上“路路通”。
2. 创新电极结构设计
多层复合电极： 设计“三明治”结构，如集流层（高导电）、反应层（高活性）和导液层（高孔隙率），实现功能解耦。
纤维状电极： 采用碳纤维等一维材料作骨架，构建快速导电导液“双通道”，可使电解液传输速率提升5倍。

🛡️ 瓶颈四：机械稳定性（The Structural Integrity Risk）#

挑战： 电极增厚，粘合剂的“担子”更重了。在反复的充放电（膨胀/收缩）循环中，厚电极更容易出现开裂、粉化、甚至从集流体上剥离，导致电池寿命急剧缩短。

解决方案：

1. 优化粘合剂体系
选择高粘结力、高柔性的粘合剂（如PVDF与CMC的复合体系），并通过喷雾干燥等技术优化其分布，确保“粘得牢、分布匀”。
2. 强化电极结构
采用梯度孔隙率设计，平衡机械强度与渗透性。
使用原子层沉积（ALD）等技术在活性材料表面形成“保护层”，提高结构稳定性。

🔥 瓶颈五：热管理（The Thermal Runaway Danger）#

挑战： 厚电极的产热量更大，但“体”厚导致散热更难，热量容易在电极内部“闷”住。这不仅加速材料老化，更会增加局部过热、引发热失控的风险。

解决方案：

1. 提升电极导热性
在电极内部添加高导热性材料（如碳纤维、金属颗粒），构建“导热通路”，把内部热量快速传导出来。
2. 强化系统级散热
设计更高效的电池包结构（如微通道冷却），并配合强大的热管理系统（如液冷或风冷），确保电池温度始终处于25-40℃的安全工作区间。

🏭 瓶颈六：制造工艺（The Manufacturing Hurdle）#

挑战： 所有设计上的“奇思妙想”，最终都要面对“量产”的拷问。厚电极对涂布、干燥、辊压、注液等所有环节的精度和稳定性都提出了“变态”级的要求。

解决方案：

（一）涂布与干燥工艺

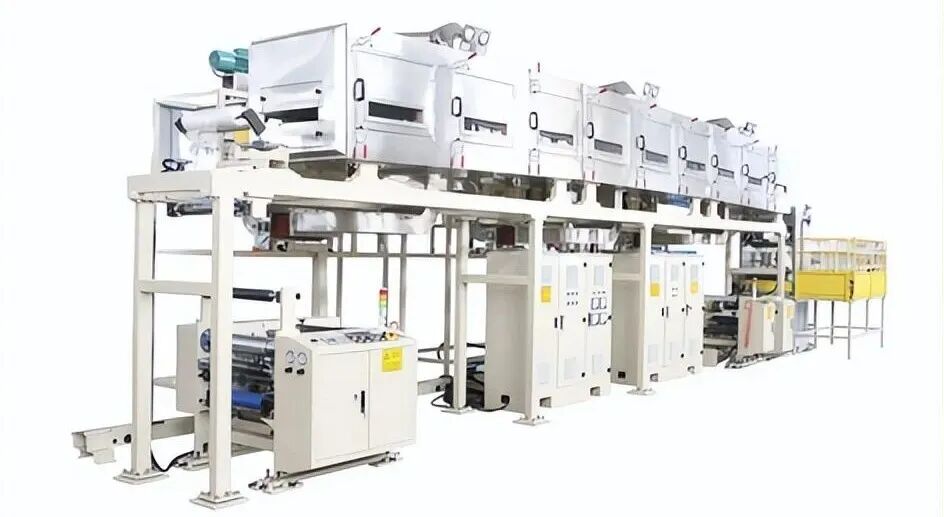

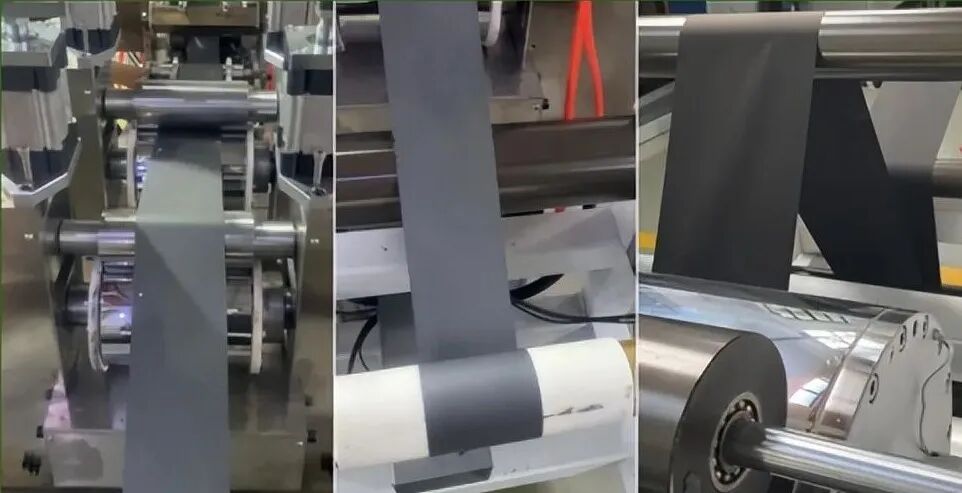

精密涂布控制： 采用狭缝式涂布等技术，将厚度偏差控制在±2 μm以内，避免“厚边”现象。行业内的先进实践正致力于集成“实时厚度监测与动态反馈”闭环系统，将厚度偏差控制目标提升至±1μm的极限范围内，并通过模块化设计增强对高粘度、高固含量浆料的适应性。
两步干燥法： 先低温（60℃）预干，再高温（120℃）终干，避免溶剂过快挥发导致极片开裂（可降低裂纹密度80%）。

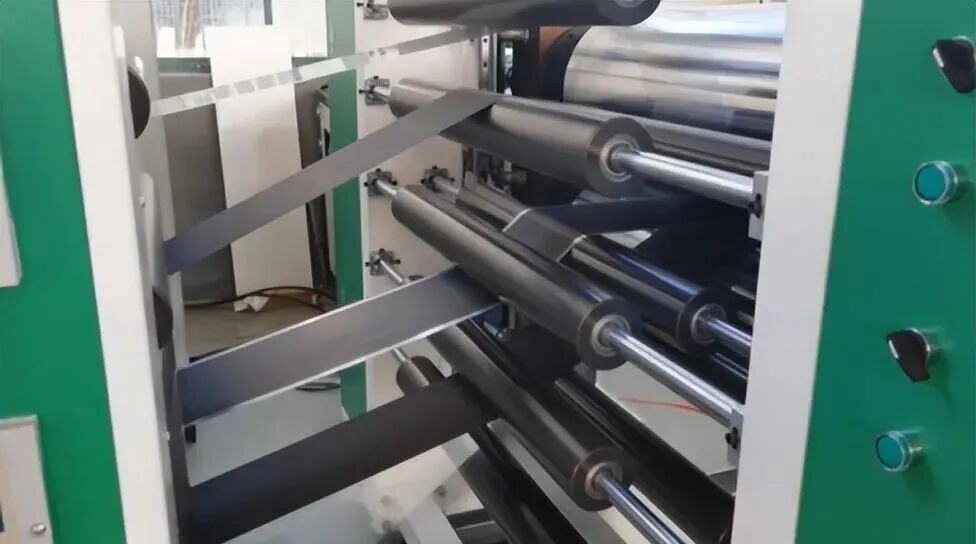

（二）辊压与分切工艺
梯度与低压辊压： 将辊压压力控制在<100MPa，避免孔隙率过度降低。更先进的工艺会采用“多段式压力梯度调控”（例如50-100MPa分段可调），在保持整体孔隙率（如35%-40%）的同时，显著提升电极的厚度均匀性。

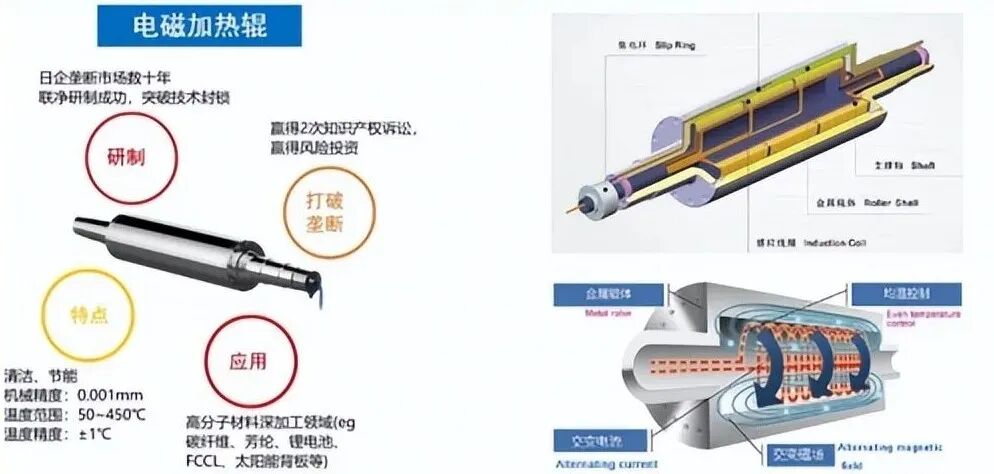

精准辊温控制： 采用辊面自加热技术（如电磁加热辊） 已成为一大趋势。相比传统外部加热，它能实现辊面温度的精准均匀控制（如温控±1℃，温差<2℃），辅助软化粘合剂，增强颗粒结合力，从而提高电极的机械强度并改善循环性能。
激光打孔导液通道： 在电极表面用激光打出微米级（50-100 μm）的导液通道，构建直接导液路径，可使电解液饱和度从70%提升至95%。
（三）真空注液与陈化
深度真空注液： 在<-90 kPa的真空下注液，强制排除气泡。
长时间陈化： 注液后静置12-24小时，让电解液通过毛细作用“自然渗透”，使离子电导率提升40%。
