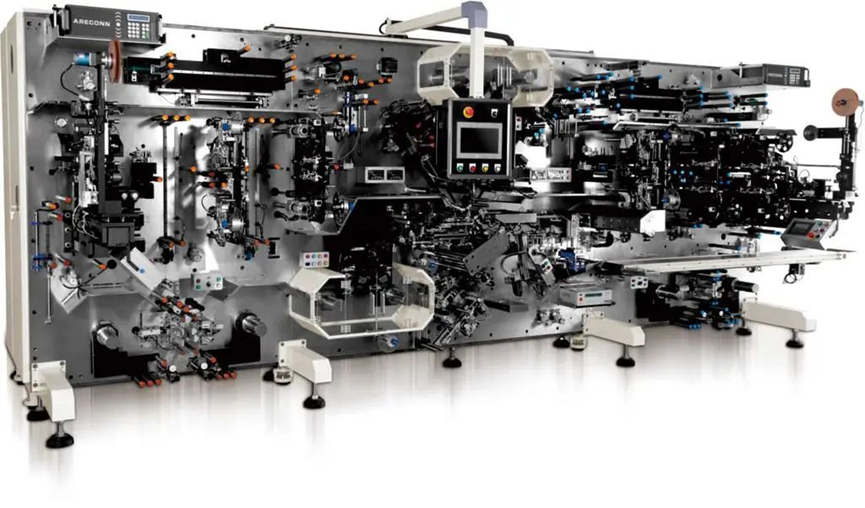

3.2.1 基本定义与约定#

先把符号定义清楚。第二章已经定义了大部分变量，这里补充极耳相关的专用符号，并且把第二章的层叠顺序再强调一次——层叠顺序对理解正负极极耳间距公式的差异至关重要。

符号

定义

说明

r

卷针半径

卷芯最内层的起始半径

dₙ

第 n 层负极厚度

含集流体 + 双面涂层

nₙ

第 n 层下隔膜厚度

Dₙ

第 n 层正极厚度

含集流体 + 双面涂层

Nₙ

第 n 层上隔膜厚度

Lₙ

第 n 层极组厚度

Lₙ = nₙ + dₙ + Nₙ + Dₙ

a 正 n

第 n 层正极极耳间距

第 n 个正极极耳到第 n+1 个正极极耳的极片长度

a 负 n

第 n 层负极极耳间距

第 n 个负极极耳 到第 n+1 个负极极耳的极片长度

卷绕层叠顺序（自内向外）：下隔膜 (n) → 负极 (d) → 上隔膜 (N) → 正极 (D)。

再说一次：正极位于极组的最外层，负极位于极组的内侧。同一个极组内，正极的卷绕半径比负极大。这个结构差异是正负极极耳间距公式不同的根本原因。

关于卷绕半径的约定：本章在推导极耳间距时，取该层材料的外边缘半径作为计算半径。第二章在分层计算料带长度时取的是中径，取中径或外边缘仅影响绝对值的常数项偏移，不影响逐圈递增量2πt，仅对各层间距的绝对值有微小影响。工程上两种方式都可以，关键是保持一致。

3.2.2 第一层极耳间距与卷针的对应关系#

卷绕电芯前两个极耳能不能对齐，取决于第一个极耳间距与卷针周长的匹配关系。第一个极耳间距必须恰好等于该极耳所在层的卷绕周长。

这句话是整个模型的起点。我拆开看正极和负极。

正极第一层极耳间距：

正公式

物理含义：正极位于极组最外侧（隔膜 - 负极 - 隔膜 - 正极）。正极第一个极耳的位置，距离卷针中心的半径是多少？从卷针中心出发，先经过下隔膜 n₁，再经过负极 d₁，然后到达正极。所以正极第一圈的卷绕半径等于 r + n₁ + d₁。正极第一个极耳到第二个极耳之间的极片长度，必须等于这个半径对应的周长，这样第一圈卷完后，第二个正极极耳才能转回到跟第一个对齐的位置。

负极第一层极耳间距：

负公式

物理含义：负极的第一个极耳在第一圈，第二个极耳在第二圈。从第一个负极极耳出发，极片需要绕卷针走一整圈才能到达第二个极耳的位置。这一圈里，负极上方依次叠了上隔膜 N₁和正极 D₁，然后进入第二圈又叠了下隔膜 n₂和负极 d₂。但从负极自己的视角看，它走一圈后回到的位置，其半径等于起始半径加上一个完整极组厚度 L₁。所以 a 负 1 = 2π(r + L₁)。

关键观察：a 负 1 > a 正 1，差值为 2π(D₁ + N₁)。

3.2.3 第 n 层极耳间距的通用公式#

把第一层的逻辑推广到任意第 n 层。每个极耳间距都对应该极耳所在位置的卷绕周长：

正极第 n 层极耳间距：

正公式

物理含义：第 n 层正极的卷绕半径 = 卷针半径 r + 前 (n-1) 层的累计极组厚度 + 第 n 层下隔膜 + 第 n 层负极。这就是正极在第 n 层”坐”的位置。

负极第 n 层极耳间距：

负公式

物理含义：第 n 层负极极耳到第 n+1 层负极极耳的间距，等于 2π乘以前 n 层累计极组外径。

你可以验证一下：当 n=1 时，公式 (3-3) 退化为公式 (3-1)，公式 (3-4) 退化为公式 (3-2)。

3.2.4 相邻极耳间距差值的物理含义（核心结论）#

这是整章最重要的结论，所有后续内容都建立在这上面。

从公式 (3-3) 和 (3-4) 中取相邻两层的差值：

正极：

正正公式

负极：

负负公式

现在，做一个关键简化。在理想状态下，各层厚度恒定：d₁=d₂=…=d, n₁=n₂=…=n, D₁=D₂=…=D, N₁=N₂=…=N, 则 L₁=L₂=…=L=t。

此时公式 (3-5) 和 (3-6) 都变成同一个结果：

公式

★ 核心结论（请务必记住）：

在各层厚度理想恒定的状态下，卷绕电芯中每个极耳间距呈现等差递增趋势，公差 = 2πt。

即每个极耳间距比上一个多出 2πt，恰好等于一层极组厚度对应的周长增量。

这就是第二章 2.1.2 节预告的那个结论：“相邻圈周长递增量恒为 2πt”。本章完成了从极耳间距角度的完整推导，证明了极耳间距的递增规律和卷绕周长的递增规律是同一件事。

这也是”变间距模切”的理论基础：模切时每个极耳间距必须比上一个长出 2πt，才能保证卷绕后极耳对齐。

图 3-3 极耳间距差与极组厚度的对应关系*

3.2.5 数值算例：极耳间距序列计算#

光看公式没有感觉，算一遍就清楚了。沿用第二章 18650 算例的参数。

已知条件：

r = 2.5mm, d = 0.165mm, n = 0.018mm, D = 0.159mm, N = 0.018mm

t = L = 0.360mm, 2πt = 2.262mm

计算前 5 层负极极耳间距（用公式 3-4）：

层数 n

卷绕半径 r+ΣLᵢ (mm)

a 负 n = 2π×半径

与上层差值

1

2.500 + 0.360 = 2.860

17.97

—

2

2.500 + 0.720 = 3.220

20.23

2.26

3

2.500 + 1.080 = 3.580

22.49

2.26

4

2.500 + 1.440 = 3.940

24.76

2.26

5

2.500 + 1.800 = 4.300

27.02

2.26

差值恒为 2.26mm = 2π×0.360。验证了公式 (3-7)。

同样算前 5 层正极极耳间距（用公式 3-3）：

层数 n

卷绕半径 r+Σ(n-1)Lᵢ+n+d (mm)

a 正 n

与上层差值

1

2.500 + 0 + 0.018 + 0.165 = 2.683

16.86

—

2

2.500 + 0.360 + 0.018 + 0.165 = 3.043

19.12

2.26

3

2.500 + 0.720 + 0.018 + 0.165 = 3.403

21.38

2.26

4

2.500 + 1.080 + 0.018 + 0.165 = 3.763

23.64

2.26

5

2.500 + 1.440 + 0.018 + 0.165 = 4.123

25.91

2.26

两个观察：

第一， 正极和负极的极耳间距差值都是 2.26mm，公差相同。但每一层的绝对间距不同。同一层中，a 负 n > a 正 n，差值恒为 2π(D+N) = 2π×0.177 = 1.11mm。正极间距系统性地比负极短约 1.1mm。模切时正极和负极的刀距必须分别设定。

第二， 这 2.26mm 就是模切时每把刀距需要比前一把多出来的长度。如果模切机做不到逐刀变间距，就会产生累积错位。到底会累积多少？下一节定量算。

3.3.1 方形电池的极耳间距公式#

回顾第二章 2.1.3 节：方形卷针截面由两条长度为 a 的直边和两端半径为 r 的半圆弧组成。第 n 圈周长为：

相邻圈周长递增量：

（与圆柱完全相同）

直边段 2a 是常数，不随圈数变化；变化的只有两端弧段的半径。所以极耳间距的递增量仍然是 2πt，这个结论对方形电池完全成立。

但极耳间距的绝对值要大得多。把 3.2 节的公式改写成方形版本：

方形正极第 n 层极耳间距：

正公式

方形负极第 n 层极耳间距：

负公式

和圆柱版本（公式 3-3、3-4）相比，就是在前面加了 2a。所有差值公式（3-5、3-6、3-7）完全不变。

3.3.2 数值算例：280Ah 方形电池的极耳间距序列#

沿用第二章 280Ah 算例的参数：

参数

数值

卷针直边长度 a

86mm

卷针 R 角半径 r

2.5mm

正极厚度 D

0.155mm

负极厚度 d

0.165mm

隔膜厚度 n = N

0.014mm

极组厚度 t

0.348mm

2πt

2.187mm

为简化演示，这里以第二章结构路径给出的 41 圈来计算。

前 5 层负极极耳间距（公式 3-9）：

层数 n

R 角弧段半径 r+ΣLᵢ

弧段周长 2π×半径

a 负 n = 2a+ 弧段

与上层差值

1

2.500 + 0.348 = 2.848

17.90

189.90

—

2

2.500 + 0.696 = 3.196

20.08

192.08

2.19

3

2.500 + 1.044 = 3.544

22.27

194.27

2.19

4

2.500 + 1.392 = 3.892

24.46

196.46

2.19

5

2.500 + 1.740 = 4.240

26.64

198.64

2.19

差值恒为 2.19mm = 2π×0.348。

和圆柱电池的关键对比：

比较项

18650 圆柱

280Ah 方形

第 1 层负极间距

17.97mm

189.90mm

第 1 层正极间距

16.86mm

188.84mm

相邻层差值

2.26mm

2.19mm

正负极同层间距差

1.11mm

1.06mm

间距中直边段占比

0%（无直边）

90.5%（第 1 层）

两个关键观察：

第一， 方形电池的极耳间距比圆柱大一个数量级（190mm vs 18mm），但差值几乎一样（2.19mm vs 2.26mm，区别只是极组厚度不同：0.348 vs 0.360）。这意味着方形电池每层极耳间距的递增量只占间距本身的 1.1%，而圆柱占 12.6%。从模切精度的角度看，方形电池的逐层递增更难被”感知”，对模切机间距精度的相对要求反而更低。

第二， 第 1 层间距中 90% 以上是直边段的贡献。极耳间距≈189mm，其中直边段 172mm，弧段只有 17~18mm。极耳几乎一定是在直边段上。 但”几乎”不够，你必须验证它确实没有落在弧段里。这就是下一节要解决的问题。

3.3.3 极耳落点的 R 角避让判断#

这是方形电池极耳间距设计中最容易被忽视但最致命的环节。

先搞清楚一圈的结构。方形卷芯一圈展开后可以分成四段：

直边 A (长度 a) → R 角弧段 1 (长度π(r+nt)) → 直边 B (长度 a) → R 角弧段 2 (长度π(r+nt))

极耳的绝对位置（从卷绕起点算起的累计距离）减去前若干整圈的周长，就得到极耳在当前圈内的相对位置。这个相对位置落在直边段就是安全的，落在 R 角弧段就要警惕。

判断方法：

设第 n 个极耳从卷绕起点算起的累计距离为 Sₙ = a₁ + a₂ + … + aₙ₋₁（前 n-1 个间距之和），当前圈为第 k 圈（k = 该极耳对应的卷绕层数），则极耳在第 k 圈内的相对位置为：

其中 Cᵢ是第 i 圈的周长。

然后把 p 与该圈的四段边界比较：

区间

范围

极耳是否安全

直边 A

0 ≤ p < a

✓ 安全

R 角弧段 1

a ≤ p < a + π(r+kt)

✗ 不安全

直边 B

a + π(r+kt) ≤ p < 2a + π(r+kt)

✓ 安全

R 角弧段 2

2a + π(r+kt) ≤ p < Cₖ

✗ 不安全

安全距离要求：极耳边缘距 R 角弧段起点应≥5mm。即不仅极耳中心不能在弧段内，极耳的边缘（极耳宽度的一半）也不能侵入弧段。

280Ah 算例的具体验证（延用第二章280Ah案例）：

以第 1 层为例。假设入料起点在直边 A 的起始位置。

第 1 层弧段 1 的范围：86mm ≤ p < 86 + π×2.848 = 86 + 8.95 = 94.95mm 第 1 层弧段 2 的范围：172 + 8.95 = 180.95mm ≤ p < 189.90mm

极耳位置取决于第一个极耳的入料位置（通常由设备设定）。假设第一个正极极耳设在 p = 43mm（直边 A 中部），极耳宽度 10mm。极耳占据 38~48mm，远离弧段 1（起点 86mm），安全距离 38mm。✓

但到了外层，情况可能发生变化。随着圈数增加，弧段长度增大（弧段=π(r+kt)，k 越大弧段越长），直边段占比逐渐降低。我们看第 41 层：

第 41 层弧段 1 长度：π×(2.5 + 41×0.348) = π×16.768 = 52.67mm 第 41 层弧段 2 长度：同上，52.67mm 第 41 层直边段占比：2×86 / (172 + 2×52.67) = 172 / 277.34 = 62%

弧段从第 1 层的 9mm 宽长到了第 41 层的 53mm 宽。极耳落在弧段里的概率从第 1 层的 9.4% 上升到第 41 层的 38%。外层极耳踩到 R 角的风险远高于内层。

如果某层极耳经过计算确实落在了 R 角弧段内或距离弧段边界不足 5mm，怎么处理？有三种策略：

策略一：整体平移极耳起始位置。 把第一个极耳的入料位置前移或后移几毫米，使所有极耳的落点整体偏移。这会同时改变所有层的落点，可能解决某些层的问题但引入另一些层的问题。需要逐层验证。

策略二：微调单个极耳间距。 对落在 R 角附近的特定极耳，将其间距微调±几毫米，使其从弧段边缘移到直边段上。但这会导致该极耳相对于理想位置产生对应的错位量，需要在对齐规格允许范围内操作。

策略三：调整入料角度。 通过改变卷针的初始旋转角度来移动极耳落点。但第二章 2.5.4 节已经强调过：入料位置与 R 角的安全距离是底线，不能为了极耳对齐或 R 角避让而把入料端毛刺推到 R 角处。 调之前先确认入料端的安全。

实际操作建议： 在模切间距确定之前，先用 Excel 或计算器把 41 层（或你的实际圈数）的极耳落点全部算出来，逐层标记是否在安全区域内。发现问题的层提前调整间距或起始位置，不要等到试卷才发现。
