【写在前面：一份特殊的礼物】

这篇文章，是写给星球里一位叫 “偏爱” 的朋友，以及所有刚入行、在产线感到迷茫的兄弟们。

前两天，“偏爱”在星球提问：

“社招跨行零基础，刚入职就被扔在现场，每天都在做滤浆料这些杂事，感觉什么都学不到，很慌……”

这种焦虑我太熟悉了。在锂电车间，你每天面对的是黑乎乎的浆料、转动的双行星搅拌机、和永远测不准的粘度。当问题发生时，你只能像无头苍蝇一样去试：试时间、试转速、试温度。

这是因为你只看到了“操作”，没看到“逻辑”。

为了回答这个问题，我熬了几个通宵，整理了这份 11000字的《搅拌工艺QFD实战手册》。

**今天，我们不背诵枯燥的参数，而是用 **QFD（质量功能展开） 的上帝视角，把“搅拌”这个黑箱拆解开。

一、概念锚定——从材料微观特性看流变本质

在深入工艺之前，我们要先回答一个终极问题：为什么锂电池浆料这么难伺候？为什么有的浆料放一晚就沉底？为什么有的浆料涂布时好好的，烘干后全是橘皮？这并非玄学，而是由浆料中三种核心材料的微观物理化学特性决定的。

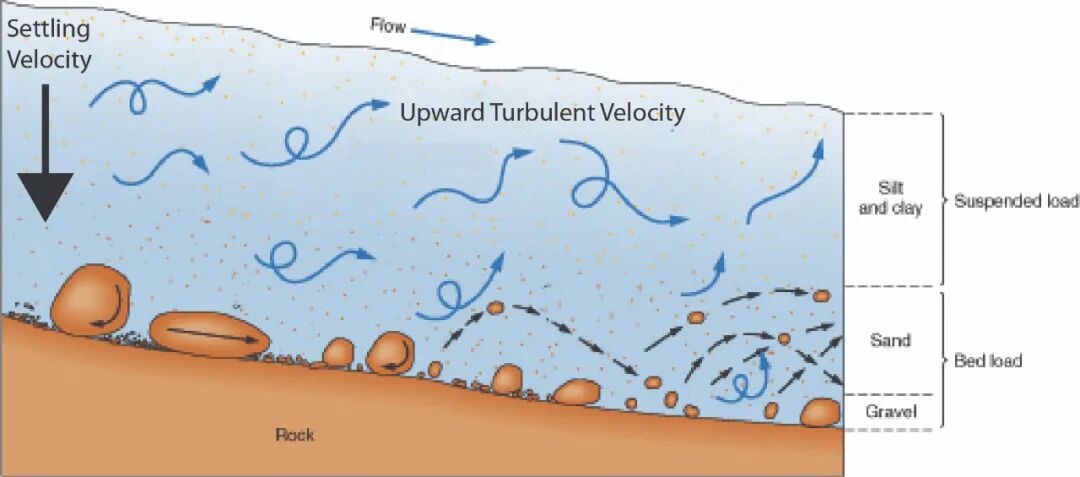

1. 悬浮体系的宿命：斯托克斯沉降（Stokes’ Law）#

**【现象】**很多新人把浆料当成盐水（溶液）。盐溶解在水里，那是热力学稳定体系，放一万年也不会分层。但锂电池浆料是 悬浮液（Suspension），就像暴雨后的黄河水。活性物质（LFP/NCM/石墨）颗粒只是暂时“悬”在溶剂里，受重力影响，它们随时准备“离家出走”（沉降）。

**【底层原理】**为什么它们这么爱沉降？请看流体力学的圣经——斯托克斯定律（Stokes’ Law）：

【工程痛点解析】

密度差是原罪：三元材料（NCM）真密度高达 4.7 g/cm3，而溶剂 NMP 只有 1.03 g/cm3。就像往水里扔石头，它不仅想沉，而且想“加速沉”。这就是为什么 NCM 浆料比 LFP 浆料更容易沉降，对分散稳定性的要求也更高。
大颗粒的诅咒 (r²)：沉降速度与颗粒半径的平方成正比。如果浆料里有没打开的团聚体（半径变大），它沉降的速度会暴增 10 倍、100 倍。搅拌的第一使命：必须把团聚体打碎，减小 r 值。

既然重力无法消除，我们唯一的武器就是公式里的分母 η（粘度）。但我们不能无限制提高溶剂粘度。于是，我们引入了粘结剂（PVDF/CMC），在溶剂中构建一张“三维高分子网络”。这张网必须足够强（屈服应力 Yield Stress），强到能像捕鱼网一样，物理上兜住这些想下沉的重颗粒。

2. 非牛顿流体的微观真相：解开“缠结”#

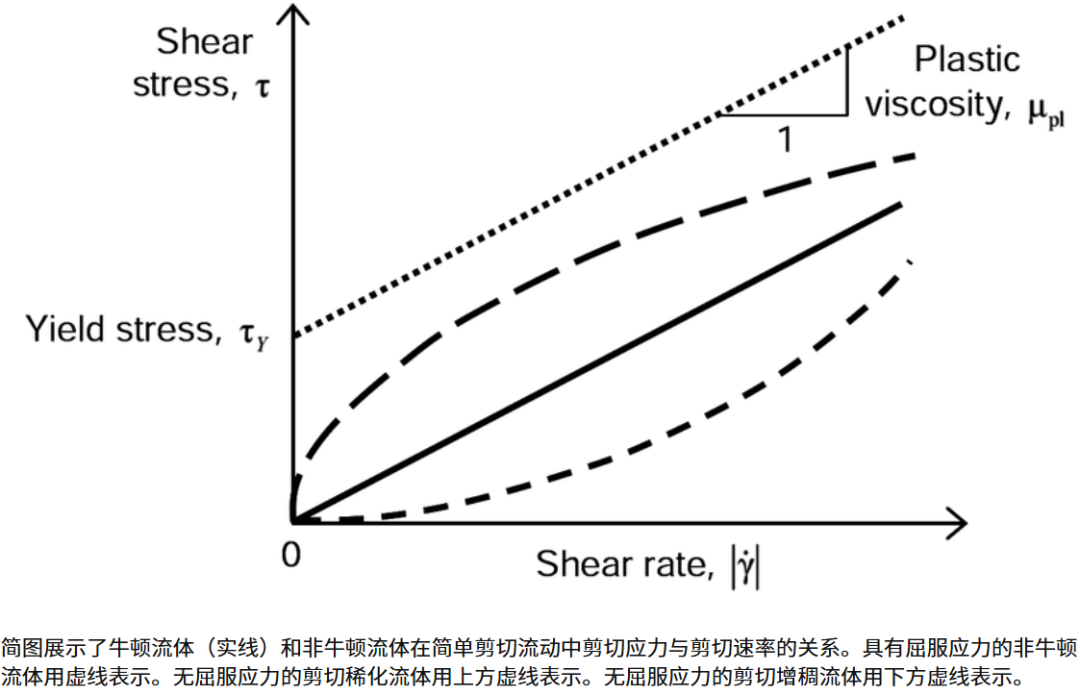

**【现象】**水是牛顿流体，搅不搅粘度都一样。但浆料是“吃软不吃硬”的非牛顿流体（假塑性流体）。

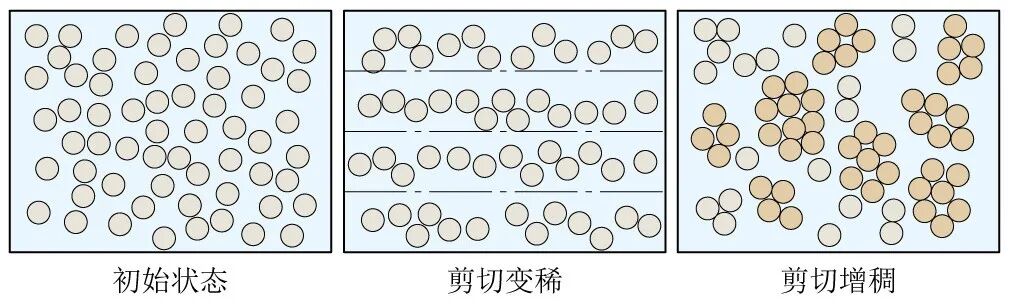

剪切变稀（Shear Thinning）：搅拌桨转得越快（剪切速率高），它变得越稀；一停下来，它又变稠。

**【微观机理：为什么会变稀？】**想象一碗煮好的面条。

静止时（缠结）：粘结剂（PVDF/CMC）本质上是长链高分子。在静止状态下，这些分子链像面条一样无序地缠结（Entanglement）在一起，把溶剂锁在里面，所以粘度极高。
剪切时（取向）：当搅拌桨高速划过，或者是浆料被高压推过涂布模头的狭缝时，剪切力会把这些缠结的“面条”强行拉直，让它们顺着流动方向取向（Orientation）排列。
结果：分子链之间的摩擦力瞬间降低，被锁住的溶剂释放出来，浆料瞬间“液化”。

【实战意义】

好的浆料：必须具备显著的剪切变稀特性。这样在过模头（高剪切）时如果不堵塞，涂在极片上（零剪切）时才能瞬间恢复粘度，挂住不流淌。
坏的浆料：如果是牛顿流体（粘度不变），说明你的粘结剂失效了（分子链断裂或没溶解），或者导电剂根本没分散开。

3. 触变性的本质：氢键与范德华力的“重建”#

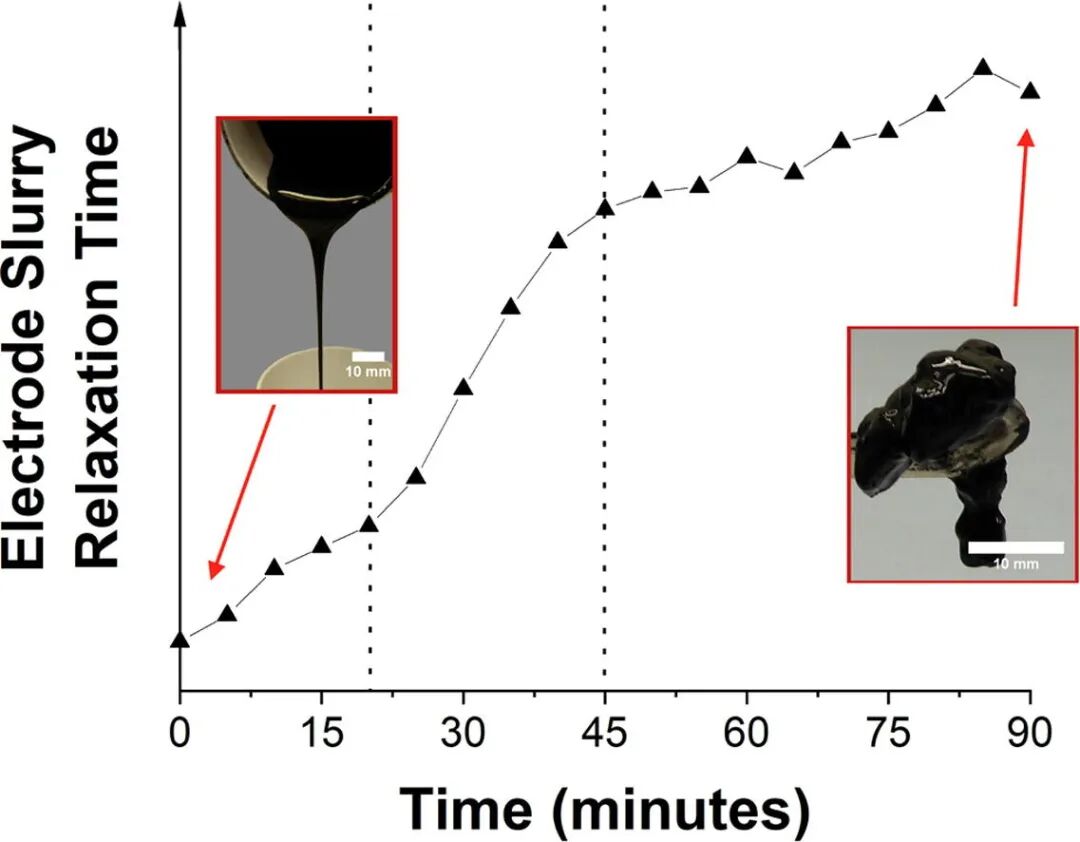

【现象】这是最容易被忽视，却导致最多涂布报废的指标。触变性（Thixotropy） 描述的是浆料的“记忆力”。当停止搅拌后，被拉直的分子链不会瞬间卷回去，而是需要时间。

【底层原理】这个“微观重建”的过程，动力来自于分子间的氢键作用和范德华力。

如果重建太快：浆料刚出模头就“冻”住了。涂布表面的微小波纹（流平纹）还没来得及铺平，就被锁死。结果：极片表面橘皮、条纹。
如果重建太慢：浆料涂在铜箔上，过了好几秒还是稀的。烘箱的热风一吹，浆料就被吹歪了，或者重颗粒已经乘机沉底了。结果：厚度不均、面密度一致性差。

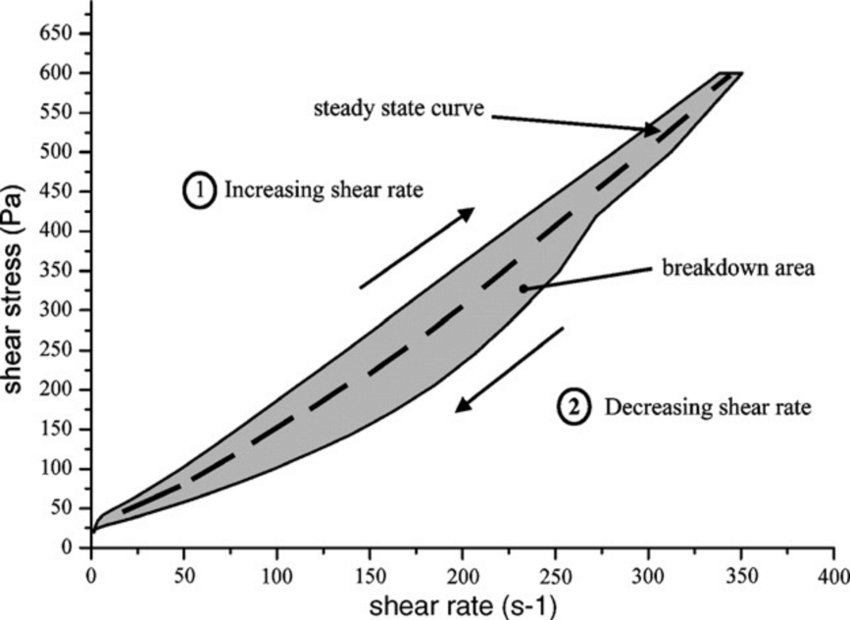

**【黑带视角】**在流变仪上，我们通过“上行曲线”和“下行曲线”围成的滞后环（Hysteresis Loop）来量化它。面积适中才是好浆料。面积过大或过小，都会导致涂布窗口极窄。

4. 真正的大BOSS：范德华力（Van der Waals Force）#

【为什么难分散？】新人常问：*“为什么不能直接把粉倒进水里搅？为什么要搞那么复杂的干法捏合？”*因为在微观世界，重力已经不是主导，主导的是表面能。

尤其是 导电炭黑（SP） 和 碳纳米管（CNT）：

它们的比表面积巨大（BET > 60m²/g，甚至几百）。
根据物理学原理，比表面积越大，表面能越高，体系越不稳定。
为了降低表面能，这些纳米颗粒会自发地、死死地抱团在一起，形成硬团聚（Hard Agglomerates）。

它们之间的吸引力叫 范德华力。虽然单个力很小，但当数以亿计的纳米颗粒紧密接触时，这个力大得惊人。搅拌的本质（First Principles）：就是输入机械能（剪切力），去克服颗粒间的范德华力。这是一场能量的博弈。如果你的搅拌机输入的能量（剪切应力）小于颗粒间的范德华力，那你搅一万年，团聚体也打不开。这就是为什么我们需要高粘度捏合的根本原因

二、工艺设计——微观世界的“城市规划师”

了解了材料的“臭脾气”（第一板块），现在让我们进入设计的核心。作为工艺工程师，你不再是一个被动的操作工，你是这座微观城市的总设计师。

基于 QFD（质量功能展开） 的逻辑，我们的工作是把“甲方爸爸”（电芯）那些模糊的需求（VOC），翻译成精确的浆料设计语言。

1. 倾听“甲方”的声音：一个物理学的悖论#

电芯对极片的要求，归根结底只有两句话，但这两句话在物理上是打架的：

**诉求 A：“我要容量高（High Energy Density）”**潜台词：活性物质（LFP/NCM）要多装，压实密度要高。那些不存电的“废物”（粘结剂、导电剂）越少越好，最好是 0%。
**诉求 B：“我要跑得快（High Power Density）”**潜台词：电子和离子必须畅通无阻，内阻（DCR）要低，倍率要好。这意味着必须加入大量的导电网络和孔隙。

【工程师的困境】你想马儿跑（导电好），又想马儿不吃草（少加非活性物质）。这就逼出了浆料设计的终极目标：**用极少量的“非活性物质”（通常 < 3%），构建一个 100% 覆盖的、强健的电子/离子传输网络。**只要有一处网络断裂，那里的活性物质就是“死肉”，贡献不了容量。

2. 微观城市的“基建工程”：三种角色的博弈#

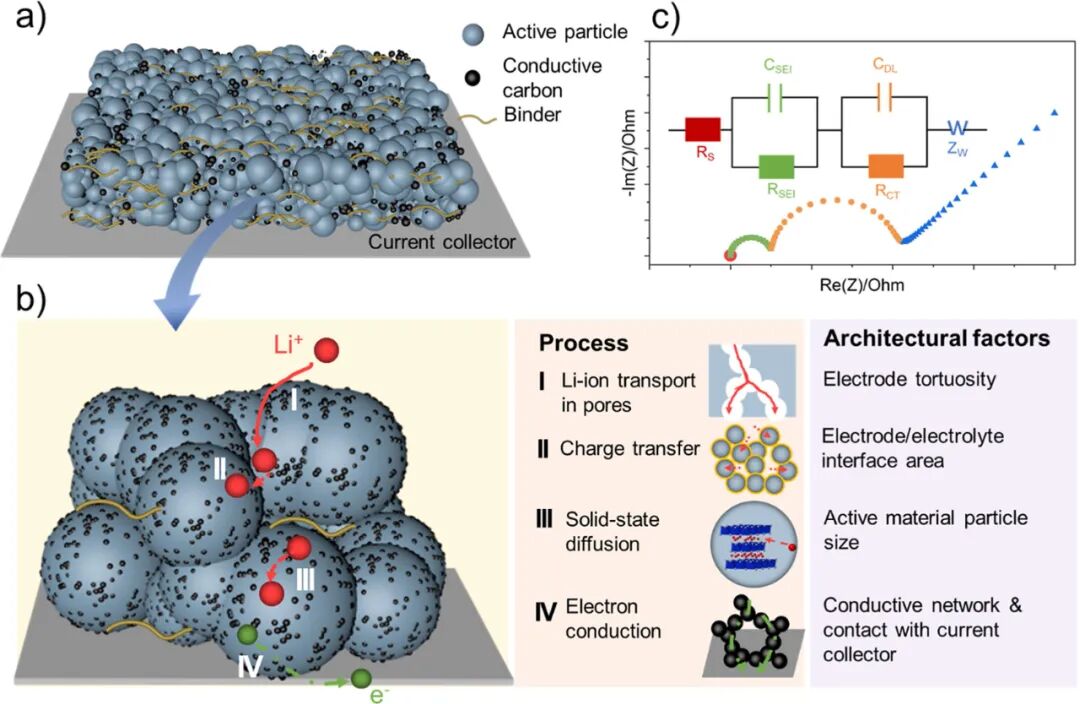

为了解决上述悖论，我们需要在搅拌罐里构建一个精密的微观社会。让我们把目光缩小一亿倍，看看这里面的三种角色及其设计哲学：

A. 活性物质（Active Material）—— “仓库”与“孤岛”

角色：这是最核心的资产，负责存取锂离子。
形态：它们通常是微米级（1-15μm）的球形或类球形颗粒。
设计痛点：它们本身是半导体（NCM）甚至绝缘体（LFP）。如果没有外部连接，每一个颗粒都是一座“孤岛”。你的任务是给每一座孤岛通上电。
进阶考量：单晶 vs 多晶：单晶颗粒表面光滑，更难挂住导电剂；多晶颗粒表面粗糙，容易吸附，但容易破碎。搅拌强度必须根据颗粒形态定制。

**B. 导电剂（Conductive Agent）—— “高速公路”**这是电子流动的通道。好的浆料设计，必须采用“点-线结合”的立体网络：

SP（导电炭黑）——“碎石路”形态：零维（0D）的点状颗粒。作用：填充在活性物质颗粒之间的狭小缝隙里，建立局部短程连接。
CNT（碳纳米管）——“高架桥”形态：一维（1D）的管状结构，长径比极大。作用：跨越多个活性颗粒，建立长程导电网络。设计艺术：CNT 是这一章的主角。它的导电效率是 SP 的几十倍，但它像一团乱麻一样难解。如果你的工艺打不开 CNT 的团聚，它就不是高架桥，而是路障（死区）。

C. 粘结剂（Binder）—— “水泥”与“魔鬼”

角色：PVDF（正极）或 SBR/CMC（负极）。
矛盾：它是必要的，但它也是电池性能的“累赘”。它是绝缘体（阻碍电子）。它会包裹颗粒表面（阻碍离子嵌入）。
设计哲学：“点焊接”优于“地毯式包裹”。我们希望粘结剂只分布在颗粒接触的点上，把它们粘住即可，把大部分表面积裸露出来给锂离子进出。如果你把活性颗粒裹得严严实实（过量或分布不均），电池内阻会飙升。

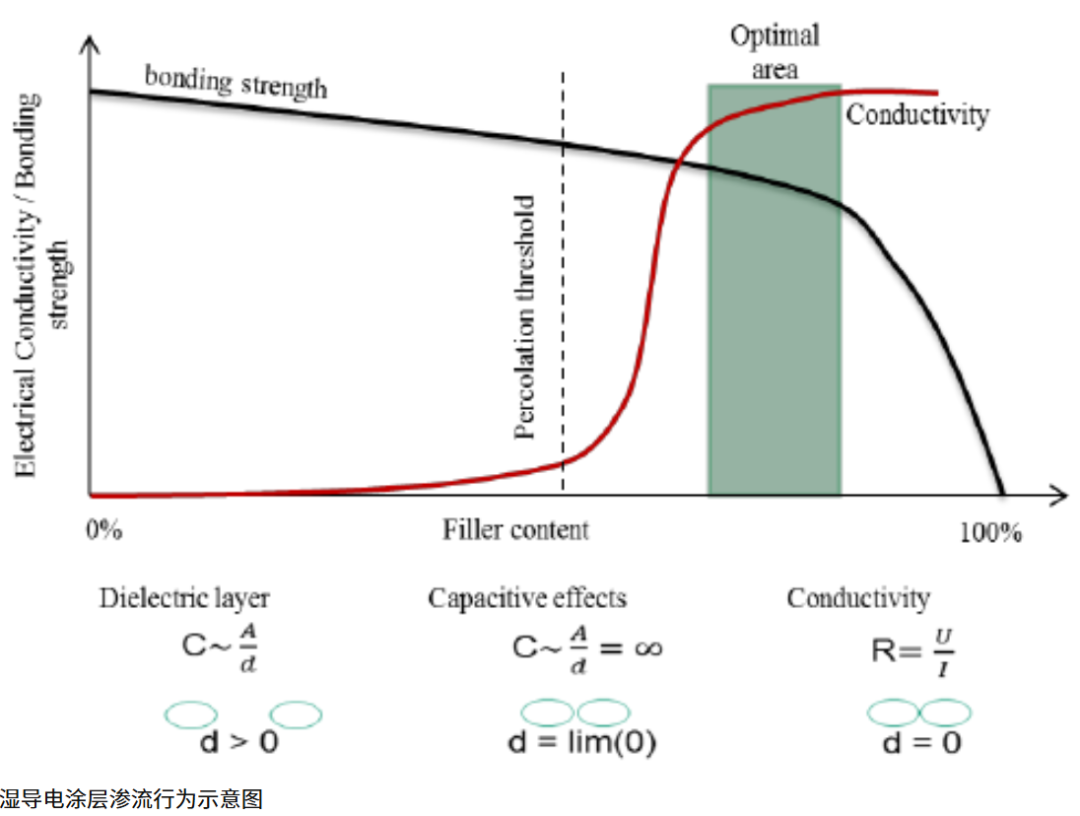

3. 寻找“渗流阈值”（Percolation Threshold）—— 这一章的硬核高光#

新人往往认为：*“导电不好？那就多加导电剂呗，加到 5% 总行了吧？”*错！那是土豪的做法，不是工程师的做法。

**【什么是渗流阈值？】**想象你在一个不导电的绝缘基体里撒入导电粉末。

阶段 I（断路）：加得很少，粉末是孤立的，体系绝缘。
阶段 II（突变）：当粉末增加到某个临界点，粒子之间突然手拉手连通了，形成了一条贯穿整体的通路。电阻率瞬间断崖式下降几个数量级。这个点就是 渗流阈值。
阶段 III（饱和）：超过阈值继续加，电阻率下降非常平缓，但能量密度却被牺牲了。

【工艺设计的核心任务】我们的目标是：让浆料的导电网络刚好处于渗流阈值之上一点点。

平庸的工艺：导电剂分散不好，团聚多，有效连接少。为了导通，必须加 3% 的导电剂才能达到阈值。
黑带的工艺：通过极致的分散（捏合/高速剪切），把 CNT 每一根都拉直、铺开。可能只需要 0.5% 的导电剂，就能触达渗流阈值。
价值：省下的 2.5% 空间，全部填入活性物质。这就是为什么头部大厂的电池容量总是比小厂高一截的秘密。

4. 最终的设计蓝图#

基于以上微观逻辑，我们把模糊的 VOC 转化为了冷冰冰的、可量化的工艺设计指标（CTQ）。

这桶浆料必须同时满足以下三个维度的苛刻要求：

维度一：分散均匀性

定义：导电剂必须是“网状分布”而非“岛状团聚”。
量化指标：细度：< 15μm（无大颗粒）。浆料电阻率：越低越好（说明网搭好了）。固含量偏差：上下层偏差 < 1%（说明没沉底）。

维度二：流变稳定性

定义：必须兼顾“好涂”和“好平”。
量化指标：剪切变稀指数：必须显著。触变环面积：适中（TI 值通常在 2.0-4.0 之间，视配方而定）。沉降率：24小时静置，上清液高度 < 3mm。

维度三：可加工性

定义：为了降本增效，我们追求“极限固含量”。
逻辑：固含量越高，溶剂越少 -> 烘干越快 -> 产线速度越快 -> 成本越低。
挑战：提高固含量的同时，必须保证粘度在涂布窗口内（不能堵模头）。这对分散助剂和搅拌工艺提出了地狱级的要求。

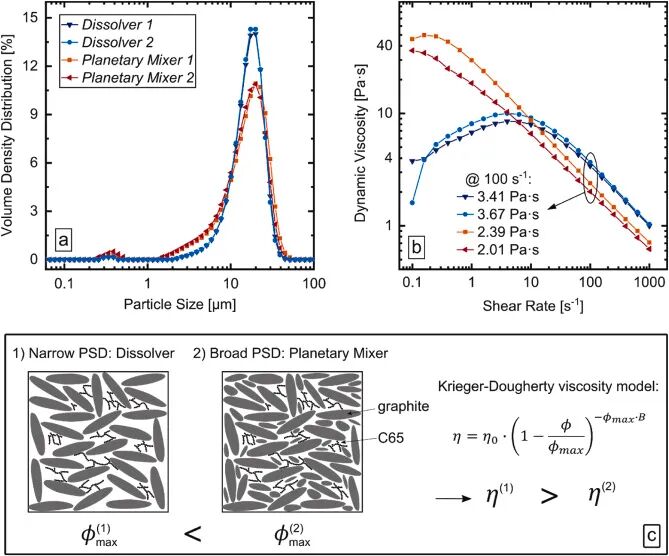

浆料流变学与粒度分析图

三、主流路线——“以暴制暴”的双行星干法捏合#

设计图纸（第二板块）画好了，现在进入施工现场。

目前，无论是特斯拉的 4680 圆柱，还是宁德时代的 VDA 方壳，双行星搅拌机（Double Planetary Mixer）配合高粘度捏合工艺依然是统治级的量产方案。

为什么几十年过去了，我们还在用这种看似原始的方法？

因为在物理学层面，我们面临一个“剪切力的死局”。

1. 物理学的困境：剪切力公式的博弈#

我们要撕开纳米级的导电剂团聚体（CNT/SP），需要极大的剪切应力（Shear Stress, τ）。

请记住这个支配搅拌的终极公式：

****τ：剪切应力。这是撕碎团聚体的“力度”。
****η：浆料的粘度。
****γ：剪切速率。它取决于搅拌桨边缘跑得有多快（线速度）。

困境在于：

工业级搅拌机（比如 600L 或 1000L 大罐子）是庞然大物，它的机械结构决定了它的转速不能无限快。双行星搅拌桨的线速度通常只有 15~25 m/s。

如果我们在低粘度（稀浆料）下搅拌，η 很小，γ 又被锁死，算出来的剪切力 τ 根本不足以克服范德华力。

结果就是：你在稀汤里搅一万年，团聚体还在那里嘲笑你。

破局之道：

既然 γ（速度）提不上去，那我们就疯狂提高 η（粘度）！

这就是“干法捏合”诞生的底层逻辑——人为制造一个“超高粘度”的阶段，利用颗粒间巨大的内摩擦力，把团聚体“磨”开。

2. 全流程拆解：搅拌桶里的“四幕剧”#

我们将整个工艺切片，看看每一阶段的微观战况。

第一幕：干粉混合（Dry Mixing）—— “糖霜效应”

动作：将活性物质（LFP/NCM）和导电剂（SP/CNT）倒进去，干搅。
微观视角：这时候千万不能加水/溶剂！干搅的目的不是为了“匀”，而是为了“嵌”。导电剂是非常轻的纳米颗粒（像蒲公英），活性物质是重的微米颗粒（像石头）。在干粉剪切下，导电剂会被打散，并像糖霜一样，初步吸附在活性物质表面。
工程细节：转速策略：双行星低速公转。避坑指南：这一步时间不能太长（通常 15-30min），否则导电剂（特别是 CNT）会被打断长径比，或者活性物质表面包覆层受损。

**第二幕：润湿与捏合（Wetting & Kneading）—— “高光时刻”**这是决定浆料生死的关键一步。

动作：加入粘结剂胶液（或溶剂），使固含量飙升到 70%~80%（视材料比表面积而定）。
物理现象：相变：粉体刚刚吸液，形成了“毛细液桥”。浆料变成了非牛顿流体的“面团”状态。爬杆效应（Weissenberg Effect）：你会看到浆料顺着搅拌桨往上爬，整坨物料抱成一团，甚至会把搅拌机憋停。能量爆发：此时电机的电流和功率会瞬间飙升到峰值。
微观视角：此时颗粒之间的距离被压缩到极致。搅拌桨每转一圈，都会强迫活性物质颗粒像磨盘一样相互挤压、摩擦。夹在它们中间的导电剂团聚体，在这个巨大的挤压力（法向应力）和剪切力切向应力）的双重夹击下，终于崩溃、解体，被迫均匀分散到每一个角落。
黑带参数（KPI）：捏合固含量：必须精确设计。如果固含太低（太稀），剪切力不够；如果固含太高（太干），粉体还是粉体，形不成流体场，搅拌桨只会“打滑”。捏合时间：不要看时间，看能量！ 通常设定为比能量达到 30-50 Wh/kg。 **【硬核图解：寻找“鲨鱼鳍”】**很多兄弟问：“怎么判断捏合是否到位？” 看功率曲线！请看下图（我用 Python 模拟的标准双行星搅拌曲线）： (注：这张图的 Python 源码已上传星球，大家可以把自己的 PLC 数据导出来，画一下对比看看。)
红色的尖峰（Shark Fin）：这就是 “鲨鱼鳍”。在溶剂加入的瞬间，粉体变成面团，电机负载瞬间飙升。这个峰越高、越宽，说明捏合得越透，团聚打开得越好。
绿色的安全区：注意看 SBR 的加入位置。必须等到“鲨鱼鳍”完全消失、功率降到平稳的“稀释期/分散期”后，才能加入 SBR。如果在红色的峰值区加 SBR，高温和高剪切会瞬间让乳液破乳，整锅料报废。

第三幕：稀释（Dilution）—— “如释重负”

动作：分 2-3 次加入剩余的溶剂，让“面团”变成“流体”。
流变学陷阱：很多新手死在这一步。从高粘度到低粘度，如果不分次加，溶剂会浮在表面，里面的面团怎么搅都化不开，形成“核桃酥”一样的夹生料。
SBR 的入场时机（负极专用）：对于水系负极，SBR 乳液必须在稀释的最后阶段加入。如果在捏合阶段加入，SBR 胶乳粒子会在高剪切和高温下破裂，导致其成膜能力失效。这是“极片掉粉”的元凶之一。

第四幕：高速分散—— “扫尾工作”

动作：开启高速分散盘（锯齿桨），进行最后的均质化。
目的：捏合虽然打开了微观团聚，但可能会留下一些宏观的“团块”。高速分散盘以 20m/s 以上的线速度，切碎这些最后的顽固分子。
脱泡：配合高真空（-95kPa 以上），把裹在浆料里的微气泡抽出来。对于高粘度浆料，气泡非常难排，需要配合公转低速扰动，把深层的气泡翻到表面来炸裂。

3. 两种极端风格：NCM vs LFP 的工艺差异#

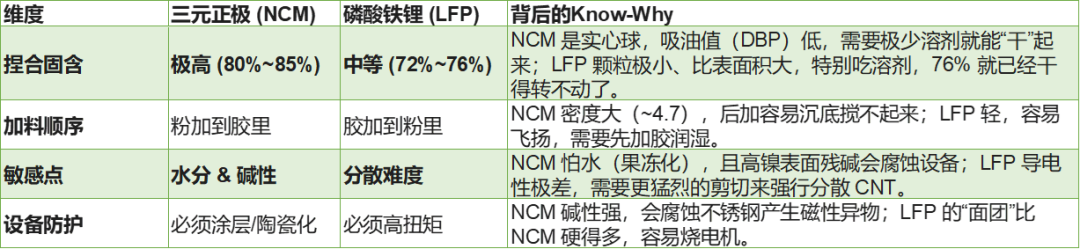

为了让这篇文章更具实战价值，我们对比一下两种主流正极的捏合差异：

4. 未来的挑战者：双螺杆连续制浆（Continuous Mixing）#

虽然双行星是主流，但黑带工程师必须看得到未来。特斯拉和头部大厂正在引入“双螺杆挤出机”做浆料。

原理：像挤牙膏一样。粉和水从一头进，经过螺杆的强力剪切，浆料从另一头连续出来。
优势：效率：从进料到出料只需几分钟（双行星需要4-5小时）。剪切力：螺杆间隙极小（<0.5mm），剪切力是行星机的 10 倍以上。
现状：目前主要用于 LFP 等超难分散的材料，或者超大规模量产线。

四、输入与输出（I/O）—— 锁定质量的“守门员”#

工艺路线（第三板块）确定了，现在我们要设定边界。

很多新人犯的错误是：只盯着结果（Y），不看输入（X）。等浆料出锅了才发现细度超标，这时候除了报废（几十万人民币），你别无他法。

黑带的思维是：控制好了所有的 X，Y 自然会好。

1. 关键输入变量（KPIV / Xs）—— 那些你不注意就会“炸雷”的参数#

在你的 SOP（标准作业程序）里，以下三个参数必须被红线管控：

X1：比表面积（BET）—— “胃口”的大小

原理：每一批活性物质（LFP/NCM）进厂，BET 都会波动。BET 越大 = 颗粒表面积越大 = 需要包裹它的胶水（吸液量）越多。
实战痛点：假设配方是固定的。如果这批 LFP 的 BET 从 15m²/g 涨到了 18m²/g，而你没调整溶剂的量。后果：浆料会因为“口渴”而变得极干，捏合时电流直接过载，甚至烧毁搅拌机电机。或者捏合扭矩不足，团聚体根本没打开。
对策：根据来料 BET，动态微调溶剂加入量。

X2：环境露点（Dew Point）—— 隐形杀手

原理：正极（NCM/LFP）用的 PVDF 胶液对水分极度敏感。负极虽然是水系，但对环境温度敏感。
实战痛点：对于 NCM811 高镍材料，环境露点必须严格控制在 -30℃ 以下。如果车间除湿机故障，湿度上升。NMP 会吸水，水会让 PVDF 分子链发生交联。后果：你看着浆料好像挺顺滑，其实微观上已经变成了“果冻”。上机涂布时，会发现流变性完全失效，出现大面积的团聚颗粒。

X3：线速度—— 剪切的“时速”

误区：只看公转转速（RPM）。
真相：线速度 =Π×D×n/60。一个 200L 的小罐子转 30rpm，和一个 1000L 的大罐子转 30rpm，线速度差了好几倍！
对策：做工艺放大时，保持线速度恒定（通常 20-25 m/s），而不是保持转速恒定。

2. 关键输出变量（KPOV / Ys）—— 别只看粘度#

浆料出锅了，质检员来了。如果你的 CP（控制计划）里只有“粘度”和“细度”，那你还停留在 1.0 时代。

Y1：触变指数（Thixotropy Index, TI）—— 进阶指标

定义：
逻辑：单一看一个粘度值（比如 5000cps）是没有意义的。我们需要知道它“变稀”的程度。TI 值反映了内部网状结构的强弱。判定：LFP 浆料 TI 值通常在 3.0~5.0；NCM 浆料通常在 2.0~3.0。偏离这个范围，涂布必出问题。

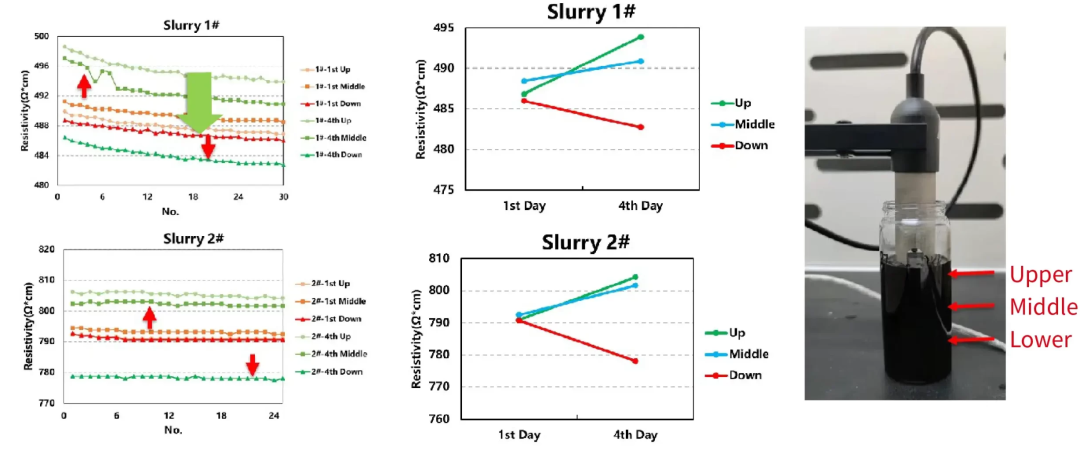

Y2：浆料电阻率（Slurry Resistivity）—— 照妖镜

原理：直接测量液态浆料的电子电导率。
逻辑：粘度合格 ≠ 分散好。也许是你的胶水加多了，粘度才合格的。电阻率合格 = 导电剂（CNT）真的铺开了。
实战：如果一桶浆料粘度正常，但电阻率异常高，直接判废。这说明 CNT 全是团聚的，电池做出来内阻会大得惊人。

Y3：24h 沉降率 —— 时间的考验

测试：倒一量筒浆料，静置 24 小时。
标准：上层清液高度 / 总高度 < 3%~5%。
逻辑：涂布一卷极片可能要 2-3 小时。如果浆料 1 小时就分层了，那你涂出来的极片，头部和尾部的削薄比（面密度）绝对不一致。

**Y4. Zeta 电位（Zeta Potential）—— 负极的“隐形护盾”****【原理锚定】**正极（油系）和负极（水系）防沉降的底层逻辑是完全不同的。

正极：靠 PVDF 分子链的空间位阻（Steric Hindrance），像弹簧一样把颗粒隔开。
负极：靠静电排斥（Electrostatic Repulsion）。

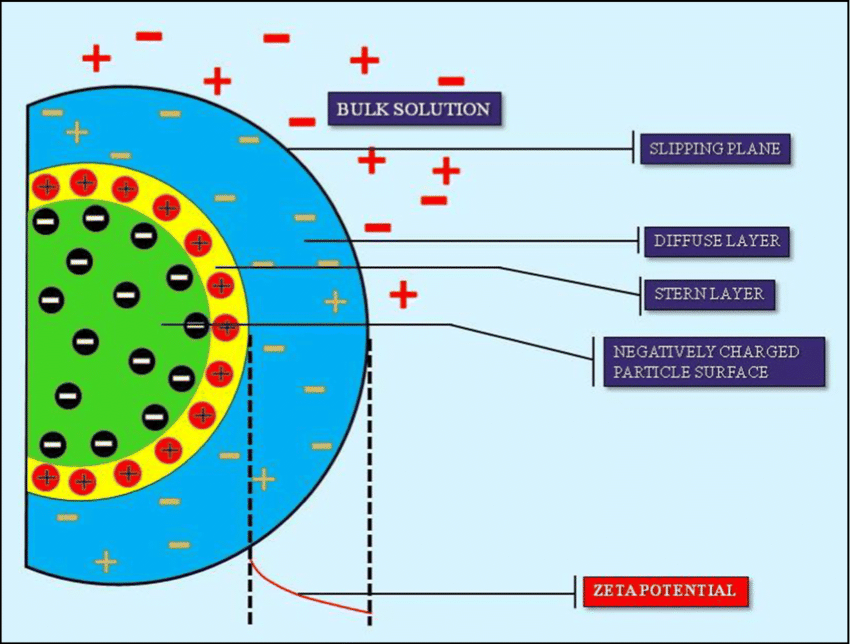

**【双电层机制】**在水性体系中，石墨颗粒吸附 CMC 后表面带负电。为了平衡电荷，周围会吸引一圈正离子，形成“双电层”。当两个颗粒靠近时，外层的同性电荷会互相排斥，阻止它们抱团。Zeta 电位就是衡量这个排斥力强弱的指标。

【判定标准】

绝对值 > 30mV：强排斥，体系极其稳定（好浆料）。
绝对值 < 20mV：斥力不足，颗粒容易突破防线，发生絮凝（Flocculation）。

**【实战意义】**为什么负极浆料对 pH 值 极其敏感？因为 pH 变化会直接破坏双电层结构，导致 Zeta 电位归零，浆料瞬间失去稳定性。这就是为什么做负极必须监控 pH 值的微观原因。

五、过程控制——黑箱里的“微操”#

#

有了 I/O 标准，现场怎么管？

这里的核心是：不要相信僵化的 SOP，要相信物理原理。

1. 控制“能量”而非“时间”#

【SOP 的谎言】

SOP 写着：“捏合阶段：公转 25rpm，时间 120min”。

新人照做，结果还是分散不匀。为什么？

因为桨叶磨损了，间隙变大了，剪切效率低了。
因为工人偷懒，这锅料只加了 80% 的量，剪切力传导不到位。

【黑带对策：比能量控制】

真正的高手，会给 PLC 设定一个 “比能量（Specific Energy）” 锁。

逻辑：我不管你搅了多久，我只管这桶料吃进去了多少能量。能量不够，分子间的作用力就没克服，团聚体就没打开。
红线：捏合阶段通常要求输入 30~50 Wh/kg 的能量。没达到？机器不许停！

#

2. 控制“顺序”而非“配方”#

特别是对于负极（水系），加料顺序是生与死的界限。

【SBR 的生死时速】

SBR 是什么？ 它是乳胶粒子（Emulsion），像一个个装满胶水的小气球，表面有一层表面活性剂维持稳定。

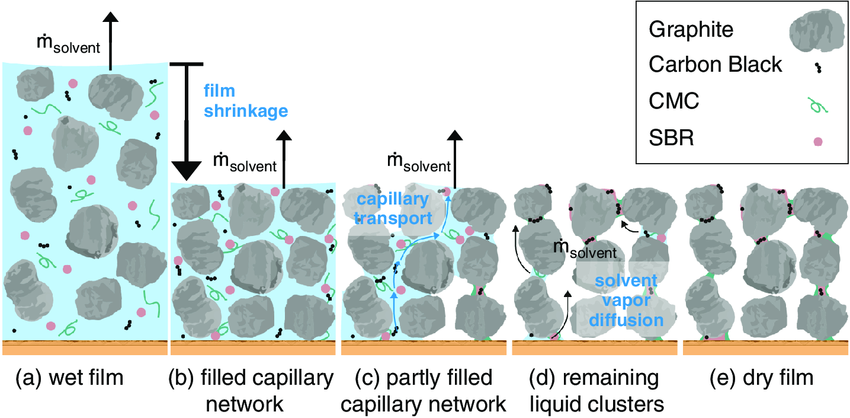

失效模式：破乳（Demulsification）：如果在高剪切（捏合）或高温下加入 SBR，气球会破裂。现象：浆料表面泛白（蓝光消失），有细小颗粒析出。后果：破乳后的 SBR 会在烘干时“上浮”到极片表面。最终导致：极片表面不导电，铜箔界面粘不住（掉粉）。
控制策略：CMC 先加：在捏合阶段加入，建立流变骨架。SBR 后加：必须在稀释的最后一步加入，且转速要低，时间要短，温度要低。

#

3. 控制“温度”的红线#

【热力学的诅咒】

捏合是高强度的机械摩擦，几吨重的浆料，温度会轻松飙升到 60℃~70℃。

对于正极：温度 > 60℃ -> NMP 开始挥发 -> 固含量不可控上升 -> 粘度暴涨。同时，PVDF 在高温下更容易发生交联（果冻化）。
对于负极：温度 > 40℃ -> SBR 稳定性急剧下降，结皮、破乳风险激增。
控制策略：搅拌罐必须带夹套冷却水。设定 PID 控制，强制将浆料温度压制在 25℃~35℃ 之间。新人必看：如果你摸搅拌罐壁是烫手的，赶紧报警！

#

六、测量与设备——工欲善其事，必先利其器#

在产线上，很多时候你觉得“明明按 SOP 做了，为什么还是不行？”

往往是因为你的“尺子”歪了，或者你的“枪”锈了。

#

1. 测量系统：从“中医把脉”到“核磁共振”#

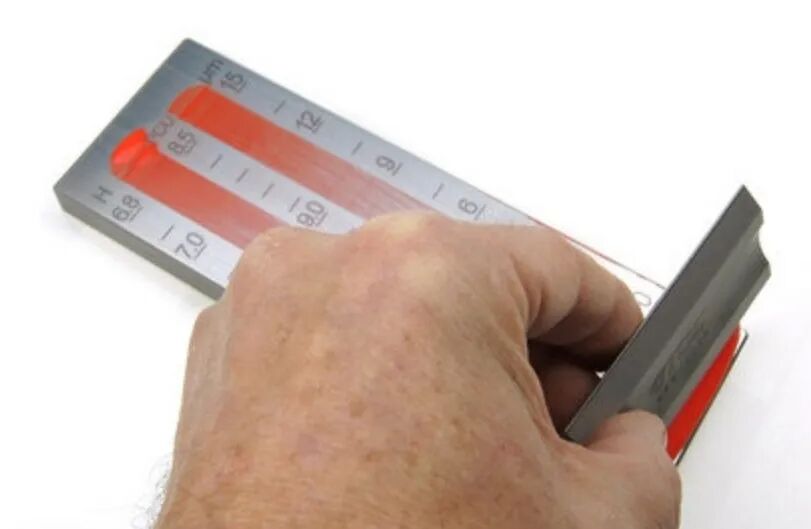

A. 细度计（Hegman Gauge）—— 基础但容易误判

原理：一个带斜坡凹槽的不锈钢板。把浆料刮过去，看哪里出现了颗粒划痕。
黑带避坑：“假颗粒”：有时候你会看到断断续续的线，那不一定是团聚，可能是气泡。“真团聚”：真正的硬团聚是连续的、深色的划痕。操作红线：刮刀速度要快！如果刮得慢，溶剂挥发了，测出来的细度会偏大。读数技巧：不要读第一颗颗粒出现的位置（那可能是灰尘），要读“密集出现”或者是“连续划痕”的刻度。

B. 旋转粘度计 —— 只能看皮毛

现状：大家都在用 Brookfield 粘度计，插进去转几圈读个数。
局限性：这只能测单一剪切率下的表观粘度。对于非牛顿流体，这个数参考意义有限。
进阶玩法：如果没有昂贵的流变仪，你可以用粘度计手动测 多点粘度（例如 6, 12, 30, 60 rpm）。自己画出粘度随转速下降的曲线。如果曲线斜率变了，说明浆料的微观网络结构变了（比如导电剂团聚了）。

C. 浆料电阻仪（Slurry Resistivity Meter）—— 真正的王者

为什么它是神？
粘度合格 ≠ 电池好。粘度可能是胶水撑起来的。细度合格 ≠ 电池好。大颗粒没了，不代表纳米 CNT 铺开了。电阻率直接关联 DCR（内阻）。它直接测量液态浆料的电子导电能力。
判定逻辑：设定一个基准线（比如 100Ω·cm）。如果一桶浆料测出来 500Ω·cm，不管它粘度细度多完美，直接不予放行。因为这意味着 CNT 没有形成渗流网络，做成电池后内阻会极大，循环跳水。

#

D. 设备的隐形衰减：被磨平的“锯齿”****【现象】

很多工程师遇到过这种怪事：工艺参数没变，配方没变，但浆料细度就是下不来，甚至出现颗粒团聚。排查了一圈，最后发现是设备“老”了。

**【微观真相】**高速分散盘（Cowles Disc）的核心竞争力在于边缘的“锯齿”。

锐利时：锋利的直角边缘在 20m/s 的高速下，像无数把飞刀，产生强烈的液力剪切和机械切割，瞬间切碎团聚体。
磨损后：锂电材料（特别是三元和硅基）硬度极高，长期冲刷会把锯齿磨成“圆角”。
后果：一旦变成圆角，分散盘就失去了“切割”能力，变成了单纯的“推动”液体。剪切效率至少下降 50%。

**【黑带动作】**建立《分散盘锯齿点检表》。每个月停机时，用手摸一下锯齿边缘。如果不划手了、变圆了，哪怕盘子还能转，也必须立刻更换。不要为了省几千块钱的备件，报废几十万的浆料。

#

2. 核心设备：双行星搅拌机的“保养哲学”#

作为工艺工程师，你不能只管配方，不管设备。搅拌机就是你的枪，枪管歪了，神枪手也打不中。

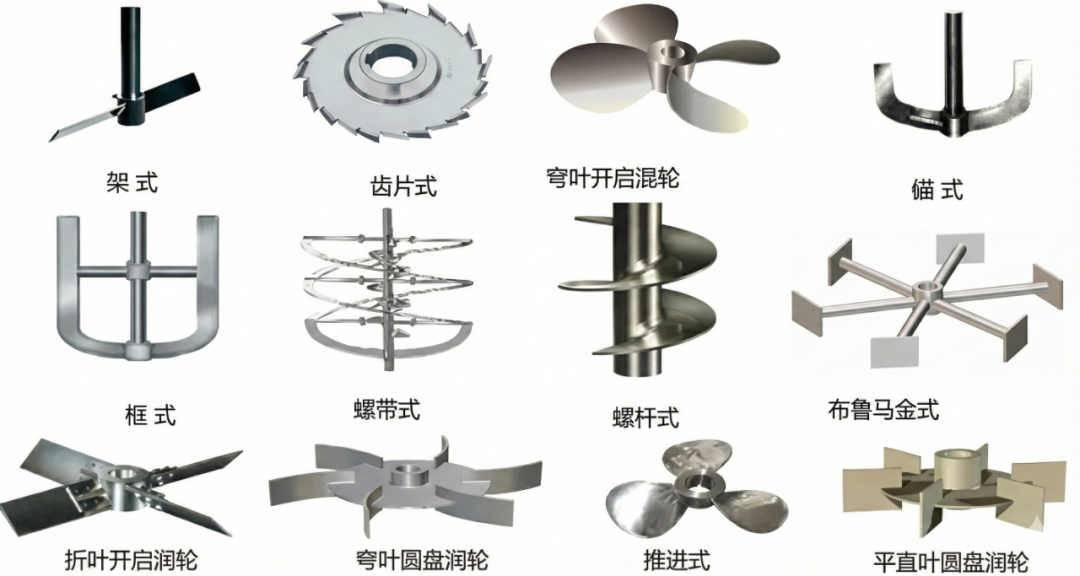

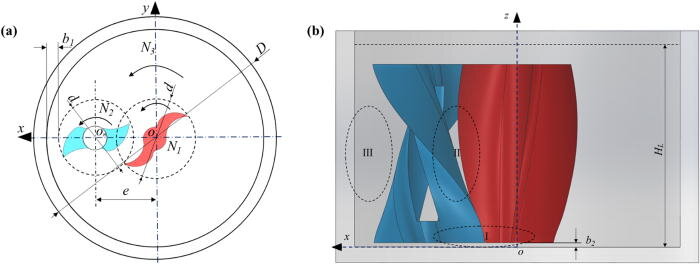

A. 搅拌桨选型：麻花（Twist） vs 折叶/浆式（Paddle）

麻花桨（推荐）：螺旋状，能产生向下的轴向推力，把漂在表面的轻粉压下去。适合高粘度捏合。
折叶桨：老式设备常见，剪切力弱，容易有死角。

B. 高速分散盘（Disperser）：除团聚的利器

作用：在行星公转的同时，这个锯齿状的小盘子以 20m/s 以上的速度自转。它专门负责切碎那些大桨叶处理不了的细小团聚。
失效模式：分散盘的锯齿是会磨损的！检查：定期摸一下锯齿是不是圆了。如果锯齿变钝，剪切效率会下降 50% 以上，导致细度永远磨不下来。

C. 桨叶间隙（Gap）：生死的 2 毫米

定义：桨叶与桶壁、桨叶与桨叶之间的距离。通常标准是 2-4mm。
严重隐患：搅拌机用久了，轴承磨损，间隙会变大。如果间隙变成 6mm，“剪切死区”就会成倍增加。桶壁上的料永远刮不下来，混不进去。
黑带动作：每个月拿塞尺去通一下间隙。这是工艺一致性的物理基础。

#

全篇总结：从“厨师”到“化学家”的跃迁#

写到这里，我们已经用 QFD 的逻辑，把锂电池搅拌工艺从微观原理到宏观设备，完整地拆解了一遍。

回到最开始“偏爱”同学的迷茫。

你在产线上感到慌张，是因为你把自己定位成了“厨师”——你只在意是不是按菜谱（SOP）加了盐（配料），火候（时间）够不够。

但读完这篇手册，我希望你把自己重新定位为“微观架构师”。

当你下一次站在隆隆作响的搅拌机前，我希望你脑海里浮现的不是枯燥的 SOP，而是这样一幅画面：

你可以“看见”：数百亿个纳米导电剂正在高粘度的剪切场中被撕扯开来；
你可以“感知”：范德华力正在与机械能进行激烈的博弈；
你可以“预测”：随着温度的波动，高分子链正在发生怎样的卷曲或舒展。

工艺不是玄学，而是一门基于数据的精密科学。

只有当你理解了每一个参数背后的物理意义（Know-Why），你才能真正掌控现场的每一次操作（Know-How）。

浆料，只是万里长征的第一步。

做好了这桶完美的“墨水”，我们要把它均匀地涂在 6 微米厚的铜箔上，那是一个关于“流体力学与表面张力”的全新战场。

【写在最后：给“偏爱”们的寄语】

恭喜你，当你读到这里，你已经超过了行业里 90% 只会按按钮的人。工艺不是玄学，是一门基于数据的精密科学。希望这套 QFD 逻辑和手中的工具，能成为你行走产线的铠甲。
