回顾前两篇，我们把体系定了：NCMA 高镍 + 硅碳负极。相关 15 项材料参数也划了”参考范围”，比如正极克容量”应该落在 210~225 mAh/g”。接下来，要定 BOM 了。#

说明 Map#

锂电芯的设计参数有几十项，但他们可以被归为 3 类：

• A 类·配方：活物质、导电剂、粘结剂、电解液。问题是”掺多少”。这是本篇要定的。
• B 类·材料：隔膜、集流体、具体供应商克容量。问题是”选哪个型号”。这是第四篇（选型）和后面卷绕/极耳篇的事。
• C 类·推导产物：面密度、极片长度、圈数、注液量。这些是 N/P 和容量目标反推出来的，在极片设计/卷绕篇产出。

参数

类别

Map

怎么来

活物质/导电剂/粘结剂比例

A 配方

本篇

决策

补锂、负极粘结剂、孔隙率

A 配方

本篇

决策

N/P

A 配方

本篇（1.10）

决策

电解液具体配方

A 配方

电解液专篇

本篇只点方向

克容量、首效

B 材料

第四篇·选型

datasheet

隔膜型号/厚度

B 器件

卷绕/选型篇

选型

铜铝箔厚度

B 器件

极耳/过流篇

过流 + 强度 + 死重

面密度（涂布量）

C 推导

极片设计篇

N/P 反推，算出来

极片长度/圈数

C 推导

卷绕几何篇

阿基米德螺线

注液量

C 推导

注液篇

孔隙体积算

能量密度回算

C 推导

算总账

联动表输出

一、正极电压窗口和颗粒形貌#

前一篇我们已经知道，270 Wh/kg 这个重量能量密度是瓶颈，要优先考虑。能量来自正极，更精确地说，来自正极的电压窗口和颗粒形貌。

电压窗口直接决定”正极克容量”，而正极克容量是 270 Wh/kg 最大的那个分子。要冲高能量，本能反应就是把电压往上开。

2025-2026 年，量产的 4680 高镍仍以 4.20 V 为主流，图的是循环寿命的确定性。我们这个项目要冲 270，所以往 4.25 V 这一档走。如果上到 4.3 V，按二线水平做不到 1500 次循环。

候选

克容量

循环

量产现状

一句话

4.20 V

~210

极好

量产主流基线

安全，但能量这关悬

4.25 V

~218

扛得住

冲能量的折中点

能量与寿命的平衡点

4.30 V

再榨几个点

掉得快

头部少量

二线厂做风险大

颗粒形貌选什么呢？

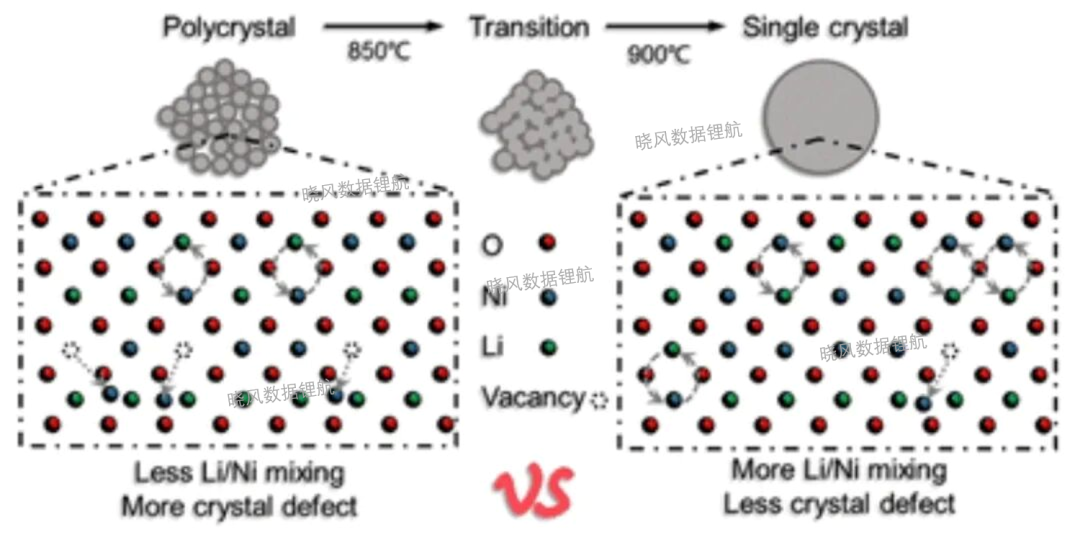

颗粒形貌就是活物制颗粒长什么样、内部晶粒是怎么组织的。包括粒径 D50、大小级配、球形度。在当前的配方决策层里面，最重要的是和高压强相关的单晶和多晶混搭，粒径选型在后面选型篇中详细阐述。

多晶有这些问题：

• 颗粒撕裂 → 电解液钻进颗粒内部，加剧副反应
• 切断颗粒内部电子/离子通路 → 掉容量
• 氧释放 + 镍/锰/钴溶出 → 破坏负极 SEI → 阻抗上升
• 电解液氧化分解 + 产气

可单晶也有单晶的问题：

• 单晶克容量比多晶低（通常 5~10 mAh/g）
• 动力学慢、内阻偏高、快充偏弱
• 同样会分解电解液

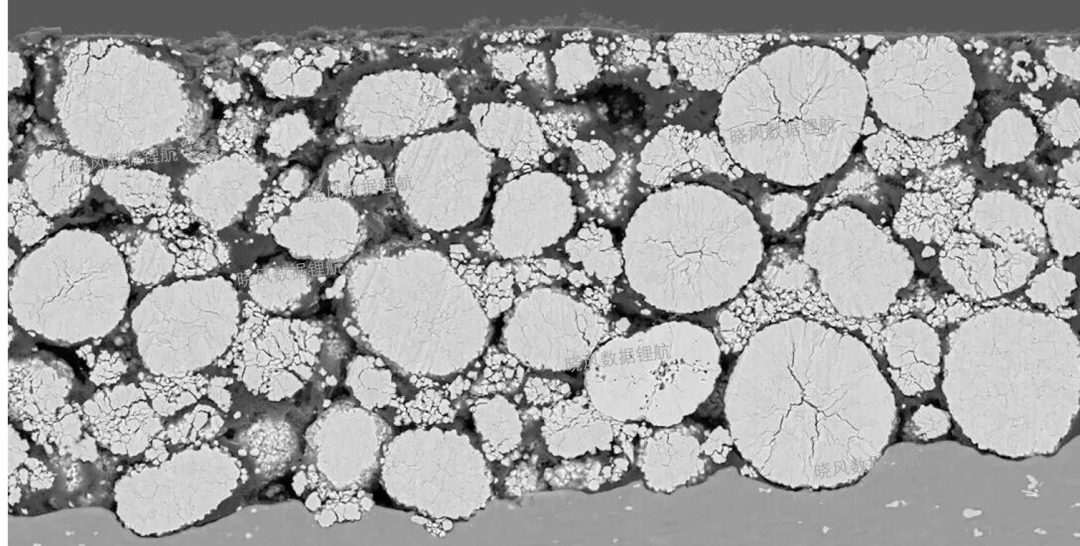

所以正确的思路是颗粒级配（混搭）：大颗粒多晶（扛容量）+ 小颗粒单晶（填空隙、稳循环）。单晶填进多晶颗粒之间的空隙，还能提高压实密度（3.4~3.6 g/cc），同时用它的稳定性把整体循环往上拉一点。

如果多晶和单晶按 65:35 搭配，正极克容量大概：

（多晶）（单晶，按低取中）（全电池）

二、正极导电剂体系#

正极活物质（NCMA）本身导电性很差，锂能进出，但电子跑不动。所以必须掺导电剂，搭一张”电子高速路”网，让电子从活物质颗粒流到集流体。但导电剂自己不存锂、不贡献容量，纯粹是”占位的死重”。所以导电剂的原则就是：用最少的量，搭最好的网。

导电剂的候选其实就四类：炭黑（SP）、碳纳米管（CNT）、石墨烯、碳纤维（VGCF）。为什么最后落到 SP + CNT？先把另外两个排除掉：

• 石墨烯：导电是好，但它是片状，会”包裹”住活物质颗粒，挡住锂离子进出的通道。导电上去了，倍率反而可能受损，而且分散极难、又贵。主流不拿它当主导电剂。
• VGCF（碳纤维）：性能介于 SP 和 CNT 之间，但性价比不如 CNT，用得少。

剩下 SP 和 CNT，为什么是”复配”而不是二选一？

候选

电导率

用量

成本

备注

SP（炭黑）

~10 S/cm

1~1.5%

便宜

成熟，但用量大、占份额

CNT 多壁

~10² S/cm

0.2~0.5%

贵

用量省，但易团聚、极片脆、单用量产不稳

SP + CNT 复配

协同

SP 0.5% + CNT 偏上沿

中

两者搭配，网最好、用量可控

两种导电剂的”网”形状不一样：

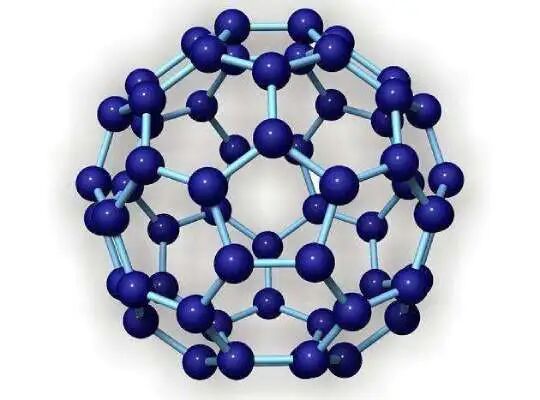

SP（炭黑） 是小圆球，负责把活物质颗粒表面的点都”沾”到。

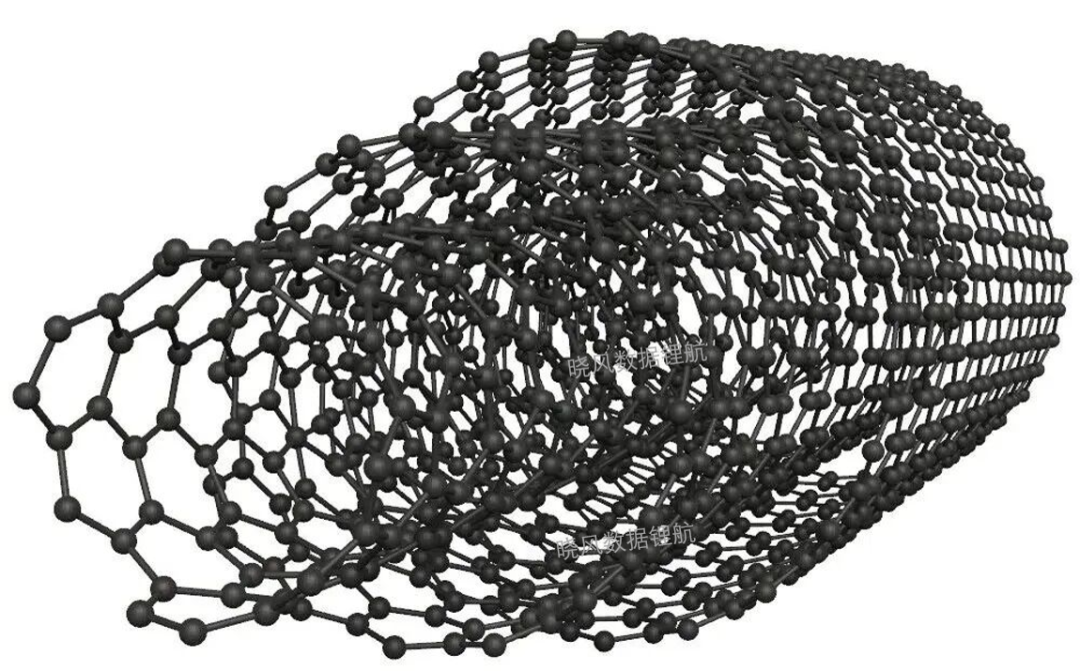

CNT 是细长管，负责把分散的导电点长程串联成线。掺多壁 CNT 的高镍电极，内阻更低、极化更小、高倍率性能更优。

但这里要讲句实在话：SP 的存在，一半是技术（点线互补），一半是为了省钱。CNT 太贵，纯 CNT 成本扛不住，所以用便宜的 SP 打底、少量 CNT 搭长程网。
