2.1 第一步：计算“涂层平均密度”#

也就是假设涂层里一点空气都没有，压成实心体时的密度。这取决于你的配方比例。

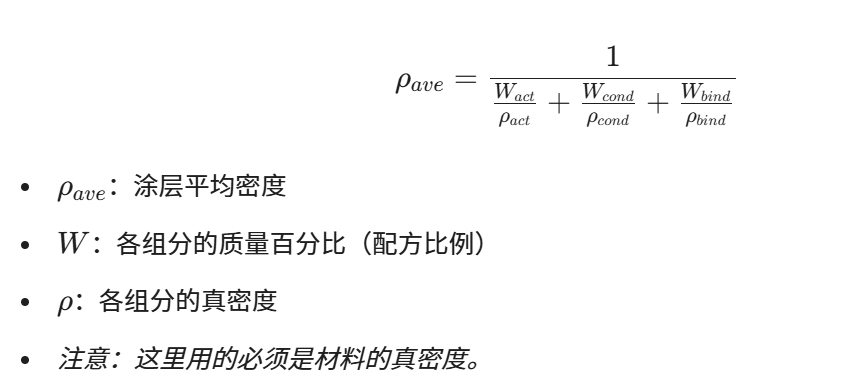

计算公式：

2.2 第二步：计算“实际压实密度”（关键坑点！）#

这是辊压后的实际密度。很多新人直接用“面密度÷厚度”来算，这是错的！

因为在辊压过程中，铜箔和铝箔也会被延展、变薄。如果不扣除这个延展，你算出来的箔材厚度就偏大，导致涂层厚度偏小，算出来的压实密度就会虚高，最终导致你低估了孔隙率，注液量设计偏少。

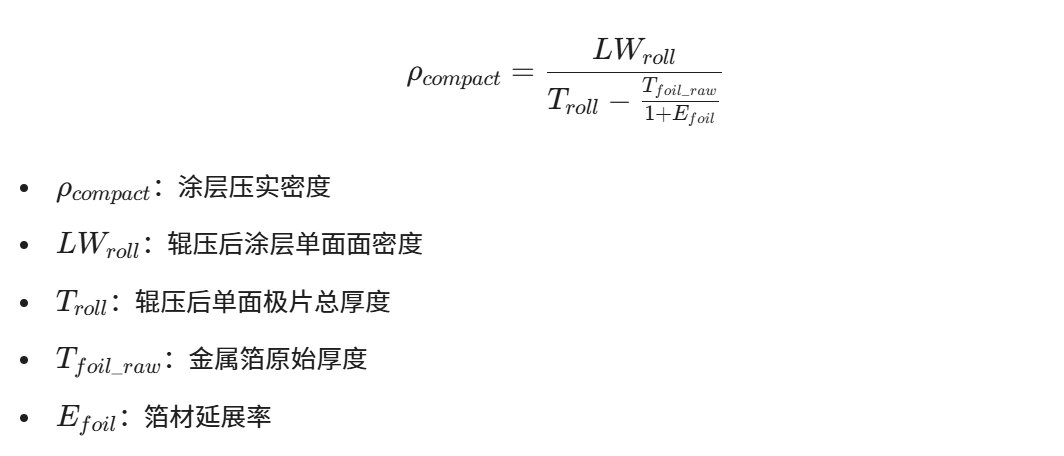

修正后的计算公式：

2.3 第三步：得出“孔隙率”#

有了上面两个数据，极片里到底有多少空间是“空”的，就一目了然了。

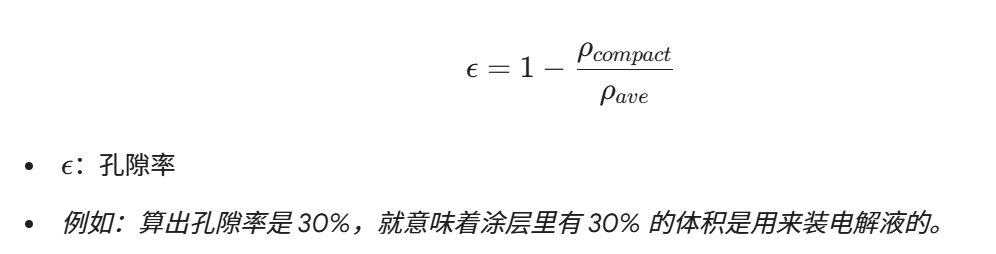

计算公式：

2.4 隔膜孔隙体积#

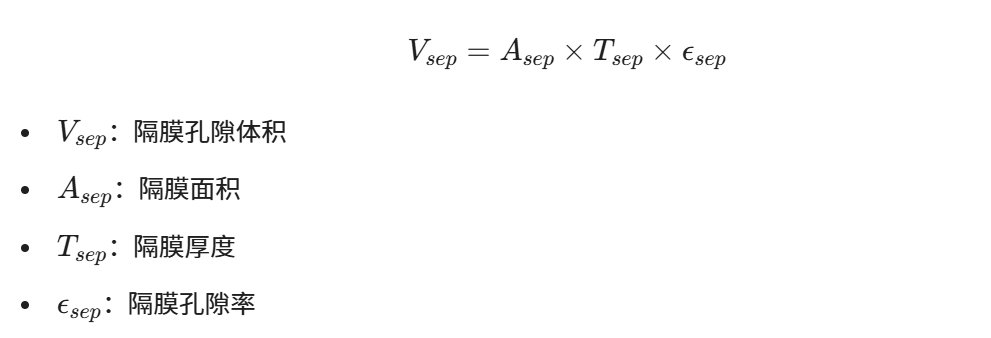

这个相对简单，直接根据供应商提供的参数计算：

通过以上三步，我们就得到了电芯内部“微观世界”的理论需液量。但这只是理论值，实际生产中，我们还需要考虑残留体积和注液系数。

第一步：把极片“解剖”开#

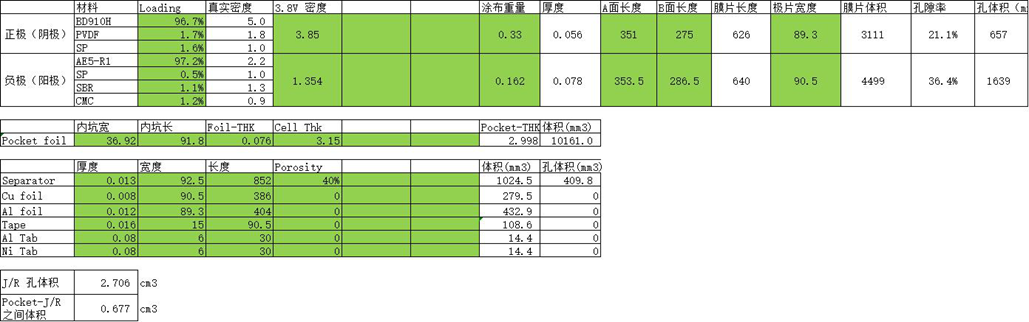

这张表里最核心的，就是算清楚正负极涂层里到底有多少空隙。

• 正极（NCM体系）：
• 涂布重量（Loading）：0.33 g
• 压实后厚度：0.056 mm
• 真密度：3.85 g/cm³
• 算出来的孔隙率：21.1%。这意味着正极比较密，只有五分之一的体积能吸液。
• 孔体积：657mm³。
• 负极（石墨体系）：
• 涂布重量：0.162 g
• 压实后厚度：0.078 mm
• 真密度：1.354 g/cm³（注意：这个密度是根据配方算出来的平均真密度）
• 算出来的孔隙率：36.4%。
• 孔体积：1639mm³。
• 划重点：负极的孔隙率远高于正极，它是电解液的“大胃王”。
• 隔膜：
• 参数：厚度 13 mm，孔隙率 40%。
• 孔体积：409.8mm³。

第二步：加总“微观孔隙”#

把上面三者加起来，就是卷芯（J/R）内部能够容纳液体的理论极限：

第三步：别忘了“宏观死区”#

卷芯放进铝塑膜冲坑（Pocket）后，四个角和边缘是有缝隙的。

根据表中的数据，这个残留空间（Pocket - J/R体积）约为 0.677 mL。

第四步：得出“理论底线”#

这意味着，如果你的注液机设定低于 3.4g（假设密度为1），这颗电池出厂就是残次品，内部一定有干的地方。

5.1 对容量与能量密度的影响#

• 欠液区（系数 < 1.2）：容量随注液量增加而显著提升。因为还有大量孔隙未被浸润，活性物质未参与反应
• 饱和区（系数 > 1.2）：继续增加注液量，容量几乎不再增加，但电芯重量增加，导致能量密度（Wh/kg）直线下降

5.2 对循环寿命的影响#

• 注液量 0.6~0.8：循环 50 周后容量迅速衰减，因为电解液干涸（Dry out）
• 注液量 1.2~1.4：表现出最好的循环稳定性
• 注液量 > 1.6：令人意外的是，循环反而变差了。
• 原因分析：过量的电解液意味着过量的添加剂（如 VC）。在循环中，过量的成膜添加剂会不断在负极表面反应，增厚 SEI 膜，导致阻抗增加和活性锂的无谓消耗

5.3 对阻抗（DCR）的影响#

实验表明，随着注液量从 0.6 增加到 1.4，电池的高频阻抗不断降低。在 1.4 左右，阻抗达到最低值，界面接触达到最佳状态

【经验设计法则】：

• 初次设计值：为了简化设计，一般考虑 孔隙体积 × 1.5 ~ 1.8 作为电解液设计体积。
• 如果上面算出来孔隙体积是 2.7 mL，那么建议注液量设计在 4.0 ~ 4.8 g 之间。
• 软包修正：软包在二封（Degassing）时会抽走部分电解液，所以设计时要适当多给一点，防止抽干了。
• 铝壳修正：铝壳内部死体积大（Hard Case Residual），残留量较多，且注液后很难倒出，设计时要更精准，避免注液困难。

总结如下：

• 新体系设计时，先计算所有孔隙体积，找出能够容纳的最多电解液量。
• 根据极片及隔膜孔隙计算出需要的最少保液量，然后乘以 1.5 ~ 1.8 作为经验值。如果该值小于理论最多电解液量，则可作为第一次的设计值。
