关键词：电芯设计、N/P比、CB值、析锂、循环寿命

前言

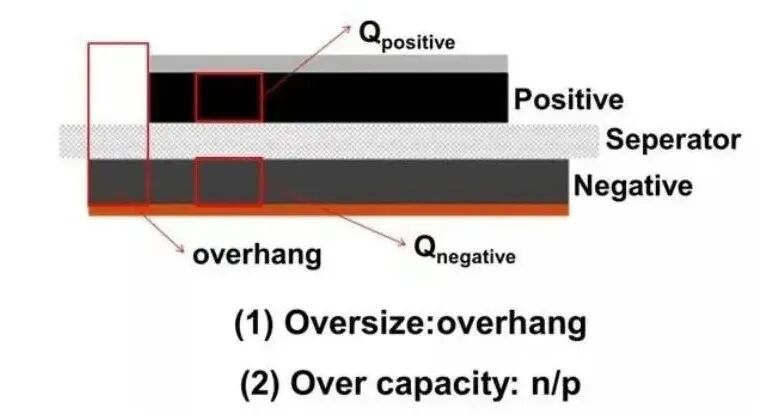

在上一篇关于 Overhang 的讨论中，我们解决了物理尺寸上的“包覆”。今天，我们要进入电化学层面的“包覆”—— N/P 比（Negative/Positive Ratio）。

在产线和研发会议上，我们常听到这样的争论：

“N/P 设计 1.05 够不够？能不能以此提高能量密度？”

“不行，涂布公差太大，必须留到 1.1 以上，否则析锂！”

N/P 比（也常被称为 CB 值，Cell Balance）究竟设计在多少合适？它是越大越安全吗？它对电池的倍率、循环和内阻到底有怎样的量化影响？

今天，结合一线实战数据，我们把这个核心参数讲透。

1. 什么是 N/P 比？

简单来说，N/P 比就是负极容量与正极容量的比值。

计算公式：

N/P = (负极面密度 × 负极活性物占比 × 负极克容量) / (正极面密度 × 正极活性物占比 × 正极克容量)

这里有三个容易踩坑的细节：

“同一阶段”原则：必须统一使用首次充电克容量或首次放电克容量。由于首效的存在，混用会导致设计严重失效。

“正对面”原则：计算的是正对区域的容量。对于圆柱卷绕电池，外圈极片被拉伸，面密度会变小，计算时需引入曲率修正。

全电池概念：材料商给的克容量往往是扣电（半电池）数据，设计时要考虑化成工艺、电解液浸润等因素对全电池实际发挥的影响。

2. 核心逻辑：为什么要 > 1.0？

设计铁律：石墨负极类电池，N/P 必须大于 1.0。

• 防止析锂（安全底线）：充电时，锂离子从正极脱嵌游向负极。如果负极容量不够（“座位”不够），多余的锂离子就无法嵌入石墨层，只能在负极表面沉积变成金属锂（锂枝晶），刺穿隔膜导致热失控。
• 工序补偿：实际制造中，涂布面密度会有波动（Process Variation）。如果设计 N/P=1.0，一旦正极涂厚了或者负极涂薄了，局部区域的 N/P 就会小于 1，导致瞬间析锂。

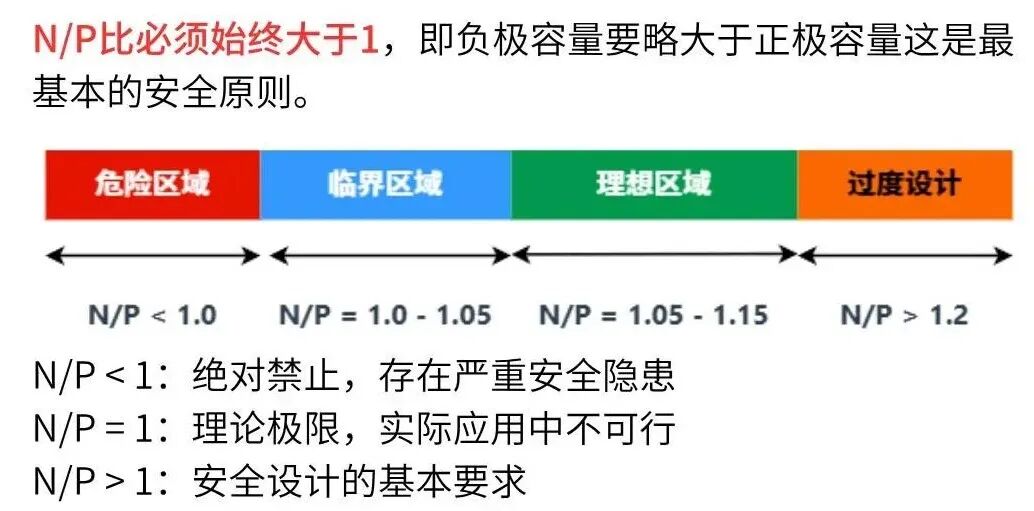

【经验范围】：

通常石墨负极体系设计在 1.04 ~ 1.20 之间。

• 能量型：追求高能量密度，工艺精度高，N/P 可压低至 1.03~1.08。
• 功率型/长寿命：为了防止大倍率充电析锂，或补偿循环中负极的衰减，N/P 会设计得更高。

3. N/P 比对性能的深度影响（实测数据）

很多工程师认为 N/P 只是个安全系数，其实它直接决定了电池的倍率、循环和阻抗性能。基于实验数据 ，我们发现了以下规律：

3.1 对倍率性能（Rate Capability）的影响

实验对比了 N/P = 0.8, 1.0, 1.2, 1.4, 1.6, 1.8 的电池在不同倍率下的表现：

• 0.2C 小倍率：N/P 越低（如 0.8），放电电压平台最高，但由于负极容量不足限制了总容量，实际放出容量最低。
• 1C ~ 3C 倍率：随着倍率增加，极化增大。
• 5C 大倍率：N/P = 1.1时的表现最优。此时电池不仅具有较高的容量，还保持了最高的放电电压平台。

结论：高倍率电芯设计，N/P 不宜过大也不宜过小，1.1 左右是一个兼顾容量与平台的“黄金平衡点”。

3.2 对循环寿命（Cycle Life）的影响

在 1C/1C 循环测试中：

• N/P = 1.0：容量保持率最差，衰减最快。原因可能是负极无余量，循环中稍有锂沉积或负极结构损伤，容量就立刻跳水。
• N/P = 1.8：容量保持率最高。

结论：提高 N/P 比可以显著改善循环寿命。 负极过量越多，正极的锂在负极就有越多的“备用空位”，且负极处于浅充状态，结构更稳定。但代价是能量密度的牺牲。

3.3 对电池阻抗（EIS）的影响

测试发现，电池的阻抗（SEI膜阻抗 + 电荷转移阻抗）随 N/P 比呈现非线性变化：

阻抗大小排序：R(0.8) > R(1.0) > R(1.8) > R(1.2)。

现象：在保持正极不变的情况下，N/P = 1.2 时电池阻抗最小。这说明适量的负极过量有助于形成更稳定、阻抗更低的 SEI 膜界面。

4. 设计实战：如何确定你的 N/P 值？

设计不是为了刷数据，而是为了平衡。在定 N/P 值时，请灵魂三问：

Q1: 你的涂布精度（Cpk）是多少？

设计值 = 安全阈值 + 工艺偏差。

如果你的涂布面密度公差是 ±2%，那么 N/P 至少要留出 2%~3% 的余量来抵消这个波动，否则量产时会有 5% 的电芯析锂。

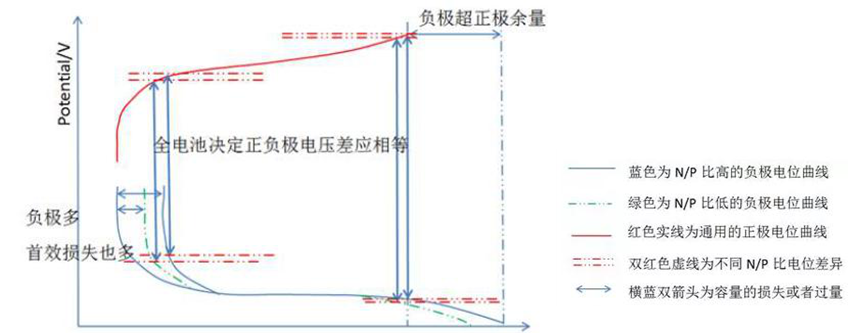

Q2: 你的首效谁更低？

通常 N/P = 正极首效 / 负极首效 是一个理论参考基准。

如果正极首效（如95%） > 负极首效（如90%），理论上充电时正极跑出来的锂，负极是吃不完的（因为负极首效损耗大，会有空位腾出来），此时 N/P 压力较小。

如果正极首效低（如三元），负极首效高，N/P 设计就要更谨慎，必须保证负极物理容量足够。

Q3: 你的短板在哪里？

怕析锂（快充电池）：N/P 往高做（>1.1），防止负极电位过低导致析锂。

怕正极过充（三元高镍）：N/P 不宜过高。如果 N/P 太大，负极一直充不满，电压上不去，会导致正极电压被强行拉高，造成正极晶格坍塌或电解液在高压下氧化。

5. 常见失效与对策

• 设计过大（N/P > 1.25）

• 失效模式：首效低（可逆锂损耗在负极深处）、能量密度低、正极过氧化风险。

• 对策：在工艺允许范围内，削减负极面密度。

• 设计不足（N/P < 1.05）

• 失效模式：满充析锂（拆解看负极表面是否有灰白斑）、循环跳水、产气鼓包。

• 对策：这是设计事故！必须立刻增加 N/P 或提高涂布精度。

总结

N/P 比的设计，本质上是一场“安全”与“能量”的博弈，同时还得看“工艺”的脸色。

教科书：N/P > 1.0。

工程师经验：

• 1
  1.05 ~ 1.10：适合追求极致能量密度的 3C 数码或低倍率电池（前提是涂布精度极高）。


• 1
  1.10 ~ 1.20：适合动力电池，兼顾了倍率（内阻最小）、安全（防析锂）和循环。


• 1
  > 1.20：通常用于LTO（钛酸锂）或对循环寿命有极端要求的储能场景。
