写在前面:
前面几篇讲了设计的一些基础概念。下面开始我们要进入真正的设计了。大家方向盘握好了吗?跟我一起探索吧。
第一章:螺蛳壳里的“空间掠夺战” —— 容量与能量密度的定义逻辑
1. 战场的边界:被锁死的物理容器
锂电设计的原点,往往始于一个残酷的几何学悖论:客户想要的电量是无限的,但物理容器的体积是锁死的。
当需求说明书(SOR)要求一款 21700 电芯做到 5.8Ah 容量时,本质上是在要求研发工程师在一个直径 21mm、高度 70mm 的钢罐子里,塞进能产生 21Wh 能量的化学物质。

我们必须先看清战场(物理边界):
- 21700 总体积: 约 24.2 mL。
- 结构死区(Dead Volume): 钢壳壁厚、顶盖封口区、底部绝缘区。这些“结构刚需”直接吃掉了约 10%~15% 的空间。
- 有效卷绕体积 (Jellyroll Volume): 剩下不到 21 mL 的空间,就是我们要争夺的全部领土。
2. 核心指标定义:额定容量与能量密度
在进行空间掠夺之前,必须先统一工程语言,避免掉入定义的陷阱。
- 额定容量 (Rated Capacity):标称 vs. 最小客户口中的“5.8Ah”,在工程规格书中必须拆解为两个严格的统计学概念:典型值 (C_typ / Nominal): 设计的目标中心值,代表正态分布的峰值。最小值 (C_min / Minimum): 规格书承诺的底线,也是良率的生死线。**六西格玛设计原则:**如果产线制程能力的偏差 (σ)是 0.5%,为了保证 C_min > 5.8Ah 且不出现低容不良,设计中心值必须设定为 5.8 / (1 - 3σ) ≈ 5.9Ah。多出来的设计余量,是给工艺波动买的保险。

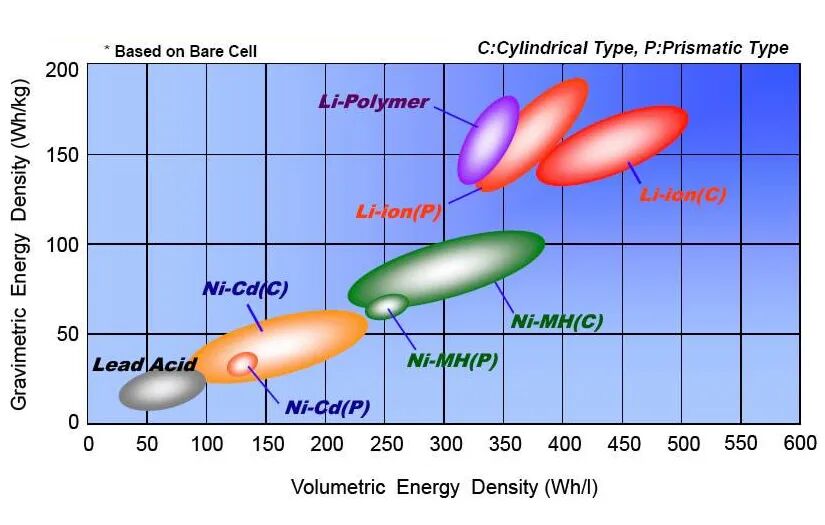

- 体积能量密度 (Volumetric Energy Density)这是衡量空间利用效率的终极指标。
在空间受限场景(如电动汽车底盘、旗舰手机)中,Wh/L 是第一优先级。值得注意的是,公式中的 V_avg(平台电压)提醒我们:提升能量密度不光靠装得多(容量),还得靠电压高。
3. 进攻策略:三个维度的“空间掠夺”
为了达成极致的能量密度目标,设计端必须在三个维度上发起进攻,挤压一切非活性物质的空间。
- 维度一:压榨辅材(让“墙”变薄)隔膜、铜箔、铝箔不贡献任何容量,它们越薄,留给活性物质的地方就越多。在极致能量型设计中:隔膜: 从标准的 9~12μm 压缩至 5~7μm(需配合高强度涂覆)。铜箔: 从 6μm 压缩至 4.5μm。钢壳: 使用高强预镀镍钢,将壁厚从 0.25mm 削减至 0.18mm。工程代价: 墙越薄,房子越容易塌。这直接牺牲了电芯的机械强度和抗异物刺穿能力,对制造良率提出极高挑战。

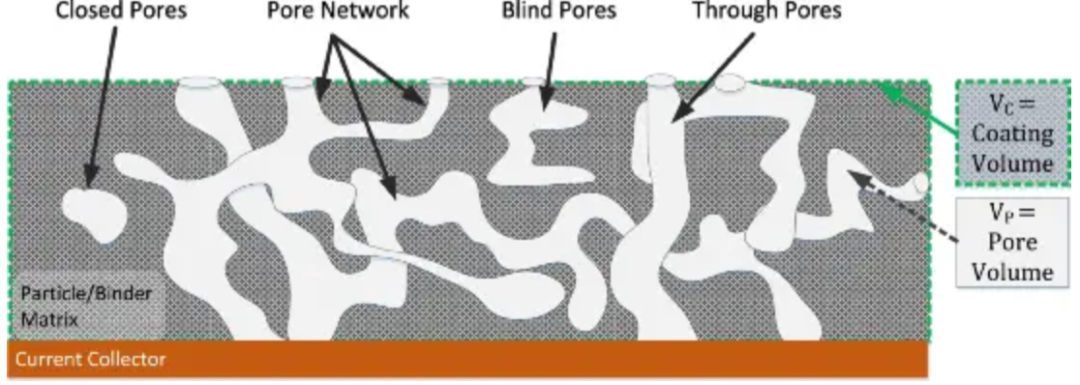

- 维度二:极限压实(挤出“空气”)极片里的孔隙(Porosity)是用来存储电解液的。但在能量型设计眼里,孔隙被视为“空间浪费”。
- 正极压实密度 (AD): 设定在材料的物理极限边缘。例如单晶 NCM,目标直指 3.75+ g/cc。孔隙率目标: 被无情地压缩到 18% 甚至更低。工程代价: 极度致密的极片堵死了锂离子的传输通道,电解液浸润极其困难(易产气、析锂),且基本丧失了快充能力。曲折度 (Tortuosity):指离子在多孔介质中实际传输路径的平均长度与电极宏观厚度的比值。

曲折度值总是大于或等于1。曲折度值越高,路径越曲折,离子传输阻力越大。
- 维度三:电压借力(拉高“水位”)如果物理空间实在塞不进更多粉末了,那就提升电势差。策略: 放弃常规的 4.2V 体系,选用 4.4V 或 4.45V 的高电压材料体系。工程代价: 电压越高,电解液在正极表面的氧化分解越剧烈。这是在用循环寿命和高温产气(鼓包)风险来换取能量。
第二章:电子与离子的“阻力突围战” —— 功率密度与内阻的博弈逻辑
1. 战场的反转:当“多”不再是唯一目标
如果说能量型电芯的设计哲学是“寸土必争”的囤积狂,那么功率型电芯的设计哲学就是“唯快不破”的赛车手。
当客户的需求从“续航 1000 公里”转变为“充电 15 分钟跑 400 公里”(EV 超充场景),或者“电锯切割硬木转速不掉”(电动工具场景)时,设计的核心矛盾瞬间转移:从空间的占有率变成了物质的传输效率。
此时,电芯内部最大的敌人不再是体积,而是阻力(Resistance)。
2. 核心指标定义:功率密度与内阻 (DCR)
要打赢这场仗,必须先量化敌人。在设计规格书中,有两个指标直接决定了电芯的“爆发力”:
- **功率密度 (Power Density, W/kg) 与 倍率 (C-rate)**定义: 衡量电池单位时间内吞吐能量的能力。客户常说的 4C 充电(15分钟充满)或 10C 放电,指的就是倍率。物理本质:P = U × I。在电压平台基本固定的化学体系下,提升功率密度的唯一路径是提升电流 I 的通过能力。
- **直流内阻 (DCR - Direct Current Resistance)**这是功率特性的“生死判官”。DCR 不同于交流内阻 (ACIR,仅反映欧姆阻抗),它涵盖了电流负载下的所有电压损失机制:

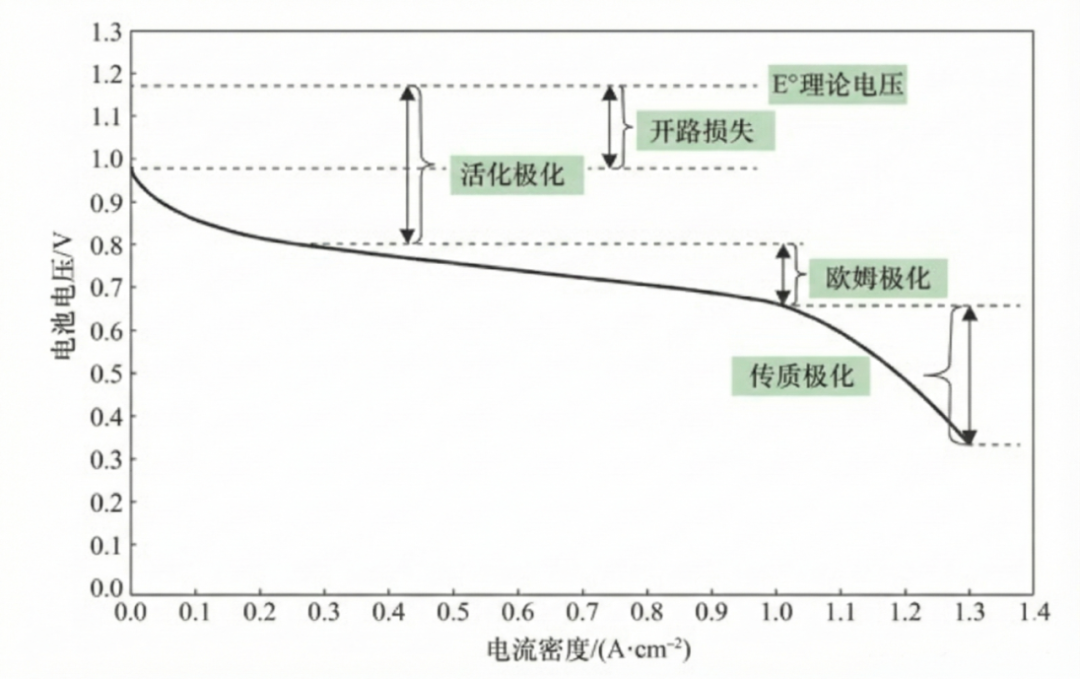

**DCR 的微观拆解:**危害: 内阻不仅导致大电流下电压瞬间“塌陷”(动力中断),更会产生恐怖的焦耳热 (Q=I²R),引发热失控。 - 欧姆极化 (R_ohm): 电子在极耳、集流体、颗粒接触点传输的物理阻力。类似于“车在高速公路上跑的摩擦力”。
- 浓差极化 (R_diff): 锂离子在电解液和活性材料颗粒内部扩散的阻力。类似于“上下高速匝道时的拥堵程度”。

3. 进攻策略:三条战线的“降阻工程”
为了实现高功率/快充目标,设计端必须进行一场“伤筋动骨”的基建改造,其核心逻辑与高能量完全互斥。

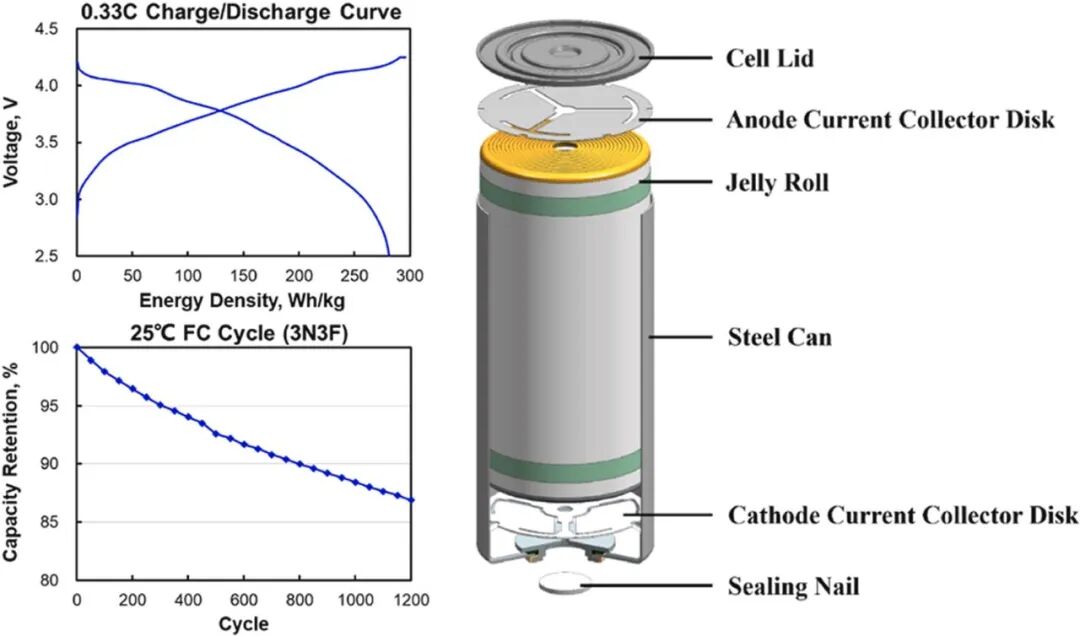

- 战线一:打通电子通路(消灭 R_ohm)电子传输最怕路径长、截面小。正极导电剂含量从 1% 提升至 2%~3%,并引入碳纳米管 (CNT) 构建长程导电网。使用涂碳铝箔 (Carbon Coated Foil) 降低极片与集流体的界面接触电阻。原理: 利用集流体边缘(留白区)直接导电,将电子传输路径从卷绕长度的“米级”缩短为卷绕宽度的“毫米级”。这能将 R_ohm 降低 70%~80%。结构重构: 坚决放弃单极耳结构。必须引入 全极耳 (Tabless) 或 多极耳 (Multi-tab) 技术。导电网络增强:
- 战线二:打通离子通路(消灭 R_diff)离子在液相中的扩散速度远快于固相。为了快,必须给离子留出通道。反向压实策略: 必须放弃极致压实。将正极压实密度从 3.7+ g/cc 主动降级至 3.3~3.4 g/cc。释放孔隙: 将极片孔隙率 (Porosity) 从 <20% 释放到 30%~35%。这相当于把“羊肠小道”扩建成了“双向八车道”,大幅降低浓差极化。缩短固相扩散距离: 选用 小粒径材料 (Small D50)。离子进出半径 5μm 的颗粒比进出 15μm 的颗粒要快得多。

- 战线三:守住安全底线(防析锂)快充是析锂 (Lithium Plating) 的高发区。当大量锂离子高速涌向负极,如果负极“接不住”,电位就会跌破 0V,析出金属锂。能量型设计通常做 1.03
1.05(够用就行)。功率/快充型设计必须做到 **1.121.18**。这意味着我们要涂更多的负极材料作为“缓冲区”,来应对大电流冲击。N/P 比 (Capacity Balance) 上调** **
4. 战争的代价:得失守恒
在选择了“高功率”路线后,设计师必须在系统规格书中诚实地写下为此付出的代价:
- 能量密度“大出血”: 降低压实密度 + 提高孔隙率 + 提高 N/P 比 = 单位体积内活性物质大幅减少。同尺寸下,功率型电芯的能量密度通常比能量型低 15%~20%。
- 自放电风险上升: 高孔隙率和小颗粒材料意味着更大的比表面积 (BET),这会加剧电解液副反应,导致 K 值(自放电率)变差。
- 制造良率挑战: 全极耳的揉平、焊接工艺极易产生金属粉尘,造成内部微短路风险,对制程环境洁净度提出地狱级要求。
第三章:与“熵增”的持久战 —— 循环寿命与日历寿命的衰减机理
1. 战场的延伸:从实验室到真实世界
如果说能量和功率是电芯的“短跑成绩”,那么寿命就是“马拉松成绩”。
当客户在 SOR 中写下“整车质保 8 年 16 万公里”或者“储能站运营 15 年”时,他们实际上是在要求研发工程师对抗热力学第二定律——熵增。
电芯从注液完成的那一刻起,就在不可逆地走向死亡。设计师的任务,是延缓这个过程。在设计规格书(Spec)中,寿命被拆解为三个残酷的维度:
- **维度一:标准循环寿命 (Standard Cycle Life)**定义: 在实验室温室(25°C/45°C)、恒定倍率(1C/1C)、固定电压区间内跑出来的圈数。本质: 这是材料体系的“理论天花板”。它考核的是化学键的稳定性。
- **维度二:工况循环寿命 (Dynamic Duty Cycle)**定义: 模拟真实路况。电流如心电图般乱跳(急加速/能量回收),伴随温度冲击和浅充浅放。本质: 这是电芯的“身体素质”。它考核的是物理结构(粘结剂、极耳)抗机械疲劳和热疲劳的能力。
- 维度三:日历寿命 (Calendar Life)定义: 电池什么都不做,静置存放时的衰减。本质: 考核的是副反应速率。即便没有电流,高电压和高温也会驱使电解液缓慢氧化分解。
2. 核心衰减机理:LLI 与 LAM
要设计长寿命电芯,必须先像法医一样查清“死因”。锂电池的衰减主要源于两大元凶:
- **元凶 A:活性锂损耗 (LLI - Loss of Lithium Inventory)**现象: 容量线性下降。*机理:*SEI 膜(固体电解质界面膜)的反复生长。负极表面的 SEI 膜在充放电膨胀收缩中会破裂,修复破裂需要消耗电解液中的锂离子。锂离子变成了死锂,容量就永久少了。设计对策: “成膜添加剂”。

- **元凶 B:活性物质损失 (LAM - Loss of Active Material)**现象: 容量在后期断崖式跳水。*机理:*颗粒破碎与脱落。正极多晶颗粒在反复体积变化中产生晶间裂纹,最终破碎粉化,失去电气连接;或者粘结剂失效,活性物质从集流体上剥离。设计对策: “单晶化”与“强粘结”。

3. 防御策略:构建三道防线
为了达成客户的“长质保”目标,设计端必须建立纵深防御体系。
- 防线一:材料本体的加固(选材)正极策略: 坚决放弃多晶材料(易破碎),全面转向单晶三元 (Single-Crystal NCM) 或 磷酸铁锂 (LFP)。单晶颗粒像一颗坚硬的玻璃珠,极难产生内部裂纹,能抗住数千次的膨胀收缩。负极策略: 选用低膨胀的人造石墨,并严格控制硅基负极的掺杂比例(通常 <5%),防止膨胀力撕裂电极。

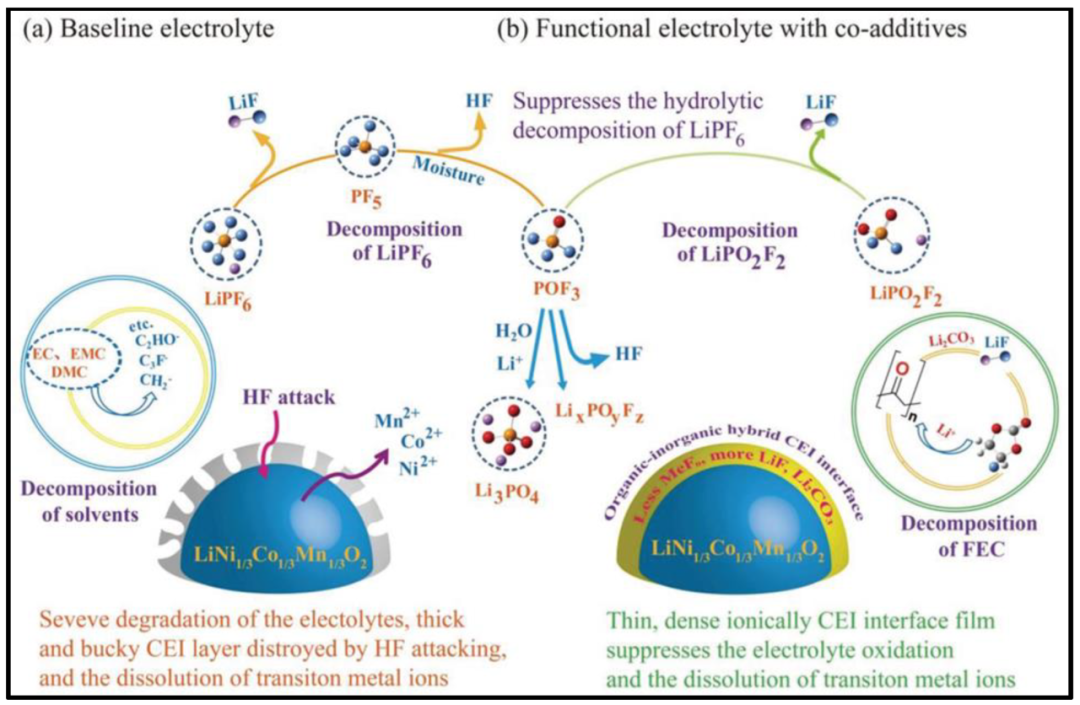

- **防线二:界面环境的维稳(配方)**加入 VC (碳酸亚乙烯酯):在负极表面形成致密柔韧的 SEI 膜,减少 LLI。加入 FEC (氟代碳酸乙烯酯):专门修补含硅负极的微裂纹。加入 PS (1,3-丙烷磺内酯):抑制高温产气,保护正极。电解液“护肤”: 电解液不仅仅是离子通道,更是界面的修补剂。

- **防线三:物理结构的韧性(工艺)**提高粘结剂(PVDF/SBR)的分子量和用量,将剥离强度标准提升 30%(如从 12N/m 提至 18N/m)。优化极耳焊接工艺,确保接触电阻长期稳定,防止老化后出现局部热斑。针对工况循环: 既然工况冲击大,就要把极片做得更“皮实”。
4. 战争的代价:长寿的牺牲品
当我们在规格书中写下“3000 次循环”时,必须明白我们放弃了什么:
- **DCR 上升(动力变差):**单晶材料虽然结实,但其离子扩散速率通常低于多晶材料(比表面积小)。厚实的 SEI 膜虽然保护了锂离子,但也增加了离子穿透的阻力。长寿命电池的内阻通常比普通电池高 10%~20%。
- **低温性能打折:**为了高温存储和长寿命设计的电解液,通常粘度较大,导致低温下导电率急剧下降。
- **成本增加:**高质量的成膜添加剂和单晶前驱体加工费,都会直接推高 BOM 成本。
第四章:生存的红线 —— 温度、电压与安全的死亡禁区
1. 战场的底线:一票否决权
如果说能量密度和功率特性决定了产品“好不好卖”,那么本章定义的指标决定了产品“能不能出厂”。
在系统设计规格书(SDS)中,环境适应性(Temperature)、电压窗口(Voltage)和安全边界(Safety)拥有“一票否决权”。任何试图突破物理化学极限的激进设计,一旦触碰这些红线,唯一的结局就是热失控或批量退货。
2. 温度的枷锁:娇气的电化学窗口
客户常问:“为什么不能在零下 20 度大电流充电?油车都可以加油。” 研发必须通过设定严苛的 KDI 来回答这个问题:
- 低温充电红线 (Charge Lower Limit):0°C****策略: 必须更换低粘度、低熔点溶剂(如增加丙酸酯类比例),并使用小颗粒、各向同性石墨。代价: 高温性能恶化(低粘度溶剂易挥发、易胀气),能量密度降低(小颗粒压实低)。物理机理: 低温下,负极石墨的嵌锂动力学呈指数级衰减。强行在大电流下充电,锂离子来不及嵌入石墨层,直接在表面析出金属锂(Lithium Plating)。这是不可逆的损伤,且是内短路的前兆。设计博弈: 如果客户强行要求 -10°C 充电。
- 高温放电红线 (Discharge Upper Limit):60°C****红线: 4C 放电结束瞬间,电芯表面温度不得超过 75°C。如果超过,必须推翻结构设计(如增加极耳散热)。物理机理: 超过 60°C,常规电解液中的锂盐(LiPF6)开始分解产生 HF 酸,腐蚀正极;SEI 膜开始热溶解。设计博弈: 如果是功率型电芯,必须校核 温升 (Temperature Rise)。
3. 电压的悬崖:能量与氧化的平衡
- 充电截止电压 (Charge Cut-off):4.2V vs 4.45V****4.2V: 常规体系,电解液稳定,寿命长。4.45V: 激进体系。电解液在正极表面剧烈氧化产气。必须引入昂贵的高电压添加剂(如腈类)和掺杂包覆的正极材料。**这通常是以牺牲高温存储性能和循环寿命为代价的。**诱惑: 电压每提升 0.1V,能量密度可提升约 5%~10%。这是 Part 1 空间战中的终极武器。*代价:*高电压 = 强氧化性。
- 放电截止电压 (Discharge Cut-off):2.5V vs 2.0V红线: 对于铜箔集流体,绝对不能低于 1.5V(过放电)。一旦低于此值,铜箔氧化溶解,再次充电时析出铜枝晶,直接刺穿隔膜导致自燃。设计规范中通常锁定 2.5V 为安全关断点。
4. 隐形杀手:自放电与存储 (K-value & Storage)
有些电芯循环没问题,但放在仓库里三个月就“气胀”了,或者电压掉到零。这考验的是静态稳定性。
- 自放电率 (K-value):衡量电芯内部微短路的指标。设计要求: 必须严格控制隔膜的孔径均匀性和涂布的粉尘异物。K 值异常通常意味着制造工艺(DFM)出了大问题。
- **高温存储 (Storage @ 60°C):**设计博弈: 为了高功率,我们用了高比表面积的负极;为了高能量,我们用了高电压。这都会导致存储产气。对策: 必须在电解液中寻找“抗氧化”与“低阻抗”的微妙平衡点。
5. 最后的防线:安全冗余设计
为了通过新国标的针刺 (Nail Penetration) 或 热箱 (Hot Box) 测试,设计必须做“减法”。

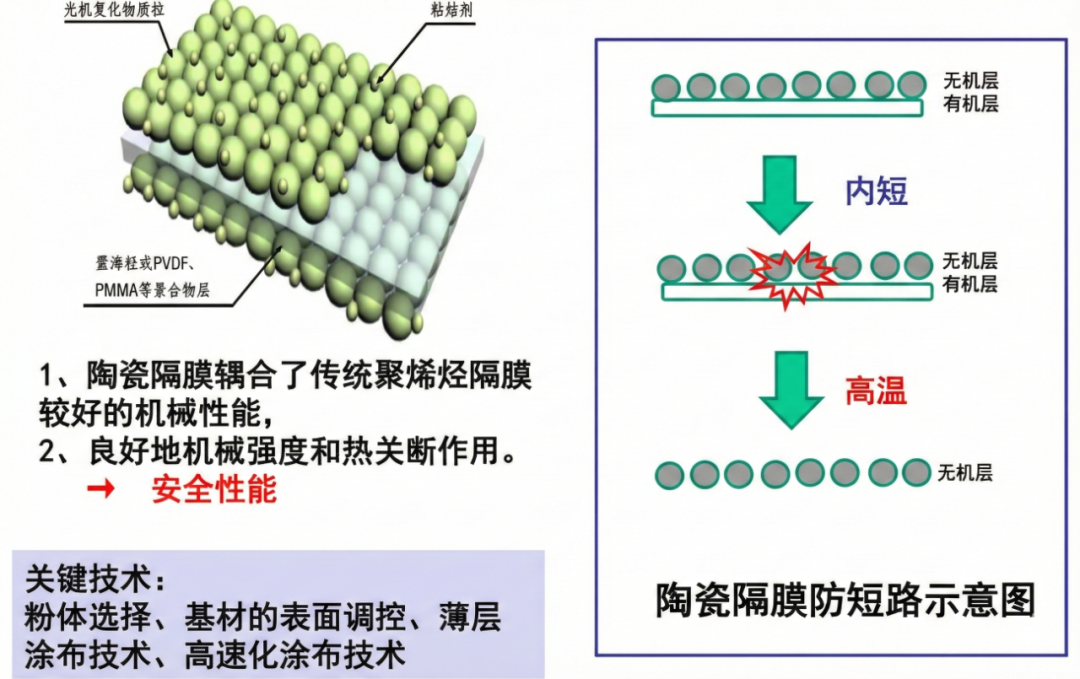

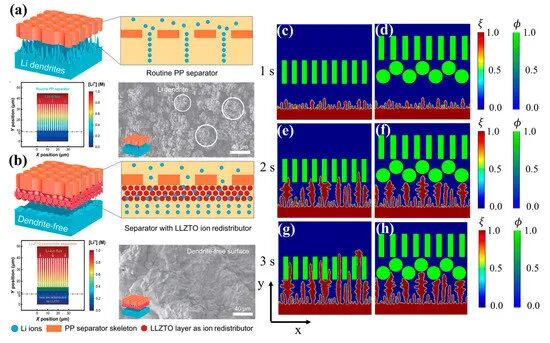

- 隔膜策略: 必须使用 CCS(陶瓷涂覆隔膜)。陶瓷层在高温下能保持骨架完整,防止正负极接触。但这增加了厚度和成本。

- Overhang 设计: 负极包覆正极的尺寸余量(如 Head/Tail > 2mm)。余量越大,析锂风险越小,但浪费的空间越多(能量密度下降)。
**
**
【小结】
本章定义的指标,是悬在设计师头顶的达摩克利斯之剑。
当我们为了能量、功率、寿命而狂奔时,必须时刻回头看一眼这些红线。一旦越线,再高的性能也是零。
至此,我们已经完成了所有分维度的博弈。
- 空间战(能量)
- 阻力战(功率)
- 时间战(寿命)
- 边界战(安全)
现在,所有的牌都摊在桌上了。我们将回到最初的那个沙盘,看看在综合考虑了这所有四个维度的制约后,那两款 21700 电芯(项目 A 与 B)最终会变成什么样子。
第五章:终局之战 —— 两款电芯的命运抉择与规格书定稿
- 沙盘推演:同一起跑线,不同的终点
为了让对比具有最强的工程说服力,我们设定一个完全相同的技术基石 (Baseline):
- 物理容器: 标准 21700 圆柱钢壳(直径 21mm,高度 70mm)。
- 化学体系: 中镍单晶 NCM (如 NCM613) + 人造石墨。
- 电解液体系: 相同的溶剂与锂盐基础(添加剂可调)。
任务指令: 基于同一基石,设计两款产品:
项目 A (代号 Energy Star): 极致容量型。目标:5.8Ah,用于高端旗舰充电宝/长续航户外电源。
项目 B (代号 Power Master): 极致功率型。目标:45A 持续放电,用于专业级园林工具(电锯/割草机)。
- 决战时刻:系统设计规格书 (System Spec) 对比全景

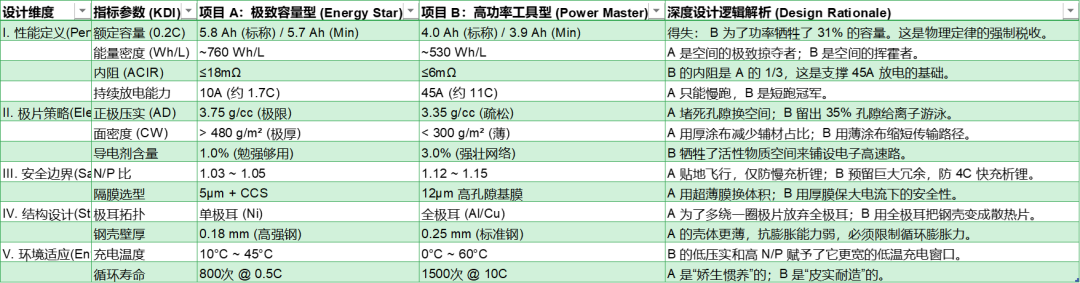

这是研发总工交付给项目组的最终蓝图。请仔细对比每一个参数背后的逻辑差异。

(原始表格《系统设计规格书 (System Spec) 对比全景》已上传知识星球)

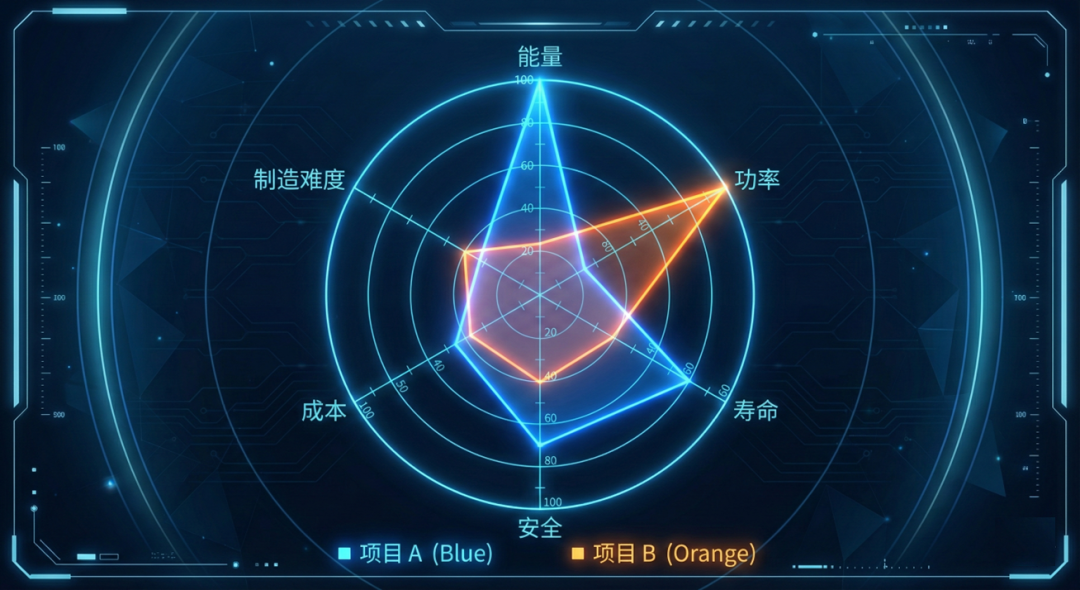

- 终局画像:性格迥异的双胞胎
通过上面的表格,我们清晰地看到了这两款电芯的终局:

Energy Star (项目 A):
它是一个“虚胖的大力士”。它的肚子里塞满了能量,体重(能量密度)惊人。
但它的血管(孔隙)细窄,心脏(极耳)脆弱。它只能坐在那里慢慢地输出能量。一旦你逼它快跑(快充/大放电),它就会发热气喘,甚至有猝死(热失控)的风险。
制造难点: 极高的压实和极薄的隔膜,是良率的噩梦。
Power Master (项目 B):
它是一个“精壮的特种兵”。它的肌肉(活性物质)并不大块,但线条分明。
它的血管粗壮(高孔隙),神经敏锐(低内阻)。它能瞬间爆发出惊人的力量,并且在酷热和严寒中都能战斗。
制造难点: 全极耳的焊接工艺和高 N/P 下的粉尘控制。
(全文完)
