1.1 门派分野：你是“滚”还是“压”？#

A. 旋转式圆刀 —— 速度之王这就是大家最常见的“滚筒”。极片在跑，滚筒也在转。

• 优势： 连续运动，速度极快（可达 100-150m/min），适合卷绕电池的高速生产。
• 劣势： 切断原理多为“挤压切断”（Crush Cut）或“辊剪”，毛刺控制难度大。

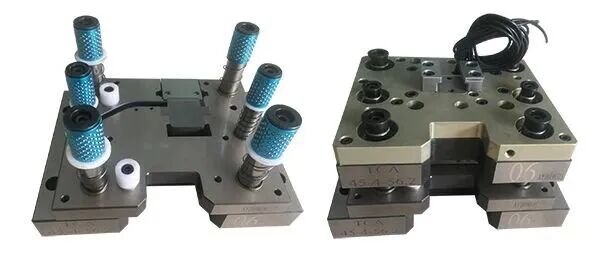

B. 平板五金模 —— 品质之王这才是真正的“五金冲压”。它长得像一个方形的铁疙瘩，有导柱、导套和强力弹簧（如下图）。

• 优势： 纯粹的公母模“剪切”（Shearing），像剪刀一样。能做到零毛刺、零粉尘。
• 劣势： 它是间歇运动（切一下停一下），速度慢，但它是叠片电池（Z-Stacking）和极耳切断的绝对主力。

1.2 圆刀鄙视链：从“禁区”到“终极”#

如果你用的是圆刀（旋转模切），这里存在一条明确的进阶路线。如果你选错了刀，神仙也调不出好极片。

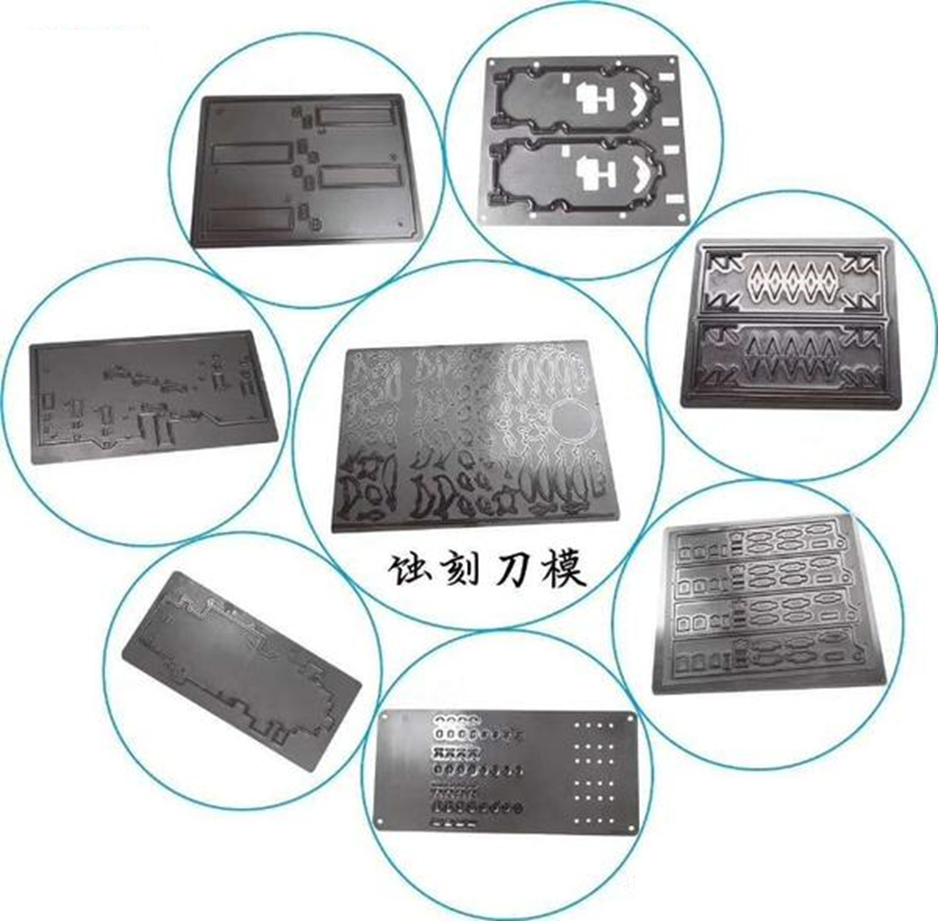

Level 1：蚀刻刀模 (Etched Die) —— 锂电禁区这是最低端的刀模，常用于不干胶标签和纸箱行业。

• 工艺原理： 在钢板表面印刷防腐蚀层，用化学药水腐蚀掉多余金属，留下凸起的刀锋。
• 特征： 刀锋矮（0.5~1mm），侧面粗糙，显微镜下能看到化学腐蚀留下的“麻点”。
• **黑带判定：****严禁用于锂电池极片。**理由一： 精度差。侧蚀现象导致刃角无法做到微米级锐利，切极片是在“压烂”而不是“切断”。理由二： 污染风险。残留的酸性腐蚀液是电化学体系的“毒药”。

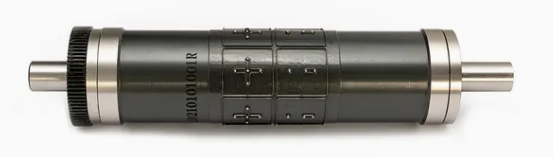

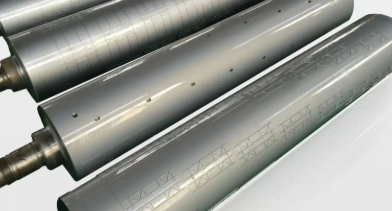

Level 2：雕刻刀模 (Solid Die) —— 曾经的王者在 2015 年之前，这是主流。

• 工艺原理： 利用高精度 CNC 在一整块优选钢材上直接雕刻出刀锋。它是无接缝的实心整体。
• 硬度指标： 刃口经过激光淬火，硬度达 57~59 HRC，能啃动陶瓷层。
• **致命弱点：**修模太贵，周期太长。 一旦崩刃，几十公斤重的滚筒要发回原厂重磨，产线停机一周，这在如今的快节奏下是不可接受的。

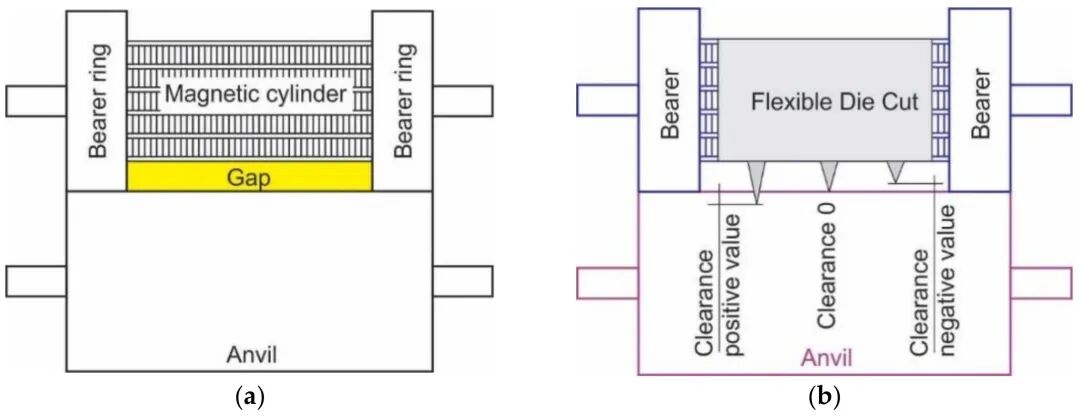

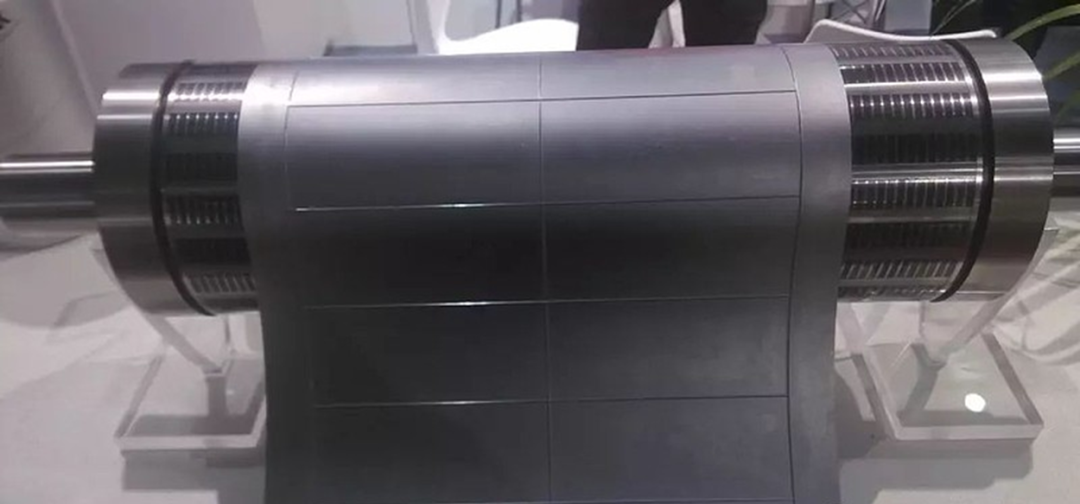

Level 3：磁性柔性刀皮 (Flexible Die) —— 终极形态这是目前头部大厂的高端卷绕线标配，采用了“皮骨分离”的设计。

• 骨（磁性滚筒）： 高强度不锈钢+钕铁硼永磁体，精度极高（跳动 1~2μm），一次投资用 10 年。
• 皮（柔性刀皮）： 一张薄如蝉翼的高强度钢片，虽然也是蚀刻成型，但经过了 CNC 精修刃口 和 DLC 类金刚石涂层 处理。
• 核心优势： 换型极快（15分钟）、成本低（只有整体模的 1/10）、容错率高（崩了直接换新）。

1.3 平板模的坚守：被低估的“老法师”#

你可能会问，既然磁性刀皮这么好，为什么还要用那种笨重的、带弹簧的平板五金模？

因为在叠片工艺中，由于极片不仅要分条，还要进行复杂的极耳裁切（Notching），且对毛刺的要求达到了变态的 <10μm（甚至 <5μm）。

这时候，圆刀的“挤压”原理就失效了。必须请出平板五金模：

• 结构： 拥有精密的导柱/导套系统，保证上下模间隙恒定在 2~3μm。
• 动作： 上下垂直冲切，这是最纯粹的剪切力学。
• 地位： 在全固态电池和超薄锂金属电池的研发中，为了追求完美的断面，五金冲切模依然是目前唯一能战胜激光（避免热损伤）的方案。

【黑带建议】

• 做卷绕、跑高速（>80m/min）：请上 磁性滚筒 + 柔性刀皮。
• 做叠片、切极耳、追求断面零缺陷：请保留 平板五金模 工位。
• 做标签贴纸：才去用普通的 蚀刻模。

1.4 调模的艺术：告别“听响”式调机

五金模切最核心的工艺参数是什么？

不是速度，不是张力，甚至不是间隙，而是“模切压力”。

很多新手（甚至干了两三年的技术员）调模切机，判断标准就是“切断了没”。为了切断，拼命旋紧伺服加压螺栓，直到听到滚筒发出“咔咔”的金属撞击声才罢休。

这是毁模具最快的方法，也是产生金属粉尘的根源。

真正的黑带调模，追求的是“Kiss Cut（轻触切割）”——既要切断极片，又不能伤到刀刃（或底砧辊）。这就必须引入一个关键的辅助工具：感压试纸。

黑带标准调模 SOP

1. 准备工作：清洁是第一生产力

在装刀之前，必须用无尘布沾无水乙醇，反复擦拭磁性滚筒表面和刀皮背面。

• 警示磁性滚筒有极强的吸附力，哪怕是一颗肉眼看不见的铁屑粉尘，夹在刀皮和滚筒中间，都会像“豌豆公主”一样，导致刀刃在微观上凸起。这个凸起点在运转时会承受巨大的局部应力，瞬间造成崩刃。

2. 试纸显影：让压力“看得见”

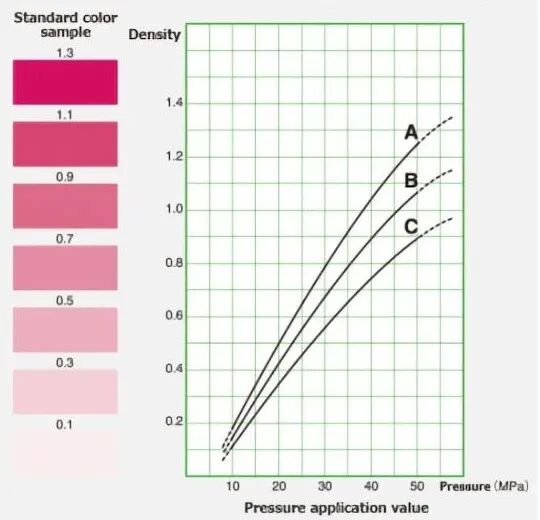

• 工具****感压变色试纸。推荐使用 Fujifilm 的 LW（低压型） 或 LLW（超低压型）。千万不要用普通的复写纸，那没有精度可言。
• 操作
• 裁取一段试纸，长度需覆盖整个滚筒幅宽。
• 关键步骤像三明治一样，将试纸夹在两层待切的极片中间。

为什么要夹极片？ 因为极片有厚度（如 150μm），如果不夹极片直接压，模拟不出真实的生产状态，调出来的压力也是虚的。

• 关闭模切功能，手动盘车（Jog），让刀模慢速压过试纸。

3. 显色判读：微米级的平衡术

取出试纸，观察红色的压痕线。我们需要看到的不是“深红一片”，而是“均匀的、清晰的极耳轮廓线”。

• 现象 A：左深右浅（或左有右无）

诊断：左右压力不平衡。左侧伺服下压过深，右侧悬空。

后果：左侧刀刃会在几万次切割后迅速崩裂，右侧则会出现连丝（Burr）。

对策：微调两侧的伺服补偿值（Offset），单位通常是 μm。

• 现象 B：线条粗大且发黑，周围有晕染

诊断：整体压力过载（Overload）。刀刃已经深深切入了底砧辊（Anvil Roll）。这是严重的“硬碰硬”。

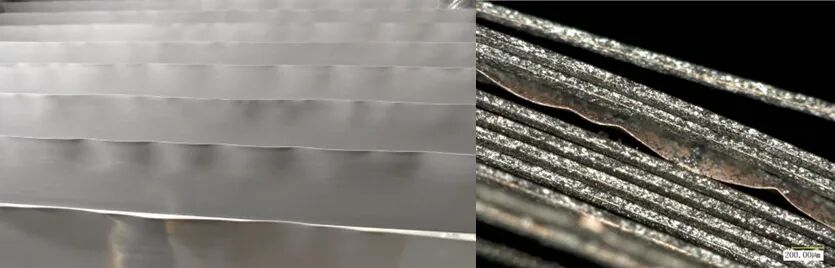

后果：底砧辊表面会出现肉眼可见的刀痕槽。一旦底辊有了槽，极片就会在这个槽里“下陷”，导致切不断。此时你再加压，就是恶性循环。

• 黑带标准：

调整到试纸显色刚刚好清晰连贯，线条纤细均匀，且左右色差肉眼不可见。此时记录下左右伺服的 Z轴坐标值，这就是这把刀的标准零点。

生产时，只能在此基础上微调（例如 ±2~5μm），严禁大幅度加压。

4. 终极验证：痕迹判定法

如果没有试纸，怎么判断压力好不好？看切完的废料和底辊。

• 完美状态极片切断了，但底部的承载膜（如果有）或者下辊表面，只有极浅的光痕，摸上去没有手感上的凹槽。
• 失效状态下辊摸上去有明显的“台阶感”或“沟槽”。这时候，请立即停机换辊，不要犹豫。继续切只会产生无数的金属粉尘，导致电芯短路率飙升。

第二章：流派之争（下）——变间距的“阿基米德诅咒”

为什么现在的 4680 大圆柱、21700 高速线几乎全部倒向了激光模切？

不是因为激光切得更好，而是因为五金模切“跑不动”了。

2.1 物理图景：圆柱卷绕的“几何陷阱”

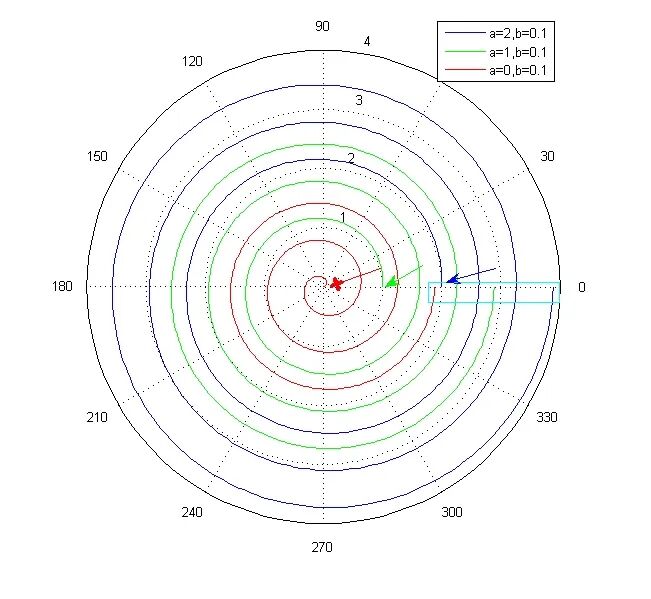

在卷绕电池的微观几何中，极片并不是平铺直叙的，而是沿着卷针做阿基米德螺旋运动。

2.1.1 越卷越长的周长

想象一下，当你卷一卷卫生纸时，卷到最外层的一圈，肯定比卷筒芯那一圈要长得多。

同样的道理，随着卷绕层数的增加，卷径在不断变大。为了保证卷绕完成后，几十层极耳能够在圆柱端面上整齐地排成一条直线（或特定的梅花图案），我们在平面状态下切极耳时，极耳之间的间距必须按规律递增。

2.1.2 变间距公式

这是一个严格的等差数列：

• Ln：第 n 个极耳的间距（步长）。
• L***n-*1：前一个极耳的间距。
• Teff：极片+隔膜的有效堆叠厚度（包含厚度反弹系数）。

【数据震撼】

以一颗普通的 21700 电池为例：

• 第 1 圈的极耳间距可能只有 15mm。
• 第 50 圈的极耳间距会增加到 60mm 以上。
• 极耳间距翻了 4 倍！

2.1.3 机械的死穴

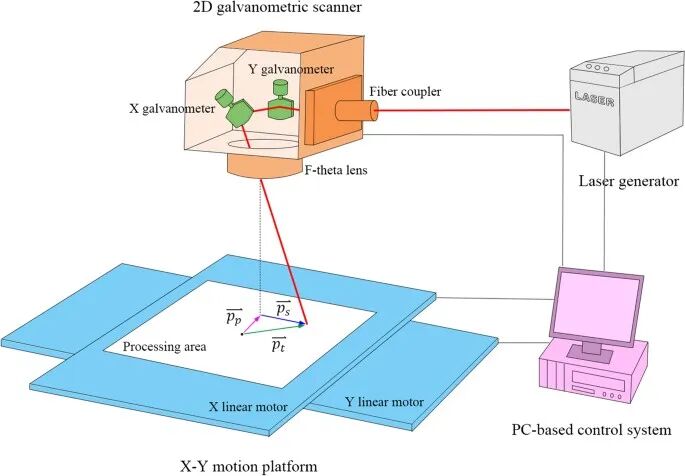

对于激光来说，这太简单了。软件里写个循环语句 for (i=0; i<n; i++) { Pitch += Δ; }，振镜就把光斑甩过去了。

但对于五金模切滚筒来说，这是物理定律的挑战：

• 滚筒的周长是死的（例如固定为 300mm）。
• 你要切的间距是活的（从 15mm 变到 60mm）。

这就好比让你骑一辆独轮车，车轮周长 1 米，但要求你第一圈走 0.5 米，第二圈走 1.2 米，第三圈走 0.8 米……

你怎么骑？你只能“滑着骑”或者“跳着骑”。

**

**

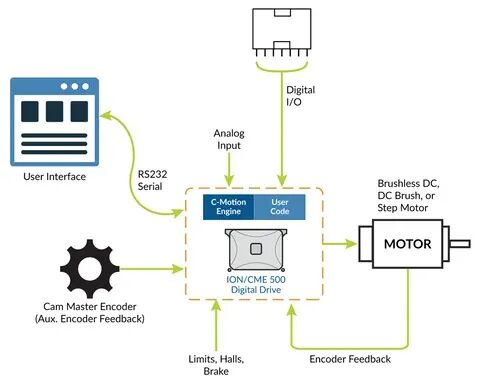

2.2 唯一的解药：EtherCAT 电子凸轮 (E-Cam)

为了破解这个诅咒，五金模切机被迫引入了工业运动控制领域最复杂的算法之一——电子凸轮（Electronic Cam）。

通俗地说，就是强行让模切滚筒“变速跑”。

伺服电机不再是匀速旋转，而是在旋转的一圈（360°）内，疯狂地进行“加速-减速-同步”的变奏表演。

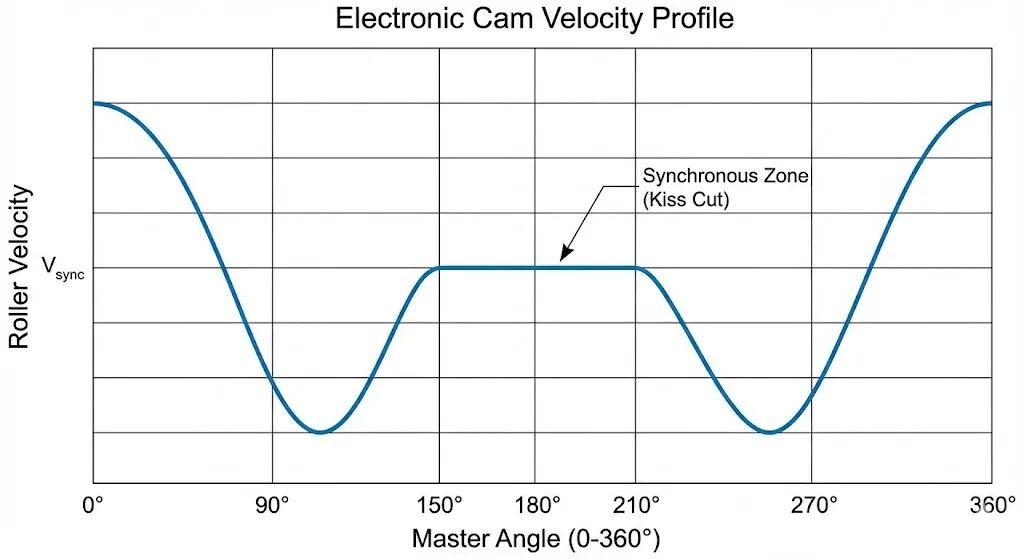

我们将滚筒旋转的 360° 周期，拆解为两个绝对不能混淆的区域：

2.2.1 区域一：同步切割区 (Synchronous Area)

• 定义当刀刃接触极片的那一瞬间（通常是转角的 30°~60°扇区内）。
• 铁律滚筒表面的线速度（Vroller）必须与极片走带速度（Vmaterial）严格相等。

Vroller = Vmaterial

• 后果推演

如果 Vroller > Vmaterial：刀刃比极片跑得快。结果：极耳根部被扯裂，极片断带。

如果 Vroller < Vmaterial：刀刃比极片跑得慢。结果：极片在刀口前方堆积、拱起，导致切不断或切口变形。

2.2.2 区域二：追赶/等待区

• 定义刀刃离开极片后的那300° 空程。这是伺服电机的“生死狂奔”时刻。
• 任务为了凑出下一个变化的间距，滚筒必须利用这段空程调整相位。

【实战场景 A：切长间距】

• 工况当前极耳间距（Target Pitch） > 滚筒周长。
• 动作：等待 (Wait)。

滚筒切完一刀后，发现下一刀的距离还很远。它必须在空程区减速甚至停顿，让极片多走一段路，等极片到位了，滚筒再加速追上去切。

• 电机状态急减速 -> 低速蠕动 -> 急加速。

【实战场景 B：切短间距】

• 工况当前极耳间距（Target Pitch） < 滚筒周长。
• 动作：追赶 (Chase)。

滚筒切完一刀后，发现下一刀马上就要到了。它必须瞬间爆力加速，以极快的速度转完这一圈，赶在极片走过头之前“截胡”切下去。

• 电机状态急加速 -> 超速旋转 -> 急减速（回到同步速度）。

2.3 伺服系统的“地狱模式”

这种控制方式，将机电硬件的性能逼到了物理极限。这也是为什么国产低端模切机根本做不了圆柱电池的原因。

2.3.1 电流过载：RMS 的悲剧

在 100m/min 的高速产线下，模切滚筒每秒钟要转 3~5 圈。

这意味着伺服电机每秒钟要完成 5 次 “急停-急加速-急减速”的循环。

• 电流曲线不再是平滑的波浪线，而是锯齿状的尖峰。
• 热效应电机的有效力矩长期处于额定值的 90% 以上。散热稍有不好，驱动器就会报 Overload 故障停机。

2.3.2 刚性震荡：Jitter 的红线

为了实现这种变奏，控制系统必须具备极高的响应速度。

• 总线选择必须使用 EtherCAT 实时总线。
• 同步周期 PLC/PAC的通讯周期通常需设定在 1ms 甚至 0.5ms。
• 抖动如果总线通讯有微秒级的延迟，或者机械联轴器刚性不足，滚筒在进入“同步区”的那一瞬间速度没稳住，极片瞬间就会被撕断。

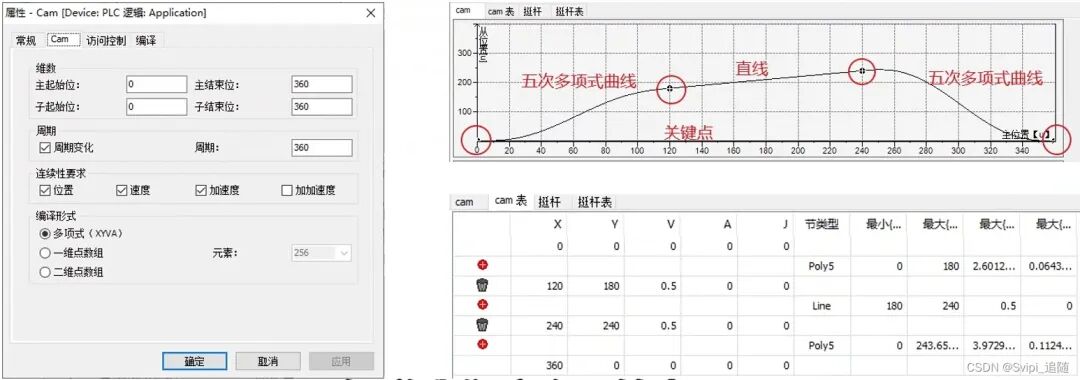

**2.3.3 调试噩梦：凸轮曲线 **

这需要黑带级的数学能力。工程师必须在 HMI 上手绘或导入一组 5 次多项式曲线。

• 曲线太陡：电机加速度过大，震动啸叫。
• 曲线太平：追赶时间不够，无法在回到同步区前完成调速。
• 现状每次换一种电池型号（极耳间距公式变了），工程师就要重新计算凸轮曲线。调这一台设备，能把人调疯。

**

**

五金模切在“定长切割”（如叠片、方形）领域是王者，但在“变长切割”（如圆柱卷绕）领域，它是被物理规律束缚的巨人。

• 它太累了：电机在尖叫。
• 它太慢了：100m/min 是它的物理极限，而新一代产线要求 150m/min+。
• 它太贵了：为了抗震，设备底座要用铸铁，伺服要用大惯量，成本飙升。

这也正是激光模切得以登场并统治高端产线的根本原因——它用光速的灵活性，降维打击了机械的惯性。

光，是没有质量的。光，是不需要减速的。

第三章：激光工艺核心窗口

“上帝说要有光，于是就有了……熔珠。”

—— 某锂电资深工艺工程师

激光模切的本质，是利用高能量密度的光束（通常是光纤激光），将极片金属瞬间加热至沸点，使其升华或熔化，并被辅助气体吹走。

相比于五金模切的“一刀切”，激光模切是一场热力学博弈。

五金模切的问题是“切不断”，而激光模切的问题往往是“切太断”——能量过剩导致的热损伤。

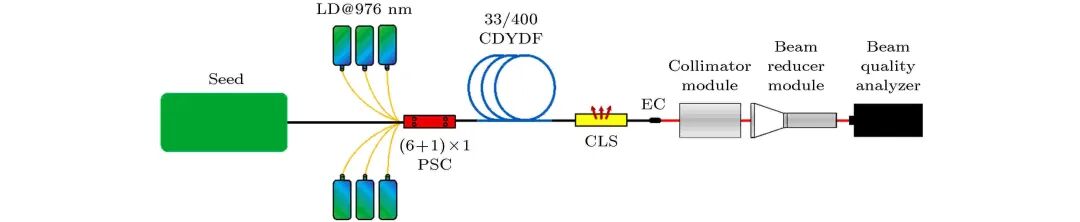

3.1 MOPA 脉冲激光：纳米级的“手术刀”

在锂电极耳切割领域，我们不使用连续激光（CW），而是几乎清一色使用 MOPA（主振荡功率放大） 架构的脉冲光纤激光器。

为什么？因为我们需要“微操”。

极片的结构是“三明治”：中间是 610μm 的铜/铝箔，两边是 50100μm 的涂层。如果是连续激光扫过去，热量会迅速向四周扩散，把涂层烧焦。

我们需要的是一种“打带跑”的战术：

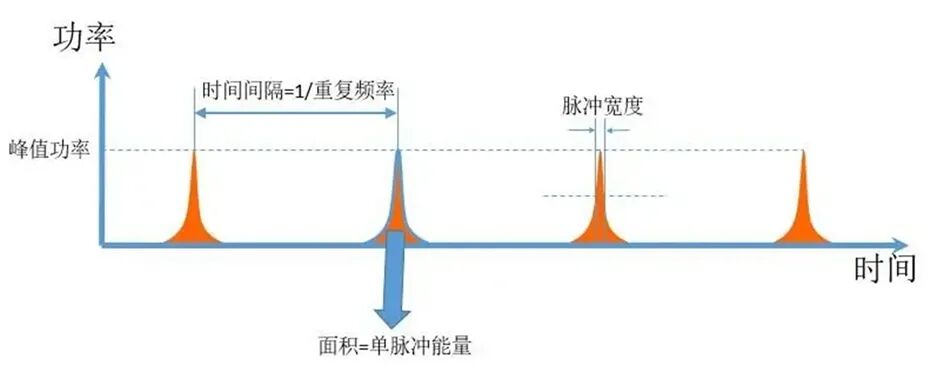

• **极短时间（纳秒级）**高能量脉冲轰击材料，使金属瞬间气化。
• **极长间歇（相对脉宽）**在下一个脉冲到来前，让材料有时间“冷却”，切断热传导路径。

这就是 MOPA 的核心优势：脉宽可调。

3.2 激光的三大死敌：微观品质红线

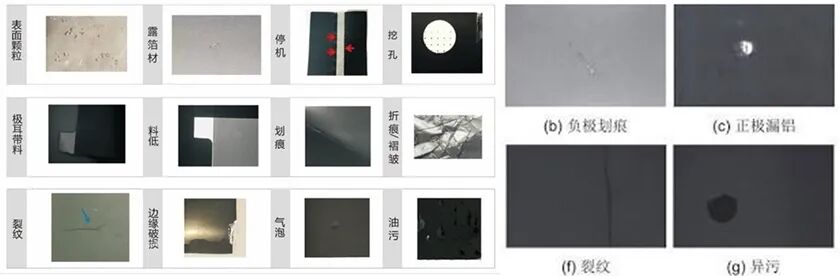

在五金模切时代，我们只关注“毛刺”。但在激光时代，由于热效应的存在，我们必须重新定义“缺陷”。

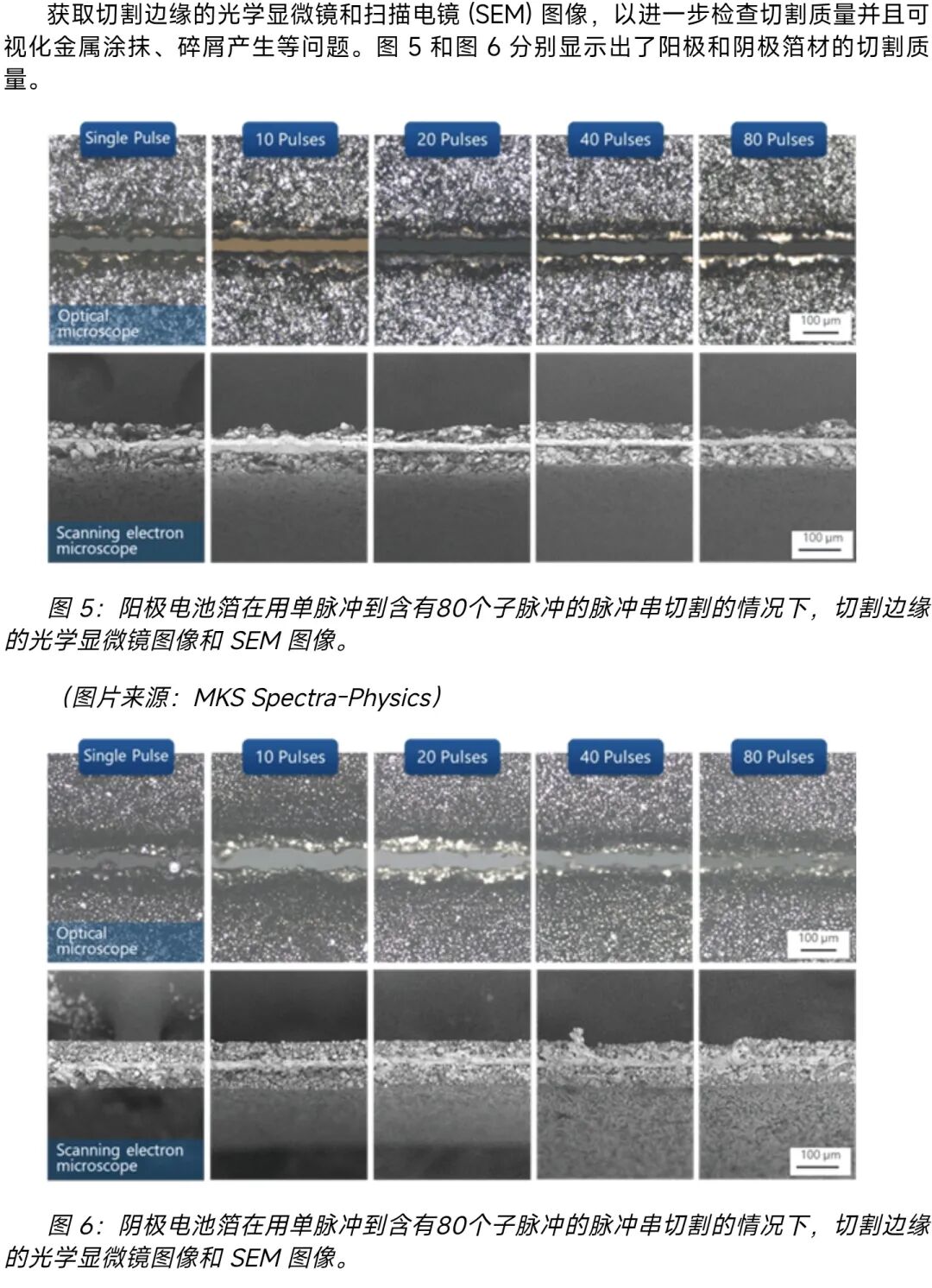

在 1000 倍 SEM（扫描电镜）下，激光切口呈现出三种截然不同的失效形态。

No.1 热影响区 (HAZ, Heat Affected Zone)

• 定义切口附近没有熔化，但因为受热导致金相组织发生变化（如再结晶、晶粒长大）的区域。
• 特征在显微镜下，铜箔边缘呈现紫红色或彩虹色氧化带；铝箔边缘呈现灰白色退火带。
• 黑带物理视角

脆化：金属晶粒粗大化，导致极耳根部的抗拉强度（Tensile Strength）下降。超声波焊接时，高频振动极易导致极耳从 HAZ 处断裂。

阻抗升高：氧化层会增加电子传输的势垒。

• 行业红线高端车规级电芯要求 HAZ < 50μm。如果超过这个值，说明你的激光脉宽太宽（热输入时间太长）。

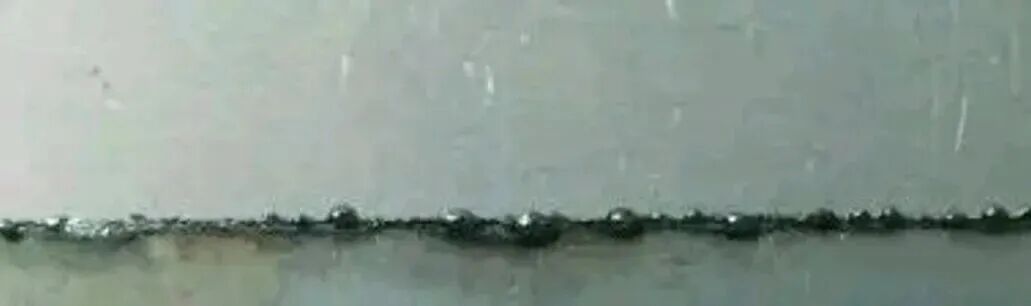

No.2 熔珠

这是激光模切的“头号杀手” 。

• 定义金属被激光熔化后，未能完全气化，液态金属在蒸汽压力的反冲下飞溅出来，在空中冷却收缩成球状微粒，重新附着在极片表面。
• 特征球形、表面光滑、附着力极强（有些甚至熔融进了涂层里）。
• 致命性

它是硬的（经过了重熔淬火）。

它是导电的。

它是立体的。

在电芯卷绕后，随着充放电的呼吸效应（膨胀/收缩），这个直径 10~20μm 的金属球会像“豌豆公主的豌豆”一样，反复挤压隔膜，最终刺穿隔膜导致内短路起火。

• 管控难度五金毛刺是连在根部的，不容易掉；而熔珠是散落在表面的，极易脱落成为游离异物。

No.3 重铸层 (Recast Layer)

• 定义熔融的金属没有被辅助气体吹走，而是挂在切口边缘重新凝固，形成的一道“金属堤坝”。
• 特征呈不规则的珊瑚状或锯齿状凸起。
• 黑带判定：

很多工厂把重铸层混淆为毛刺。其实它比毛刺更硬、更锋利。

标准：Recast Height < 10μm。

3.3 激光调机的“三要素” (The Process Window)

如何战胜这三大死敌？

很多工程师调机时只会动一个参数：功率。切不断就加功率，切黑了就减功率。

这是入门级水平。

黑带工程师调机，看的是“能量密度”与“光斑重叠率”的动态平衡。我们必须玩转三个变量：P（功率）、f（频率）、W（脉宽）。

3.3.1 功率 (Power)：切断的动力

• 误区功率越大切得越快？
• 真相对于纳秒激光，过大的平均功率意味着巨大的热输入。当功率超过阈值后，切深不再增加，增加的只会是 HAZ 的宽度和熔珠的数量。
• 经验值

切 12μm 铝箔（正极）：通常在 30W ~ 50W。

切 6μm 铜箔（负极）：通常在 40W ~ 60W（红外光）。

注：铜的导热率高且反光，需要更高的起爆能量。

3.3.2 频率 (Frequency)：光斑的重叠

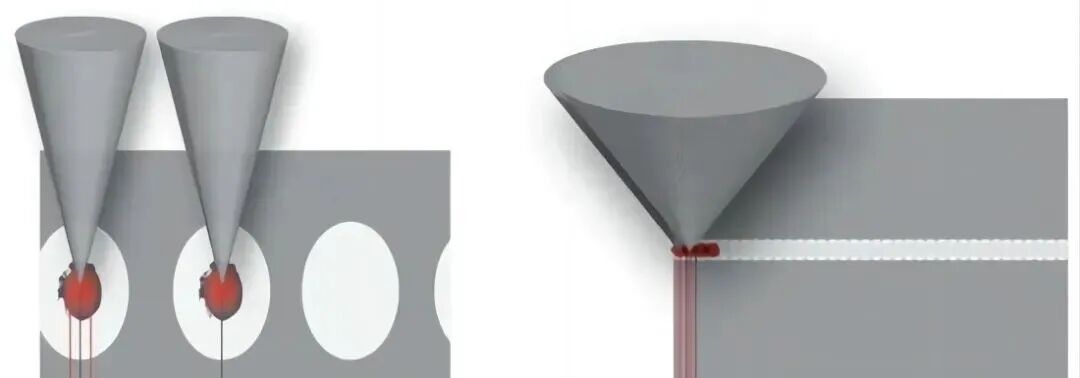

• 物理图景激光切割不是“刀割”，而是“打孔”。我们在极片上打出一连串密集的孔，当孔与孔重叠时，就形成了缝。
• 核心公式：光斑重叠率

v：切割速度 (mm/s)

f：脉冲频率 (Hz)

D：聚焦光斑直径 (mm, 通常约 0.02~0.03mm)

• 黑带调参心法

重叠率过低 (<50%)：切口呈“邮票孔”状，边缘锯齿严重，甚至切不断（连点）。

重叠率过高 (>80%)：同一个位置被反复轰击，热量无法散发，导致严重烧焦和重铸层堆积。

最佳甜区：通常控制在 65% ~ 75%。这意味着随着线速 v 的提升，频率 f 必须线性增加。

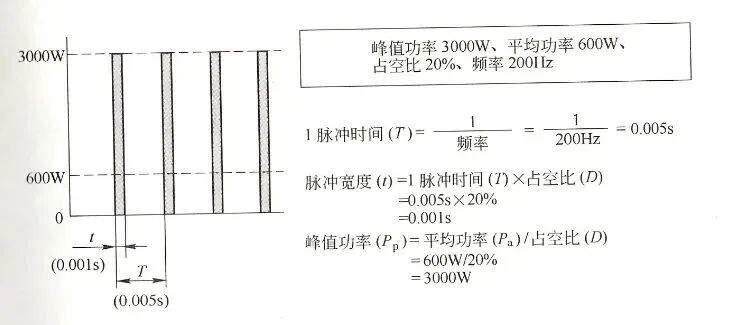

3.3.3 脉宽 (Pulse Width)：MOPA 的灵魂

这是区分高手与菜鸟的关键参数。

• 定义单个激光脉冲持续的时间（纳秒级）。
• 长脉宽 (>100ns)

特点：单脉冲能量大，像“重锤”。

适用：切厚极耳（如 100μm 以上的汇流排），或者为了把残留的极耳根部彻底烧掉。

代价：热影响区巨大，铜箔变软。

• 短脉宽 (<10ns)

特点：峰值功率极高（Peak Power），像“快刀”。瞬间气化材料，热量来不及传导。

适用：极耳成型的主流选择。特别是切涂层区时，必须用短脉宽“冷切”，防止涂层剥落。

• 实战策略：

为了减少熔珠，我们倾向于使用 “高频 + 短脉宽 + 高扫描速度” 的组合。用极短的时间（高 Peak Power）把金属直接打成蒸汽（气化），而不给它熔化成液体的机会。

口诀：天下武功，唯快不破；激光切割，唯短（脉宽）不热。

3.4 铜箔的特效药：波长的战争

在现场，大家最头疼的永远是负极铜箔。

你会发现，同样的功率，切铝箔（正极）像切豆腐，切铜箔却像切钢板，而且火星四溅，熔珠满天飞。

根本原因：物理属性。

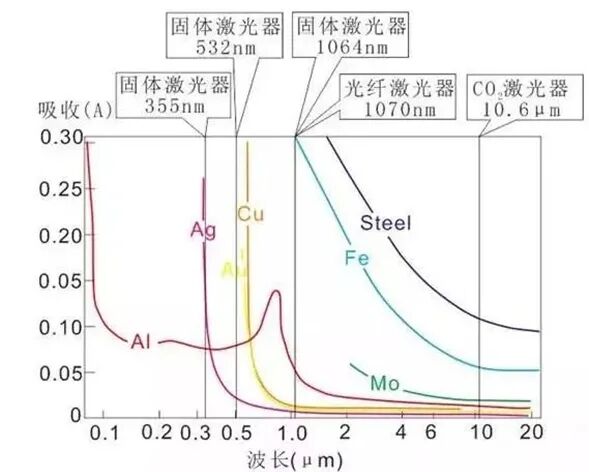

主流的红外光纤激光（IR, 波长 1064nm）打在铜表面，吸收率只有不到 5%！

剩下的 95% 能量被铜像镜子一样反射掉了。

为了切断，你被迫把功率开到极大。而一旦铜箔开始熔化，液态铜对红外光的吸收率会瞬间飙升到 60% 以上。

• 结果巨大的能量瞬间注入，导致熔池暴沸，产生大量飞溅的熔珠。

【黑带解决方案】

方案 A（低成本）：吸光涂层辅助法

• 原理既然铜反光，那就在切之前把它“涂黑”。
• 操作在切割位之前增加一个微涂布装置，涂上一层特殊的石墨悬浮液或水溶性高分子吸光剂。
• 效果吸收率提高 5~10 倍，切断所需功率降低 50%，熔珠大幅减少。切完后通过清洗工序洗掉涂层。

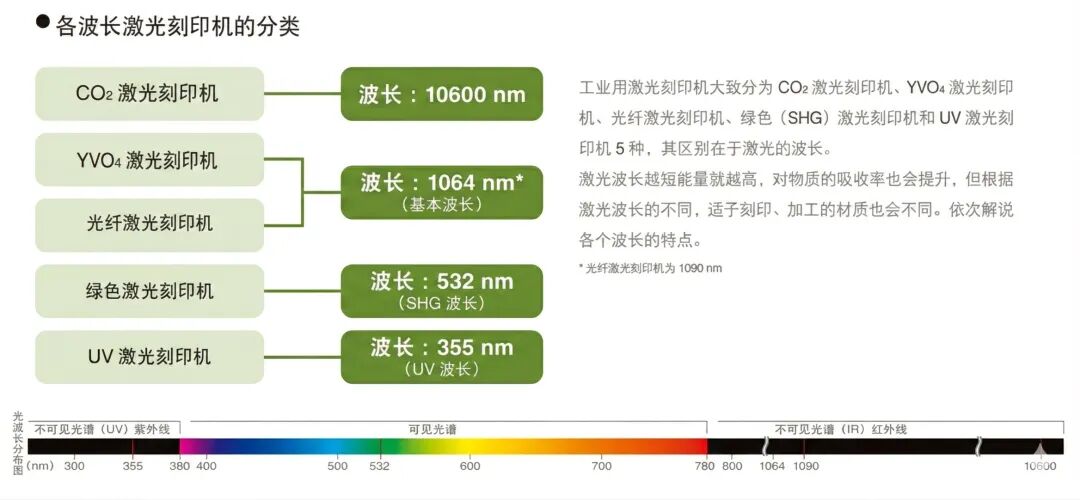

方案 B（高成本）：波长革命——绿光/蓝光激光

• 原理铜对绿光（532nm）的吸收率约为 40%，对蓝光（450nm）的吸收率高达 65%。
• 效果使用绿光/蓝光激光器，可以用极低的功率实现稳定切割。因为不需要暴力破防，熔池非常平静，几乎无熔珠。
• 现状虽然设备贵（是红外激光的 3~5 倍），但对于4.5μm PET 复合铜箔和车规级电池，这是唯一的出路。

3.4 体系的鸿沟：NCM 与 LFP 的差异化战术

很多工程师认为模切只是物理加工，跟化学体系没关系。

大错特错。

激光模切是电芯卷绕前的最后一道工序，这里的环境控制直接决定了电芯的自放电（K值）和安全性。针对三元（NCM）和磷酸铁锂（LFP），我们的“防御等级”是截然不同的。

3.4.1 露点管理 (Dew Point)：激光是除湿的“猪队友”

• 物理痛点激光切割产生高温，如果环境湿度大，极片切口处的热影响区（HAZ）活性极高，极易与空气中的水分发生反应，导致极耳根部“预腐蚀”。
• 差异化策略

LFP 线：由于磷酸铁锂结构稳定，对水分相对宽容。模切机内部露点通常控制在**≤-30℃**即可。

NCM 高镍线：这是“富贵病”体系，对水分极度敏感。一旦切口吸潮，LiOH 会析出导致浆料大面积剥离。因此，NCM 模切机必须标配局部微环境，露点必须死守 ≤-40℃，甚至更低。

3.4.2 异物红线 ：一粒灰尘的蝴蝶效应

• 物理痛点激光产生的熔珠本质上是金属球。
• 差异化策略

LFP：由于 LFP 材料电压平台低、热稳定性好，对微小金属异物的容忍度稍高。在线 CCD 检测阈值通常设定为 ≤10~15μm。

NCM：高镍三元能量密度极高，任何刺穿隔膜的金属点都可能引发剧烈热失控。因此，NCM 产线必须执行“零容忍”策略：

• 双重除尘不仅要有风刀，还要有“电离除静电棒”防止粉尘吸附。
• CCD 阈值严控在 ≤7μm。
• 磁棒防线收卷前必须增加 8000Gs 以上的强磁过滤。

**第四章：辅助系统的“生死线” **

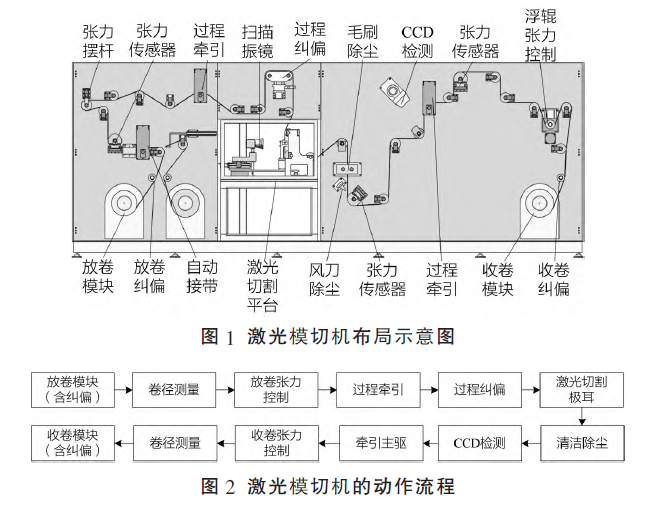

激光模切机的核心不仅是那束光，更是光周围的风（除尘）和眼（监控）。

4.1 除尘系统：拒绝“乱吹”，拥抱流体力学

我在现场见过最反智的操作，就是操作员为了吹走熔珠，把风刀气压开到最大。结果气流在切割区形成了湍流，反而把熔珠吹得满天飞，最后全都粘在了极片表面。

除尘不是靠“吹”，是靠“剥离”。这需要引入 CFD（计算流体力学） 的视角。

4.1.1 气流死区与边界层

当极片以 100m/min高速移动时，表面会拖拽一层静止的空气，称为边界层。微小的熔珠≤5μm就躲在这个保护层里。

普通的吸尘罩离得再近也吸不走，必须用高压风刀像手术刀一样切入这个边界层。

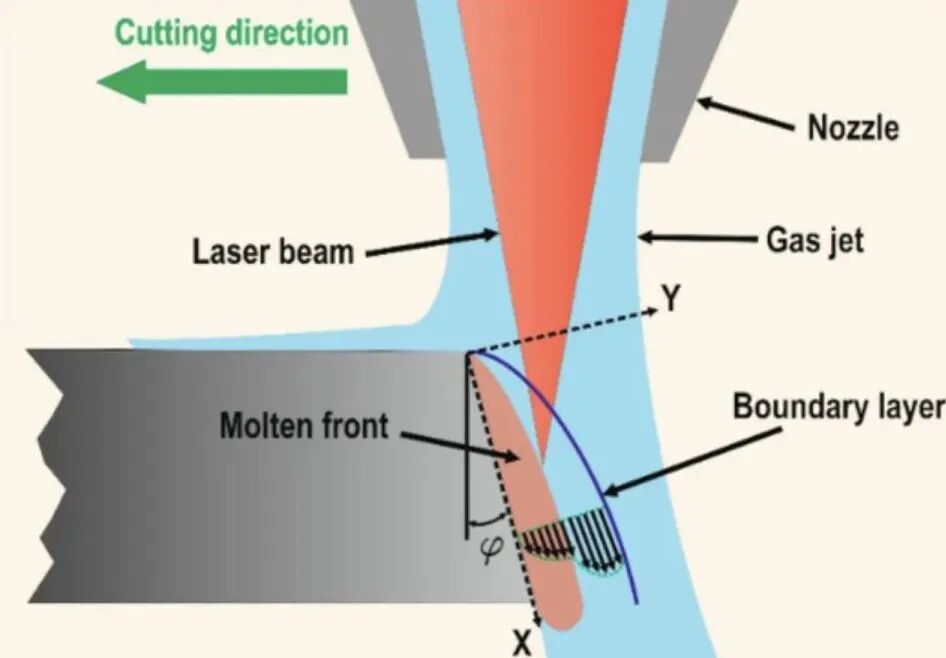

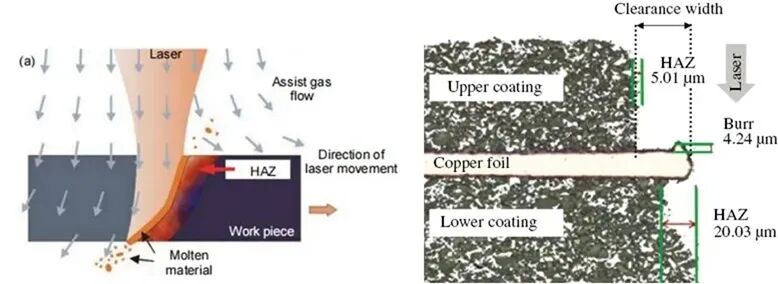

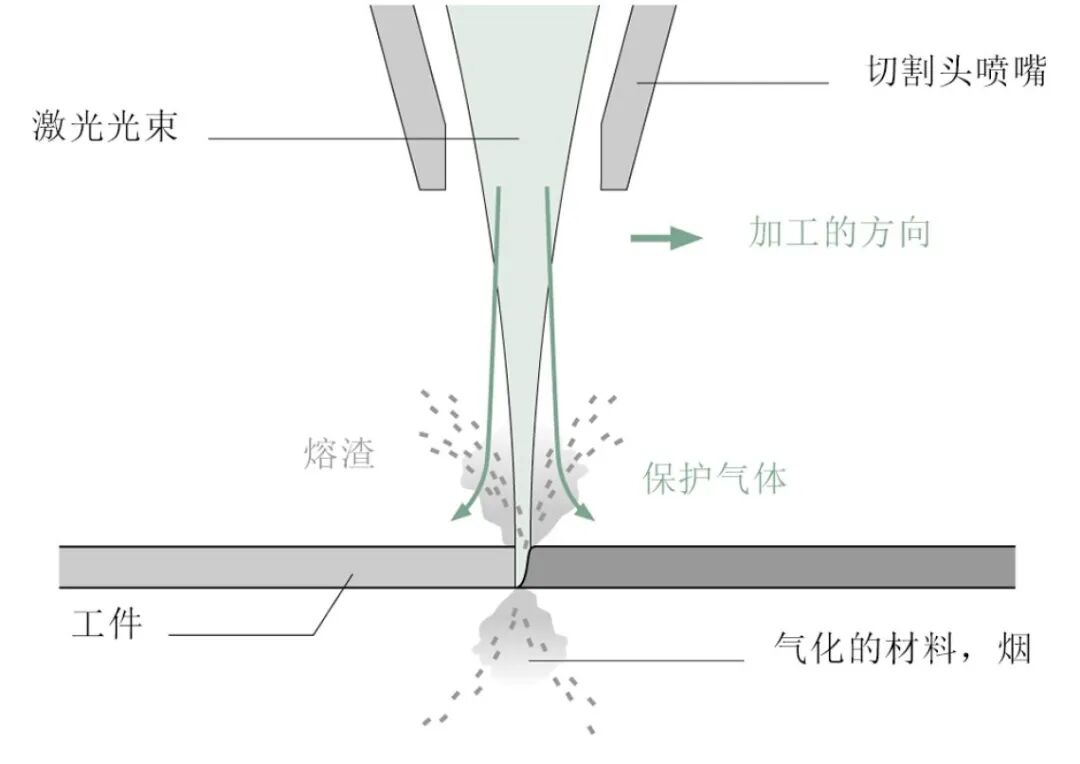

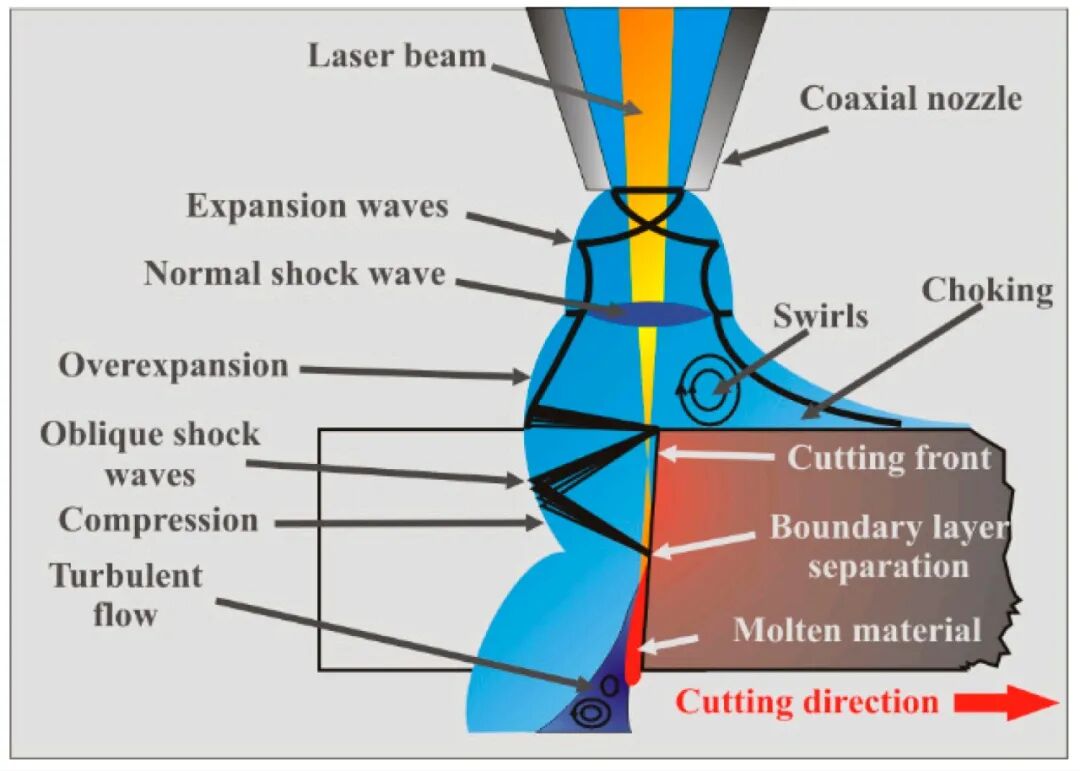

辅助气体与熔融层的作用机制

这张图解释了为什么要强调“剥离”而非简单的“吹”。layer (边界层)：这是除尘最核心的阻碍。辅助气体的动量必须穿过这层薄膜才能传递给熔融材料。为了最大化动量传递，必须保持边界层处于层流状态。当雷诺数超过临界值（约 ）时，流动会转变为湍流，发生边界层分离 (BLS)，导致除尘效率骤降。箭头指向左，说明气流需要从切割前沿反向或侧向冲刷以剥离熔渣。

4.1.2 黄金配置：侧吹 + 负压 + 刮板

根据仿真结果，最高效的除尘布局不是同轴吹气，而是“侧向剪切”：

• 侧吹风刀 (Side Blow)

角度：与极片行进方向成 45° 或 135°。

风速：切点处的瞬时风速必须 ＞50m/s，才能克服范德华力，将熔珠从熔池边缘强行剥离。

介质：高端工艺不使用压缩空气，而使用氮气（既除尘又保护切口不氧化）。

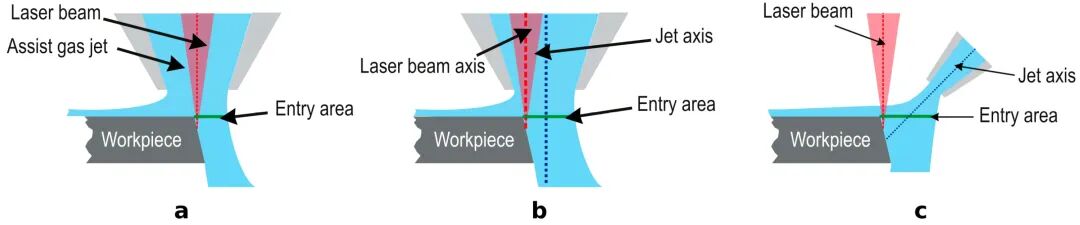

a. 轴向切割 ：喷嘴与激光束同轴。这是传统方式，在高速切割时对边界层的穿透力有限。

b. 偏轴垂直冲击：喷嘴向后偏移，使射流垂直冲击工件。这种方式能显著增加进入切缝的气体质量流量，从而实现无熔渣切割。

c. 偏轴倾斜冲击 ：射流与激光束成一定角度（45°/135° ）

核心优势：降低了对聚焦位置变化的敏感性，是获得高质量切割的关键

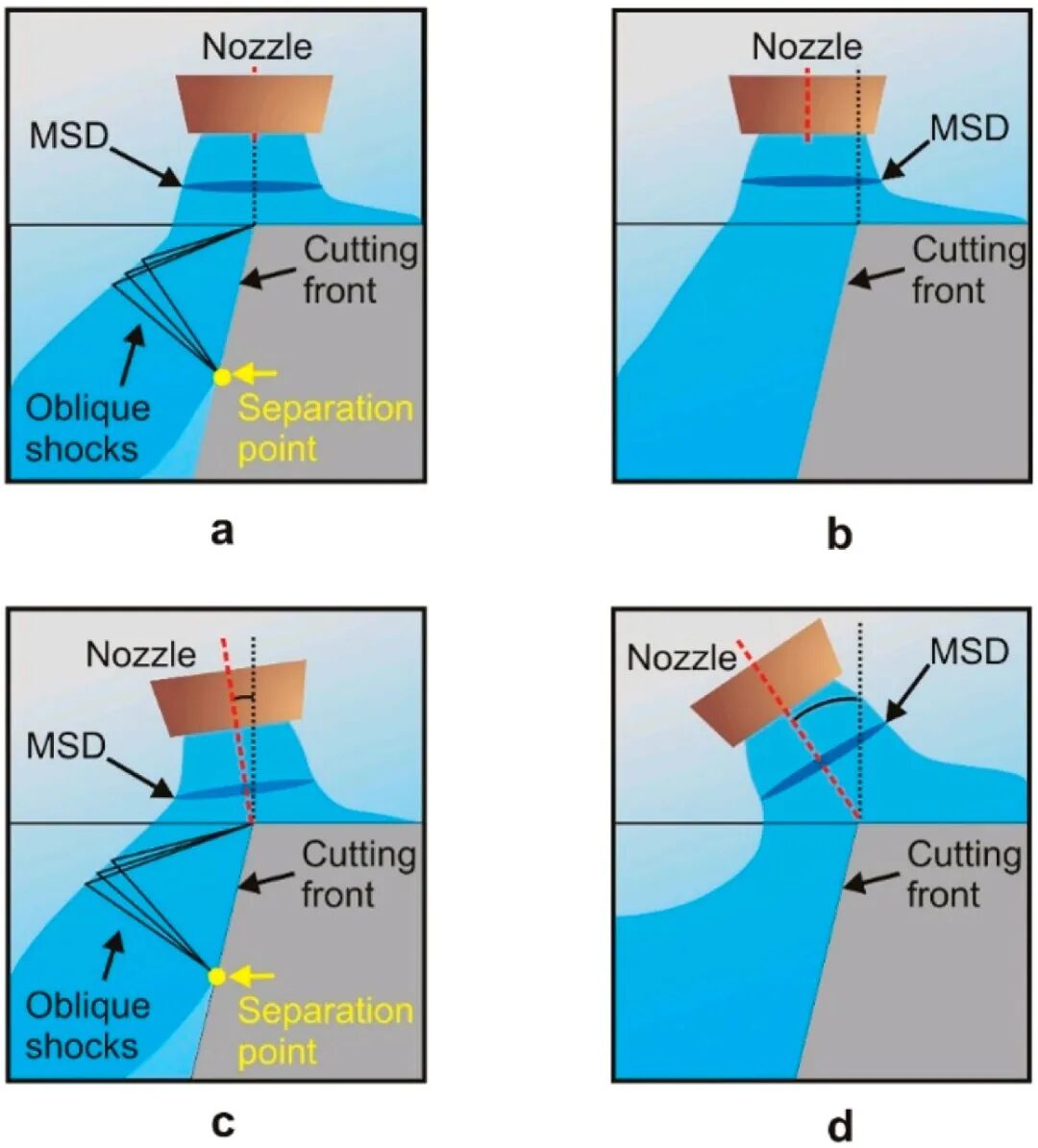

气动相互作用与分离点控制图

通过纹影技术可视化了为什么某些角度和位置会导致“除尘失败”。Separation point (分离点)：图中黄点标出的位置。

a 和 c（失败案例）：当喷嘴位置或角度不当时，气流会产生强烈的压缩冲击波 (Oblique shocks)，直接导致边界层在切缝中段分离。一旦分离，下方的熔渣就无法被带走。

b 和 d（成功案例）：通过将喷嘴远离激光束（b）或调整倾角（d），冲击波与边界层的相互作用减弱，在整个切割边缘形成了均匀流动。

MSD ：图中指示的激波结构，它的位置直接影响气流进入切缝的压力稳定性。

• “吹-吸-刮”一体化装置

对于那些粘得很死的顽固熔珠，光吹是不够的。

黑科技：在风刀后方增加一个柔性机械刮板或毛刷滚轮，配合高负压吸口。先吹松动，再物理刮起，最后吸走。这是解决“麻点”缺陷的终极手段。

4.2 机构防抖与纠偏哲学

激光模切有一个致命的弱点：景深极短。

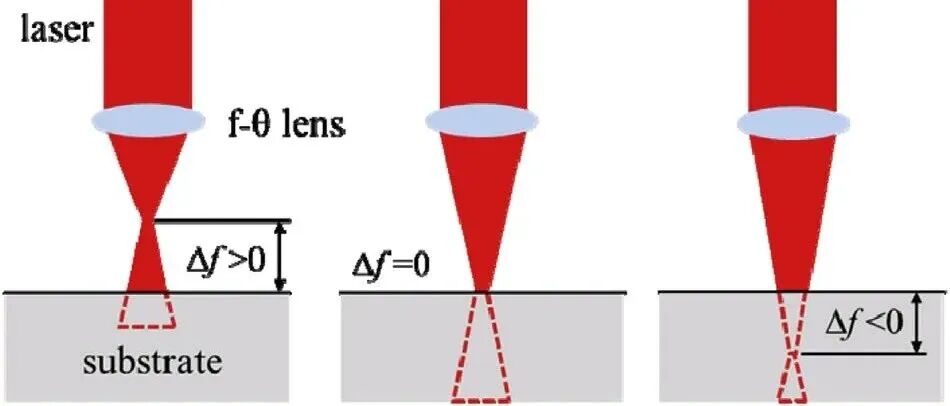

通常只有 ±0.5mm。这意味着，如果极片在传输过程中上下抖动超过 0.5mm，激光焦点就会变虚（离焦）。

• 离焦后果能量密度下降 -> 切不断 -> 产生连丝 -> 熔珠爆炸。

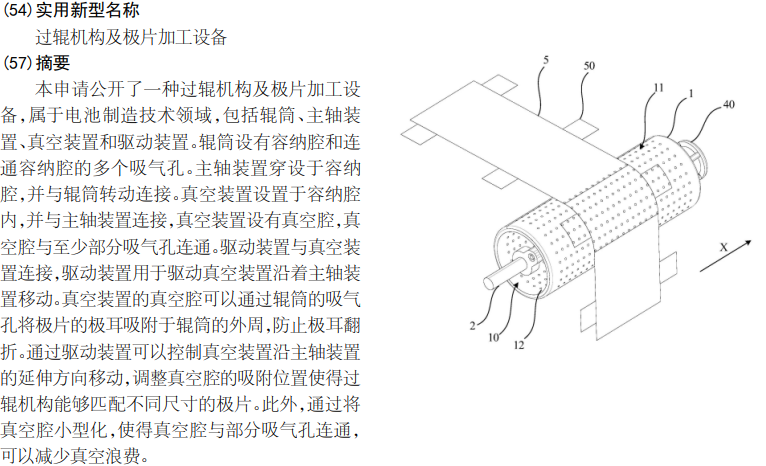

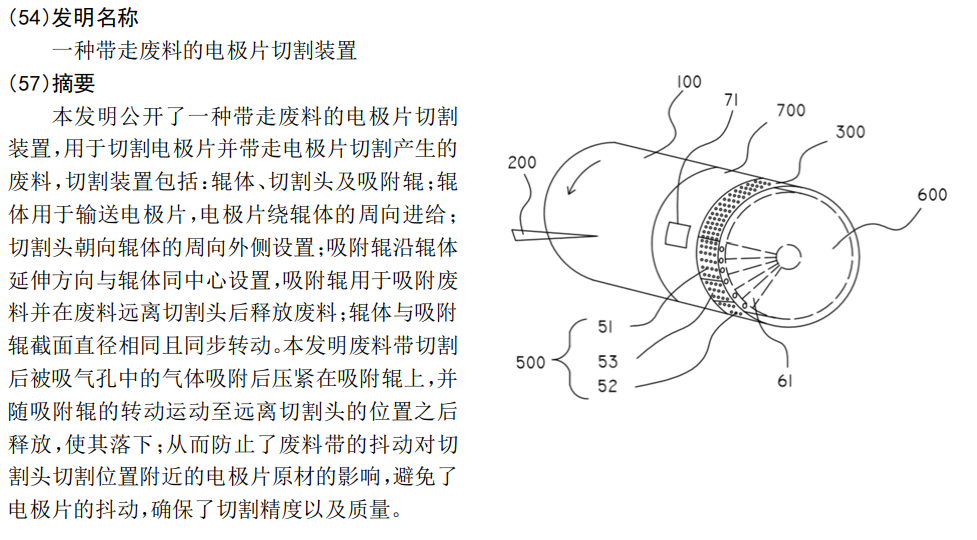

4.2.1 欣旺达式防抖：网孔吸尘过辊(专利号：CN222653967U)

海目星也有类似的：网孔吸尘过辊（专利号：CN106735937B）

传统的“悬空切割”是抖动的根源。头部大厂引入了一种极其精妙的设计——把过辊当垫板用。

• 结构一个特制的空心网孔滚筒。
• 逻辑
• 极片紧紧包覆在滚筒表面（依靠滚筒内部的负压吸附），完全消除了抖动。
• 激光直接对着滚筒上的避空槽或微孔区域切割。
• 切产生的废料和粉尘，直接通过网孔被吸入滚筒内部带走。
• 评价这是目前解决“薄铜箔抖动”和“粉尘逃逸”的最优解。

4.2.2 纠偏传感器：你选对了吗？

模切的精度全靠纠偏（EPC/LPC）。如果传感器选错了，极耳就会切到涂层上（漏底）。

• 鄙视链

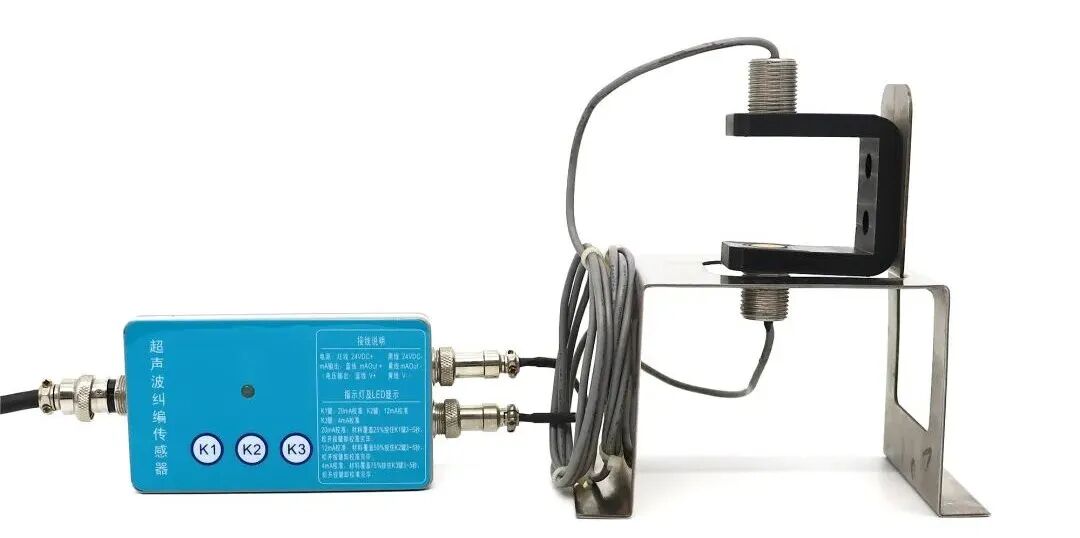

超声波传感器：

• 适用透明膜。
• 模切表现差。对极片边缘不规则的极耳形状反应迟钝，且容易受空气扰动影响。

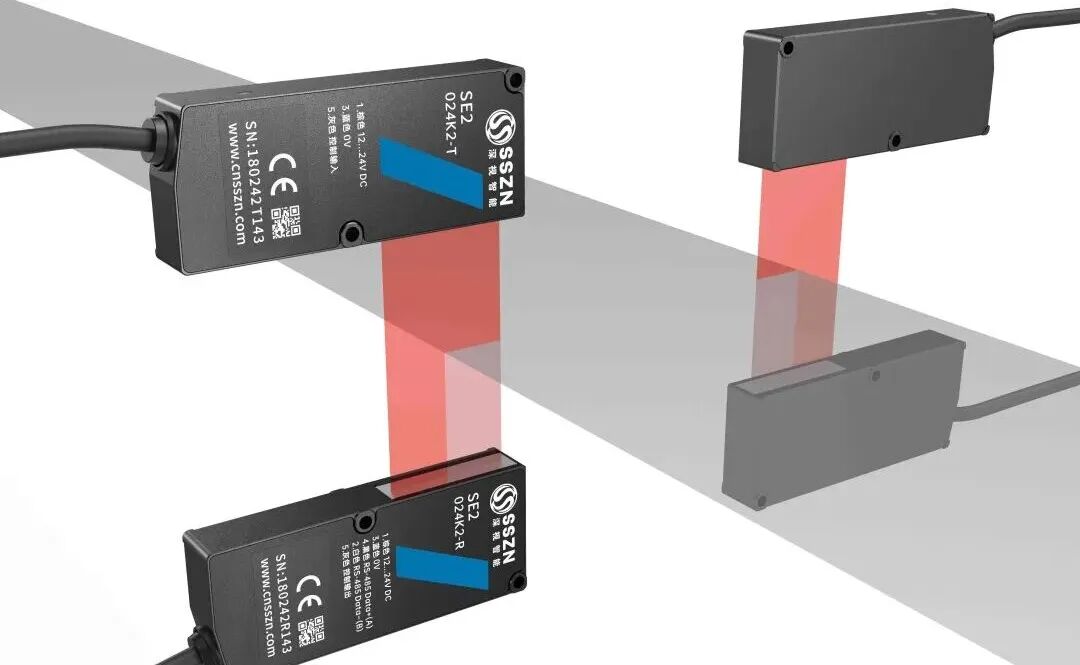

红外光电传感器：

• 适用不透明材料。
• 模切表现中等。最大的坑是铜箔反光。光亮的铜箔会把红外光反射回去，导致传感器误判为“没遮挡”，引发纠偏乱跳。
• 对策如果是铜箔线，必须选用漫反射型或对射型CCD。

CCD 影像传感器

*

• 适用所有高端线。
• 黑带逻辑它追踪的不是物理边缘，而是涂层边界。这才是我们真正关心的基准。

第五章：极耳变间距算法

“不能落地的设计都是废纸。工艺的价值，就是把理想的物理公式，翻译成现实的机台参数。”

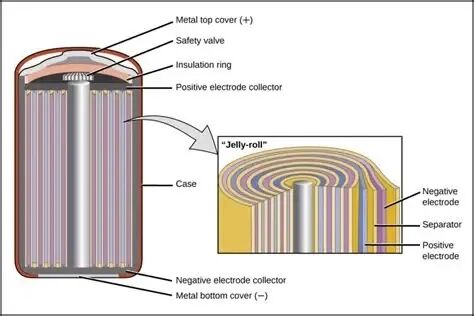

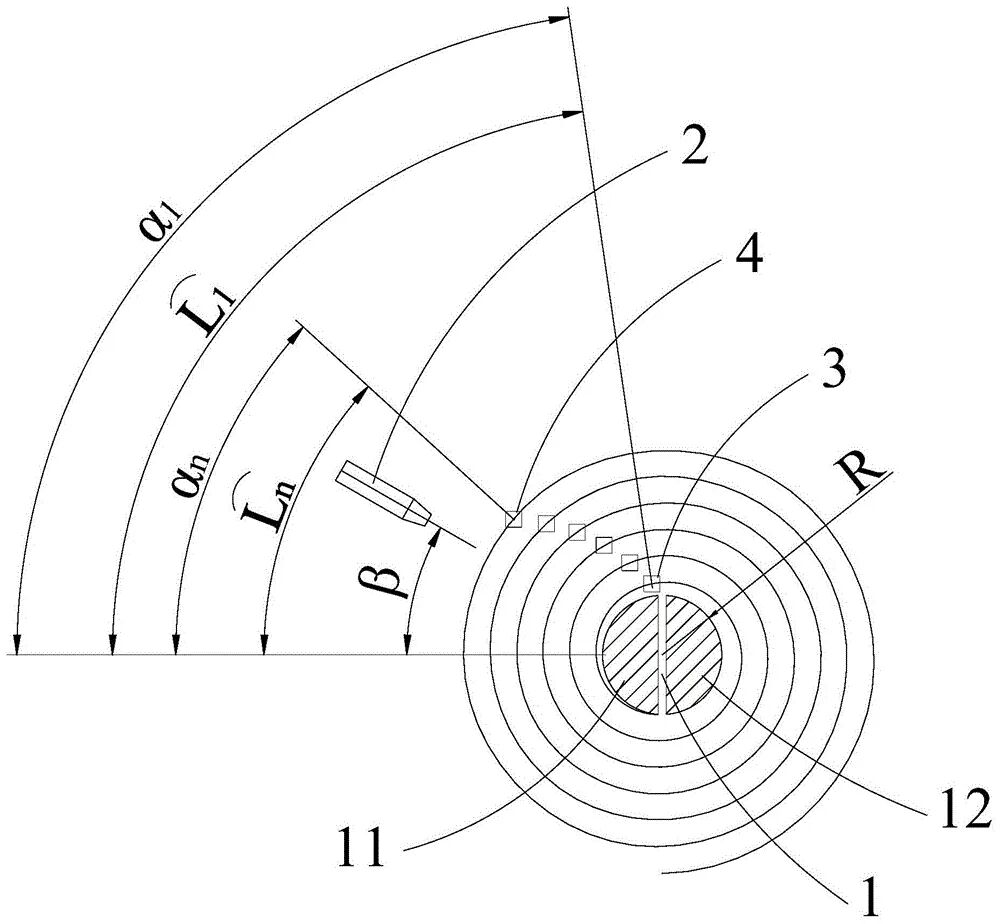

在圆柱电池（尤其是 4680 全极耳）和多极耳方形卷绕电池中，极片不是平铺的，而是卷绕的。这就引入了锂电制造中最经典的几何难题——阿基米德螺旋线。

5.1 基础算法推导：理想状态下的数学游戏

5.1.1 物理图景

想象一下，卷针（Winding Pin）就像一个不断长大的雪球。

• 第 1 圈，半径是 R。
• 第 2 圈，半径变成了 R + T（T 为极片总厚度）。
• 第 n 圈，半径变成了 R + (n-1)T。

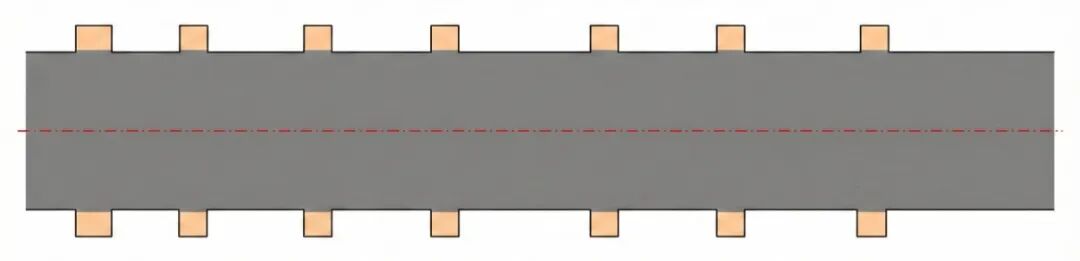

为了让每一层伸出的极耳（Tab）在最终的圆柱端面上完美重叠，我们在展开的平直极片上切极耳时，极耳之间的距离（Pitch）必须按规律递增。

5.1.2 理论公式

根据圆周长公式 ，半径每增加T，周长就增加 。

这就是著名的变间距等差数列：

**

**

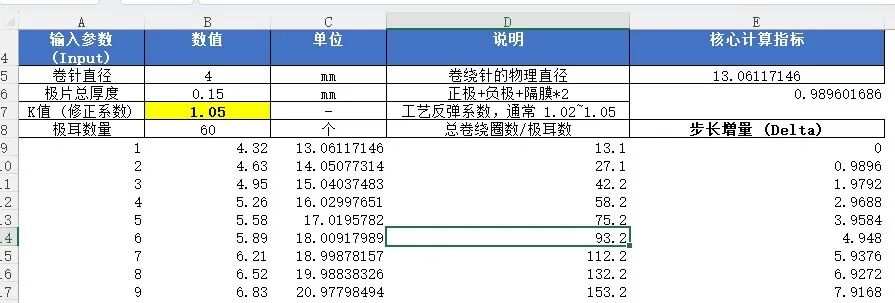

5.2 寻找“真实厚度”：工艺修正系数 (K)

为什么理论公式会失效？

因为研发图纸上标的极片厚度（例如 150μm），是用千分尺在静态、无压力下测出来的。

但在 100m/min 的高速卷绕产线上，极片处于“生死拉扯”之中。极片的“有效卷绕厚度” (Teff) 受到两个相反物理量的影响：

5.2.1 变量一：张力减薄

• 物理机制卷绕过程必须施加张力（通常 3~10N）。极片（特别是铜箔）和隔膜具有延展性，被拉紧时会发生弹性形变，变得更长、更薄。
• 效应实际厚度 < 理论厚度。
• 趋势使 Δ 变小。

5.2.2 变量二：层间反弹与空气隙

• 物理机制
• 涂层反弹LFP 或 NCM 涂层本质上是由粘结剂（PVDF/SBR）粘合的颗粒，具有微观弹性。卷绕受压后会反弹。
• 空气隙高速卷绕时，层与层之间会卷入微量空气（Air Trapping），导致实际叠加厚度虚高。
• 效应 实际厚度 > 理论厚度。
• 趋势 使 Δ 变大。

5.3 实战 SOP：如何反推 K 值？（首件解剖法）

不要试图用脑子猜 K 值，也不要迷信仿真。测出来。

这是每一位模切工艺工程师必须掌握的“首件调试 SOP”。

Step 1: 盲切首件

• 在 HMI 上设定 K=1（即按理论厚度切）。
• 卷绕出一颗裸电芯（Jelly Roll）。

Step 2: 破坏性解剖

• 不要焊接盖板，直接将卷好的电芯固定，用 X-Ray 拍摄端面，或者直接横向切开。

Step 3: 测量累积误差 (Etotal**)**

• 找到最外圈（假设是第 N=50 圈）的极耳。
• 测量它相对于第 1 圈极耳的周向偏移量。

情况 A（滞后）：第 50 圈极耳没跟上，落在了后面5mm。

• 1
     我们设定的步长短了 -> 实际极片比理论厚 -> K > 1。*


情况 B（超前）：第 50 圈极耳跑得太快，超出了 5mm。

• 1
     我们设定的步长长了 -> 实际极片被拉薄了 -> K < 1。*


Step 4: 修正计算

• 操作将 HMI 里的修正系数改为 1.00127，重新切割。你会发现极耳瞬间齐得像一条线。

5.4 痛点：头部肿胀

当你在做多极耳（Multi-tab）或全极耳（Tabless）卷绕时，如果所有极耳都精确地重叠在同一个角度：

• 厚度暴增假设铜极耳厚度 10μm，卷了 60 圈。极耳叠加区的纯金属厚度就达到了 60×10 = 600μm。这还不算焊印的厚度。
• 后果推演
• 入壳困难电芯头部像个“蘑菇头”，直径比钢壳口径还大。强行塞入会导致极耳折断或刮伤壳体内壁（引入铁屑）。
• 隔膜刺穿极耳根部的台阶太高，应力极度集中。在热压或充放电膨胀时，这个台阶会像刀刃一样切断隔膜，导致极耳对负极短路。
• 焊接虚焊超声波焊头（Horn）打在这么厚的金属堆上，能量很难传导到底层，导致“上焦下生”。

5.5 黑带解法：错位模切

核心思想：故意不切齐。

我们要打破那个完美的等差数列，引入一个“错位函数 (Δ)”，让极耳在圆周方向上呈“阶梯状”或“梭形”分布，把集中的厚度摊平。

这是激光模切降维打击五金模切的高光时刻。

• 五金模要做错位？你得开几十套不同齿距的模具，或者设计一套复杂的机械凸轮组。
• 激光模只需要在算法里加一行代码。

5.5.1 策略 A：线性错位

• 算法逻辑：

δshift：单层错位量（例如 0.5mm）。

• 几何形态：

卷绕完成后，极耳端面不再是平的，而是呈现出一个斜坡（Slope）。

• 适用场景：

适合超声波焊接。焊头可以设计成斜面，贴合这个斜坡进行焊接。这样每一层极耳都能直接接触焊头压力，彻底解决虚焊问题。

5.5.2 策略 B：U型/梭形错位 (U-Shape Shift)

• 算法逻辑：

• 适用场景：

适合入壳工艺。两头薄的结构能起到“导向”作用，让电芯顺滑地滑入钢壳，避免头部卡滞。

5.6 防御性算法：随动切割

“上游涂布把留白区涂成了蛇形，我模切该怎么切？”

—— 模切工程师的灵魂拷问

这是工艺现场最不想面对，但必须解决的烂摊子。

上游涂布机的背辊跳动、张力波动，会导致留白区忽宽忽窄，边缘像蛇一样扭动。

如果激光傻傻地按直线（钢板尺逻辑）去切：

• 情形 A涂层向内歪了 -> 激光切到了活性物质上 -> 漏底。这会导致掉粉、容量损失，甚至直接起火（激光烧穿了涂层）。
• 情形 B涂层向外歪了 -> 激光切到了陶瓷层上 -> 崩边。陶瓷粉尘会污染极片。

5.6.1 解决方案：让激光“长眼睛” (Closed-loop Vision Control)

我们必须摒弃“定坐标切割”，转向“视觉反馈随动切割”。

硬件配置：

在激光头之前（上游 500mm 处），安装高精度的 Line Scan CCD（线阵相机）。

**控制逻辑 **：

• 边缘捕捉 ：

CCD 以 20k Hz 的扫描频率，实时提取涂层/陶瓷层的实物边界坐标

• 坐标映射 ：

系统根据极片走带速度 V，计算出当前扫描点到达激光头的时间差 Δt。

Safety Margin：安全余量，通常设为 0.5 mm（既不切到涂层，也不留太多废边）。

• 振镜补偿 ：

控制卡将这个波动的 Ytarget 信号，实时叠加到激光振镜的 Y 轴指令中。

5.6.2 实战效果

开启随动功能后，你会看到激光的光斑在极片上左右游走，就像一条蛇在追另一条蛇。

• 切出来的极耳根部边缘也是弯曲的（复制了涂层的蛇形）。
• 价值虽然极耳根部不好看，但保证了 100% 不切到活性物质，这是安全性的底线。

第六章：缺陷图谱与 SIP 定义

为了让产线工人能执行，我们必须把上述理论转化为目视检验标准（SIP）。

这里定义了三种激光模切特有的外观缺陷。

6.1 Dimple（塌角/凹坑）

• 现象描述：

切口边缘不是直角的，而是向下塌陷，形成一个圆弧过渡，导致切口处厚度变薄。

• 成因分析

激光：能量密度呈高斯分布（中间高两边低），边缘能量不足以气化金属，但足以使其软化塌陷。

五金：模具间隙过大，极片被“拉断”而非“剪断”。

• 判定标准：

塌角深度 D＜15μm。

影响：如果塌角过大，几十层极耳堆叠在一起时，有效接触面积会减少，焊接强度（Pull Force）不达标。

6.2 Turnover（翻边/卷边）

• 现象描述：

切口边缘的金属向垂直方向翻起，像卷起的浪花 。

• 成因分析：

除尘风刀的角度不对或风压过大。

熔融态的金属本来应该往下掉（重力+辅助气），结果被侧向的风强行“吹”到了表面，冷却后定型。

• 判定标准：

翻边高度 H < 涂层厚度×10%。

影响：增加电芯头部厚度，刺穿风险。

6.3 Wavy Edge（波浪边）

• 现象描述：

极耳的直线边切成了波浪线，或者切口断面呈现周期性的纹路。

• 成因分析

宏观波浪：张力波动或极片抖动（离焦）。

微观波浪：激光频率与扫描速度不匹配，光斑重叠率过低，导致切口呈现“连孔状”。

• 判定标准：

直线度偏差 < 0.1mm×100mm。微观断口无明显锯齿。

第七章：宏观力学故障

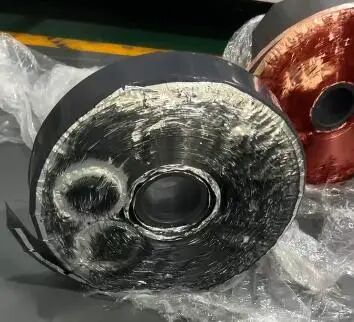

7.1 悬案一：收卷“蛇形”与“喇叭口”

7.1.1 现象描述

激光模切机跑得好好的，纠偏系统（EPC/LPC）显示误差在 ±0.1mm 以内，张力波动也在 ±5%以内。

但是，跑到 2000 米以后，你走到收卷轴一看：

• **蛇形（Snaking）**收卷端面不是平的，而是像波浪一样左右摆动。
• **喇叭口（Telescoping）**一侧紧一侧松，整个卷像个望远镜一样突出来。
• 后果这样的极片到了卷绕机上，根本对不齐，且容易发生拆卷断带。

7.1.2 错误诊疗

90% 的工程师第一反应是：“纠偏没调好！”

于是拼命调大纠偏的增益（Gain），或者怀疑传感器坏了。结果越调越抖，最后把电机烧了。

7.1.3 黑带诊断：热应力累积

请记住一个物理常识：金属受热会收缩（冷却后）。

• 不对称的热输入：

激光模切通常只切一侧（极耳侧）。

极耳侧：受到了激光的高温轰击。虽然有冷却风，但金属基带（铜/铝）在微观上经历了“加热-膨胀-冷却-收缩”的循环。由此产生了残余拉应力。

无极耳侧：完全是冷的。

• 应力失衡：

这导致极片两侧的“有效长度”发生了微小的差异。极耳侧变“短”了（紧），另一侧变“长”了（松）。

• 蝴蝶效应：

虽然每一米只差微米级，但当卷径达到 500mm 时，这种内应力差会累积成巨大的侧向推力。这就好比你在推一个两边轮子大小不一样的推车，它必然会走曲线。

7.1.4 终极对策

纠偏救不了热应力，只能从“释放”和“补偿”入手。

• 工艺源头：降热

减小单脉冲能量，提高频率。用“多刀少肉”的方式切割，减少热输入总量。

加大氮气冷却流量，确保切割点后方 50mm 内温度迅速回落。

• 设备控制：锥度张力

不要用恒张力！

必须开启锥度控制。随着卷径变大，线性降低收卷张力（例如从 10N 降到 6N）。让内层紧、外层松，给应力释放留出空间，防止“内紧外松”导致的层间滑移。

• 老法师土方：人为偏置

如果以上都无效，可以微调收卷前的压辊平行度。

故意让压辊“歪”一点点（需要极高的经验值），人为制造一个反向的侧推力，去抵消热应力。（慎用，调不好会断带）

7.2 悬案二：断带之谜——“会骗人”的张力

7.2.1 现象描述

在五金模切（电子凸轮模式）或激光模切的高速段（>100 m/min），极片偶尔会突然断裂。

查 HMI 历史曲线，断带那一瞬间，张力显示是 15N，远低于极片的拉伸极限（通常能抗 50N+）。

“张力没超标，极片为什么断了？”

**7.2.2 黑带诊断：动态张力峰值 **

HMI 上显示的张力，通常是“平均值”或经过“滤波”后的数值。它骗了你。

• 元凶：加速度 (F = ma)

还记得五金模切的“追赶区”吗？滚筒在 100ms 内从 0 加速到 200m/min。

这种剧烈的加减速冲击（Jerk），会瞬间在极片上产生一个极大的动态张力峰值。这个峰值可能高达 100N，持续时间只有 5ms。

• 传感器盲区：

普通的张力传感器采样频率不够高，或者 PLC 程序里为了显示稳定，加了滤波算法（Filter）。

结果就是：极片已经被扯断了，屏幕上的张力曲线还是一条优雅的直线。

7.2.3 解决方案

要解决这个问题，不能靠“看”，要靠“算”。

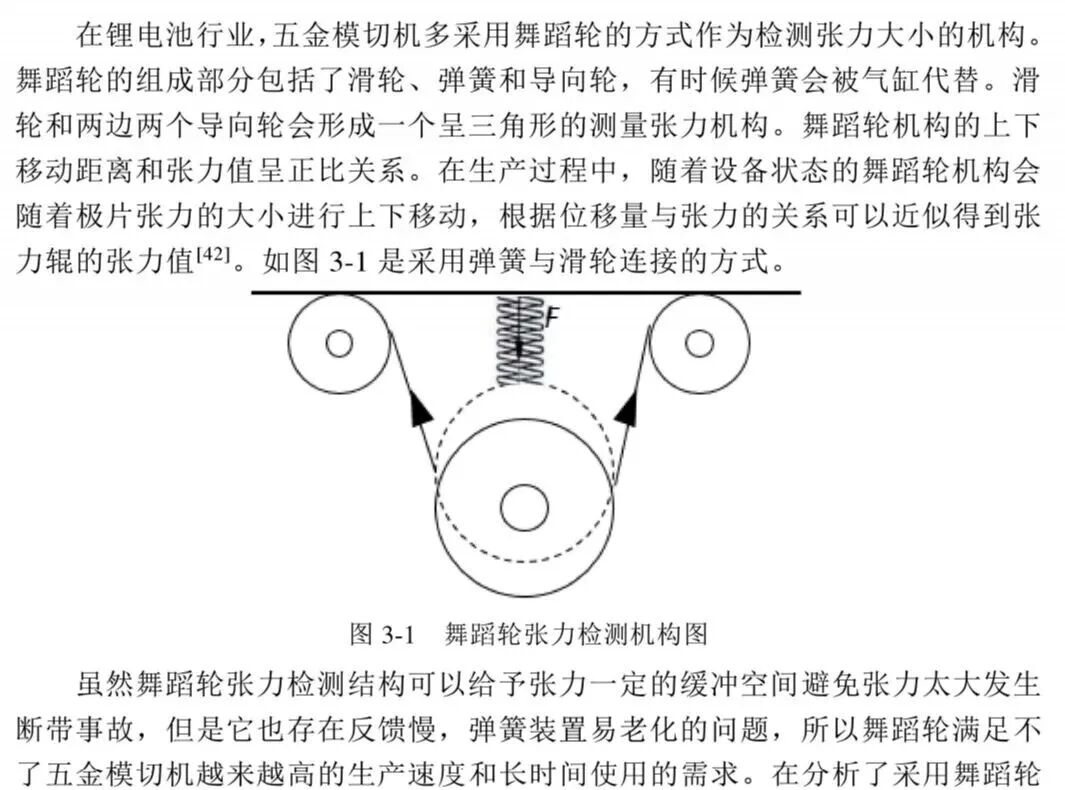

• **轻量化浮动辊 **

检查你的浮动辊（Dancer Roll）。是不是那种又粗又重的实心铁辊？

改！ 换成碳纤维管或薄壁铝管。只有惯量足够小，它才能跟得上每秒 5 次的剧烈抖动，起到“减震器”的作用。

• **前馈控制 **

PID 是滞后的（出了偏差才调）。

必须引入前馈。当电子凸轮准备加速时，提前给放卷电机一个加速指令，给收卷电机一个减速指令。预判动作，抵消惯性力。

• S型曲线优化

检查伺服电机的速度规划曲线。是不是梯形波（直上直下）？

改为 S-Curve（S型曲线）。让加速度的变化率（加加速度）变得平滑，消除机械冲击。

7.3 悬案三：切口位置随机漂移

7.3.1 现象描述

极耳间距没问题，但切口在极片宽度方向（Y轴）上整体漂移。一会偏左 0.5mm，一会偏右 0.5mm。

导致极耳根部的 R 角切到了涂层上，或者留白太多。

7.3.2 黑带诊断：纠偏传感器的“色盲症”

这是激光模切特有的坑。

• 场景当你切阴极（石墨+铜箔）时。
• 机理：

如果使用的是普通的红外光电传感器，它也是靠“光”来工作的。

铜箔是高反光的，石墨是黑色的（吸光）。当极片边缘稍微有点卷曲或抖动，反射光强就会剧烈波动。传感器会误以为极片跑偏了，于是疯狂驱动纠偏框架去“修正”。

结果：本来没偏，被纠偏纠偏了。

7.3.3 对策

• 换传感器：

切铜箔线，必须用 CCD 图像传感器 或 超声波传感器（如果不切透明边）。

• 锁定死区 (Dead Band)：

在 HMI 上设置一个较大的纠偏死区（例如 ±0.3mm）。在这个范围内，让纠偏“装死”，不要频繁动作。微小的抖动比频繁的修正更安全。

第八章：光学系统故障

8.1 悬案四：尺寸随室温“漂移”

8.1.1 现象描述

• 早班 8:00首件检验合格，极耳间距误差 <0.1mm。
• 午班 12:00巡检发现所有极耳的间距都变长了0.3mm，或者切口位置整体向一侧偏移。
• 怪事设备参数没人动过，重启一下似乎又好了。
• 后果电芯卷绕后对不齐，甚至正极包不住负极（Overhang NG），导致析锂。

8.1.2 错误诊疗

大多数人会怀疑“编码器丢步”或者“皮带打滑”。于是拼命紧皮带，结果导致轴承过热损坏。

8.1.3 黑带诊断：振镜温漂

问题的根源在激光头内部的振镜。

• 机理振镜电机在高速（每秒上千次）摆动时会发热。
• 温漂系数普通的振镜驱动板，温度每升高 1℃，输出的偏转角度就会产生微弧度（μrad）的漂移。
• 放大效应虽然漂移角度很小，但经过 300mm~500mm 的光路飞行（场镜焦距），落到极片上的位置误差就会被放大到 0.2~0.5mm。
• 时间相关性早上冷机启动，中午满负荷热机，温差导致了尺寸漂移。

8.1.4 终极对策

• “热机” SOP

在正式生产前，必须让振镜空跑（不出光）15~20分钟，让电机温度达到热平衡状态，再进行首件对位。

• 开启温漂补偿

高端控制卡（如 SCANLAB 或 Raylase）通常具备自动温漂补偿功能。检查你的 HMI，这个功能是不是被关掉了？

• 硬件升级：水冷振镜

对于对齐度要求极高的 4680 产线，建议直接选用带水冷套件的振镜，将温度恒定在 25℃±1℃。

8.2 悬案五：间歇性切不断（连丝）

8.2.1 现象描述

99% 的极耳都切得完美，但每隔几百米，就会出现一段断断续续的“连点”。

操作员的第一反应通常是：“功率不够了，加功率！”

结果：连点没解决，反而把其他地方烧焦了，甚至炸坏了保护镜片。

8.2.2 黑带诊断：保护镜片的“脏污陷阱”

机理：

激光头下方的保护镜片沾上了飞溅的烟尘或油污。

当激光束打在污点上时，能量被污点吸收、散射。

后果：到达极片表面的实际功率瞬间下降 30%~50%，导致切不透。

恶性循环：污点吸收激光能量后会剧烈发热，如果不及时停机，几秒钟内镜片就会炸裂。

8.2.3 黑带 SOP

• 严禁加功率出现连丝时，加功率是找死行为。
• 立即停机检查：

在强光手电下侧向照射镜片。

如果有灰尘：用气吹吹掉。

如果有油点/糊点：必须拆下来擦拭或更换。

• 擦拭手法：

使用镜头纸 + 99.9% 电子级无水乙醇（或丙酮）。

手法：单向螺旋擦拭（从中心向外画圈）。千万不要来回蹭，那会把脏东西像磨砂膏一样刮花镀膜。

第九章：流体场故障 (Fluid Dynamics Failures)

9.3 悬案六：极耳翻折与“鬼影”

9.3.1 现象描述

切完的极耳，有些尖角莫名其妙地折起来了（Folded Tab），或者极片表面出现了划痕。

你查了所有过辊，都很顺滑，没有毛刺。划痕是哪里来的？

**9.3.2 黑带诊断：湍流风暴 **

这通常是除尘风刀（Air Knife）惹的祸。

• 误区操作员觉得除尘不干净，就把风压开到最大（比如 0.6MPa）。
• 后果

极高的风速打在极片边缘，如果角度不对，会产生强烈的湍流和卡门涡街 (Karman Vortex)。

** 翻折**：薄软的铜箔极耳在涡流中剧烈拍打，把自己拍折了。

** 鬼影划痕**：被吹起来的金属废料（Slug）没有被吸走，而是在湍流里像 洗衣机一样翻滚，反复刮擦极片表面。

9.3.3 终极对策

• 降压把风刀压力降到 0.2~0.3MPa。流速比压力更重要。
• 调整攻角：

风刀不要垂直对着切缝吹。最佳角度是 30°~45°，顺着废料落下的方向“推”一把，而不是把它吹得满天飞。

• 增加压板：

在切割位前后增加透气压板或网孔板，物理限制极耳的跳动幅度。

第十章：五金模切的“延寿心法”

“模具不是切坏的，是调坏的。”

虽然激光是大势所趋，但在未来 5-10 年内，五金模切依然会在叠片和低速产线占据半壁江山。

一套进口磁性刀皮动辄几千块，如果切了 50 万次就报废，工艺工程师是要背锅的。

黑带工程师必须掌握一套“起死回生”的延寿秘籍。

10.1 崩刃 vs 钝化：两种死法，两种救法

首先，你得会看病。拿 50 倍放大镜观察刀刃，区分两种失效模式：

• **崩刃 **

症状：刀刃上出现肉眼可见的微小缺口，极片对应位置出现周期性的“连点”。

成因：硬物硌伤（如掉落的螺丝、未清理的极耳废料）或局部压力过载。

救法：无解。必须下机，发回原厂进行精密修磨（Resharpening）。不要试图加压去切，那样会把崩口扩得更大。

• **钝化 **

症状：刀刃没有缺口，但变得圆滑了，不再锋利。切出来的极耳边缘毛刺变大，甚至出现撕裂。

成因：正常的磨损。

救法：可以续命。

• 初级续命每侧伺服下压增加 1~2μm（切记是微米级！）。
• 高级续命调节中心距 (Center Distance)。

**

**

10.2 枕肩的秘密：中心距调节

五金模切滚筒的两端，都有两个比滚筒本体稍大一圈的金属环，叫做枕肩

切削时，实际上是上枕肩压在下枕肩上滚动。刀刃与底辊之间是悬空的，间隙通常只有 2~3μm（刚好切断极片，又不伤底辊）。

黑带延寿 SOP：

当刀刃钝化后，切不断极片了，说明那个微小的间隙变大了，或者刀刃变矮了。

• 清洁枕肩很多时候切不断，是因为枕肩上粘了一层油泥或粉尘，把上滚筒“垫高”了。用酒精彻底擦拭枕肩，往往能立竿见影。
• 调节枕肩压力高端模切机配有“枕肩刮油器”或“微调楔块”。通过调整枕肩的接触状态，可以补偿 1~2μm 的刀刃磨损量。

模切，这个曾经被认为是“粗加工”的工序，如今已经变成了精密制造、材料学与算法的集大成者。

• 它需要你懂机械（五金模调教）。
• 它需要你懂物理（激光热效应）。
• 它需要你懂数学（变间距算法）。
• 它需要你懂流体力学（CFD 除尘）。

【写在最后】

这篇文章的 2 万字，只是锂电制造庞大知识体系的冰山一角。 在这个行业，最贵的成本不是设备，而是“试错”。

为了让大家少走弯路，我把从业十几年积累的“个人知识库”进行了系统化的脱敏与梳理，搬进了星球。 这不是简单的资料堆砌，而是我为你精选的“工艺人实战兵器库”。

加入【晓风数据锂航】，你将直接获得 4 大核心赋能：

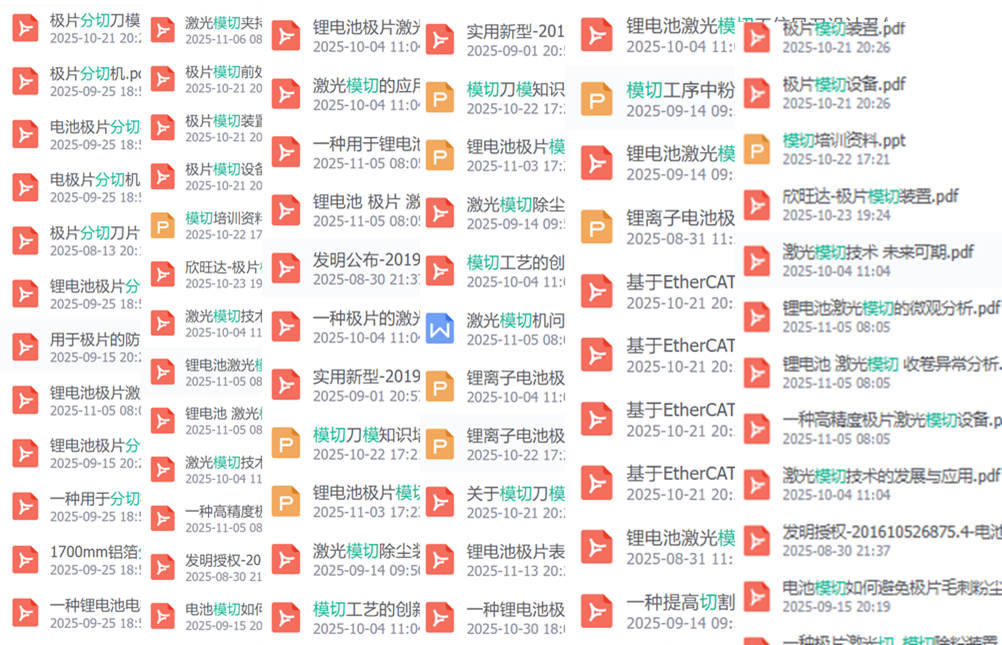

📂 1. 4800+ 份行业精选资料库（持续更新）

我翻阅了海量的专利说明书、行业标准 (GB/IEC)、设备商通用手册及前沿论文，剔除无效信息，整理出了这套覆盖全工序的高价值文档。*

🧠 2. 星主 1v1 底层逻辑深度答疑

产线遇到疑难杂症？参数调不平？别自己死磕。星球提供 1v1 提问通道。我会用六西格玛和底层物理逻辑，帮你诊断病灶、提供排查思路。

注：咨询仅基于通用工程原理与方法论，不提供任何特定公司的保密参数。

🛠️ 3. 独家实战工具箱

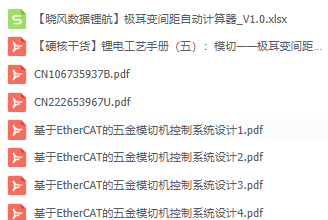

包含本文提到的《极耳变间距自动计算表 (Excel Pro版)》，输入卷针直径即可生成排刀坐标，拒绝理论误差。

💎 4**. 历史与未来“付费级”专栏全免**

拒绝二次收费。星球会员拥有“无限畅读权”。 无论是我之前发布的《分切工艺手册》，还是未来规划的 PACK、电芯设计等付费级深度长文，全部对你免费解锁。

**资料在手，逻辑在脑，心里不慌。****扫码加入，把这套“外挂”装进你的大脑 **
