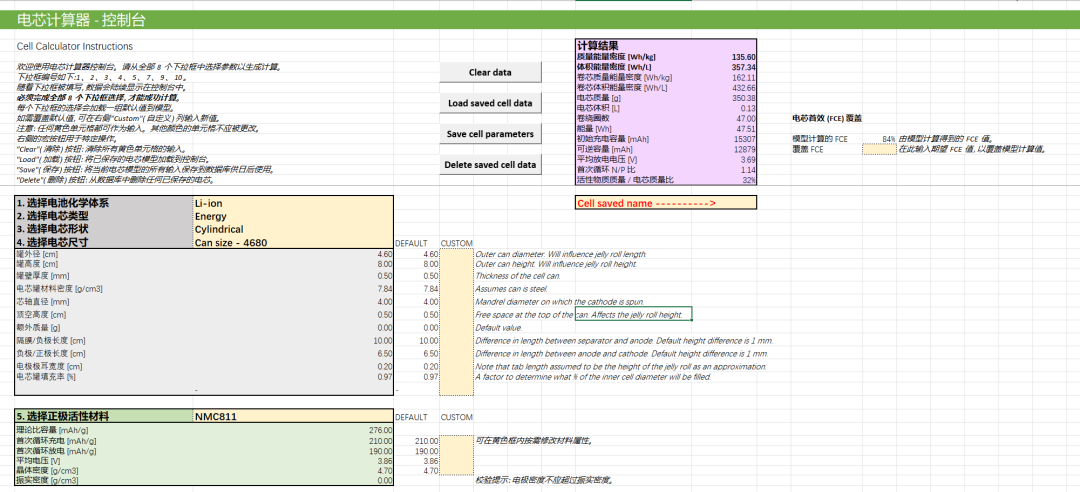

第一个，电芯计算器（Cell Calculator - Dashboard）#

这是整份资料的核心。你只要在控制台从上到下填 8 个下拉框，分别是化学体系、电芯类型、电芯形状、电芯尺寸、正极活性材料、负极活性材料、隔膜材料、电解液，填完之后它会自动算出来一整套电芯级 KPI。

具体算什么呢，包括质量能量密度、体积能量密度、卷芯的质量能量密度、卷芯的体积能量密度、卷绕圈数、能量、初始充电容量、可逆容量、平均放电电压、首次循环 N/P 比、活性物质质量占电芯质量的比例。

一整套指标实时联动，你改任何一个黄色输入框，右上角紫色输出区瞬间刷新。这个工具非常强大。

这份设计表涵盖了三元、NMC各种比例、磷酸铁锂、磷酸锰铁锂、钠离子、锂硫、固态等各类化学体系。结构形状包括圆柱、软包、方形卷绕、方形 Z 形叠片，主流的工程形状全覆盖。目前国内能找到的设计sheet很少能达到。

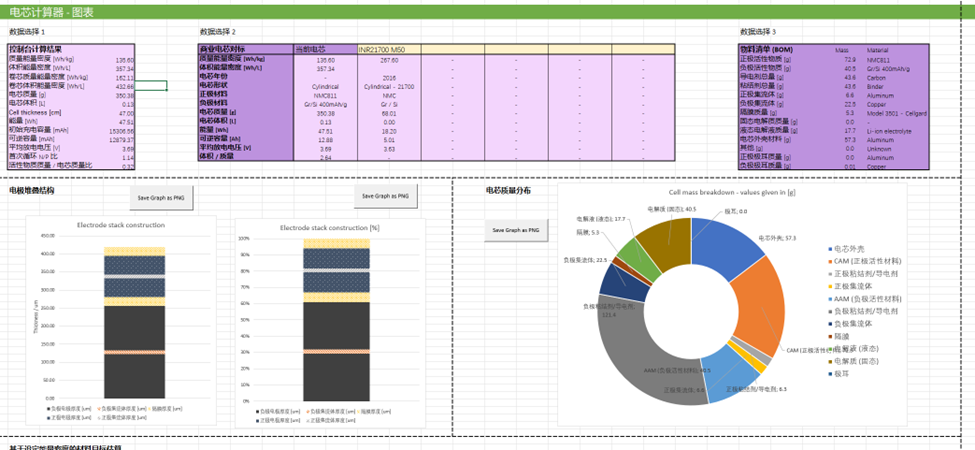

第二个，图表区（Cell Calculator - Graphs）#

这是 Dashboard 的可视化联动。Dashboard 算出来的结果会自动喂到这里生成几张图。

第一张是电极堆叠结构图，正极占多少、负极占多少、隔膜占多少、集流体占多少，按真实层厚比例画出来，非常直观。

第二张是电芯质量分布饼图，告诉你这颗电芯里活性物质质量占多少、外壳占多少、电解液占多少、集流体占多少，做技术汇报截图非常好用。

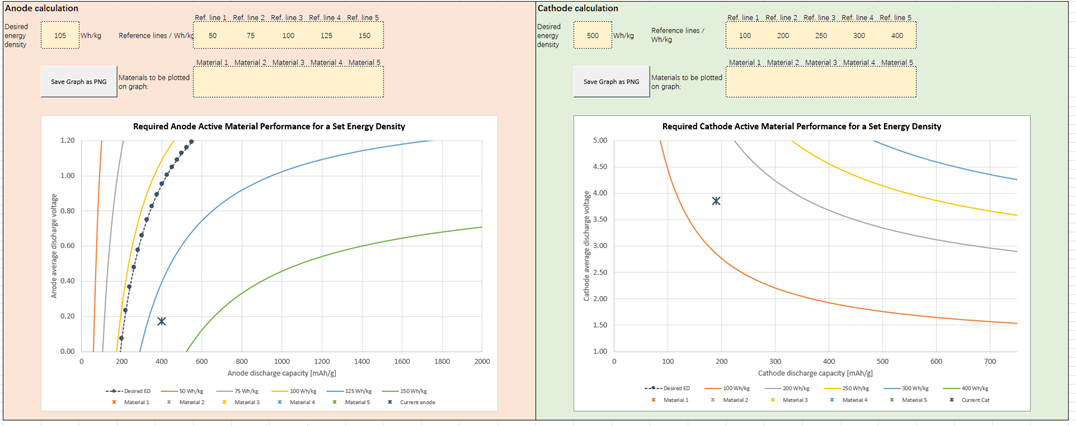

第三张比较有意思，是基于目标能量密度反算的材料目标曲线。这个我重点解释一下。

这张图的逻辑是反过来用 CAMS。常规用法是材料参数算电芯能量密度，这张图是给你一个目标能量密度，让你反推材料参数应该长什么样才能达到这个目标。比如你想做一颗 350 Wh/kg 的电芯，那正极的容量至少要多少，负极的容量至少要多少，曲线一看就清楚。背后的方程是这个：

其中 Cc 是正极容量，Ac 是负极容量，Cv 是正极电压，Av 是负极电压，EC 是电芯活性物质效率。给定目标 E，反解出 Cc 和 Ac 的可行组合，画出来就是这条曲线。这个工具对做先期材料选型、给材料供应商提需求非常有用，因为你能直接告诉对方”我需要克容量大于多少的正极”，而不是拍脑袋。

#

#

第三个，其他计算器（Cell Calculator - Other）#

这里面有两个小工具，一个是 GSM 计算器，输入正极、负极的循环首充、循环首放、晶体密度、活性物质涂布量、电极厚度、面密度、电极孔隙率、电极含孔密度这些参数，可以反算各种衍生指标，比如已知一片电极的活物质质量，要做成多大面积才合适。

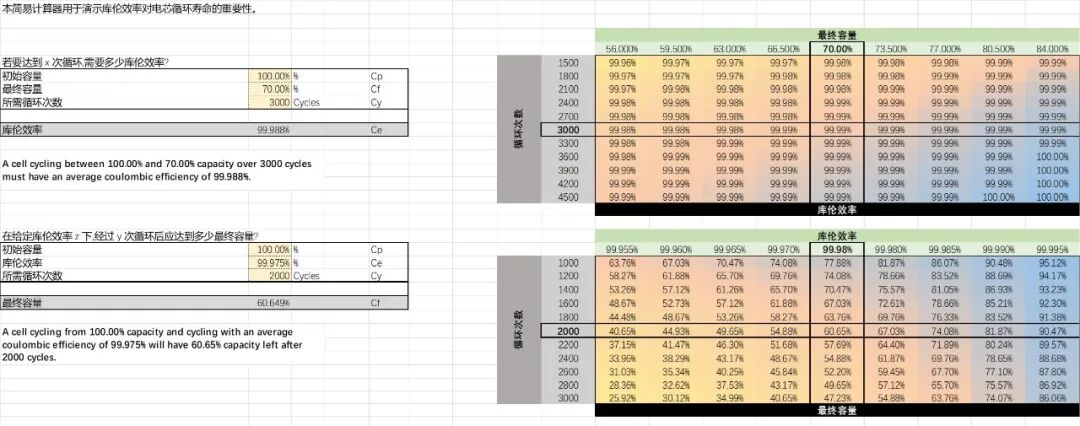

另一个是库伦效率寿命预测计算器，这个工具我看了之后非常惊叹。它告诉你电池循环寿命跟库伦效率之间的定量关系。

背后的公式逻辑是：

Cp 是初始容量，Ce 是单次循环的库伦效率，Cy 是循环次数，Cf 是经过 Cy 次循环后剩余的容量。

比如你想做一款 1000 次循环后还能保持 80% 容量的电芯，反算下来库伦效率需要做到 99.978% 以上。这个工具能让研发同学直观感受到首效和循环效率每提升 0.01% 是什么概念。

#

第四个，材料数据库（Electrode Active Materials）#

里面有一个非常大的表格，正极、负极、固态电解质、电解液各种各样的活性材料参数全都有，每一条都标注了数据来源，来源写得非常清楚。

锂离子体系里磷酸铁锂、三元 NMC 各种比例、LCO、LMO 都有；钠离子体系有普鲁士蓝、层状氧化物、硬碳、软碳；锂硫体系也有；固态体系包括硫化物、氧化物、聚合物。一共 50 多种材料，覆盖面非常广。

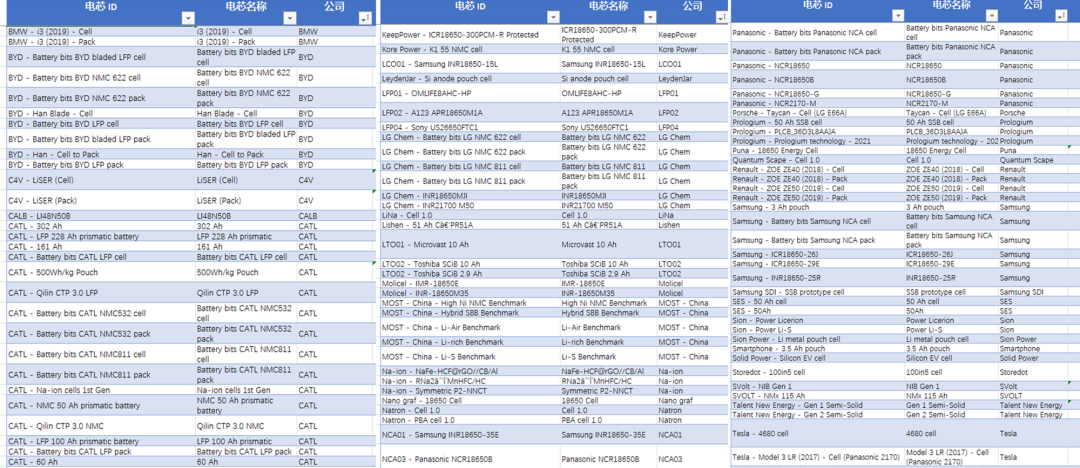

第五个，商业基准库（Commercial Benchmarks）#

这个我觉得是最有价值的部分。一套完整的商业电池数据库，500 多条真实商业化电芯的实测参数。

里面什么都有。CATL 的电芯、LG 的电芯、特斯拉的 4680、比亚迪的刀片，各种主流玩家几乎全覆盖。每一条都包括公司、型号、年份、化学体系、正负极材料、电解液类型、形状、质量能量密度、体积能量密度、容量、电压、循环寿命目标、备注，详细程度远超预期。

这块对国内工程师的价值非常大。你做一颗新设计的能量密度 KPI，可以直接调出对标库里同形状、同体系的商业电芯做参照。对于二线厂家来说，这份资料的宝贵程度怎么说都不为过。

第一件，修了一个Bug#

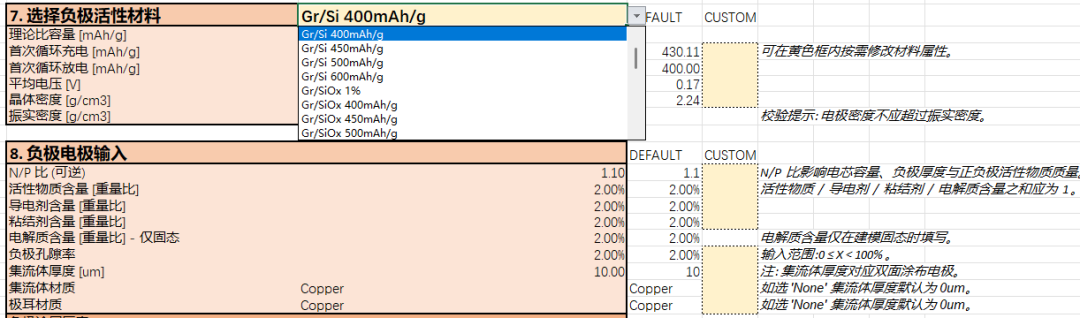

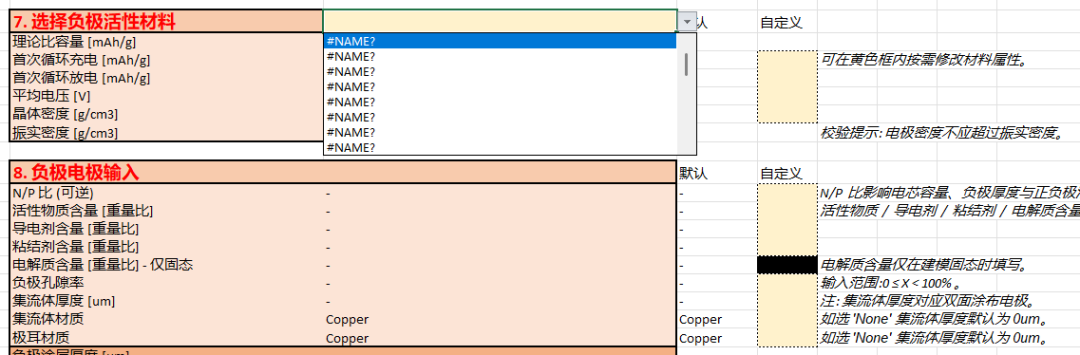

原始表格是用 Office 365做的。这里面有个公式藏在选择负极活性材料的那个下拉框里，我打开之后发现选不了，下拉框里全是 #NAME 错误，根本没法选负极。

排查下来原因是这样。CAMS 在合并”常规负极列表”和”金属负极列表”的时候，用了一个叫 VSTACK 的函数。这个函数是微软2022年下半年才推送给Excel365订阅用户的新函数。要用上这个函数，你的Office 必须是365订阅版，不能是买断的 2019或者2021，还得是 2022 年下半年之后的更新通道。WPS 直到 2024 年都不完全支持。

众所周知，国内买电脑商家送到正版Office一般是2019/2021永久版，订阅版第二年就过期了。大家一看怎么报错啊，也不找原因，以为文件传输过程有问题，就放弃探索了。

我把这格的新公式改成了等价的传统写法，只用 FILTER、UNIQUE、SORT 三个老函数，保证低版本的Excel也能正常进行下拉菜单选择了。

#

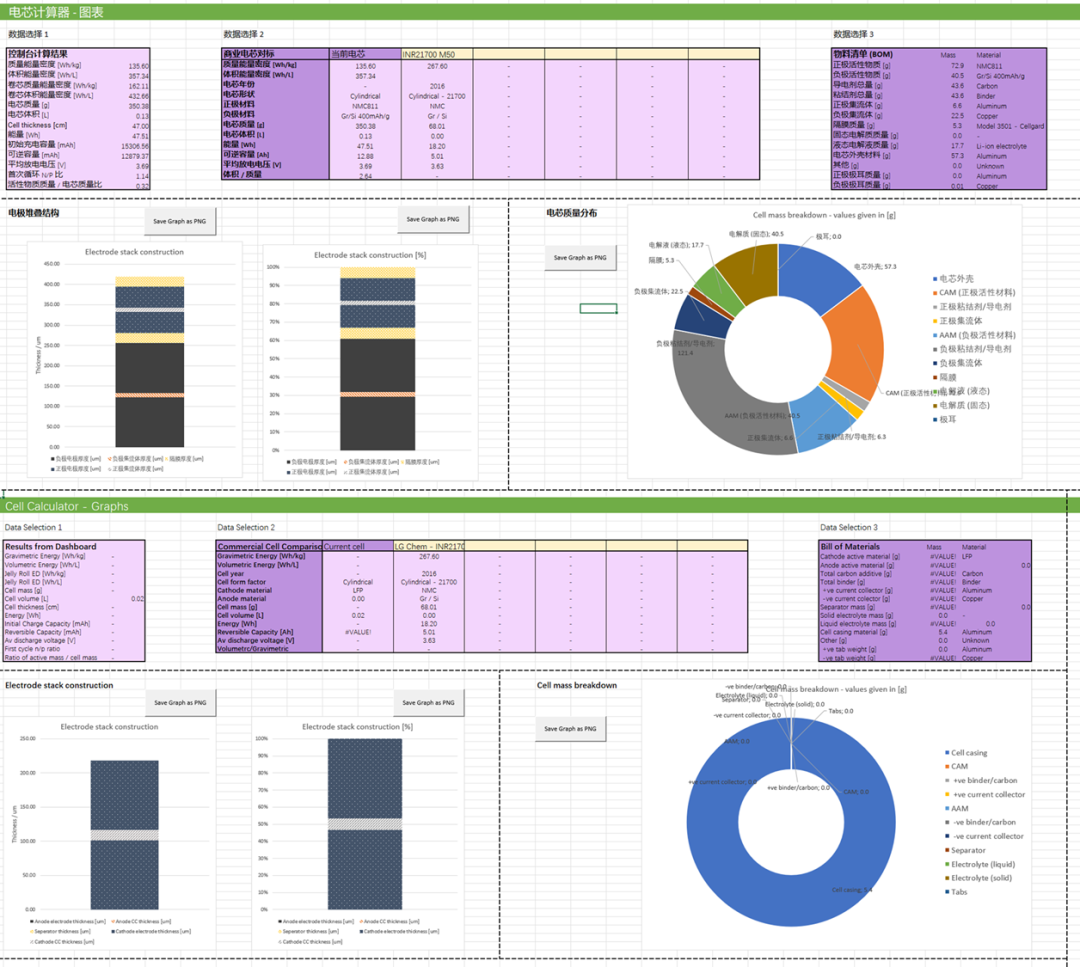

第二件，做了汉化#

很多人看英文资料可能会觉得比较困难，所以我把里面相当一部分英文转换成了中文。控制台所有字段标签、操作说明、提示语、表头，包括 4 个引擎 Sheet 的全部字段名、默认值表、商业基准库的表头，一共改了 1500 多处。但有些地方我没动，因为里面带了公式，如果变了的话整个会影响公式引用，整张表会崩。

转换成中文之后会比较容易让国内同行去理解，具体怎么改的就没必要展开说了，反正你打开就是中文版，操作跟英文版完全一致。
