聊聊锂电软包封装培训手册里的几个坑

最近看到一份某锂电头部大厂的封装手册，五十几页，能看出来是早些年的产线经验总结。整体还行，但有几个地方我看完觉得有点问题。有些是写错了，有些是前后矛盾，还有些是当年可能没问题但现在看有点过时了。挑几个聊一下，不涉及企业，纯技术讨论。

01 Nylon层的作用搞反了#

资料原话大意是：Nylon可以有效阻止空气尤其是氧气的渗透。

这个说法有问题。

我对铝塑膜最敏感。因为我早年在电子行业做研发的时候，刚好做过一个包装材料的成本优化项目，当时找供应商拿了好几款铝塑复合膜和普通塑料膜做对比测试。

结论我到现在还历历在目：只要加了铝箔，哪怕10um，也比没有好太多了。其实真正挡水汽和氧气的是铝层，其他塑料层根本不是一个量级。

PP、PET、PA（尼龙）这些材料单独拿出来测，阻隔性都很一般。尤其是尼龙，吸水率还挺高的。铝塑膜里如果有40μm的铝箔，水氧透过率基本可以视为零。

那Nylon是干嘛的？

耐磨、耐穿刺、提供冲坑成型性。你冲深坑的时候不开裂，靠的就是Nylon的延展性。手册把”阻氧”当成Nylon的主要功能写，属于搞反了主次。

资料前面写：PP不会被电芯内有机溶剂溶解、溶胀。但翻到后面Degassing章节，又说：PP在Degassing前已经经过了长时间的电解液浸泡，融合黏结性能会变差。

那到底会不会溶胀？

其实做过Degassing的都知道，湿态PP和干态PP封起来完全不是一回事。电解液里那些酯类溶剂对PP是有溶胀作用的，这也是Degassing封装比Top sealing难做的原因。甚至还要专门在封头上贴Teflon胶布来应对。

资料里提到三种铝箔：P**-001-05、P**-002-05、P**-001-04。

然后说：这三种铝箔PP的熔点经DSC测试都在160°C左右，所以使用相同的温度参数。

我觉得这个逻辑有问题。

P**-001-05的PP层是40μm，P**-002-05是80μm，厚度差了一倍。

熔点一样没错，但是热量要传到PP内层，厚度越大需要的时间越长、能量越多。

你用同样的温度、同样的时间去封，40μm的PP可能变形过度了，80μm的PP内层可能还没熔透。

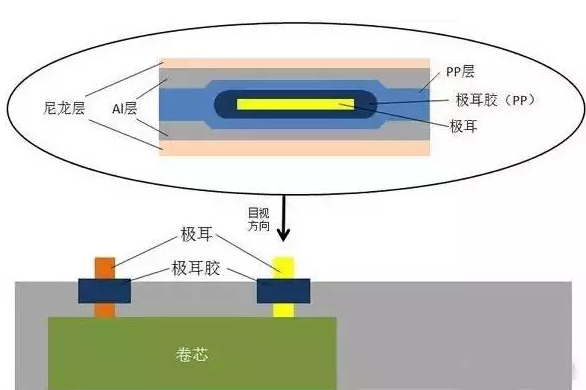

资料里提到Tab-lead的Sealant，用85°C电解液浸泡24小时不脱落就算合格。

这个标准放到现在有点松了。

现在电芯要在45°C甚至60°C的环境下长期使用，寿命要求也越来越长。24小时的浸泡测试能代表什么？

现在行业普遍要求85°C浸泡7天甚至更长，有些客户还要求加做高温高湿存储之后再测。

当然这个不能说原资料错了，只能说时代变了，标准得跟着提高。

这份资料写的时候，软包电芯还在发展早期，很多工艺都是边摸索边总结的。有些说法在当时够用，但现在看确实需要更新了。能知其然，更要知其所以然。这句话说烂了，但在锂电这行真的很重要。

好了就聊这么多。

PS:如果你对锂电技术问题有困惑，可以来我的知识星球提问。这里积累了几百条实际产线问题的答疑。
