前言#

在锂电摸爬滚打多年，我发现一个有趣的现象：很多工程师对锂电池的“四大主材”如数家珍，但一旦聊到“一颗电芯到底是怎么设计出来的”，往往只能说个大概。

电芯设计绝不是简单的“堆料”，更不是把正负极卷起来就行。它是一场在性能（电压、容量、循环、安全）与结构（包装、外壳、隔膜、电解液、工艺实现）之间走钢丝的艺术。

今天开始，我想花点篇幅，结合我自己的工作经验，把电芯设计的通用流程、关键输入参数以及后续的核心设计要点（如Overhang、N/P比等）做一个系统性的梳理。这一系列文章会比较“硬核”，建议大家收藏细读。

1.1 电芯通用设计流程：三步走战略#

所谓电芯设计，本质上包含两个维度的构建：

• 性能设计：定义它的灵魂。包括电压平台、容量大小、循环寿命、安全等级等。
• 结构设计：塑造它的肉体。包括铝塑膜/外壳尺寸、卷绕/叠片结构、Tab（极耳）位置、隔膜宽度等。

在实际工程开发中，我们通常遵循严谨的“三步走”流程：

1.2 设计输入关键参数：从尺寸到工艺的转化#

很多新人工程师容易卡在“怎么把外观尺寸变成极片工艺参数”这一步。在材料体系及配方比例（配比）定下来后，我们需要借助一张严谨的《设计信息表》来完成参数转换。

这个逻辑链条是这样的：

• 外观尺寸 ->壳体尺寸：根据模具能力扣除封边宽度。
• 壳体尺寸->极片设计要求：这里必须引入Overhang（正负极包覆余量）要求，以及封装设计的经验值（Head/Tail/Side margin）。
• 容量匹配：输入材料的压实密度及克容量数据。
• 参数微调：为了达到设计容量值，我们需要在工艺允许范围内，适当调整面密度（Loading）及极片层数。

【大体计算流程如下】：

软包设计流程VS铝壳设计流程

（注：此处为逻辑示意，实际操作中通常使用Excel模型自动计算）

目标容量 / (克容量 × 活性物占比) = 所需活性物质总重

->结合极片面积->算出面密度

->校验面密度是否在涂布工艺窗口内（太薄涂不匀，太厚易开裂）

->校验压实后的极片厚度是否导致卷芯超厚

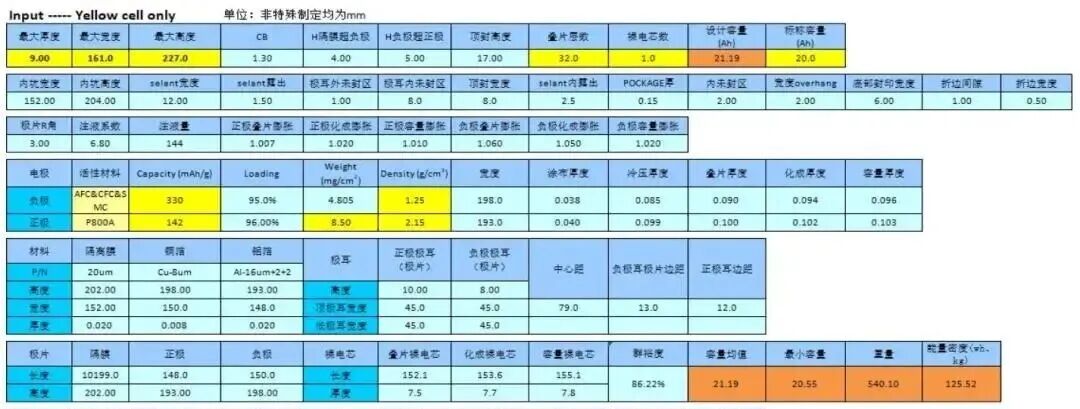

【软包叠片设计信息表】

作为工程师，我们都知道这张表是设计的灵魂，它包含了正负极的具体长宽、Tab间距、涂布留白等关键公差定义。

1.3 电芯通用设计要点（预告）#

完成了上述的流程和参数输入，我们才算刚刚拿到了“入场券”。在接下来的设计中，无论是做铁锂还是三元，无论是做能量型还是功率型，有9大核心设计要点是绕不开的。

这些要点不仅关乎性能，更直接决定了良率和安全：

• Overhang 设计：为什么必须留？留多少合适？
• N/P 值设计：容量平衡的玄学，高了浪费，低了析锂。
• 保液设计：如何计算孔隙率与注液量的黄金比例？
• 克容量设计：实验室数据 vs 量产数据的修正系数。
• 过流能力设计：极耳发热量的焦耳定律计算。
• 极片压实设计：电子电导与离子电导的平衡博弈。
• 裸电芯结构设计：群裕度（Jellyroll Margin）的控制。
• 面密度设计：功率与能量的取舍。
• 铝塑膜冲坑设计：R角与补偿量的模具经验。

下期预告：

在下一篇文章中，我将拿出压箱底的干货，详细拆解这9大设计要点。我会结合具体的计算公式（如N/P比计算、极耳温升计算）和实际工艺经验（如Overhang的对齐公差），带大家深入电芯设计的微观世界。敬请期待！
