粘结剂和导电剂的辅材评价体系，到底长什么样？#

零、先把辅材的位置感建立起来#

在讲辅材之前，先把位置感建立起来。一颗磷酸铁锂（LFP）电池，核心结构是正极片 + 隔膜 + 负极片卷绕或叠片在一起，浸泡在电解液中，封装在壳体里。

但极片不是”一块铁锂粉压上去”那么简单。真实的极片是一层涂布在金属箔（铝箔/铜箔）上的复合材料膜，这层膜里除了活性物质，就包含今天要说的辅材。

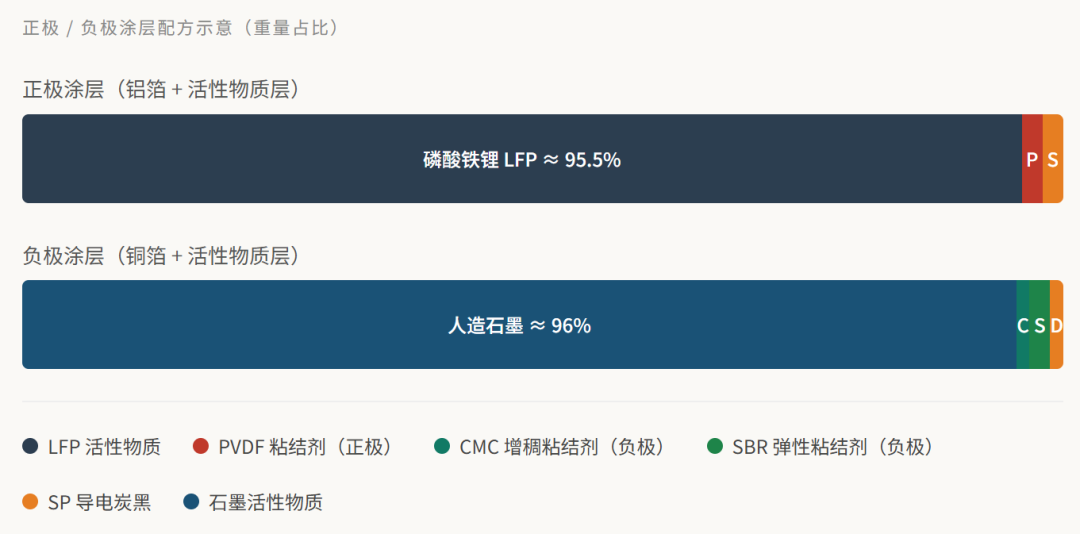

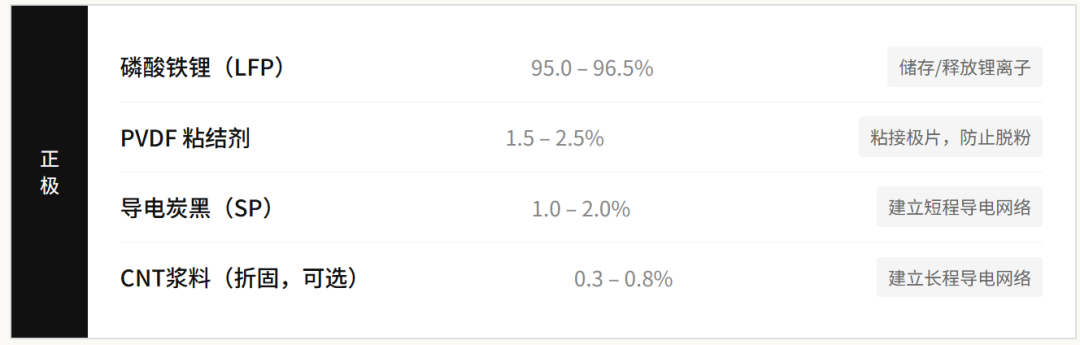

看到这里你会发现：正极里，LFP占约95-96%，PVDF粘结剂1.5-2.5%，导电炭黑1-2%。负极里，石墨约95-97%，CMC约1-1.5%，SBR约1.5-2.5%。

也就是说，活性物质干了几乎所有”储电”的活，辅材加起来不过3-5%。但正是这3-5%，决定了这颗电池能不能做成、能撑多久。

一、粘结剂的粘结机理：先搞懂它怎么”粘”的#

想象一下：铁锂颗粒、炭黑颗粒，散落在一张铝箔上，没有任何东西把它们粘住。你一弯折，粉末哗哗掉。这就是没有粘结剂的极片。

粘结剂的核心功能只有一个：把活性物质和导电剂”粘”在集流体上，让极片不散架。但它的工作环境是强腐蚀性的电解液、反复的充放电膨胀收缩，以及在生产阶段混合在溶剂里的涂布工序。

正极用PVDF（聚偏氟乙烯），最早可以追溯到上世纪80年代末被引入锂电池体系，如今该材料依然是正极粘结剂的行业标准选择。PVDF本身是一种半结晶聚合物，在NMP溶剂里溶解成胶液，与LFP和炭黑一起制成浆料，涂布在铝箔上干燥后形成牢固的涂层。

选择PVDF的主要原因是PVDF对铝箔有良好的附着力，其次它在电解液里化学性质稳定、成膜性好，可以均匀包覆在颗粒表面。

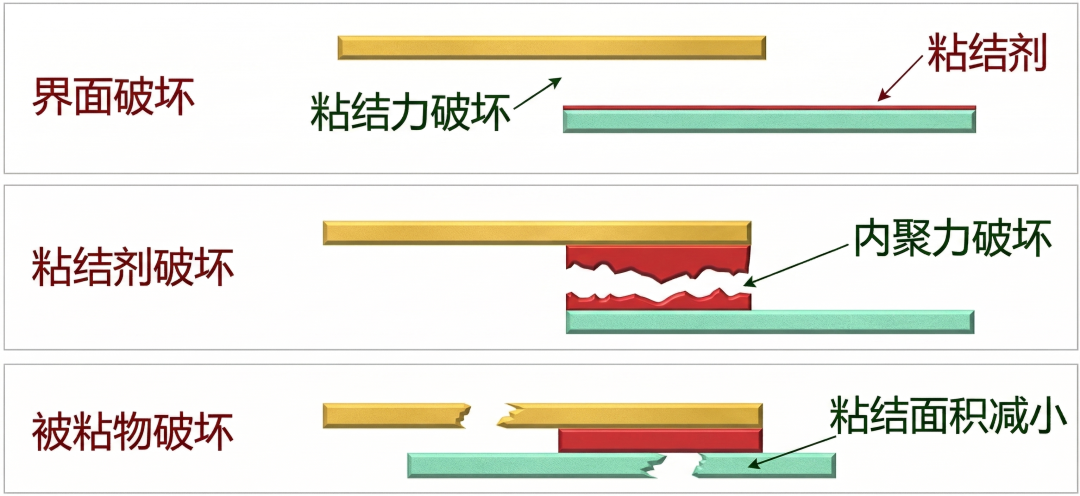

关于粘结力和内聚力的讨论，我公众号之前有篇文章已经详细说明。

【周日夜话】剥离力还是内聚力？95% 的锂电工程师都测错了

但要看懂剥离强度的数字到底意味着什么，一定要理解机理。

粘接是一种界面现象，包括两个过程：先润湿，再产生粘结力。

润湿是前提。当粘结剂（液态）的表面张力低于被粘物（固态）的表面能时，胶粘剂可以自动铺展在固体表面，接触角θ < 90°，分子之间才能靠得足够近，产生作用力。铝箔的表面能约840 mN/m，铜箔约1103 mN/m（理论值，实际箔材表面有氧化层、油污、粗糙度影响的有效表面能远低于此）。但表面能高不等于粘结力强，铜箔之所以比铝箔更难粘结，核心原因是铜表面太光滑（机械铆合作用差），且铜表面的极性基团远比铝表面少。铝表面天然有一层氧化层，极性基团较多，有利于与粘结剂形成界面作用。

关键概念：铜箔之所以比铝箔更难粘结，不仅仅是因为表面能的差异。铜表面太光滑（粘结面积小、机械铆合作用差），而且铜表面的-OH等极性基团远比铝表面少。铝表面天然有一层致密的氧化层，-OH基团较多，有利于与粘结剂形成氢键。

润湿之后，粘结力的产生靠四种作用力：化学键力、分子间力（范德华力）、界面静电引力和机械铆合力。在锂电池极片的场景中，PVDF靠的主要是范德华力：没有化学键，但分子量够高、接触面积够大，范德华力叠加起来足够强。

这就引出了第一个核心矛盾。

二、第一个矛盾：分子量高好，还是低好？#

PVDF的分子量几乎决定了它的所有下游性能。但绝不是”分子量越高越好”。

分子量低的PVDF（比如60万以下）：分子链短，活动能力强，容易在NMP中溶解，对活性材料的润湿性好。但问题是：它的内聚力不够。涂布干燥后，PVDF分子链之间的缠结不充分，极片一压就掉粉，剥离强度上不去。

分子量高的PVDF（比如100万以上）：内聚力强，分子链长、缠结紧密，剥离强度高。但同时，它也极难溶解。某些分子量超过150万的牌号，需要先在常温下用NMP分散，然后再升温溶解，整个过程耗时极长。而且，分子量太高的PVDF溶解后容易出现”鱼眼”（未完全溶解的胶团），这些鱼眼在涂布时会造成极片表面缺陷。

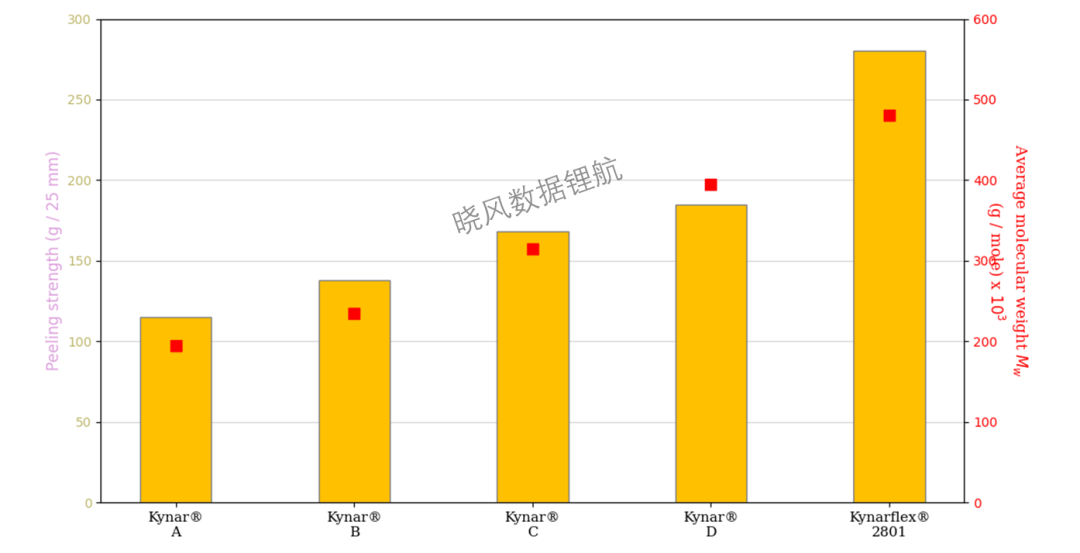

案例：某电池厂测试了同一供应商的5种牌号PVDF，分子量依次递增，180°剥离强度也呈递增趋势，但到了超高分子量段，溶解性急剧下降，制浆时间从2小时变成6小时甚至更长。

所以GPC测分子量我们不能光看一个数。每一个评价PVDF的工程师必须理解的第一个决策点就是：不要追求分子量最高，要找分子量的最优窗口。

三、第二个矛盾：结晶度高好，还是低好？#

PVDF是半结晶聚合物，结晶度一般在50%左右。结晶度影响的是极片的两个截然对立的性能：强度和柔韧性。

结晶度高→分子链排列紧密有序→内聚强度大、耐溶剂性好→但极片硬、脆，卷绕弯折时容易开裂。

结晶度低→分子链无序、松散→柔韧性好、溶剂更容易渗透→但在电解液中溶胀更严重，粘结力可能随循环衰减。

工业上最常见的调控手段是共聚。VF2（偏氟乙烯）与HFP（六氟丙烯）共聚后，HFP的大侧基打乱了PVDF链的有序排列，结晶度降低，极片变柔软。业内典型值如下：

• HFP共聚量0%：熔点169°C，电解液溶胀（30°C/DEC）仅7%
• HFP共聚量6%：熔点155°C，溶胀11%
• HFP共聚量11%：熔点142°C，溶胀21%
• HFP共聚量15%：熔点135°C，溶胀57%——在60°C下甚至直接溶解

熔点从169°C降到135°C，溶胀从7%飙升到57%。这是一个典型的工程权衡：你想要极片柔软到可以卷绕不开裂，就必须接受PVDF在电解液中更容易溶胀的代价。而溶胀过大，意味着循环过程中粘结力持续衰减，极片可能脱膜。

案例：成熟的做法是控制HFP共聚量在3-8%之间，在柔韧性和耐电解液溶胀之间找到平衡点。具体值取决于目标电极体系：高loading厚涂布的极片需要更柔软的PVDF（HFP多一些），薄涂布高倍率的极片则可以用结晶度更高的均聚PVDF。

四、负极为什么用CMC+SBR？不只是”水性环保”#

负极用水性体系（CMC+SBR）而不用油性PVDF，不仅仅是因为环保（虽然这确实是一个驱动力）。更本质的原因是：SBR的弹性体特性比PVDF更适合应对石墨的体积膨胀。

石墨在充放电过程中会有约10%的体积变化。PVDF是刚性聚合物，无法像橡胶一样拉伸形变后恢复原状。而SBR本身是丁苯橡胶乳液，是弹性体，它可以随石墨颗粒的膨胀收缩而形变，不断裂。

但CMC和SBR在极片中的分布形态完全不同，这一点至关重要：

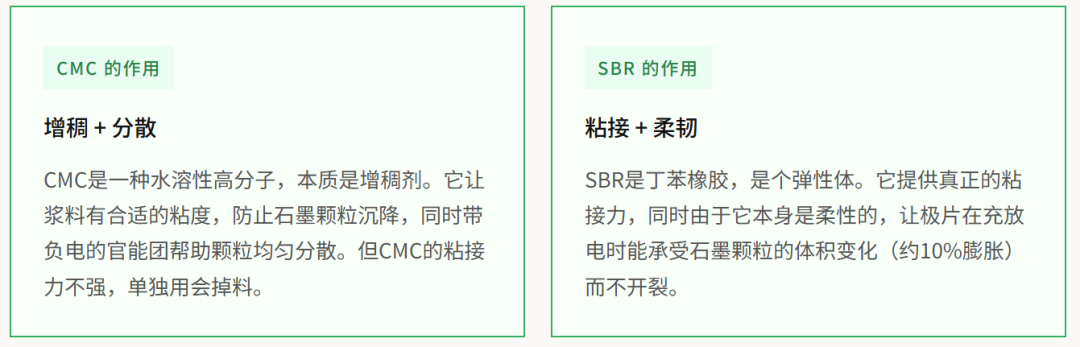

CMC是溶液型粘结剂。它溶解在水中，干燥后在石墨颗粒表面形成连续的包覆膜。CMC的主要作用不是粘结（它的粘接力其实不强），同时还是增稠剂和分散剂，通过静电排斥和位阻效应防止石墨颗粒沉降和团聚。

SBR是乳液型粘结剂。它不溶于水，以纳米级颗粒（D50通常100-300nm）悬浮在水中。干燥后，SBR颗粒以点状分布在石墨颗粒之间和颗粒表面，而不是像PVDF那样形成连续的网兜状膜。

这种分布差异带来一个重要的评价维度：SBR的颗粒度D50直接决定了有效粘结面积。 D50越小，同等添加量下SBR颗粒的数量越多，与石墨的接触点越多，粘结力越高。但颗粒度也不是越小越好，太小会导致浆料粘度过高，影响涂布性能。又是一个权衡。

五、CMC的取代度和触变性：一个被严重低估的参数#

CMC（羧甲基纤维素钠）看起来是个简单的增稠剂，但它对极片性能的影响远比多数人想象的大。

CMC有一个关键参数叫取代度（DS），纤维素分子单元上3个-OH中有多少被-CH₂COONa取代了。DS的高低决定了一系列看似无关的性能：

• DS < 0.4：不溶于水，不能用
• DS 0.4-0.7：亲油性好，容易与石墨润湿，但水溶性差，增稠能力弱
• DS 0.7-1.0：水溶性好，增稠能力强，但对石墨的润湿不如低DS
• DS > 1.2：甚至可以溶于有机溶剂

但最关键的影响是触变性。触变性是指浆料被剪切搅拌后的恢复能力：搅拌时粘度下降（方便涂布），静止后粘度恢复（防止沉降）。

DS < 0.7时，触变性大，这直接抑制了Binder的上浮。

为什么？涂布干燥时，溶剂蒸发会”带着”SBR颗粒向表面迁移（SBR是憎水性的，和空气亲和性好，一旦到了表面就不回来）。但如果浆料的触变性强，CMC分子链在静止时迅速恢复网状结构，这个网络”兜住”了SBR颗粒，阻止其上浮。

结果就是：选用低取代度的CMC（如DS 0.6-0.7），Binder上浮受到抑制，极片的粘结力反而更高。

案例：某企业的负极配方中使用低分子量、低取代度（DS 0.60-0.70）CMC与高分子量、高取代度（DS 0.8-1.0）CMC搭配。前者负责石墨润湿，后者负责浆料悬浮和触变性。两者单用都不行，搭配后浆料稳定性和极片粘结力同时达标。

六、浆料阶段不是粘度不合格，是凝胶#

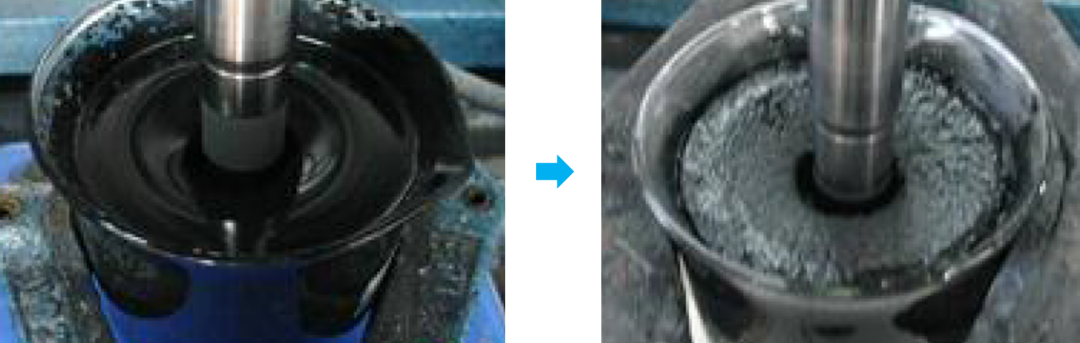

很多供应商的PVDF来料检验完全合格，分子量OK、纯度OK、水分OK，但一到制浆就出事。最典型的就是凝胶问题。而且凝胶还分两种，性质完全不同，处理方式截然相反。

物理凝胶：可逆的，不可怕

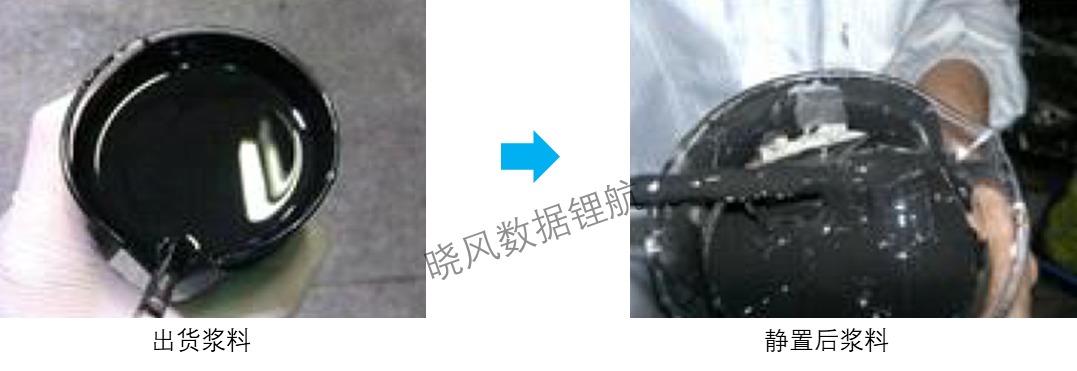

当负极活性材料或NMP溶剂中的水分超标时，水分子侵入PVDF高分子链之间，链运动受阻、相互缠结，浆料粘度暴增甚至不流动。

但这种凝胶没有改变PVDF的化学结构，加入NMP或者适当升温搅拌，浆料就能恢复流动性。DSC和FTIR检测不到任何分子结构变化。

化学凝胶：不可逆的，致命的

当活性材料碱性较强（高镍NCM、NCA，或者添加了Li₂CO₃添加剂），PVDF的-CH₂-CF₂-主链在碱性环境下容易脱HF，生成C=C双键。随后，浆料中的水分或NMP溶剂中的微量胺进攻双键，形成交联。一旦交联形成三维网络，整锅浆料就完全报废了。

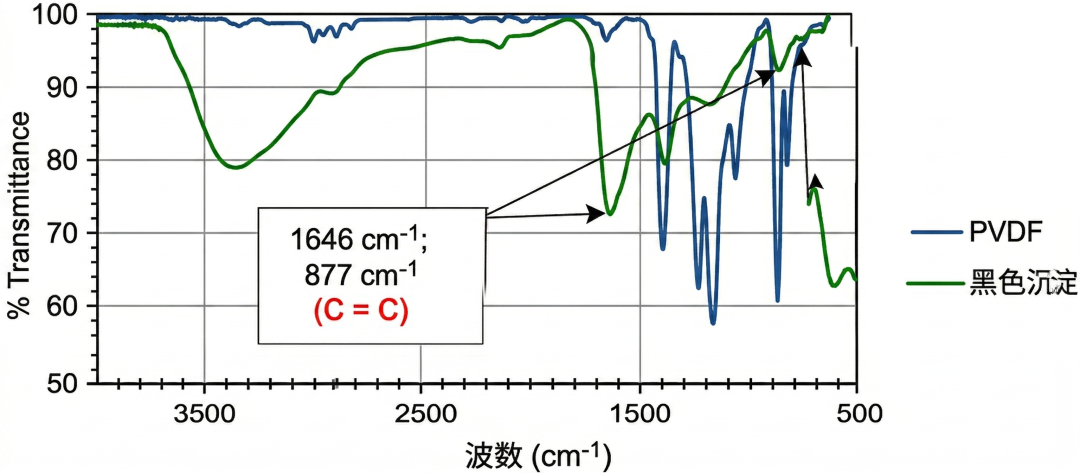

相关实验验证了这个机理：在新鲜的NCM浆料中加入LiOH，随着LiOH用量增加，凝胶现象越来越明显。更关键的是，对凝胶后的PVDF做FTIR，在1646 cm⁻¹和877 cm⁻¹处出现了C=C双键的吸收峰，这是化学凝胶的确定性证据。DSC也显示熔点从正常的166.3°C降到了148.3°C。

LFP体系里物理凝胶其实并不少见，LFP通常被加工成纳米级颗粒，比表面积远大于三元材料，极易吸水，水分超标就会导致PVDF物理凝胶，严重时整锅浆料呈果冻状。而化学凝胶才是高镍NCM/NCA的专属痛点，因为高镍正极碱性强，会触发PVDF脱HF进而交联。两种凝胶机理不同，处理方式截然相反，不能混为一谈。

当前的解决思路有四个：

• 严格控制来料水分和NMP纯度（治标）
• 要求正极材料供应商降低颗粒表面游离Li（治本）
• 开发Anti-gel PVDF：在主链上接枝乙烯基醚、六氟丙烯等单体，取代-CH₂-CF₂-中的H/F，抑制连续脱HF反应（治本但有代价：改性会降低结晶度和粘结力）
• 开发非PVDF类负极Binder，彻底规避脱HF风险（尚无成熟产品）

这就是为什么大厂评价PVDF时，除了测常规理化指标，还要做抗凝胶测试。把PVDF胶液和高碱性活性材料混合，在不同条件下测浆料粘度随时间的变化。如果24小时内粘度飙升超过3倍，这个牌号就不适合高镍体系，哪怕它的分子量、剥离强度、纯度全部合格。

七、极片阶段的核心考核：剥离强度，但哪个剥离强度？#

180°剥离测试是业内评价极片粘结力的标准方法。标准操作规范非常详细：

• 用双面胶（宽度20mm）粘住涂层面
• 贴在304不锈钢板上，用2kg压辊压实
• 以50mm/min速率拉开
• 取平衡段力值为极片剥离力

这个测试本身没有争议。

争议在于：你测的是初始剥离强度，还是电解液浸泡后的剥离强度？

很多供应商交的数据是初始值。但电池内部的真实工作状态是什么？粘结剂泡在电解液里工作。

所以优化后的标准流程是：将制好的试样在60°C电解液中浸泡4小时（甚至更长2天、4天、6天），取出擦干后重新测试剥离强度。

这个测试揭示了一个极其反直觉的发现。

八、反直觉的发现：初始粘结力不高，但几乎不衰减#

行业中有文献测试了多款SBR粘结剂与铜箔的粘结力随电解液浸泡时间的变化，结果如下：

A款：初始剥离强度11 N/m → 浸泡2天后7 N/m → 4天后剩余极低 → 6天后仅0.5 N/m。几乎完全衰减。

B款：初始152 N/m → 2天后5 N/m → 6天后仅1 N/m。初始值很高，但衰减速度同样惊人。

C款：初始值并不突出 → 但浸泡2天后399 N/m → 4天后386 N/m → 6天后仍有384 N/m。几乎没有衰减。

你看出问题了吗？

B的初始剥离强度（152 N/m）远高于A（11 N/m），但泡了6天电解液之后两者都趋近于零。而C的初始值不是最高的，但它在电解液中的粘结力保持率接近100%。

如果你只看初始剥离强度，你会选B。但如果你看浸泡后的数据，答案完全倒过来：C才是循环膨胀最优的选择。

后续的全电池循环实验证实了这个判断：C的循环膨胀确实比其他Binder更小。

这个发现的工程意义：评价粘结剂时，初始剥离强度是一个必要指标，但不是充分指标。电解液浸泡后的粘结力保持率才是区分”能用”和”好用”的分水岭。 你的评价表里如果只有初始剥离强度而没有浸泡后复测，那就少了最关键的一列。

为什么C能做到几乎不衰减？答案藏在它的分子设计里。C引入了丙烯酰胺单体，主链上有酰胺基团，这个基团与电解液的溶度参数差异较大（即亲和性较差），所以C在电解液中的溶胀率仅54%，远低于A的500%。

溶胀率低→高分子网络结构完整→力学强度保持→粘结力不衰减。 这是一条完整的因果链。

九、另一个被严重低估的测试：Binder上浮#

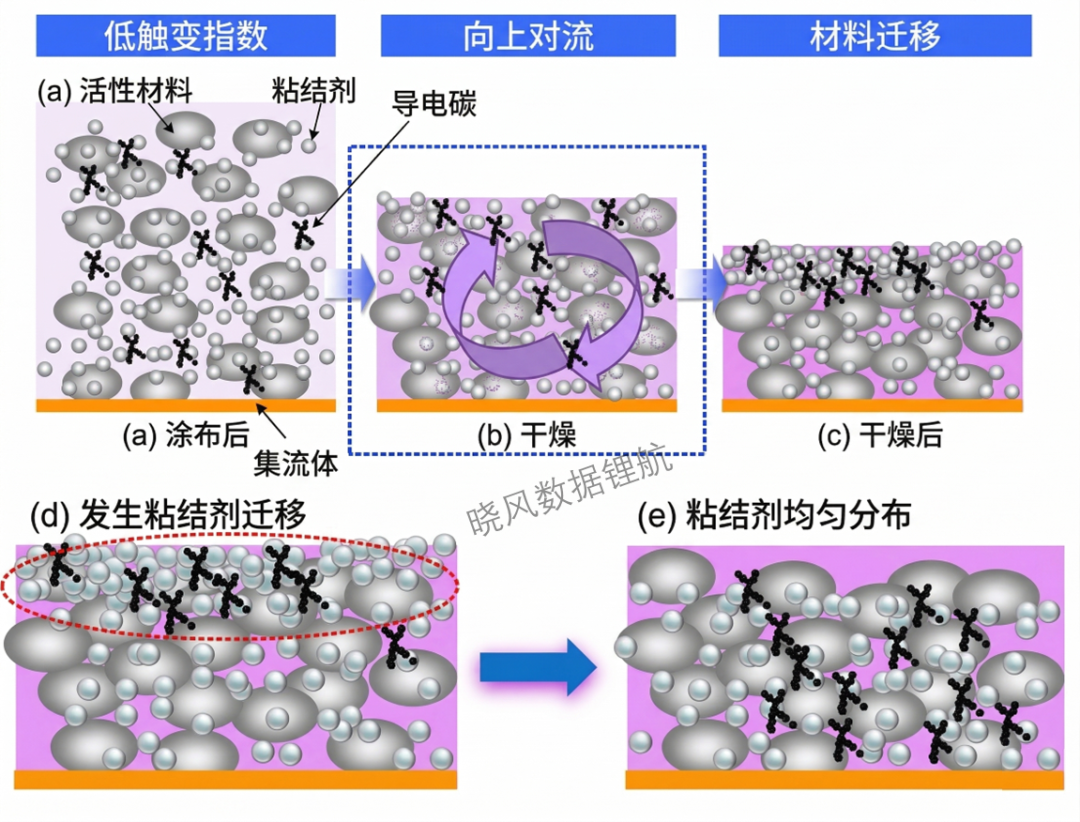

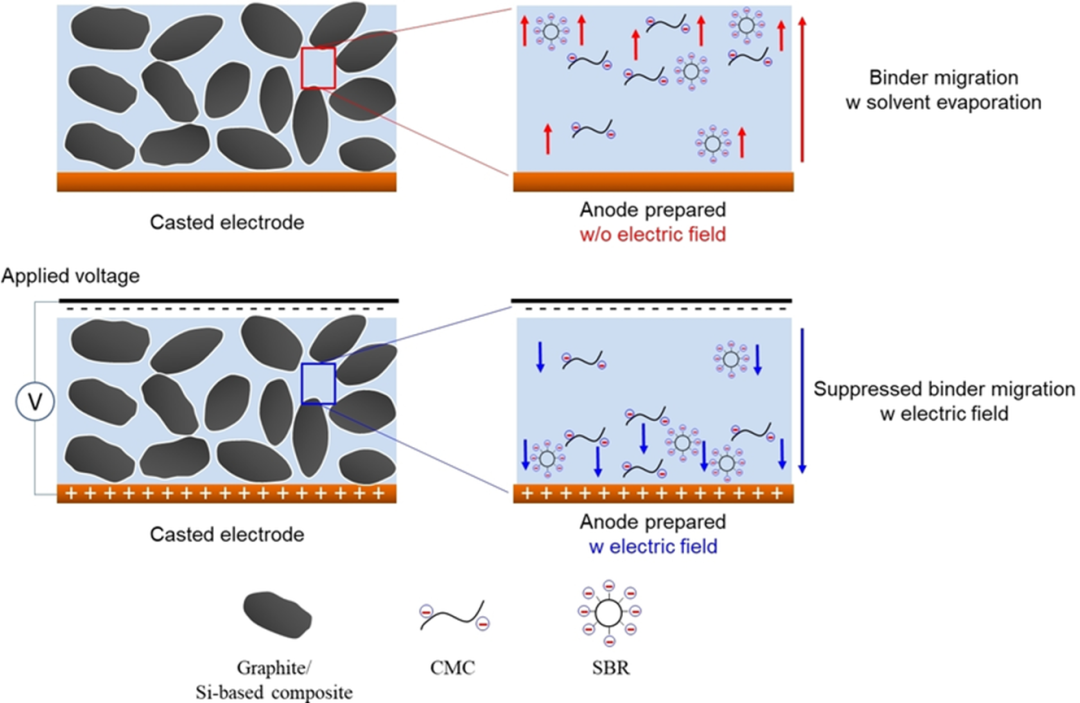

极片在涂布干燥过程中，由于上下受热不均匀，内部会产生对流和毛细管效应。两种现象都会使得SBR颗粒随溶剂向表面迁移。SBR是憎水性很强的高分子，空气也是憎水性的，两者亲和性非常好，SBR一旦到了表面就不会回到水中。

上浮的后果是两面夹击：

• 底部（靠近集流体）粘结力不够 → 脱膜风险
• 表面Binder堆积过厚 → 堵住锂离子通道 → 动力学性能变差

行业中常用两种方法来表征Binder上浮：

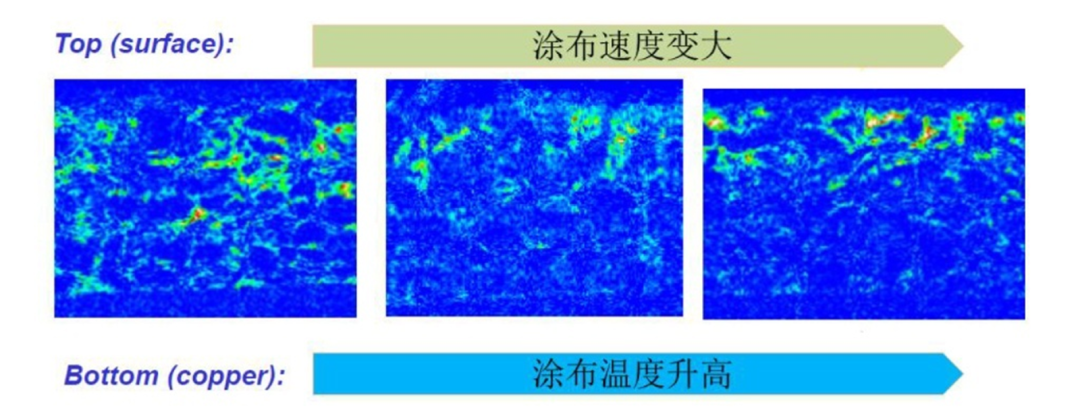

定性方法：OsO₄染色法。四氧化锇专门和SBR中的C=C不饱和双键反应，生成重金属标记。然后用EPMA（电子探针）对Os元素做面扫描，颜色从蓝→绿→黄→红代表浓度从低到高。如果极片截面上红色集中在表面、底部全是蓝色，那就是严重上浮。

实验数据清楚地显示：涂布速度越快、干燥温度越高，上浮越严重。

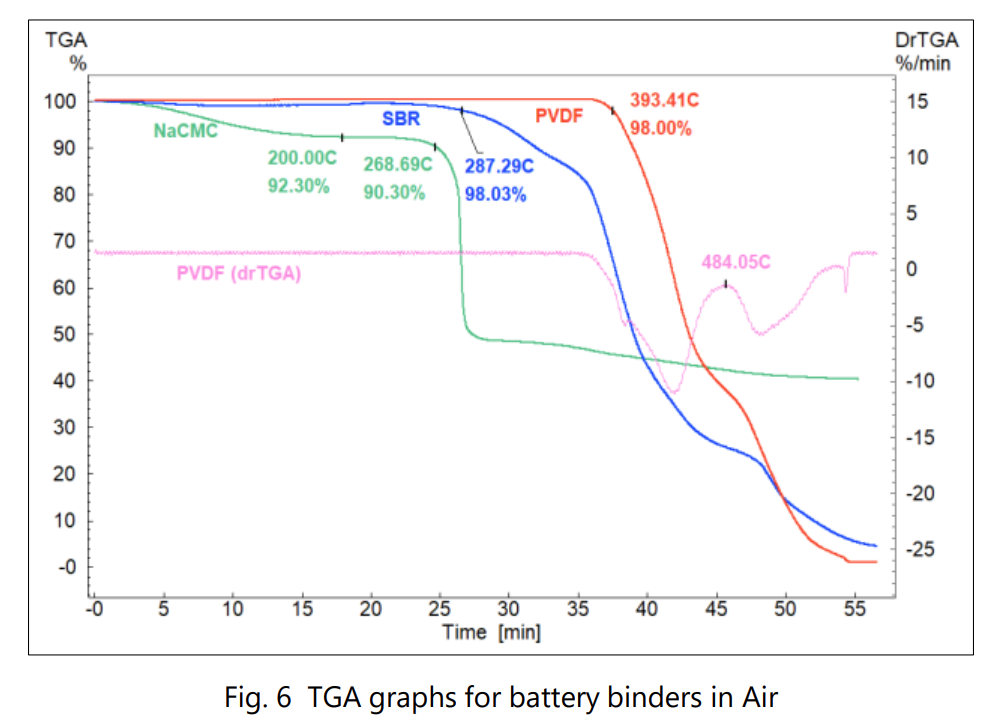

定量方法：热重分析法TGA。从单面涂覆极片的表面（用绿胶剥离约5%厚度）、底部（用双面胶剥离后残留的约5%厚度）和完整膜片分别取样，做TGA热失重测试（Binder在300-500°C分解，活性材料不分解）。通过计算各层位的Binder相对含量比例，可以定量判断上浮程度。

如果表层/底层的含量比>2，说明上浮严重，需要优化涂布干燥工艺或更换CMC型号。

图片来源：SHIMADZU

十、导电剂的评价逻辑，核心只有一个问题#

导电剂的评价相对粘结剂简单，但对LFP来说，这一块的重要性被严重低估了。LFP本征电子电导率约10⁻⁹ S/cm，是真正意义上的绝缘体，导电网络的质量直接决定了这颗电池的倍率和内阻上限。评价核心不止”分散够不够好”，而是要同时回答四个问题：分散是否足够、同添加量下导电效率如何、压实后网络是否还完整、对压实密度和孔结构有多大副作用。

Super P（导电炭黑）：纳米球形颗粒（~40nm），BET约62 m²/g，形成”点接触”式导电网络。来料检验主要看纯度、水分和磁性异物，磁性异物是安全红线，磁性金属超标直接导致微短路和自放电异常。

SP 的问题

炭黑的弱点在于它是”点接触”，颗粒碰颗粒，接触面积有限。在高倍率放电时（比如快充），导电网络的传导速率跟不上，极化增大，容量发挥不充分。

另一个问题是：炭黑吸油值高，加多了会大幅增加浆料粘度，增加NMP用量，同时”占据”了本可以用来提升能量密度的空间。

案例

某PACK厂在测试一款快充电芯（3C充电）时，发现内阻偏高，充电曲线末段有明显的极化平台。怀疑导电网络不够，于是将正极配方里的SP从1.2%提到2%。

内阻确实降了，但能量密度也跟着掉了0.8%，因为多加的炭黑挤占了LFP的份额。更关键的是，后续辊压时发现极片压实密度上限降低了，因为炭黑的弹性结构”撑着”不让压。

**

**

颠覆者来了

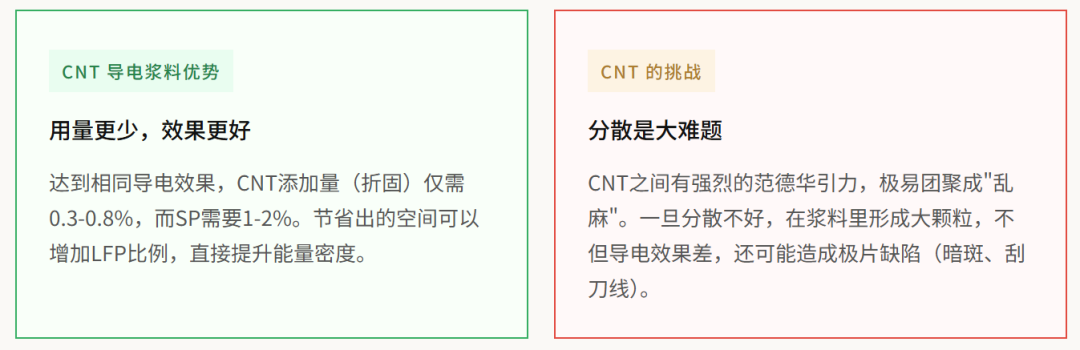

CNT（碳纳米管）：管状结构，长径比>500:1，形成”线接触”导电网络，同等效果下用量可降至SP的1/3-1/2。但CNT极易团聚，通常以预分散浆料形式供应。来料最关键的指标是**分散粒径D90，**D90 > 10μm说明有团聚体残留，上涂布机大概率堵过滤网。

评价导电剂的核心测试是极片方阻（四探针法）和EIS中的Rs（欧姆阻抗）。但要注意一个陷阱：导电剂加多了压实密度上不去，能量密度反而下降。 所以评价导电剂一定是在固定添加量下比较，而不是不断加量追求最低方阻。

案例：

BYD在其刀片电池的部分型号里引入了CNT+SP的复合导电体系。通过将SP从2%降至1%、加入CNT折固0.5%，在同等导电网络效果下，释放了约0.5%的重量给LFP活性物质。

这0.5%听起来微不足道，但在电芯层面体积能量密度提升了约3-5 Wh/L，在电池包层面乘以系数后就是可感知的续航提升。

这是导电剂替代的典型商业逻辑：不是为了”更好导电”，而是为了”用更少的量实现同等导电，节省的空间提能量密度”。

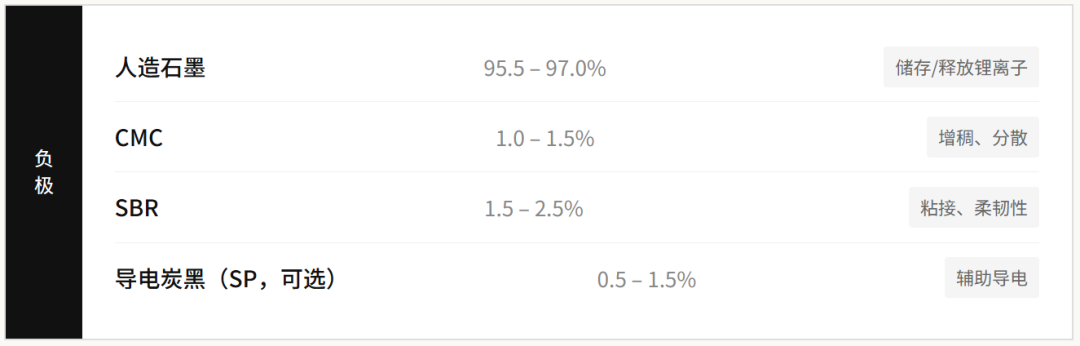

配方全貌：

现在回过头来，把正负极的典型配方完整列出来。每一个数字都不是孤立的，它们之间相互制约：活性物质多了，辅材就少；粘结剂多了，能量密度就低；导电剂多了，压实密度就上不去。

一个值得注意的细节：负极石墨本身的导电性远好于LFP（约10² S/cm量级，比LFP高出11个数量级），所以负极对导电剂的依赖比正极小得多，甚至很多配方可以不加SP。

十一、Binder评估和测试方法的完整图谱#

业内有一套完整的Binder评估方法体系，我把核心的几个拎出来讲它们的工程意义：

十二、SBR的低温性能：另一个你必须理解的工程矛盾#

SBR粘结剂在低温下的性能差异巨大，而且影响因素并不直观。

影响低温性能的核心参数有两个：电负性元素含量和与电解液的相容性（溶度参数匹配度）。

电负性元素（N、O等）具有孤对电子，在电场作用下会与锂离子不断络合-解络，促进锂离子在聚合物中的扩散。所以分子链中含有丙烯腈（-CN）、酰胺（-CONH₂）、羧酸（-COOH）等基团的SBR，低温性能通常更好。

但光有电负性元素不够。聚合物还需要与电解液有适当的相容性，通过溶度参数来衡量。电解液的溶度参数通常在20-25 (J/cm³)^{1/2}之间，而SBR约16-18，PVDF约25，PAN约26。SBR与电解液的溶度参数差距较大，相容性较差，所以SBR的低温性能天然弱于PVDF体系。

解决思路：

• 主链改性：引入溶度参数较大的功能单体（如丙烯腈），拉近与电解液的溶度参数。但功能单体比例需要控制，因为溶胀太大会导致粘结力下降和导电网络破坏。
• 侧基改性：在侧链引入极性基团（羧酸盐、酰胺基、氨基），增加锂离子传输能力。
• 适当提高Tg：玻璃化温度较高的SBR更”硬”，能在颗粒间形成支撑结构，保持一定孔隙率，提供锂离子扩散通道。

矛盾所在：提高与电解液的相容性（改善低温）→ 溶胀加大 → 粘结力衰减（恶化循环寿命）。好的SBR产品设计就是在这个矛盾中找巧妙的平衡：用酰胺基团提供离子传输能力，但控制交联度来限制溶胀，最终同时获得较好的低温性能和极低的粘结力衰减。

十三、粘结剂应用中的常见工序问题与解决思路#

任何评价体系都不是在真空中运行的。在实际量产中，粘结剂会带来一系列工序问题。行业中已系统整理了常见问题，我挑几个最具代表性的：

冷压粘辊

极片在冷压时，粘结剂粘在了不锈钢辊面上，导致极片鼓泡、脱膜。

原因有两个：一是Binder的Tg过低，室温下处于粘弹态，分子链运动剧烈，而不锈钢辊的表面能高于铜箔，PVDF/SBR趋向于粘附辊面。二是Binder吸水后表面-OH基团增多，与不锈钢辊间的氢键作用增强。

解决方案：搭配使用高Tg聚合物（如增加CMC用量）；在干燥房环境冷压或冷压前开卷baking降低极片水分。

极片脆性导致脱碳

含有大量-CN极性基团的SBR型粘结剂，分子链内旋转受阻严重，成膜后极片硬且脆。涂布开裂、分条脱碳、卷绕掉粉，加工良率偏低。

解决方案：EC（碳酸乙烯酯，沸点243-244°C）作为增塑助剂在业内有一定应用，能在一定程度上改善极片柔韧性。但需要注意：极片干燥温度通常远低于EC沸点，EC不会在干燥过程中完全挥发。残留EC对界面膜和产气是否有影响，需要通过存储和循环验证闭环后再做决策，不能因为”加了能变软”就直接放行。

电池变形

当聚合物较硬时，极片内部残留内应力大，充放电过程中内应力释放导致极片扭曲变形，最终导致电池变形。同样可以通过添加EC增塑剂来改善。

十四、回到星友的问题：评价体系到底长什么样？#

现在可以正式回答了。

头部电池厂对辅材的评价体系，本质上是三轮递进验证 × 四个评价维度的矩阵：

三轮验证（按时间推进）：

小试（Lab trial，2-4周）：研发在实验室完成从物性到电化学的全链条快速验证。一个候选材料从来样到判定，制浆、涂布、扣电全跑一遍。

中试（Pilot trial，2-3个月）：在产线级别放量。制浆从几百克到几十公斤，涂布从刮刀到产线涂布机，核心考核的是”能不能量产”、浆料过筛堵不堵、涂布高速下流平不流平、冷压粘不粘辊、卷绕弯角处脱不脱碳。

量产验证（3-6个月）：连续5-10批次，考核CPK值≥1.33、良率达标、A/B对比循环数据，完成供应商准入评审。

四个评价维度（在每一轮中并行考察）：

• 材料理化（分子量、Tg、结晶度、纯度、杂质）
• 浆料加工性（溶解性、流变性、稳定性、过筛性、抗凝胶性）
• 极片性质（剥离强度、内聚力、Binder上浮、弯折柔韧性、回弹率）
• 电化学性能（首效、倍率、循环、高温存储、低温放电、离子电导率、DMA抗疲劳）

注意：这四个维度不是串行过关，而是在每一轮验证中并行推进的。物性不合格当然可以直接淘汰，但这不是”阶段门禁”，而是基于工程判断的”快速否决”。真正有价值的评价，发生在浆料、极片和电化学维度的交叉验证中。

十五、一票否决项#

以下任何一条不满足，直接淘汰：

• 磁性异物/金属杂质超标——安全红线，没有任何商量余地
• PVDF化学凝胶——整批浆料报废，且说明该牌号不适合当前体系的碱性环境
• 极片剥离强度低于拒收线——脱膜风险，良率不可控
• 解液浸泡后粘结力衰减>80%——循环寿命无法保证
• 浆料48小时沉降明显分层——工艺窗口太窄，量产不可控

十六、最有价值的测试，是那些揭示”真实工作状态”的测试#

回顾全文，你会发现一个规律：

区分”能用”和”好用”的，不是那些门槛性指标（灰分、水分、固含量），而是那些预测性指标，它们模拟的是材料在电池内部真实工作状态下的行为。

• 电解液浸泡后的剥离强度保持率——模拟的是电池内部Binder的实际粘结状态
• Binder上浮的TGA定量表征——反映的是极片不同深度位置的Binder分布
• 离子电导率——反映的是Binder对锂离子传输的促进或阻碍程度

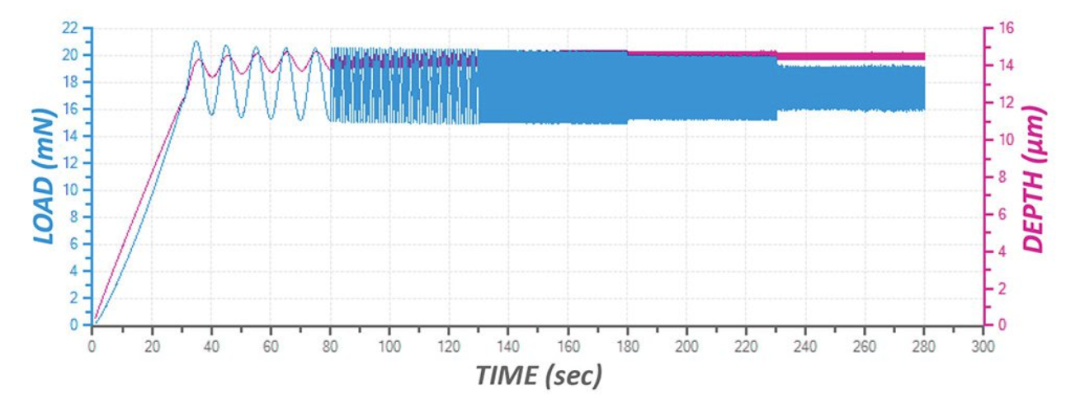

• DMA抗疲劳强度——模拟的是电池长循环过程中Binder的力学性能衰减
• 电解液溶胀率——反映的是Binder在循环过程中结构完整性的保持能力

这些测试的共同特点是：它们测的不是材料”是什么”，而是材料”在电池里会变成什么”。

如果你的评价表只有来料规格（分子量、粘度、固含量），那你评价的是”原材料合不合格”。如果你的评价表还包含上述预测性指标，那你评价的才是”这个材料做成电池后好不好”。

十七、从Binder材料到全电池性能的逻辑关系#

最后，把整个因果链条串一遍：

Binder的6个基本物性 → 影响6类宏观性能 → 最终决定5个电池指标

基本物性：①分子量 ②极性基团 ③玻璃化温度Tg ④颗粒度 ⑤结晶度 ⑥Binder分布（上浮）

宏观性能：粘结力、离子电导率、柔韧性、吸液能力、电化学稳定性、抗疲劳强度、成膜性

电池指标：加工性能（良率）、循环寿命、循环膨胀、动力学性能（倍率/低温）、高温存储/产气

每一个电池指标都不是由单一Binder物性决定的，而是多个物性交叉影响的结果。比如循环膨胀同时受粘结力（①②③⑤）、吸液能力（②④⑤）和抗疲劳强度（①②③⑥）的影响。这就是为什么辅材评价不能简化成”看几个关键指标”：你必须理解指标之间的耦合关系。

十八、配套工具#

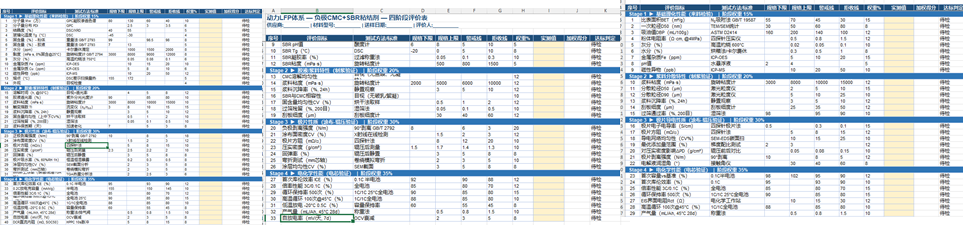

本文配套的《动力LFP体系辅材四阶段评价表》（Excel版）已制作完成，包含：

• 🧪 正极PVDF粘结剂：38项指标，含规格上下限/警戒线/拒收线，自动评分
• 🧫 负极CMC+SBR粘结剂：34项指标
• ⚡ 导电炭黑SP：29项指标
• 🔬 CNT导电浆料：29项指标
• 📊 供应商A/B/C横向对比决策表

本文重点讨论了动力LFP的粘结剂和导电剂评价体系。如果你在锂电池材料评价、工艺开发、BOM设计、数据分析、质量管理、系统开发等各方面有具体问题想深入探讨，欢迎加入知识星球直接提问。

本文涉及的指标参考值基于公开文献及行业常见范围，各企业实际参数以其内部标准为准。
