【硬核干货】锂电芯设计手册（八·上）：正极配方设计——微观世界的“排兵布阵”与“零和博弈”

文 / 晓风数据锂航

前言：从宏观参数到微观建筑

在上一篇《手册七》中，我们通过四重博弈（能量、功率、寿命、安全），定下了两款电芯（Energy& Power）的宏观规格书。我们规定了容量要做到 5.8Ah，能量密度要做到 760Wh/L。

但图纸上的参数不会自动变成电池。现在，作为总工，你必须带领团队进入微观世界，去回答一个最落地的问题：

“为了达成这个目标，我们的浆料该怎么调？”

很多初级工程师把配方设计看作是“厨房炒菜”——加点盐（导电剂），加点淀粉（粘结剂），再炒点肉（活性物质）。但在 2025 年的极限制造语境下，配方设计是“微观建筑学”。

你是在微米级的尺度上，搭建一座摩天大楼。这座大楼既要容纳最多的居民（锂离子），又要保证电梯通畅（电子传输），还要能抗住 8 级地震（循环膨胀）。

一、配方设计的底层逻辑：一场残酷的“零和博弈”#

配方设计的核心矛盾，可以用一个公式概括：

这是一个残酷的零和博弈：

活性物质 (Active Material)： 也就是正极材料（NCM/LFP）。它是唯一的“有用功”，提供容量（Ah）。
非活性物质 (Inactive Material)： 导电剂 + 粘结剂。它们是“死重 (Dead Weight)”。它们不存电，只占空间、占重量、增加成本。
孔隙 (Porosity)： 留给电解液的游泳池。

设计总纲：

我们的目标是在保证“电子不断路”（导电好）、“极片不掉粉”（粘接好）、“离子游得动”（浸润好）的“生死线”之上，疯狂压缩非活性物质和孔隙的比例，无限逼近 100% 的活性物质。

二、本章路线图#

正极和负极的物理特性截然不同（正极缺电子，负极缺稳定性），因此我们将配方设计分为（上）（下）两篇。

本篇（手册八·上）将聚焦于【正极配方】，分为三个部分深度拆解：

Part 1：选材逻辑 (Know-Why) —— 为什么正极要用 CNT 而不是石墨烯？PVDF 分子量大好还是小好？
Part 2：量化计算 (Know-How) —— 98% 的活性物质怎么配？固含量怎么算？如何通过计算“渗流阈值”来确定导电剂的临界点？
Part 3：验证与调优 (Validation) —— 浆料做出来像“果冻”怎么办？怎么用最简单的测试判断配方是否合格？

三、量化博弈：寻找“黄金比例”的临界点#

明白了材料在微观层面的作用机制后，摆在我们面前最现实的问题就是：到底加多少？

在配方设计中，我们面临的是一场从“粗放”到“极致”的演变。回顾过去十年，正极配方经历了从“土豪”到“抠门”的剧烈变迁：

2015 年（LFP 大巴时代）： 典型配比 90 : 5 : 5 （活性 : 导电 : 粘结）。设计潜台词： “反正铁锂导电差，导电剂多加点！那时候压实密度低，粘结剂多加点保平安！空间有的是。”
2020 年（NCM523 时代）： 典型配比 96 : 2 : 2。设计潜台词： “能量密度要提升了，辅材砍一半吧。”
2025 年（高镍/硅碳时代）： 目标配比 98 : 1 : 1 甚至 98.5 : 0.8 : 0.7。设计潜台词：“寸土寸金”。每一个百分点的辅材，都是在割能量密度的肉。我们现在必须利用单壁 CNT 和超高分子量 PVDF 的性能红利，在走钢丝。

设计的核心目标只有一个：在不掉粉、不断路的前提下，把活性物质（Active Material）拉满。 下面我们将逐一拆解三大关键参数的计算逻辑。

1. 导电剂配比：寻找“渗流阈值” (The Magic Number)#

导电剂加多少合适？这里有个核心物理概念叫“渗流阈值 (Percolation Threshold)”。

(a) 3种复合材料的体积电导率σ；(b) 3种复合材料渗流阈值拟合曲线；#

想象你在一条河里扔石子（导电剂）想踩着过河。扔少了，石子隔得太远，电子跳不过去（断路）；扔多了，石子堆成山，虽然好走，但把河道堵了（浪费空间）。刚刚好能连成一条线的那个量，就是“渗流阈值”。

在 2025 年的实战配方中，我们不再单一使用 SP（炭黑），而是采用 “点线结合” 的策略来降低总用量：

SP (Super-P)： 它是“点”，主要用来填充颗粒之间的死角。经验值控制在 0.2% ~ 1.0%。再多就是浪费，因为它吸油值高（蓬松），非常占体积，且会吸走大量电解液。
CNT (碳纳米管)： 它是“线”，是降低配比的神器。经验值控制在 0.5% ~ 1.5%。高阶技巧： 如果使用单壁管 (SWCNT)，这个比例甚至可以低至 0.05%。这就是为什么高端车一定要用单壁管，它能把导电剂的总量从 3% 瞬间压缩到 1% 以下。

【决策时刻：不同场景的配方差异】

**场景 A：做能量型（充电宝/长续航车，放电 < 1C）**策略： 只要通了就行，省空间第一。*参考配方：*0.8% CNT + 0.2% SP = 总量 1.0%。
**场景 B：做功率型（电锯/超跑/启停，放电 > 10C）**策略： 必须铺满电子通道，甚至要“溢出”设计。*参考配方：*1.5% CNT + 1.5% SP = 总量 3.0%。

2. 粘结剂配比：分子量的“杠杆效应”#

PVDF 极其昂贵且绝缘。我们恨不得一点都不加，但没它极片就散了。如何少加点？这里有一个“杠杆原理”：PVDF 的分子量越大，它的“手臂”就越长，能抓住的颗粒就越多。

普通 PVDF (分子量 30-50万，如 6020/761)： “手臂”短，抓力弱，可能需要加 2.0% 才能粘住。
超高粘 PVDF (分子量 100万+，如 HSV900/5130)： “手臂”极长，只需要加 0.8% 就能达到同样的剥离力。

实战中的平衡术：

既然高分子量这么省料，为什么不都用？坑在于工艺。分子量越大，浆料越像“果冻”。如果不控制好固含量和搅拌工艺，浆料流动性变差，涂布时会出现“竖条纹”甚至断流。

NCM 体系（硬颗粒）： 推荐 0.8% ~ 1.2%（配合高分子量 PVDF）。因为 NCM 密度大，同体积下重量重，相对好粘。
LFP 体系（细颗粒）： 推荐 1.5% ~ 2.0%。铁锂比表面积大，极其“吃胶”，必须多加点。

3. 固含量 (Solid Content)：成本与质量的平衡#

虽然固含量（浆料里干货的占比）不影响成品的电化学性能，但它决定了制造成本。NMP 溶剂价格昂贵且回收能耗高。固含量越高，NMP 用得越少，烘烤速度越快，成本越低。

怎么算固含量的天花板？

这取决于导电剂的吸油值 (OAN)。CNT 和 SP 就像海绵，特别吸溶剂。

如果你导电剂加多了（比如 3%），固含量死活做不上去（可能只有 45%），因为溶剂都被海绵吸干了，浆料干得搅不动。
如果你导电剂少（1%），固含量轻松做到 72%。

实战参考值：

及格线： 60%
优秀线： 68%
大师线： 75% （需要配合特殊的改性导电剂和双行星/螺杆分散工艺）

五、理论计算：拒绝拍脑袋，用数据说话#

配方定好了，怎么验证合不合理？别等做出来再测，先在 Excel 里算一下“孔隙率”。这也是很多设计新手的盲区：只会算比例，不会算密度。

第一步：计算“涂层真密度” (True Density)

假设我们做了一碗“混合沙拉”，我们需要算出这碗沙拉如果不留一点缝隙，理论密度是多少。

第二步：计算“孔隙率” (Porosity)

你设计了一个压实密度（比如 3.6 g/cc），那么剩下的空间就是孔隙。

【避坑红线 —— 算完看一眼】

**< 18%：**红色警报！ 压得太死，电解液进不去，大概率析锂、跳水。
**> 35%：**黄色警报！ 极片太松，电子接触差，能量密度低，浪费空间。
黄金区间：****22% ~ 28%。

六、终局：两款电芯的实战配方单#

回到我们《手册七》里的沙盘，针对 Project A 和 Project B 的不同需求，我们可以开出最终的正极配方单：

七、拒绝“玄学”：建立配方的“全身体检”体系#

配方在 Excel 上算得再完美，也只是纸上谈兵。很多工程师有个坏习惯：配方一出，直接做成全电池（Full Cell）跑循环。结果跑了三个月，容量跳水了，才回头找原因。这是极低效的研发。

高手的做法是：在浆料阶段和极片阶段，就通过几个关键指标，预判这颗电池能不能打。 我们需要建立一套像“ICU 监护仪”一样的评价体系，如果配方连这三关都过不了，坚决不能流向下一道工序。

1. 第一关：浆料流变学 (Rheology) —— 它是“牛奶”还是“果冻”？#

别只盯着粘度计上那一个读数（比如 5000 cp）。粘度是一个动态的物理量，静态看没有意义。

剪切变稀 (Shear Thinning)：好浆料的自我修养****现象： 优秀的浆料在静止时应该像酸奶一样稠（防止颗粒沉降），一搅拌（受到剪切力）就应该像水一样稀（利于高速涂布流平）。 评价指标：****触变指数 (Thixotropic Index, TI 值)。测试方法通常是用低转速粘度除以高转速粘度。判定标准： 正极浆料 TI 值通常控制在 2.0 ~ 4.0 之间。失效模式： 如果 TI 值太低（接近 1，像糖水），涂布后边缘会“流延”，导致极片厚边；如果 TI 值太高（> 5），浆料像牙膏，管道输送阻力极大，且涂布后表面粗糙。
细度 (Fineness)：微观的“路障”测试工具： 刮板细度计。红线： 假如隔膜厚度是 12μm，浆料里绝对不能有超过 10μm 的团聚颗粒。否则，这就是一颗定时炸弹——卷绕时刺破隔膜，导致自放电（K值）飙升。实战经验： 如果 CNT 分散不好，刮板上会有明显的“细沙感”或线条。这时候必须回炉重造（砂磨或增加分散剂），坚决不能上涂布机。

2. 第二关：极片力学性能 —— 它是“酥皮点心”还是“牛皮糖”？#

浆料烘干后变成极片，这时候要考核它的机械强度。这是最容易被忽视，却也是导致产线断带、客户投诉（掉粉）的罪魁祸首。

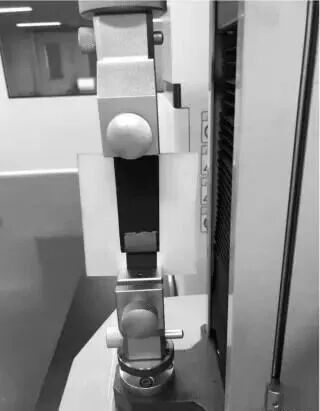

剥离力 (Peel Strength)：粘结剂的期末考试这是判定 PVDF 用量和工艺是否合格的金标准。测试方法通常是用 3M 胶带贴在极片表面，用拉力机 180° 撕开。 *情形 A：*掉粉（胶带上有黑粉，铜箔上残留黑粉）。说明颗粒间没粘住，PVDF 分子量不够或量太少。*情形 B：*脱膜（胶带全是黑的，铜箔光亮如新）。说明粘结剂上浮了！表面粘很牢，底层空了。这通常是烘烤温度曲线设置不当导致的“皮干肉不干”。> 12 N/m：及格线。能通过辊压和分切工序。> 18 N/m：优秀线。能抗住长循环过程中的体积膨胀。**合格线（NCM 正极）：**失效分析：
柔韧性 (Flexibility)：能不能经得起折腾？****测试方法：****圆棒弯曲测试 (Mandrel Bend Test)。把极片绕在直径 3mm（模拟卷针直径）的圆棒上弯折。判据： 不掉粉、不断裂、不透光。意义： 卷绕电芯在中心位置（R角）弯折极大，如果配方太脆（比如加了太多脆性的导电剂或压实过死），这里就是析锂和断裂的源头。

3. 第三关：电性能“快筛” —— 不做电池也能测#

做成全电池周期太长，我们在极片阶段就能测出它的导电网络构建得好不好。

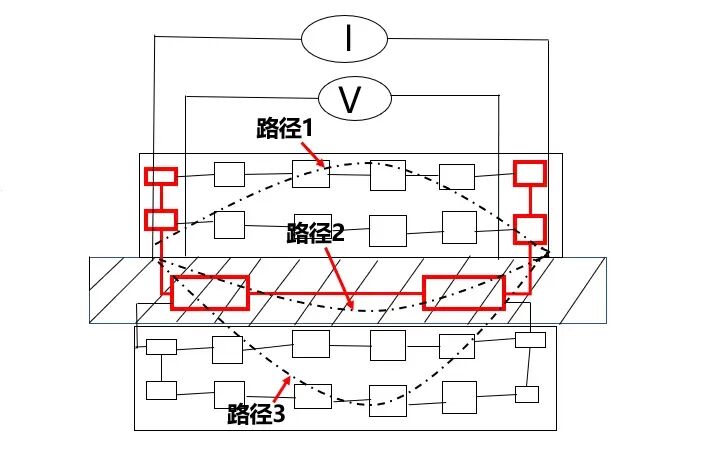

膜片电阻 (Sheet Resistance)：四探针的透视眼**如果你加了 2% 的导电剂，电阻率依然很高，说明导电剂团聚了**，没有形成有效网络。如果电阻率忽高忽低（方差大），说明搅拌不均匀。原理： 用四个探针扎在极片上，测表面电阻率。**诊断逻辑：**参考值： 优良的 NCM 极片电阻率通常在 xx Ω·cm 级别（具体数值视配方而定，但越低越稳）。
极片反弹率 (Springback)：看不见的膨胀还记得我们在前文计算的理论孔隙率吗？这里需要实测验证。现象： 辊压完厚度是 150μm（压实 3.60 g/cc），放置 24 小时后变成了 152μm（压实降为 3.55 g/cc）。设计闭环： 这个“回弹”必须在配方设计时预留出来，否则会导致卷芯入壳困难。通常正极的反弹系数在 1.007 ~ 1.02 之间，配方中粘结剂越多，反弹通常越大。

八、总结：一张“极片体检表”#

对于我们设计的 Project A 和 Project B，在量产前必须通过以下体检标准，才能签发“准生证”：

九、设计与制造的“握手”：面向制造的设计 (DFM)#

配方在实验室的 5L 搅拌机里完美无缺，并不代表它能适应产线 1000L 的双行星搅拌机。“实验室龙，产线虫”是很多新配方夭折的常态。

作为配方设计师，你必须懂工艺的痛点。你需要在配方设计阶段，就把大规模量产的“工艺窗口 (Process Window)”预留出来。

1. 固含量的“工艺红线”#

在前文的计算中，我们为了省钱（减少 NMP 用量），倾向于把固含量做得越高越好。但在实战中，固含量有一个“涂布上限”。

流变陷阱： 高固含量意味着溶剂少，颗粒间距离近，范德华力作用强。浆料容易出现“剪切增稠 (Shear Thickening)”——搅拌越快，浆料越硬，甚至像面团一样把输送泵卡死。
干燥陷阱： 固含量太高，表面成膜极快。溶剂还没挥发完，表皮就干了。内部溶剂冲破表皮逸出时，会形成“火山孔”或“龟裂”。
实战建议： 设计固含量时，必须在实验室做“梯度涂布测试”。如果 75% 固含量出现拖尾或划痕，请老老实实降到 72%。稳定的 70% 远比不稳定的 75% 更值钱。

2. 过滤效率：CNT 的噩梦#

我们在配方里引入了 CNT（碳纳米管）来提升导电性，但这给产线的过滤工序带来了巨大挑战。

矛盾点： 为了拦截金属异物，正极浆料通常需要过 150 目 ~ 200 目 的筛网。
失效模式： 如果配方中的分散剂不够，或者分散工艺没到位，细长的 CNT 很容易在筛网上缠绕成团，像头发堵下水道一样堵死滤网。
后果： 产线不得不频繁停机清理滤网，甚至把滤网捅破（导致异物失控）。
设计对策： 在引入长径比大的单壁管（SWCNT）时，必须在配方中配套专用分散剂（如 PVP 或改性 PVDF），并在小试阶段进行“过筛测试”——记录 1L 浆料过 200 目网需要多少秒。

3. 适用期 (Pot Life)：浆料能放多久？#

产线涂布一罐浆料可能需要 4~6 小时。如果你的配方在静置 2 小时后就出现沉降或果冻化，那就是生产事故。

沉降 (Sedimentation)： 密度大的 NCM 颗粒下沉，上面全是胶水。涂出来的极片这就“头轻脚重”，面密度严重不均。对策： 适当增加导电剂（SP）或提高低剪切粘度，利用触变性构建“卡房结构”托住颗粒。
胶化 (Gelation)： 尤其是高镍三元。残碱与 PVDF 反应，导致粘度随时间指数级上升。对策： 引入草酸、马来酸等酸性添加剂调节 pH 值，或者选用抗凝胶型的改性 PVDF。这是高镍配方的核心机密。** **

十、总工视角的账本：BOM 成本敏感度分析#

在技术指标满足客户需求（Spec）的前提下，成本最低的配方就是最好的配方。

很多工程师觉得：“我只加了 0.5% 的 CNT，没多少钱吧？” 我们来算一笔账。

1. 敏感度分析模型#

假设电芯 BOM 成本为 0.5 元/Wh，其中正极材料占比约 40%。

**导电剂的杠杆：**普通的 SP 价格是个位数（万元/吨）。单壁 CNT 浆料价格是三位数甚至四位数。结论： 即使只增加 0.2% 的单壁管，可能会让正极浆料的总成本上升 5%~10%。你必须证明：这 0.2% 的 CNT 带来的性能提升（如倍率从 2C 提至 4C），能否溢价覆盖这 10% 的成本？
**粘结剂的隐形账：**PVDF 本身价格波动极大（曾暴涨到 50 万/吨，又跌回低位）。更重要的是 NMP： 粘结剂加多了 -> 固含量做不上去 -> NMP 用量增加 -> 烘烤能耗增加 -> 制造成本飙升。铁律： 每提高 5% 的固含量，涂布工序的单位能耗可降低约 10%。

2. 只有“减法”才是硬道理#

在量产阶段，配方优化的方向永远是做减法：

减余量： 刚开始怕粘不住，PVDF 加了 1.5%。量产稳定后，能不能尝试降到 1.3%？（需配合剥离力监控）。
减贵材： 能用多壁管解决的问题，绝不用单壁管；能用国产 PVDF，绝不用进口。

十一、终局思考：下一代配方的颠覆#

当我们还在为 NMP 固含量纠结时，下一代技术已经在敲门了。

干法电极 (Dry Electrode) 正在试图颠覆整个配方体系。

原理： 不用溶剂（NMP），不用烘烤。直接用 PTFE（聚四氟乙烯） 的纤维化特性，把活性颗粒“网”在一起，压成膜。
配方革命： 粘结剂从 PVDF 变成了 PTFE；不再需要考虑固含量、沉降、粘度。
挑战： 导电网络怎么构建？干粉混合怎么均匀？

这是后话，但在设计现在的湿法配方时，我们要保持对技术的敬畏。

（正极配方设计篇·完）

至此，我们完成了正极材料从微观选型、比例计算到工艺验证的完整闭环。你手里的这张配方单，已经具备了冲击 760Wh/L 的理论实力。

但电芯是双极系统。正极再强，如果负极拉胯，电池依然会失效。

为什么硅碳负极一充就膨胀，把极片撑裂？
为什么水系浆料（SBR/CMC）烘干后，铜箔界面总是粘不住？
为什么负极要严格控制“比表面积”，否则首效低到没法看？

文中涉及相关资料均上传知识星球，需要的可后台联络我领取。

下一篇《手册八（下）：负极配方策略》，我们将进入一个更麻烦的领域——硅基膨胀的束缚艺术与水系胶的成膜机理。
