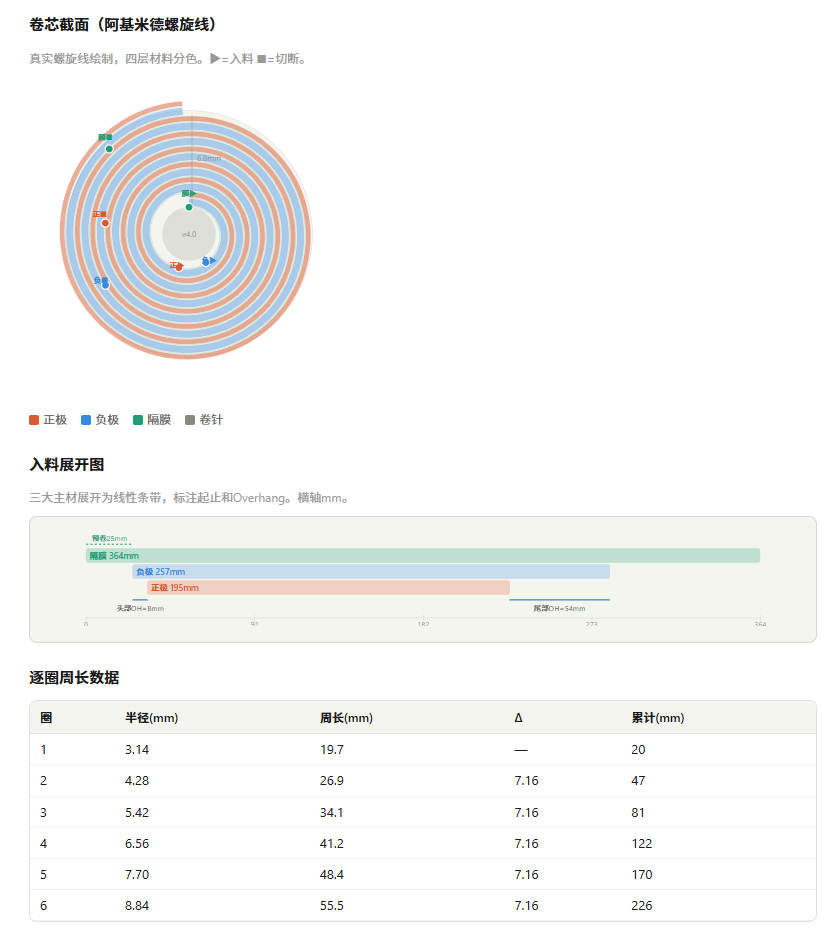

2.1.1 阿基米德螺旋线模型#

卷绕过程中，四条料带围绕卷针做螺旋运动。由于每卷绕一圈，卷芯半径增加一个绕组厚度t，因此卷芯截面的形态符合阿基米德螺旋线模型，极径随极角等速增加。

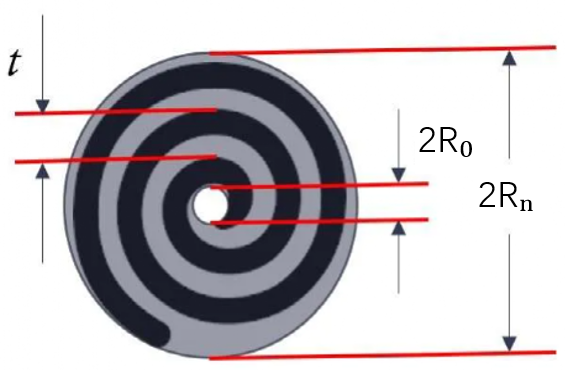

图2-1 卷绕截面几何示意图

先把核心变量定义清楚：

符号

名称

单位

说明

R₀

卷针半径

mm

卷芯最内层半径，由电芯内孔尺寸确定

Rₙ

第n圈外径

mm

卷绕n圈后的外半径

t

绕组厚度

mm

一个极组的总厚度

d

负极极片厚度

μm

辊压后，含集流体+双面涂层

n

下隔膜厚度

μm

干法/湿法隔膜

D

正极极片厚度

μm

辊压后，含集流体+双面涂层

N

上隔膜厚度

μm

通常与下隔膜相同

Cₙ

第n圈周长

mm

该圈料带消耗的长度

P₀

卷针周长

mm

圆柱=2πR₀；方形=2a+2πr

绕组厚度是所有后续计算的基础，定义为一个完整极组的四层材料厚度之和：

注意这里用的是辊压后的厚度。辊压前后的厚度差可以达到20%以上，拿辊压前的厚度来算，后面所有数值都会偏大。典型的绕组厚度范围：极片100200μm/层，隔膜1020μm/层，t总厚度通常在300~450μm之间。

2.1.2 圆柱电池的核心公式#

对于圆柱电池，卷针截面是圆形，几何关系最简洁：

公式① 第n圈卷绕半径：

每卷一圈，半径增加一个绕组厚度t。第1圈外径为R₀+t，第2圈为R₀+2t，以此类推。这是一个等差数列，公差为t。

公式② 第n圈周长：

这就是该圈料带实际消耗的长度。既然半径等差递增，周长也等差递增，公差恒定为2πt。

来感受一下这个数值：t = 0.360mm时，2πt ≈ 2.262mm。也就是说每多卷一圈，这一圈就要比上一圈多消耗2.26mm的料带。单圈看似微小，但累积效应不可忽视——50圈下来，第1圈和第50圈的周长差就是50 × 2.262 = 113mm，超过11厘米。这个2πt是整个卷绕计算体系中出现频率最高的常数，它直接决定了极耳间距必须逐圈递增（第三章的理论基础就在这里）。

公式③ 极片总长度（精确求和）：

推导过程很简单：利用等差数列求和公式 Σ(n=1→N) n = N(N+1)/2，把周长求和拆成常数项（N个R₀的周长）和线性项（N个递增量），整理即得。

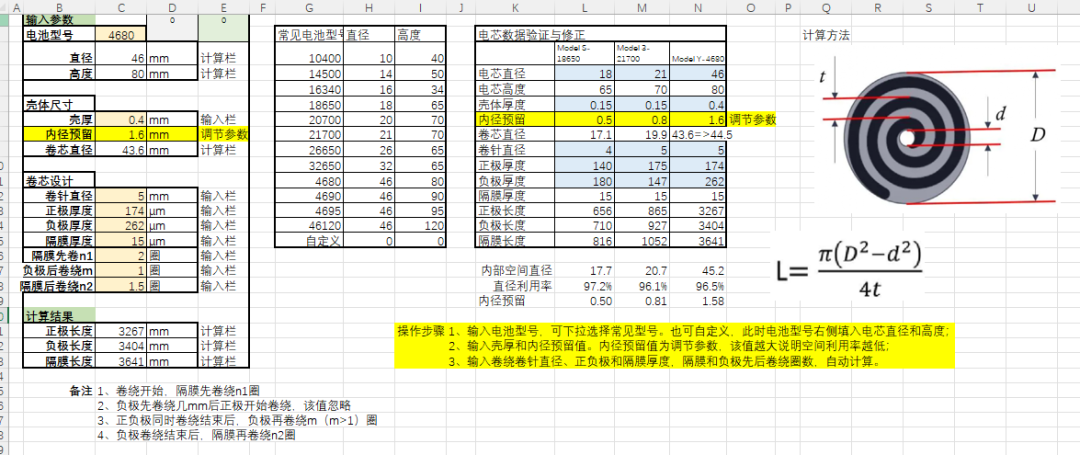

公式④ 极片总长度（近似式）：

这个近似式的物理含义很直观：卷芯截面积 = π(Rₙ² − R₀²)，同时截面积也等于料带总长度 × 绕组厚度（L × t），两者一联立就得到上式。圈数越多，近似精度越高。 18圈时误差约2.7%，50圈时误差降到不足1%。初步方案估算用这个公式足够了，最终下料还是要用公式③。

2.1.3 方形电池的几何差异#

圆柱电池的截面是正圆，数学上最简洁。方形电池的卷针截面是扁平形**，**两条平行直边（长度为a）加两端半圆弧（半径为r）。随着卷绕层数增加，直边段长度不变，只有两端的弧段半径逐层增大。

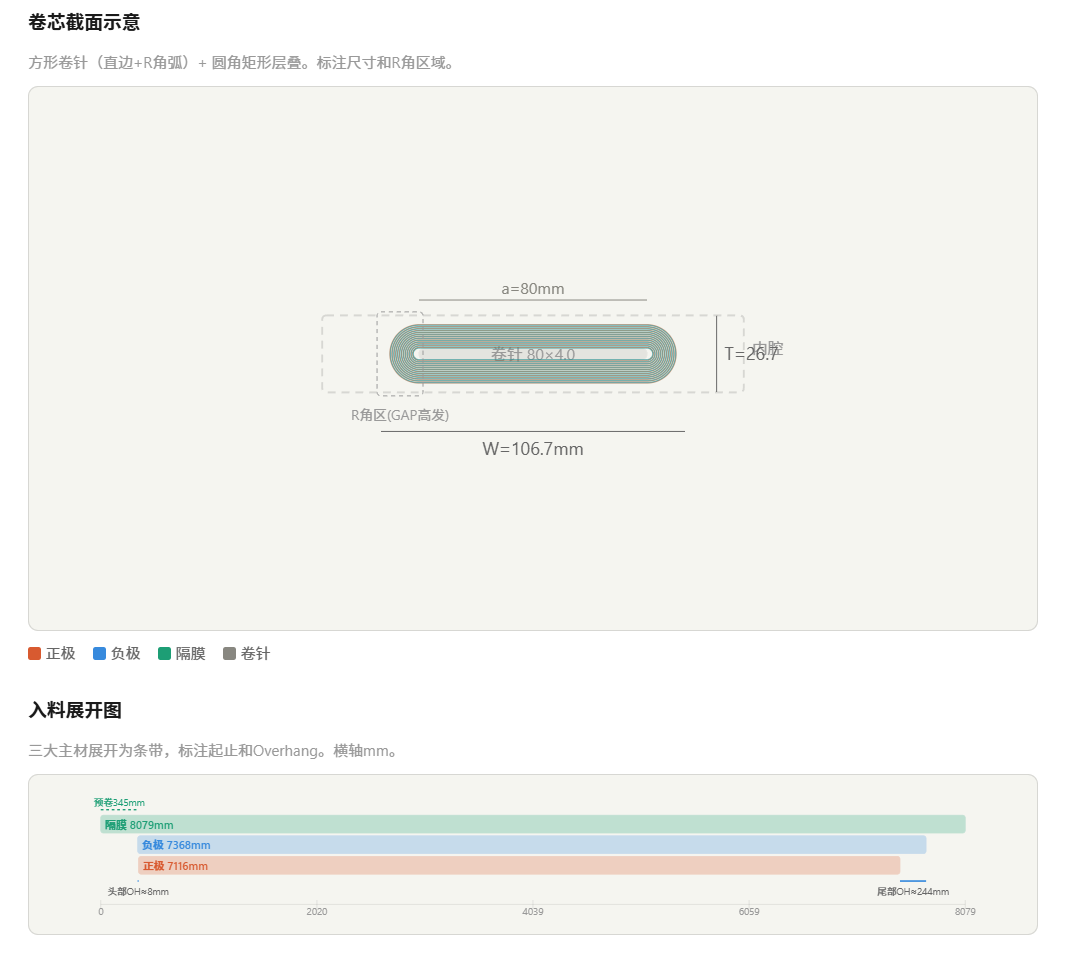

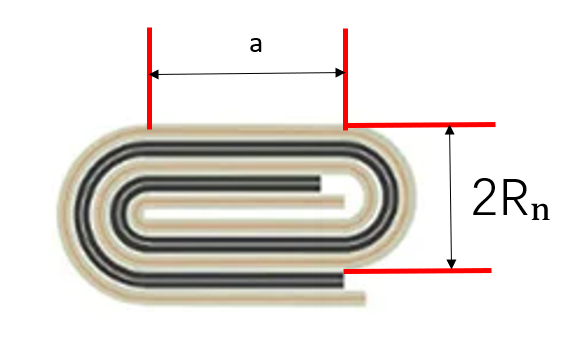

图2-2 方形卷针截面与卷绕层示意图

扁平卷针截面：两条直边长度a保持不变，两端R角半径从r逐层增大到r+n×t。

公式⑤ 方形电池第n圈周长：

拆开看：直边段贡献恒定的2a，弧段贡献2π(r + n×t)随圈数线性递增。**每圈周长的递增量仍然是2πt：**和圆柱电池完全相同。

这个结论非常重要，值得加粗：无论卷针是圆形还是方形，相邻圈周长的递增量都是2πt。方形电池只是在每圈周长上多了一个与圈数无关的常数项2a。 因此，第三章关于极耳间距递增规律的推导对两种形态通用。

2.1.4 统一公式#

把圆柱和方形统一起来，只需要引入一个变量：卷针周长P₀。

• 圆柱卷针：P₀ = 2πR₀
• 方形卷针：P₀ = 2a + 2πr

则通用公式为：

一个公式覆盖所有场景，换电芯形态只需要换P₀的值。后面的算例和推导都会基于这个统一形式展开。

不过要注意：方形卷绕虽然周长递增规律相同，但有一个圆柱卷绕不存在的额外复杂性。方形卷针旋转时，直边段和弧段交替通过入料点，导致料带接触点的瞬时半径随角度周期性变化。匀角速度旋转时线速度会产生波动，需要用变转速卷绕来补偿。这个问题留到第五章专门展开。

2.2.1 为什么不能只用一个总长度公式？#

上一节的公式③和④给出的是”全部料带”的总长度，它把四层材料合在一起，当作一条等效料带来计算。初步设计阶段用来估算极片大致长度是够的，但到实际下料时，必须把四条料带的长度分开算。

为什么？因为四条料带的长度各不相同，差异来自三个原因：

第一，入料时序不同。 隔膜要先预卷1.52.5圈再入极片（2.5节详述），所以隔膜比极片多卷了这几圈的长度。极片切断后隔膜还要继续卷0.751.5圈收尾。仅预卷和收尾这两项，隔膜就比极片长出50~150mm。

第二，负极必须包住正极（Overhang）。 负极极片在卷绕方向上要比正极多出头部约8mm、尾部约15mm的Overhang余量（2.6节详述），这使得负极总长度超过正极约23mm。

第三，同一圈内的卷绕半径不同。 四层材料在一个极组内的位置不同：下隔膜最靠内，负极次之，上隔膜再次之，正极最靠外。同一圈内，正极的卷绕半径比负极大(d+N)，对应的弧长也更长。单圈差异约1mm，看起来不大，但30圈累积下来也有30~40mm。

前两项差异在厘米到分米量级，第三项差异在厘米量级。如果按简化公式只准备一个长度的料，**极片长度偏差可能达到2~6厘米，**这足以导致收尾位置偏离设计值、Overhang失控。

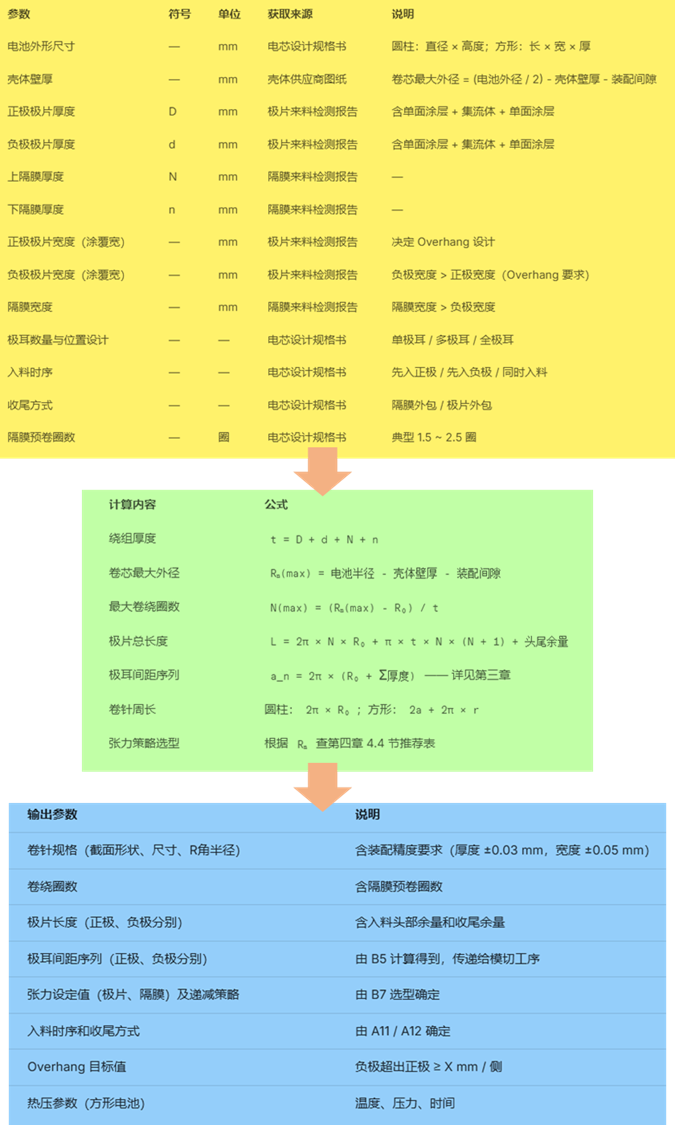

2.2.2 分层计算的通用框架#

以最常见的”先入负极”模式为例，卷绕过程按时间顺序分为三个阶段：

预卷阶段： 两层隔膜被卷针夹紧，预卷p圈（p通常取2圈）。这个阶段只有隔膜在卷，没有极片。由于没有极片参与，每圈的厚度增量很小（仅两层隔膜厚度，约0.028~0.036mm），预卷段对卷芯半径的贡献通常不到0.1mm，但这0.1mm会叠加到后续所有圈的半径上去。

主卷绕阶段： 负极、正极依次入料后，四层料带一起卷绕N圈。每圈半径增加一个完整的绕组厚度t。负极入料比正极早（对应头部Overhang），正极比负极先切断（对应尾部Overhang）。

收尾阶段： 正极切断 → 负极切断 → 隔膜继续卷q圈（q通常取1圈）→ 隔膜切断 → 贴终止胶带。

基于这个时序，四条料带的长度计算逻辑如下：

下隔膜总长度 = 预卷段长度 + 主卷绕段长度 + 收尾段长度

预卷段：下隔膜紧贴卷针表面，p圈的总长度近似为 p × P₀（因为预卷段半径增量极小）。

主卷绕段：下隔膜处于每个极组的最内侧，对N圈求和。

收尾段：极片切断后隔膜继续卷q圈，此时半径已到最外层，每圈周长约等于最后一圈主卷绕的周长。

上隔膜总长度的计算方法与下隔膜类似，区别在于其卷绕半径比下隔膜多出一个(d+n)的偏移量（夹在负极和正极之间）。实际工程中，因为隔膜上下料通常来自同一规格的卷料，工程上取两者的较大值统一下料。

负极总长度 = 主卷绕段长度 + 头部Overhang + 尾部Overhang

负极在每个极组中位于下隔膜之上，卷绕半径比下隔膜多出一个下隔膜厚度n。头部和尾部Overhang直接作为线性长度叠加（典型值：头部8mm，尾部15mm）。

正极总长度 = 主卷绕段长度

正极位于极组最外侧，卷绕半径最大。正极不需要额外的Overhang，其起止位置由负极的Overhang来”兜底”。

四条料带的长度关系一定是：下隔膜 ≥ 上隔膜 > 负极 > 正极主卷绕段长度。但加上负极的Overhang后，负极总长度会超过正极。隔膜因为有预卷和收尾段，总长度比极片长出50~150mm，这是必须在备料时考虑的。

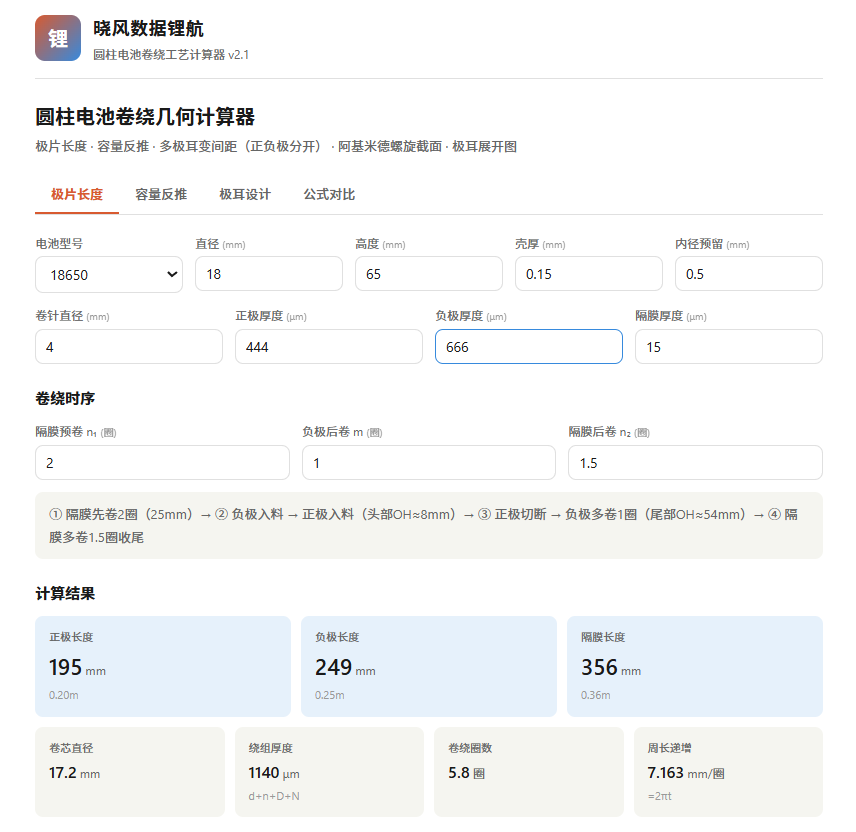

2.2.3 数值算例1：圆柱18650电池#

让我们来走一遍完整的计算流程。

已知设计参数：

参数

数值

来源

电池直径

18mm

规格书

电池高度

65mm

规格书

壳体壁厚

0.25mm

结构设计

卷针半径 R₀

2.5mm

结构设计

正极厚度 D

0.159mm

辊压后实测

负极厚度 d

0.165mm

辊压后实测

隔膜厚度 n = N

0.018mm

来料规格

隔膜预卷圈数 p

2圈

工艺设定

隔膜收尾圈数 q

1圈

工艺设定

头部Overhang

8mm

设计要求

尾部Overhang

15mm

设计要求

数据来源：《圆柱形锂离子动力电池卷绕过程中的应力分析》（陈敬宜等，2022）

Step 1：计算绕组厚度

Step 2：确定卷芯最大外径

电池直径壳体壁厚

实际设计中还需预留电解液浸润空间和装配间隙，取Rₙ = 8.98mm（参考文献值）。

Step 3：计算卷绕圈数

圈

Step 4：用简化公式快速估算总长度

近似式验证：L ≈ π × (8.98² − 2.5²) / 0.360 = 649.1mm，与精确值相差约3%，在快速估算阶段可以接受。

Step 5：分层计算各料带长度

卷针周长 P₀ = 2πR₀ = 2π × 2.5 = 15.71mm

预卷段对起始半径的影响：2圈预卷后半径增加 2 × (n+N) = 2 × 0.036 = 0.072mm，调整后的起始半径 R₀’ = 2.5 + 0.072 = 2.572mm。

现在逐层计算主卷绕段的每圈周长（取每层材料在该圈的实际卷绕半径）：

• 第1圈各层的卷绕半径（从R₀’开始叠加）：
• 下隔膜：R₀’ + n/2 = 2.572 + 0.009 = 2.581mm → C = 16.22mm
• 负极：R₀’ + n + d/2 = 2.572 + 0.018 + 0.083 = 2.673mm → C = 16.80mm
• 上隔膜：R₀’ + n + d + N/2 = 2.572 + 0.018 + 0.165 + 0.009 = 2.764mm → C = 17.37mm
• 正极：R₀’ + n + d + N + D/2 = 2.572 + 0.018 + 0.165 + 0.018 + 0.080 = 2.853mm → C = 17.93mm
• 第18圈各层的卷绕半径（在第1圈基础上加17×t）：
• 下隔膜：2.581 + 17 × 0.360 = 8.701mm → C = 54.69mm
• 正极：2.853 + 17 × 0.360 = 8.973mm → C = 56.40mm

对18圈求和（等差数列求和）：

料带

首圈周长

末圈周长

18圈总长度

下隔膜（主卷绕段）

16.22mm

54.69mm

638.2mm

负极（主卷绕段）

16.80mm

55.27mm

648.6mm

上隔膜（主卷绕段）

17.37mm

55.84mm

658.9mm

正极（主卷绕段）

17.93mm

56.40mm

669.0mm

加上各段附加长度：

料带

主卷绕段

预卷/收尾

Overhang

总长度

下隔膜

638.2mm

+31.4mm（预卷）+54.7mm（收尾）

—

724.3mm上隔膜

658.9mm

+31.4mm（预卷）+55.8mm（收尾）

—

746.1mm负极

648.6mm

—

+8mm（头）+15mm（尾）

671.6mm正极

669.0mm

—

—

669.0mm

Step 6：结果分析

几个值得关注的点：

（1）隔膜比极片长出50~75mm。 这个差距主要来自预卷2圈和收尾1圈。如果按简化公式只备670mm的隔膜，收尾段就差了50多毫米，隔膜包不住。

（2）正极主卷绕段长度反而最长（669.0mm），因为它处于极组最外层、卷绕半径最大。但负极加上23mm的Overhang后（671.6mm），总长度超过了正极。这就是”负极包正极”在长度上的体现，负极并不是因为每圈弧长更长，而是因为刻意多留了头尾余量。

（3）同一圈内正极比负极长约1.1mm（17.93 − 16.80 = 1.13mm），18圈累积下来正极主卷绕段比负极长约20mm。对于18650这种小电芯，这个差异占总长的3%左右。如果你的来料极片长度公差只有±0.5mm，那这20mm的分层差异就不能忽略，它代表正负极必须切成不同的长度。

（4）每圈周长差恒为 2πt = 2π × 0.360 = 2.262mm，这个数值第三章在推导极耳间距时会反复用到。

2.2.4 数值算例2：方形280Ah LFP电池#

这个算例更贴近大多数读者的实际工作场景。280Ah磷酸铁锂方形电池是当前储能和动力领域最主流的电芯之一，但你会发现它的卷绕参数计算比圆柱复杂不少。

已知设计参数：

参数

数值

说明

电芯外形尺寸

174 × 72 × 207mm

长×厚×高

壳体壁厚

0.5mm

铝壳

壳体内腔尺寸

~173 × 71 × 206mm

扣除壁厚

卷芯数量

2个

沿厚度方向并排

卷针类型

扁平形

直边+R角

卷针直边长度 a

86mm

由壳体内腔长度确定

卷针R角半径 r

2.5mm

正极厚度 D

0.155mm

LFP双面涂布，辊压后

负极厚度 d

0.165mm

石墨双面涂布，辊压后

隔膜厚度 n = N

0.014mm

湿法隔膜+陶瓷涂覆

隔膜预卷圈数 p

2圈

隔膜收尾圈数 q

1圈

头部Overhang

8mm

尾部Overhang

15mm

注：参数为典型工程值，不对应特定厂家产品。

**

**

Step 1：计算绕组厚度

方形电池通常用湿法隔膜（1216μm），比圆柱电池常用的干法隔膜（1620μm）薄一些，因此绕组厚度略小。

Step 2：计算卷针周长和卷芯约束

卷针周长：P₀ = 2a + 2πr = 2 × 86 + 2π × 2.5 = 172 + 15.71 = 187.71mm

每个卷芯的厚度约束：壳体内腔厚度71mm，两个卷芯并排，每个卷芯压扁后的最大厚度 ≈ 71/2 − 间隙 = 34mm。

卷芯压扁后的厚度 = 2 × (r + N × t)，其中N为卷绕圈数。所以：

取整为41圈。这是壳体几何允许的上限。但还需要从容量角度验证实际需要多少圈。

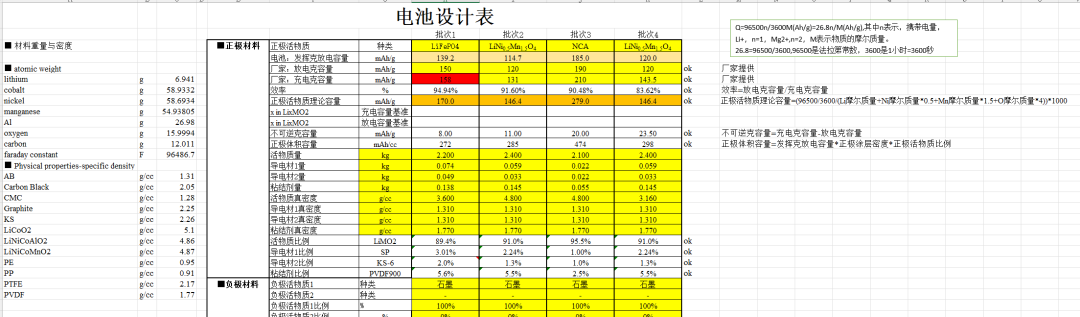

Step 3：容量反推验证

280Ah电池，2个卷芯，每个卷芯承担140Ah。

LFP双面总面密度约40mg/cm²（每面20mg/cm²），比容量160mAh/g，双面面容量 = 0.040 × 160 = 6.4mAh/cm²。

正极面积 = 140,000 / 6.4 = 21,875cm²。极片涂覆宽度约195 mm（高度方向），正极长度 = 21,875 / 19.5 ≈ 1,122cm ≈ 11.2m。

这与大方形电池极片长度通常在8~15m的工程经验一致。

从几何角度反推需要的圈数正极总长度可以用等差数列求和来估算。正极从第

圈开始卷入，每圈周长构成公差为 的等差数列。设正极卷绕 圈，总长度为：

令 11,200 mm，代入 187.71 mm， 1.093 mm，，可以解出： 50 圈加上隔膜预卷 2 圈和收尾 1 圈，总卷绕圈数约 53 圈。这个数值超过了 Step 2 中壳体约束的 41 圈上限。怎么理解这个矛盾？

**工程提示：**实际电芯设计中，容量路径和结构路径算出来的圈数必须一致。如果容量要求的圈数超过了壳体约束的圈数，就需要回头调整极片设计，比如增大面密度、提高压实密度、或改用更高比容量的材料。这就是第一章所说的”参数之间的因果关系”。

在真实的280Ah电芯中，LFP正极的单面面密度通常在2530 mg/cm²甚至更高（对应更高的压实密度），双面面容量可达810 mAh/cm²，这样所需的极片长度和圈数就会降下来，落入壳体约束范围内。

本算例为了与前面18650保持参数风格一致，采用了偏保守的面密度值。下面的几何计算流程以41圈为例演示，计算方法完全一样，圈数变了只是代入不同的 N 值。

Step 4：逐圈周长计算

方形卷绕的第n圈周长：

第1圈：C₁ = 172 + 2π × 2.848 = 172 + 17.90 = 189.90mm

第34圈：C₃₄ = 172 + 2π × 14.332 = 172 + 90.06 = 262.06mm

相邻圈周长差：2πt = 2π × 0.348 = 2.187mm（恒定值）

注意看这里的数值结构：方形电池每圈周长中，直边段贡献172mm是固定的，而弧段从17.9mm增长到90.1mm。也就是说，第1圈周长的91%来自直边段，只有9%来自弧段；到第34圈，直边段占比降至66%，弧段占比升至34%。说明方形电池的大部分极片长度”消耗”在直边段上，弧段只占一小部分，所以方形电池的极耳通常设计在直边段中部的位置。

Step 5：总长度计算

分层计算方法与18650完全相同，只是P₀从15.71mm换成了187.71mm。分层差异的绝对值更大，但占总长度的百分比更小（因为直边段这个常数项的占比更大了）。

2.2.5 精确与简化：什么时候用哪个？#

写到这里，我来回答一个实际操作中的问题：什么时候用简化公式就够了，什么时候必须分层算？

场景

推荐方法

误差范围

理由

方案论证阶段

公式④近似式

1~5%

快速估算，判断可行性

极片下料规格确定

公式③精确求和

<0.5%

总长度必须准确

正负极分别下料

分层计算

逐层精确

正负极长度不同，差异2~6cm

隔膜用量核算

分层计算+预卷收尾

逐层精确

隔膜比极片长50~150mm

极耳间距设计

逐圈周长计算

必须逐圈

每圈差2πt，不能忽略

总结：估产能用简化公式，下料用精确公式，调极耳用逐圈公式。

2.3.1 两条反推路径#

卷绕圈数N怎么定？有两条路径，最终结果必须一致：

路径一：从容量设计出发

① 由电芯设计容量和工作电压 → 确定所需活性物质总量； ② 由活性物质总量和面密度 → 确定所需极片活性面积； ③ 极片活性面积 = 涂覆宽度 × 极片长度； ④ 由极片长度和公式③ → 反推卷绕圈数N。

路径二：从结构约束出发

① 由壳体内腔确定卷芯最大外径 ；

② 圆柱：电池直径壳体壁厚；

③ 方形：卷芯压扁后厚度壳体内腔厚度卷芯数量间隙；

④ 。

如果容量路径要求的N > 结构路径允许的N，说明这个电芯设计在给定的壳体尺寸和极片参数下无法实现。你需要回头调整极片设计（增大面密度、提高压实密度、换更高比容量材料、或换更大壳体）。这种”设计冲突”在实际项目中很常见，越早发现越好，这就是算例中”容量路径和结构路径交叉验证”的价值。

2.3.2 卷绕层数与极耳数的关系#

这个关系容易搞混，我单独拎出来说清楚。

对于方形电芯，卷芯压扁后每一面对应卷绕过程中的一个”半圈”。卷绕N圈 = 2N个半圈 = 正负极各2N层。如果每个极耳覆盖一层极片（单面焊接），那么：

卷绕层数极耳数

比如某280Ah电芯设计18个正极极耳，则正极卷绕层数约为35层，对应约17.5圈。实际圈数取整后再通过极耳数验证即可。

2.4.1 卷针尺寸的确定逻辑#

卷针看着简单，就是一根让料带绕在上面的芯轴——但它的尺寸精度直接决定了电芯的内孔尺寸和极耳位置精度。

圆柱电池的卷针就是一根圆棒，直径等于电芯钢芯内径（18650、21700通常为2~5mm）。设计相对简单，但有一个约束：卷针直径越小，内圈极片的弯曲应力越大。对于4680电池这种大卷芯、高圈数的场景，即使卷针半径只有2.5mm，内圈极片的弯曲应力也已经接近极片断裂极限，特别是硅碳负极等脆性材料。这个约束限制了卷针直径不能无限缩小。

方形电池的卷针是扁平形，由两条直边和两端圆弧组成。其设计受三个条件约束：

（1）卷针直边长度a：由壳体内腔长度确定。卷芯压扁后的宽度 ≈ 2a + 2r，应略小于壳体内腔长度。

（2）卷针R角半径r：一般取2~4mm。r过小会导致极片弯折处应力集中和掉粉；r过大会缩小直边段长度，减少有效面积利用率。

（3）卷针周长P₀：必须与第一个极耳间距匹配。P₀ = 2a + 2πr，这个值直接等于第一圈的基础周长。如果P₀算错了，第一圈极耳就开始错位，后面圈圈累积，整个极耳对齐就废了。

2.4.2 卷针轮廓设计原则#

方形卷针的轮廓曲线有一个硬性要求：必须是一阶导数连续的封闭曲线。翻译成工程语言就是：曲线不能断、不能有尖角、过渡处必须平滑。

为什么？三个原因：

（1）卷绕过程中料带与卷针的接触点需要连续过渡。如果轮廓有尖角，料带经过尖角时会产生突变的张力波动，导致局部褶皱或松弛。

（2）抽针时，极片和隔膜的贴合应力需要均匀释放。尖角处会产生应力集中，导致局部脱层。

（3）冷热压后电芯内部不能有由卷针形状引起的间隙。

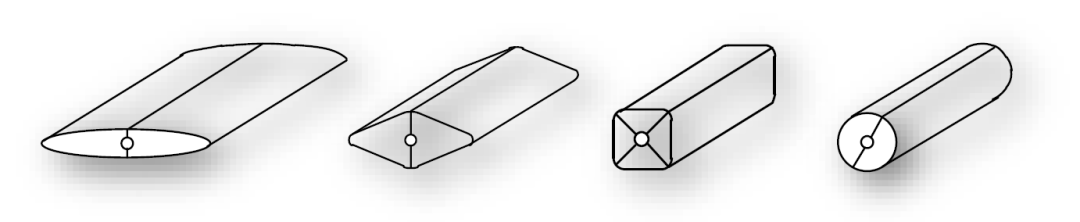

常见的卷针轮廓有四种：椭圆形（最常用，过渡最平滑）、圆角矩形（直边段利用率最高）、菱形（四角圆弧过渡，用于某些特殊电芯设计）、圆形。

卷针表面必须经过特氟龙（PTFE）涂层处理，降低摩擦系数到0.1以下。否则抽针时摩擦力会带动隔膜移位甚至撕裂，特别是高圈数卷绕时抽针力可以很大。

2.4.3 卷针装配精度#

精度项

典型要求

影响

卷针厚度精度

±0.03mm

影响电芯内孔尺寸和卷芯对称性

卷针宽度精度

±0.05mm

影响电芯高度方向对齐

卷针半径偏差

≤0.022mm

超过此值将导致极耳累积错位>7mm

卷针更换时间

≤5分钟

影响产线OEE

卷针半径偏差0.022mm这个数值是怎么来的？ 到第三章极耳错位模型时，我们会学习并推导出：卷针半径偏差Δr导致第n层极耳偏移量为 n × 2π × Δr。假设卷绕50圈，极耳错位要求 ≤ 7mm，则 Δr ≤ 7 / (50 × 2π) = 0.0223mm。也就是说，卷针的加工精度必须控制在±0.02mm以内，否则极耳对齐在物理上就不可能达标。 这个精度要求对卷针加工和装配都提出了很高的要求。

2.5.1 三种入料模式#

模式一：先入负极后入正极（最常用）

隔膜预卷完成后，负极先送入，卷绕一小段弧长后（对应头部Overhang的长度），正极再送入。这种模式的优点是：负极天然位于更靠近卷芯内侧的位置，从第一圈开始就在宽度方向和长度方向上包覆了正极。

这是90%以上电芯的标准模式，除非有特殊设计需求，否则优先选这个。

模式二：先入正极后入负极

某些特殊电芯设计中使用，比如当正极的内圈弯折性能优于负极（如LFP正极的柔韧性好于硅碳负极），先入正极可以减少内圈断裂风险。但这种模式在Overhang控制上更复杂，需要额外的机械结构来保证负极在后续圈中完全包覆正极。

模式三：正负极同时入料

正负极在隔膜预卷完成后同时送入，可以节省一步入料的时间。但代价是对两侧入料位置的同步精度要求极高（±0.3mm），而且头部Overhang需要通过极片裁切长度而非入料时序来控制。这种模式在高速卷绕设备上越来越常见，因为节省的半秒入料时间在300ppm的产线上可以带来可观的产能提升。

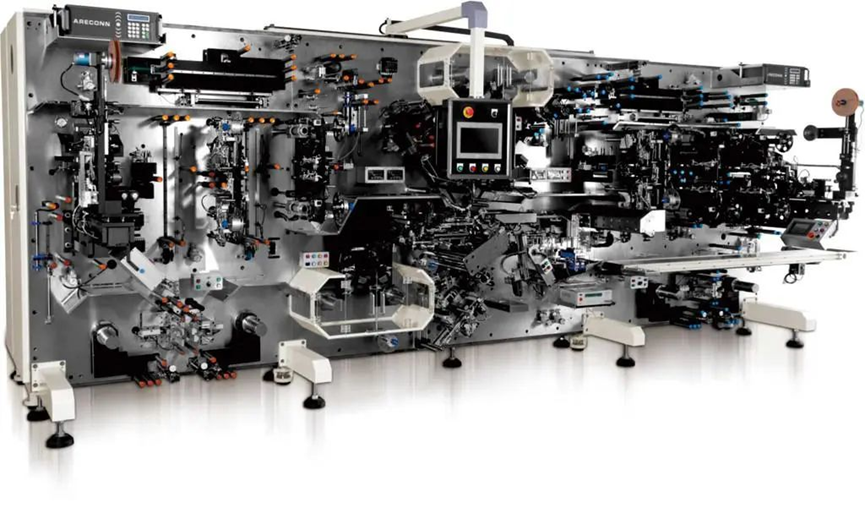

实际选哪种模式，可以在卷绕机触摸屏上设定。设定前请确认你的Overhang设计是基于哪种入料时序做的：换了入料模式，Overhang参数就要重新计算。

2.5.2 隔膜预卷圈数的确定#

隔膜预卷的作用有两个：一是在卷针表面形成绝缘缓冲层，防止极片直接接触卷针金属表面；二是为后续极片入料提供稳定的支撑面，减少第一圈极片的褶皱风险。

预卷圈数一般取1.5~2.5圈，具体值取决于：

• 卷针表面处理状态。 如果卷针表面特氟龙涂层良好、摩擦系数足够低，1.5圈就够了。如果涂层磨损，需要增加到2~2.5圈以保证隔膜与卷针之间的包覆力。
• 隔膜类型。 陶瓷涂覆隔膜的刚性比基膜好，1.5圈即可成型；纯PE/PP基膜较软，建议2圈以上。
• 后续极片入料的稳定性。 预卷圈数不足时，极片入料瞬间可能推动隔膜滑移，导致第一圈对齐偏差增大。

典型值是方形电池取2圈，圆柱电池取2圈。这能保证稳定入料，同时不会因预卷过多而浪费隔膜和增加卷芯内径。

2.5.3 收尾方式的选择#

隔膜外包（主流方案）： 正极先切断 → 负极延迟切断（尾部Overhang）→ 隔膜继续卷0.75~1.5圈后切断。最外层为隔膜，极片切断位的金属箔毛刺被隔膜包裹，不会直接接触壳体或相邻电芯。

极片外包（特殊方案）： 隔膜先切断，最外层为极片。极少使用，仅在某些电芯需要最外层极片导电接触壳体的特殊设计中出现。

隔膜收尾圈数q的选择：取0.75~1.5圈。0.75圈的含义是隔膜末端停在直边段中部（方形电池），1圈则回到起始位置，1.5圈提供更充裕的包覆余量。我建议是取1圈，这样既保证完整包覆又不浪费隔膜。

2.5.4 入料位置与R角的关系（方形电池专属）#

这个点在方形电池卷绕中非常关键，但经常被忽视。

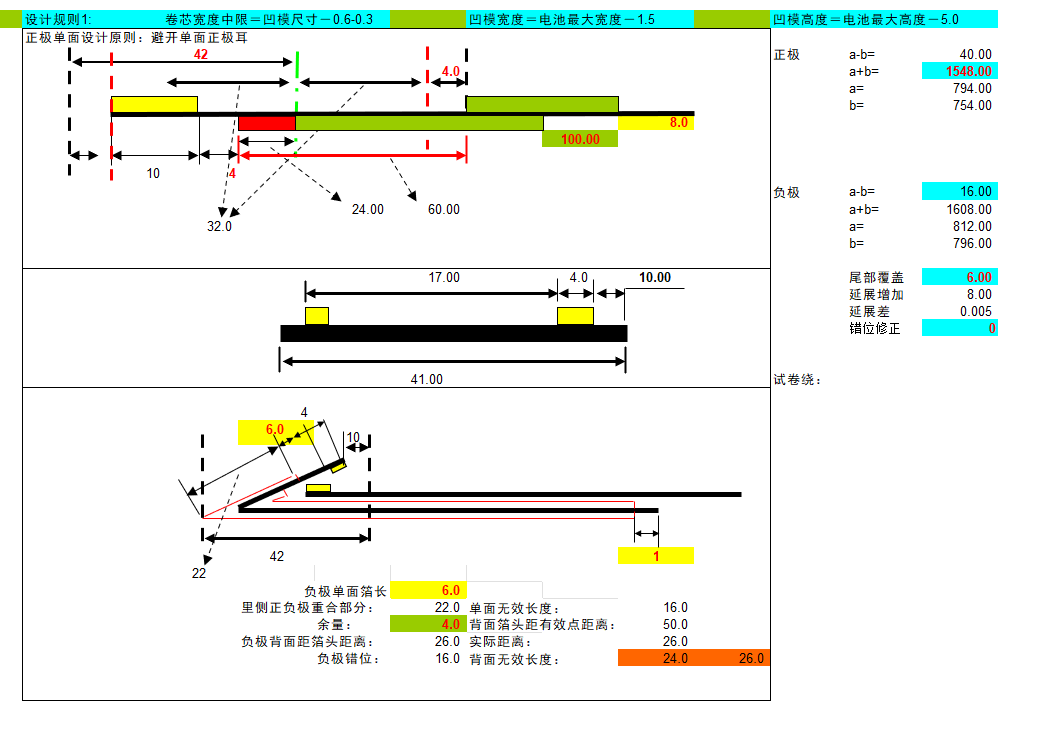

图2-3 方形电芯入料位置与R角关系示意图

入料位置（正极起始端）： 必须设在直边段上，且距离最近的R角有足够距离（一般≥10mm）。

原因是：正极极片的切断位有金属箔毛刺（铝箔毛刺），如果这个毛刺恰好位于R角处，卷绕时弯折会导致毛刺刺穿隔膜，形成正负极直接接触的短路通道。把入料位置设在直边段，毛刺在平面段被隔膜平覆包裹，刺穿风险大幅降低。

收尾位置（正极末端）： 应尽量靠近R角，但不能越过R角进入下一段直边。

原因是：如果正极末端越过R角延伸到直边段上，相当于在直边段上多出了一层正极的厚度。方形电芯压扁后，这层多出来的厚度会导致局部凸起，影响入壳和电芯整体厚度一致性。收尾位置恰好在R角附近时，多出的正极末端被弯折到弧段里，对整体厚度的影响最小。

一个容易踩的坑： 有些新手在调试时，为了让极耳对齐而调整入料角度，结果把正极入料位移到了R角附近。极耳确实对齐了，但Hi-Pot测试时绝缘不良率飙升。遇到这种情况，不要动入料位置，回头去调极耳间距。 入料位置与R角的安全距离是底线，不能为了极耳对齐而妥协。

2.6.1 四个方向的定义#

Overhang是电芯安全设计的基本功。如果说对齐度是卷绕工序最重要的质量指标（第一章1.4.1节），那Overhang就是对齐度的设计基础，你得先设定好目标值，才能去检测和控制。

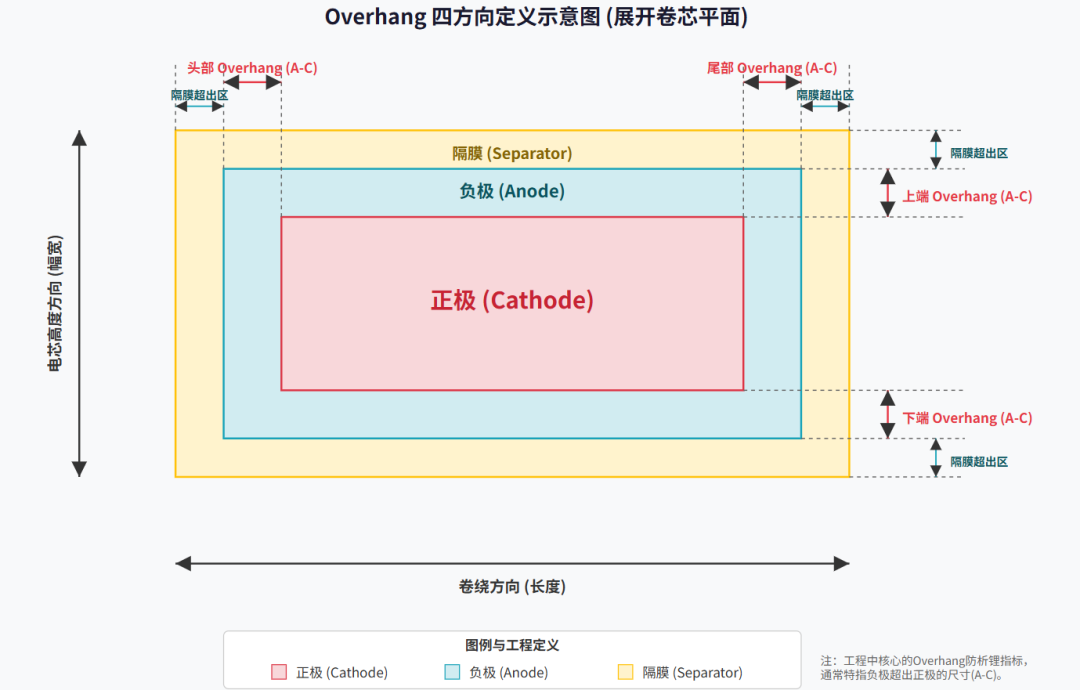

图2-4 Overhang四方向定义示意图

Overhang分四个方向，每个方向的设计逻辑不同：

上端/下端Overhang（电芯高度方向）：

这是最常被讨论的Overhang，在卷芯截面上看，负极宽度 > 正极宽度 > 卷针宽度。每侧的超出量就是Overhang。

• 负极对正极：每圈每侧 ≥ 1mm
• 隔膜对负极：每圈每侧 ≥ 0.5mm

如果正极涂覆宽度为200mm，负极涂覆宽度至少为202mm（每侧多1mm），隔膜宽度至少为203mm（每侧再多0.5mm）。

头部Overhang（卷绕方向前端）：

指负极入料位置相对于正极入料位置的提前量，即负极比正极先开始卷绕的那段弧长。

典型值：~4mm

这4mm是怎么来的？它要覆盖三个不确定性来源：

（1）入料位置精度：送片机构定位精度约±0.5mm；

（2）预卷过程中隔膜的微量滑移：约±0.5mm；

（3）安全裕量：1mm的固有设计余量，加上一些裕量应对来料极片边缘的波浪度偏差。

三者叠加后取单侧~4mm，实际中根据纠偏系统精度和来料质量微调，但一般不低于6mm。

尾部Overhang（卷绕方向末端）：

指负极切断位置相对于正极切断位置的延伸量。

典型值：~15mm

尾部比头部大将近一倍，原因有三：

（1）外圈半径效应。 尾部处于卷芯最外层，半径远大于头部（18650：头部2.5mm，尾部9mm；280Ah方形：尾部弧段半径可达15mm以上）。同样的线性Overhang值，在大半径处对应的角覆盖更小。为了保证在角度上有足够的覆盖裕量，尾部的线性Overhang必须更大。

（2）切断精度的不对称性。 极片切断时，高速刀片的切割边缘质量受加减速影响。收尾切断时卷绕速度通常已经降速，但由于卷芯惯性和张力波动，实际切断位置的偏差可能达到±1~2mm，比入料位置的偏差更大。

（3）循环寿命中的层间滑移。 电池在长期充放电过程中，极片的膨胀收缩会导致层间产生微量滑移。外层的累积滑移量大于内层，因此尾部需要留更大的裕量来保证在电池全寿命周期内负极始终包覆正极。

2.6.2 Overhang与纠偏精度的耦合#

上端/下端Overhang的实际值 = 设计值 ± 纠偏偏差 ± 来料偏差。

纠偏系统的精度直接限制了你的Overhang设计余量能设多小：

纠偏精度

来料宽度偏差

最小设计Overhang

说明

±0.3mm

±0.2mm

≥1.5mm/侧

1.0mm安全余量 + 0.3mm纠偏 + 0.2mm来料

±0.5mm

±0.3mm

≥1.8mm/侧

需要更宽的负极和隔膜

±0.1mm

±0.1mm

≥1.2mm/侧

高精度纠偏可以缩小Overhang

Overhang越小，极片面积利用率越高（同样的壳体空间可以塞进更多活性物质）。但Overhang太小则对纠偏系统和来料质量的要求更严格。实际工程中，1.0~1.5mm/侧是最常见的设计区间。在纠偏精度±0.3mm、来料偏差±0.2mm的条件下，这个值既保证了安全性，又不会浪费太多活性面积。

如果你的纠偏系统精度能做到±0.1mm（高端卷绕机），Overhang可以压缩到1.0mm/侧，这对高能量密度电芯的设计非常有价值，每侧少0.5mm的Overhang，在200mm宽的极片上意味着正极涂覆宽度多出1mm，换算下来整颗电芯的容量可以多出0.5~1%。不要小看这个数字，在百万级量产中，这就是实实在在的成本差异。
