写在前面
之前的硬核干货系列一个工序一篇文章，长的有2万字，少的也有1万字。但是到了卷绕篇我迟迟没有更新，一方面原因是因为在肝《锂电战争》，另一方面卷绕板块是一个分水岭，圆柱、方形、软包、叠片，单篇文章无法撑得起这个体量。所以我就把它做成了系列手册。全册计划9章，10w字的体量。相信全网不可能有比这个更全的了。至于涉及卷绕具体场景的Knowwhy Knowhow，大家随时可以在星球提出。

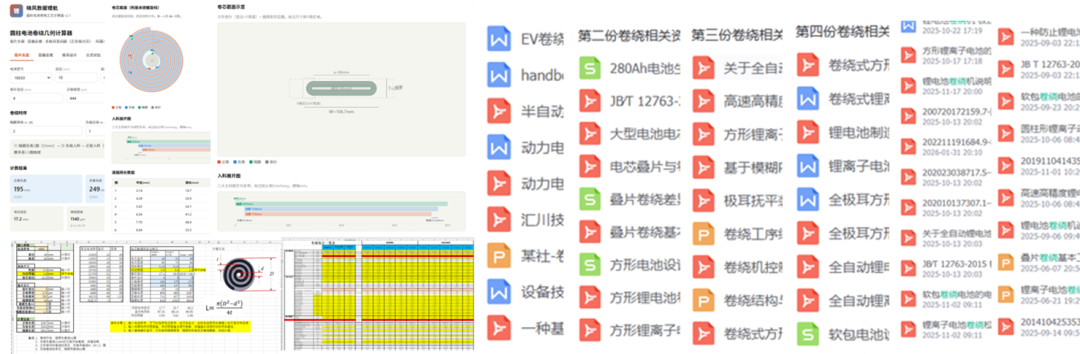

本系列文章内标注的信息来源及几十篇相关文献资料均已上传星球，大家可以自行检索。
下面目录是规划阶段目录，实际成文会比这个目录再多30%的内容。
第一章 总论
1.1 卷绕工序在电池制造中的定位
1.2 卷绕工艺的基本原理
1.3 三种电芯形态的卷绕特点
1.4 卷绕工艺的核心质量指标体系
1.5 电芯设计参数输入清单
1.6 卷绕工艺的发展趋势
第二章 卷绕几何模型，从电芯设计到卷绕参数的完整推导
2.1 基本几何关系
2.2 极片长度计算
2.3 卷绕圈数设计
2.4 卷针设计
2.5 入料时序与层叠顺序设计
2.6 Overhang设计
第三章 极耳间距计算，多极耳设计的核心逻辑
3.1 为什么极耳间距不能等间距
3.2 极耳位置模型的完整推导
3.2.1 基本定义
3.2.2 第一层极耳间距与卷针的对应关系
3.2.3 第n层极耳间距的通用公式
3.2.4 相邻极耳间距差值的物理意义
3.3 等间距 vs 变间距设计的对比分析
3.3.1 等间距设计
3.3.2 变间距设计
3.3.3 分段变间距设计
3.4 影响极耳位置的三大因素定量分析
3.4.1 极组厚度偏差的影响
3.4.2 卷针半径偏差的影响
3.4.3 极耳间距（模切精度）偏差的影响
3.5 正负极极耳错位的不对称性
3.6 四种典型错位模式及其诊断
3.7 极耳间距的工程调节方法
3.7.1 试卷法四步流程（详细展开）
3.7.2 卷径调节法
3.7.3 压花辊调节法
3.7.4 卷径+压花联合调节
3.7.5 激光切卷绕一体机的闭环方案
3.8 方形电池 vs 圆柱电池极耳间距计算的差异
第四章 张力与应力分析的工程应用
4.1 张力控制的物理基础
4.2 卷绕过程的应力分析框架
4.3 四种卷绕张力策略的详细对比
4.3.1 恒卷绕张力
4.3.2 锥度卷绕张力
4.3.3 抛物线型卷绕张力
4.3.4 复合型卷绕张力
4.4 不同电池型号的张力策略推荐表
4.5 逐圈变张力的工程实现
4.6 压花辊调节极耳位置的力学逻辑
第五章 方形卷绕特有工艺问题
5.1 变转速卷绕补偿
5.1.1 问题本质
5.1.2 变转速数学模型
5.1.3 变转速实现的五步法
5.1.4 效果对比
5.2 R角GAP问题
5.2.1 GAP的成因
5.2.2 GAP对电池性能的影响
5.2.3 缓解策略
5.3 冷热压工艺参数设计
5.3.1 预压
5.3.2 热压
5.3.3 热压对隔膜的影响
5.3.4 Hi-Pot绝缘测试
第六章 卷绕机设备结构与控制系统
6.1 整机模块化架构
6.2 放卷与换卷系统
6.3 多级纠偏系统
6.4 张力控制系统
6.5 卷针驱动系统
6.6 CCD在线检测系统
6.7 极片/隔膜切断系统
6.8 终止胶带贴附系统
6.9 预压/热压/Hi-Pot一体化系统
第七章 质量控制与异常处理
7.1 来料管控要求（详细参数表）
7.2 环境管控要求（温度/湿度/洁净度）
7.3 MSA测量系统分析（GRR标准）
7.4 常见异常诊断与处理
第八章 智能卷绕与发展趋势
8.1 三层质量闭环（实时闭环/学习闭环/数据闭环）
8.2 激光切卷绕一体机的闭环控制逻辑
8.3 全极耳连续卷绕技术
8.4 数字孪生与虚拟调试
第九章 卷绕工艺FAQ（星球答疑）
9.1 卷绕张力怎么设置避免打皱？
9.2 R角间隙怎么控制？与超厚的关联是什么？
9.3 方形电池变形是否跟R卷绕张力有关系？具体怎么影响？
9.4 极片柔韧性测试：拿光轴代替卷针实验合理吗？
附录
• A. 常见圆柱电池卷绕参数参考表
• B. 典型方形电池工艺参数参考表
• C. 符号表与缩略语
• D. 圆柱电池极片长度计算器
• E. 方形、软包、叠片等各类电芯设计表
• F. 参考文献
第一章：总纲
——卷绕工序在电池制造中的定位、基本原理与核心质量指标
有的小伙伴刚入职第一次接触卷绕工序，我建议先搞清楚一件事：卷绕到底在干什么？
一个简单的比喻，它就是把四层材料（正极、负极、两层隔膜）像卷寿司一样卷起来。区别在于，寿司卷歪了顶多不好看，电芯卷歪了轻则容量不足，重则内短路。
做星球这几个月，关于卷绕的相关问题翻来覆去集中在三类：张力怎么设、极耳怎么对、R角怎么控。这三个问题表面上各自独立，但背后其实是同一套几何加力学模型在起作用。搞懂了底层逻辑，再看具体工艺参数的调整就不会觉得无从下手。
这一章算是整本手册的”总纲”。我会先交代卷绕工序在整个电池制造流程里是什么位置，然后把卷绕的基本原理讲清楚，最后梳理核心质量指标和设计参数输入清单。如果你是有经验的卷绕工程师，可以跳着看；如果你是刚入行的新人，建议从头到尾顺一遍，因为后面每一章的推导都离不开这里的定义。
1.1 卷绕工序在电池制造中的定位
1.1.1 锂离子电池制造的三阶段架构
聊卷绕之前，得先把它在整个电池制造中的坐标系搞清楚。
锂离子动力电池的生产工序，按照物料形态的演变，可以分成三个阶段：前段工序（电极制作）、中段工序（电芯合成）和后段工序（化成封装）。设备价值比大致为 4∶3∶2∶1（含模组和PACK）。
前段工序包括匀浆搅拌、涂布、辊压、分切和模切。
前段干的核心就是把正负极活性材料均匀涂覆在集流体上，再通过辊压达到目标压实密度，最后分切和模切成卷绕所需的宽度和极耳形状。
这里要强调一点：前段工序的输出质量，尤其是极片厚度一致性、极耳间距精度和边缘毛刺，直接决定了后续卷绕工序的质量上限。 卷绕再怎么调，也弥补不了来料的先天缺陷。
中段工序以电芯合成为核心，主要包括卷绕或叠片、预压/热压、极耳焊接、入壳等。

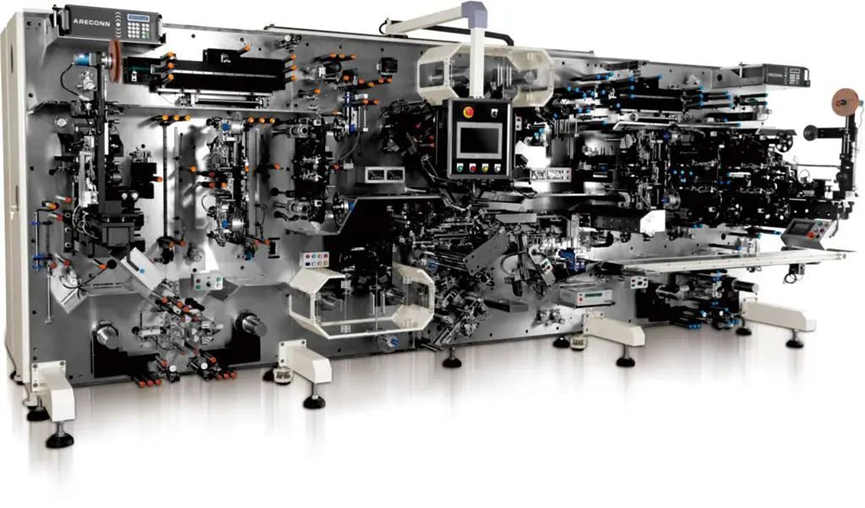

卷绕成型是当前电芯成型的主流工艺，适用于圆柱形电池和方形电池的制造。卷绕机是中段设备的”心脏”，它的技术水平直接影响电芯的对齐精度、层间贴合均匀性和生产效率。
后段工序包括注液、化成、老化、分容和封装。化成过程中首次充放电形成SEI膜，是决定电池循环寿命的关键步骤。

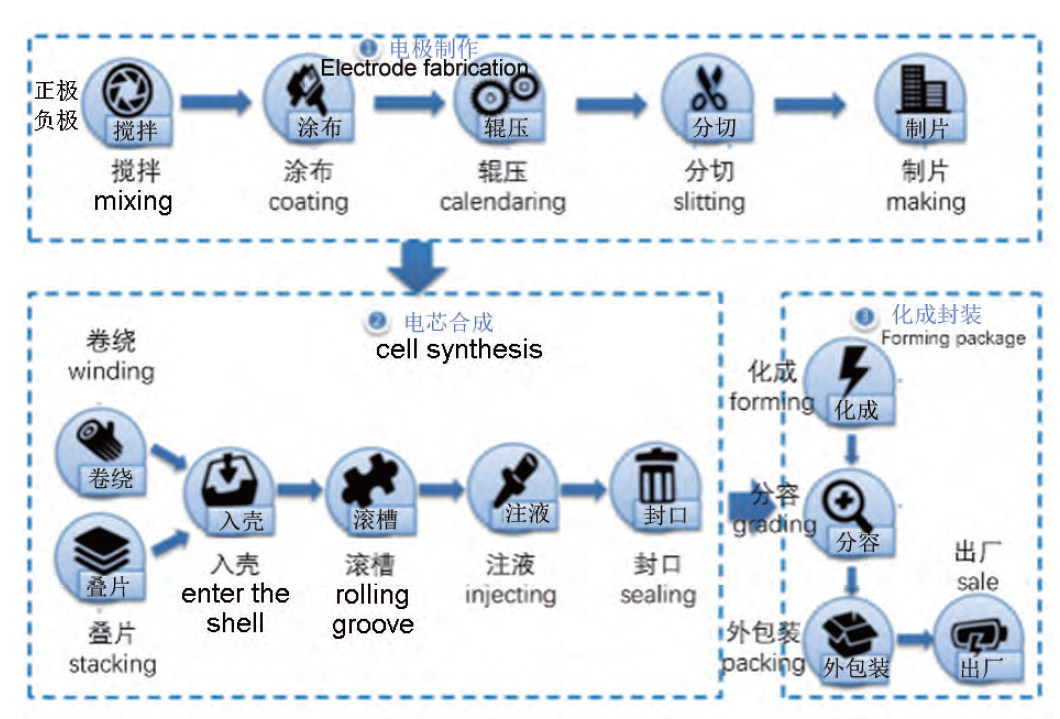

图1.1 锂离子电池制造三阶段工艺流程图
1.1.2 卷绕工序的输入与输出
从物料流的角度看，卷绕工序的输入是四卷料：经过模切成型的正极极片卷料、负极极片卷料和两卷隔膜（上隔膜和下隔膜）。输出是结构完整的裸电芯（Jelly Roll, JR）。
卷绕工序并不改变极片的化学组成，它不会让你的材料克容量变高或变低。但它决定了电芯的物理结构：层叠顺序、层间贴合状态、极耳位置分布和外形尺寸。你可以理解为，前段工序决定了”食材品质”，卷绕工序决定了”怎么把这些食材组装成一道菜”。
卷绕工序的关键质量交付物有四项：
（1）对齐度（Overhang），即负极覆盖正极、隔膜覆盖负极的边缘余量；
（2）极耳对齐度，即多极耳在叠层方向的位置一致性；
（3）卷芯尺寸精度，包括外形尺寸和厚度；
（4）层间贴合均匀性，即无间隙、无褶皱、无翻折。
这四项里面，对齐度和极耳对齐度是最容易出问题的两个，后面几章会反复展开。
1.1.3 卷绕 vs 叠片：到底该选哪个？
这个问题说实在的，没有绝对的优劣之分，选哪种取决于电芯形态、尺寸、产能需求和材料特性。但两种工艺的差异确实很大，我整理了一张对比表，你先建立一个整体印象：
比较维度
卷绕工艺
叠片工艺
适用电芯形态
圆柱（全适用）、方形（主流）、软包（部分）
软包（主流）、方形（部分）、刀片电池（必须）
生产效率
高。极片隔膜连续一体，圆柱可达300ppm
较低。需逐片裁切、搬运、堆叠
对齐精度
受纠偏系统限制，±0.3~0.5mm
逐片定位，可达±0.1mm
极片边缘控制
仅两条边，毛刺易控制
四条边，裁切面多，毛刺控制难度大
内部应力均匀性
横向张力不一致，R角处应力集中
各层均平放，应力分布均匀
适应厚极片/硅负极
内圈弯曲半径小，硅膨胀易导致断裂
无弯折应力，膨胀适应性更好
GAP问题
方形R角充放电后间隙增大
无R角，不存在此问题
设备成本
较低
较高
适合场景
圆柱电池、中等尺寸方形电池
大尺寸方形/软包、高安全要求场景
总体而言，卷绕工艺凭借成熟的技术积累、高生产效率和较低的设备成本，在圆柱电池和中等尺寸方形电池领域占据绝对主导地位。但随着车规级动力电池对大容量、大尺寸的需求不断增长，卷绕在极片应力均匀性和GAP控制方面确实面临挑战。怎么把卷绕质量做上去，是当下行业最核心的工艺课题之一。
1.2 卷绕工艺的基本原理
1.2.1 层叠顺序与卷绕方向
前面说了”卷寿司”的比喻，现在拆开来看看这个”寿司”到底是怎么卷的。
卷绕的本质是将四条料带：两条隔膜和两条极片围绕一个旋转的卷针进行螺旋缠绕。在卷绕过程中，相邻的正极和负极之间始终由隔膜隔开，防止内部短路。
标准的层叠顺序（自卷针表面向外）为：下隔膜(n) → 负极/阳极(d) → 上隔膜(N) → 正极/阴极(D)。这一个四层循环称为一个”极组”，极组厚度 L = n + d + N + D。每完成一个极组的卷绕即为一”圈”。
这里需要交代一个术语的事儿：在中国电池行业中，“阳极”通常指负极（Anode），“阴极”通常指正极（Cathode）。刚入这行的时候我一直觉得这个翻译很奇怪。一度以为翻译错了。其实这是根据电化学的标准定义的，放电时氧化反应发生在阳极/负极。但可能跟你读到的某些文献用法不同。为了避免混淆，本手册中尽量使用”正极/负极”的表述。

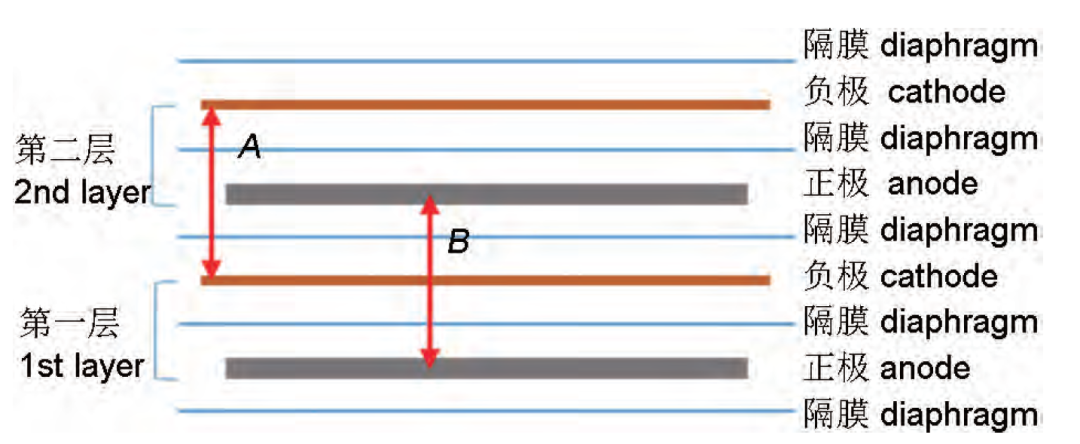

图1.2 卷绕层叠结构示意图——极组定义与卷绕截面
1.2.2 入料时序
卷绕开始时，并不是四条料带同时怼进去。隔膜要先行一步。
隔膜首先被卷针夹紧并预卷1.5~2.5圈，形成对卷针的初始包覆。预卷的目的有两个：一是确保卷针表面有足够的隔膜覆盖，防止极片直接接触卷针造成短路风险；二是为后续极片入料提供稳定的支撑面。你可以理解为先铺一层”底布”。
隔膜预卷完成后，极片按设计时序送入。这里有三种模式：
（1）先入负极后入正极——最常见的模式。负极先入料可以确保在卷绕的最内圈，负极就已经完全包覆了正极。因为负极先卷入，其位置更靠近卷芯内侧，天然形成对正极的覆盖。
（2）先入正极后入负极——用于某些特殊的电芯设计。
（3）正负极同时入料——可以提高效率，但对入料位置的精度要求更高。
入料方式可在设备触摸屏上选择和设定。实际选哪种，取决于电芯设计的Overhang要求和入料位置与卷针R角的关系。
1.2.3 卷绕过程的三个阶段
一个完整的卷绕过程，我习惯把它分成三段来理解：预卷绕、主卷绕、收尾。每一段的控制逻辑和技术难点都不一样。
（1）预卷绕阶段
这是正负极片初始送入的过程。送料机构以一定速度将极片夹持送入卷针，需要控制卷针的旋转角和速度与送料机构精确匹配。这个阶段涉及两个关键同步：隔膜放卷速度与卷针速度的同步、送片速度与卷针速度的同步。另外要注意，预卷绕属于开环控制，没有张力传感器的实时反馈，准确的数学模型是控制系统成败的关键。
（2）主卷绕阶段
极片被隔膜裹紧后，绕卷针持续缠绕。这个阶段就有反馈了：通过张力传感器检测料带张力，采用闭环反馈控制技术调节放卷电机的放料速度，保证卷绕过程中料带的恒定张力。
不过这里有一个容易被忽视的技术细节：随着卷绕进行，卷芯半径持续增大，实际的卷绕速度是卷针和料卷实际半径的函数。在没有实时传感器测量的情况下，通常假设卷芯半径变化遵循阿基米德螺旋线规律。这就是第四章要详细展开的内容。
（3）收尾阶段
达到设计卷绕圈数后，依次切断正极极片、负极极片，继续卷绕隔膜0.75~1.5圈进行收尾包覆，然后切断隔膜并贴附终止胶带固定电芯结构。收尾隔膜的多卷量取决于收尾方式：是隔膜外包还是极片外包。
1.2.4 收尾方式
收尾怎么包？行业主流是隔膜外包。
隔膜外包： 卷绕收尾时，极片先切断，隔膜继续多卷0.75~1.5圈后切断，最外层为隔膜。好处是极片切断位毛刺被隔膜覆盖，不会直接接触壳体或相邻电芯，安全性更好。
极片外包： 收尾时隔膜先切断，最外层为极片。仅在特殊设计中使用。
1.3 三种电芯形态的卷绕特点

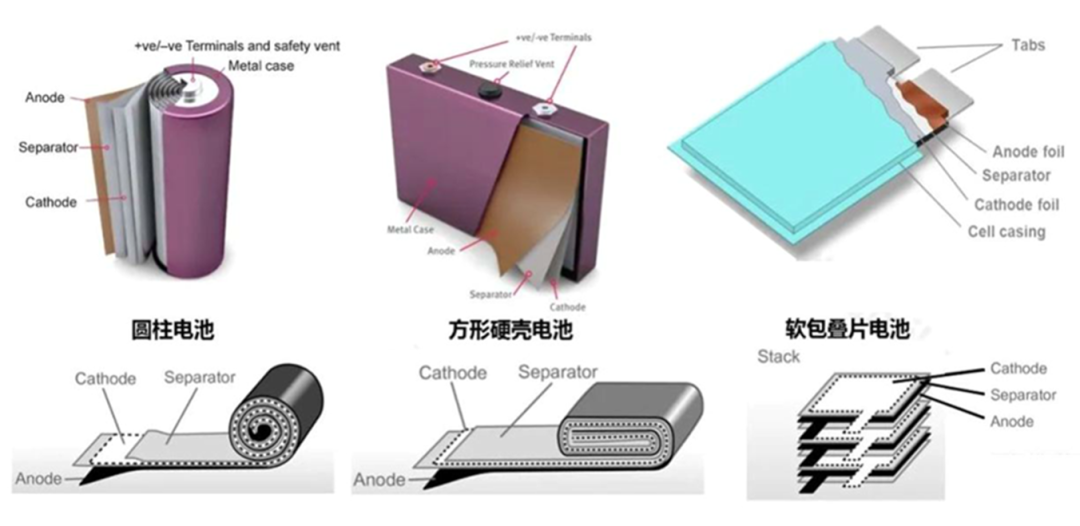

图1.3 圆柱、方形、软包三种电芯形态的卷绕特点对比
圆柱、方形、软包三种电芯形态都可以用卷绕工艺来做，但各自的技术难点差异很大。与其逐个罗列，不如先把它们的关键区别讲清楚，你自然就知道难在哪了。
1.3.1 圆柱形电池的卷绕
圆柱是卷绕工艺最早、最成熟的应用场景。为什么？因为圆形卷针在匀速旋转时，料带线速度随半径线性增大，但由于圆形截面的对称性，不存在方形卷绕中角度相关的速度波动问题，张力控制相对简单。你可以理解为：圆的就是好卷。
下面是常见圆柱电池的规格参数，我把卷绕相关的数据也列进去了，方便你对比不同型号的卷芯几何尺寸差异：
型号
直径
高度
圈数
卷芯内径
卷芯外径
特点
18650
18
65
~18
2.5
~9.0
最成熟，性价比高
21700
21
70
~22
2.5
~10.4
单体比能量高，重量轻
26650
26
65
~29
2.5
~12.9
高容量，高一致性
32650
32
65
~37
2.5
~15.8
能量密度高，充放电稳定
46800
46
80
~57
2.5
~23.0
成本低，能量密度大，快充能力强
数据来源：《圆柱形锂离子动力电池卷绕过程中的应力分析》（陈敬宜等，2022）
你看这张表就会发现，从18650到46800，卷芯外径从9mm一路涨到23mm，卷绕圈数从18圈涨到57圈。这不只是”更大”那么简单，芯越大，内外层的张力差就越难控制。这一点在4680上体现得尤其明显。
4680大圆柱电池的特殊卷绕要求
4680电池（直径46mm、高度80mm）是近年来圆柱电池最重要的技术革新，核心创新是全极耳（tabless）设计。
传统圆柱电池在集流体一端焊接单个极耳，电流需要沿集流体全长传导（18650约800mm、21700约1000mm），路径长、内阻大。4680电池换了个思路:把整个集流体空箔区都当极耳用，电流从集流体纵向传输至集流盘，传导距离仅为电池高度（约80mm），内阻从约20mΩ降至约2mΩ，降低近一个数量级。
但全极耳设计对卷绕工艺提出了一系列新要求，这里展开说四点：
（1）连续高速卷绕。 全极耳极片无需在卷绕时进行启停来对齐单个极耳，可以实现连续不间断卷绕，生产节拍可达300ppm，远高于方形铝壳的10~20ppm。
（2）极耳揉平工艺。 全极耳极片卷绕后，大量极耳凸出在卷芯端面，需要通过揉平机将极耳折叠平整后才能焊接集流盘。揉平过程中揉平头直接接触极耳摩擦，可能产生碎末颗粒进入电芯造成短路，因此对揉平设备的精度和洁净度要求很高。
（3）激光切卷绕一体化。 全极耳极片的极耳成型采用激光切割方式，在极片一侧空箔区连续切割出极耳形状。把激光切割与卷绕集成到一台设备上（激光切卷绕一体机），可以建立两道工序间的信息流通，实现极耳间距的动态调整。
（4）大卷芯外径的张力策略。 4680电池卷芯外径约23mm，远大于18650的9mm。恒卷绕张力在大直径卷芯上会导致内层松弛起皱，需要采用抛物线型或复合型变张力策略。这就是第四章会详细讲的内容。
1.3.2 方形电池的卷绕
说完圆柱，来看方形。方形电池是当前中国动力电池市场的绝对主流，2023年国内动力电池中方形占比约93.6%。也就是说，大多数卷绕工程师日常打交道最多的，就是方形。
方形卷绕的核心操作可以用四个字概括：**卷圆成方，**使用扁平或类方形卷针将极片卷绕成环形，再通过冷压/热压成型为带圆角的方形结构。
但”卷圆成方”这件事带来了好几个圆柱卷绕不存在的技术难点：
（1）变转速卷绕。
方形卷针的截面不是圆形，当卷针以恒定角速度旋转时，料带与卷针接触点的瞬时半径随角度变化，导致线速度周期性波动，进而引起张力波动。怎么解决？用**变转速卷绕，**通过采样卷针角度与料带编码器位置的对应关系，利用傅里叶变换和反向低通滤波器处理数据，拟合凸轮曲线，使卷针以变角速度旋转来保持线速度恒定。这块内容我会在第五章展开。
（2）R角GAP问题。
这是方形卷绕最头疼的问题之一。方形卷芯在弯折处（R角），极片和隔膜的贴合不如直边段紧密。电池使用过程中，正负极极片的膨胀收缩程度不一致，会导致R角处的间隙逐步增大。当该处电解液不富裕时，锂离子无法正常转移，影响容量发挥，长期使用还会导致析锂和安全风险。特别是导入硅负极体系后（硅膨胀率300%+），卷绕方式的R角内圈极片断裂风险显著增大，限制了硅材料的添加比例。
（3）冷热压整形。
卷绕完成后，方形卷芯需要经过预压和热压整形，消除隔膜褶皱、排出层间空气、使极片与隔膜紧密贴合。热压温度通常80±5℃，压力2.05.0MPa，时间45100s。不过热压也不是越猛越好，过度会导致隔膜微孔堵塞（透气性下降，影响离子传输）或极片弯折处断裂。调好和调过是一线之隔。
**
**
方形卷绕的典型工作流程
以全自动方形卷绕机为例，一个完整的电芯卷绕循环是这样的：
设备启动 → 选择工作模式 → 自动操作 → 设备原点复位 → 进入循环：负极（或正极）片导入 → 正极（或负极）片导入 → 卷绕 → 自动换位 → 切割隔膜 → 贴终止胶带 → 卷针自动下料 → 预压 → 热压/Hi-Pot测试 → 良品下料/不良品剔除 → 循环结束。
典型的循环时间因电芯尺寸而异：小型电芯（100Ah级）约45s卷绕时间，大型电芯（280Ah级）约55s卷绕时间（以450mm/s卷绕速度计）。
1.3.3 软包电池的卷绕
软包电池以叠片工艺为主流（Z-fold叠片、单片叠片等），但也有一部分设计会采用卷绕成型后再装入铝塑膜软包。
软包卷绕电芯通常尺寸较小，极片较薄，这就意味着对张力控制精度的要求更高。为什么？因为软包没有硬质金属外壳的约束：圆柱有钢壳、方形有铝壳，它们在一定程度上能帮你”兜住”内部的贴合结构。软包全靠铝塑膜，卷绕张力对电芯成型后的形态稳定性和层间贴合均匀性的影响更为显著。
卷绕式软包电池在消费电子（手机、平板、耳机）领域仍有广泛应用，优势是生产效率高于叠片、设备成本较低。但在大容量动力电池领域，叠片工艺因其更均匀的界面和更好的硅负极适应性，正逐渐成为软包电池的主流选择。
1.4 卷绕工艺的核心质量指标体系
聊完了”怎么卷”，该看”卷得好不好怎么评价”了。
卷绕工序的质量控制围绕几个核心指标展开。理解每个指标的物理含义、测量方法和典型规格值，是后续做卷绕设计和工艺调试的基础。我一个一个拆开来讲。
1.4.1 对齐度（Overhang）
先把概念拆开。对齐度是指在卷绕电芯中，相邻层之间边缘位置的偏移量。
为什么这个指标排在第一位？因为电芯安全性的根本要求是”负极必须在所有方向上完全覆盖正极”，对齐度直接关乎这个底线。
负极对正极的Overhang： 负极涂覆区域的边缘必须超出正极涂覆区域的边缘，典型要求为每侧≥1mm（每圈）。如果局部区域负极未能完全包覆正极，该处在充电过程中正极活性材料中脱嵌的锂离子无法正常嵌入负极，导致析锂，轻则容量衰减，重则引发内部短路和热失控。
隔膜对负极的Overhang： 隔膜的边缘必须超出负极极片的边缘，确保正负极在任何位置都不会因隔膜缺失而直接接触。
典型规格值：极片对齐偏差Overhang ±3σ ≤ ±0.5mm（主卷绕≤36圈，无来料影响时，Cmk≥2.0）。隔膜错位 ≤ ±0.5mm。
1.4.2 极耳对齐度
极耳对齐度是指电芯上每层正负极极耳在叠层方向上的位置偏差。极耳错位会导致后续超声波焊接时焊印面积不足、焊接不牢固，影响电池的导电性能和安全性能。极耳错位过大还会缩小正负极极耳之间的物理距离，增大短路风险。
**典型规格值：**对于50圈卷绕的大方形电芯，极耳对齐度要求为±7mm。对于小方形电芯，极耳错位要求通常为02.75mm（1#2#角位）或0.52.5mm（3#4#角位）。
极耳对齐度是卷绕工艺中最复杂的质量指标，其影响因素跨越涂布、辊压、模切和卷绕多个工序。第三章将对极耳间距的计算逻辑和调节策略进行详细展开。
1.4.3 张力一致性
卷绕过程中，料带上施加的张力必须稳定且适当。张力过大会导致极片拉伸变形、隔膜微孔被压缩、极片与辊轮摩擦产生粉尘；张力过小则导致层间贴合不紧密、产生间隙。
以下是行业常用的张力参数区间，供你建立基本的数感：
**典型规格值：**极片张力设定范围200600gf（常用350450gf），隔膜张力设定范围80250gf（常用100160gf）。匀速运行时张力波动≤±5%（标准值），加减速过程≤±10%。采用逐圈递减策略：从第6圈开始，极片每圈递减5gf，隔膜每圈递减2gf，且隔膜张力不低于80gf。
1.4.4 毛刺控制
极片切断时产生的金属箔毛刺是电池内部短路的重要风险来源。**毛刺刺穿隔膜后可直接导致正负极短路，**这是最典型的安全失效模式之一。
典型规格值：在极片涂膜区切断时，金属箔毛刺超出膜片≤6~7μm，Cmk≥2.0；非涂膜区金属箔毛刺≤20μm，Cmk≥2.0。切刀寿命≥50万次。
1.4.5 层间贴合均匀性
电芯高质量卷绕的核心要求是：隔膜、极片贴合均匀，表现为没有间隙，且电池使用过程中隔膜和极片之间在各个方向保持接触应力均匀一致。
这对卷绕机提出了两方面的要求：
第一，卷芯抽卷针后依然保持贴合应力的一致。 这要求卷针轮廓曲线的设计必须是一阶导数连续的封闭曲线（曲线不断、平滑无尖角），确保卷绕和抽针后极片和隔膜的贴合应力均匀。
第二，隔膜和极片进入卷针时，在卷针切线的母线方向上张力一致。 这要求纠偏幅度不应过大，应保持在隔膜和极片弹性范围内的限值。
贴合均匀性是卷绕质量的”终极考试”，前面所有的张力控制、纠偏控制，最终都是在为这个指标服务。
**
**
1.5 电芯设计参数输入清单
星球里经常有朋友问我：“我要调卷绕参数，应该从哪里入手？“我的回答永远是一样的：先把设计参数拿全了再说。
进行卷绕工艺设计和卷绕机参数设定之前，工艺工程师必须从电芯设计部门获取一套完整的设计参数。这些参数缺一个，你后面推导出来的东西就可能是错的。以下是必需的参数清单，以及每个参数在卷绕设计中具体干什么用：
**
**
序号
参数名称
单位
卷绕设计中的作用
1
电芯形态
决定卷针类型（圆形/扁平/类方形）和卷绕模式
2
电芯外形尺寸
mm
约束卷芯外径和宽度，决定卷针尺寸
3
壳体内腔尺寸
mm
卷芯最大外径 = 壳体内腔/2 - 间隙
4
正极极片厚度（辊压后）
μm
极组厚度计算的输入，影响极耳间距
5
负极极片厚度（辊压后）
μm
同上
6
隔膜厚度
μm
同上
7
正极极片宽度
mm
决定电芯高度方向的Overhang
8
负极极片宽度
mm
必须 > 正极宽度（Overhang要求）
9
隔膜宽度
mm
必须 > 负极宽度
10
正极极耳数量
个
决定模切间距数和卷绕圈数
11
负极极耳数量
个
同上
12
极耳宽度和高度
mm
影响焊接窗口和极耳翻折风险
13
设计容量
Ah
反推活性物质面积→极片长度→圈数
14
卷绕圈数
圈
由容量设计或结构设计确定
15
Overhang设计值（四方向）
mm
头部/尾部/上端/下端的安全余量
16
卷针周长或直径
mm
决定电芯内孔尺寸和第一层极耳间距
17
入料时序
先入正极/先入负极/同时入料
18
收尾方式
隔膜外包/极片外包
19
终止胶带规格
mm²
长度50~170mm，居中贴合
20
极片弯曲度（蛇形弯）
mm
来料质量，≤±0.1mm/段
21
极片波浪边程度
来料质量，影响纠偏效果
22
来料极片长度公差
mm
≤±0.5mm
23
极片集流体材质和厚度
μm
影响极片刚性和张力承受能力
这23项参数构成了卷绕设计的完整输入。第二章会展示如何从这些参数出发，逐步推导出卷针尺寸、极片长度、卷绕圈数、极耳间距等关键卷绕参数。
我的经验是：与其在产线上反复试错，不如在开始之前花半天时间把这张清单填满。质量是设计出来的，不是调出来的。
1.6 卷绕工艺的发展趋势
最后聊几句行业趋势。基于多年的技术积累，卷绕工艺在设备、工艺、效率和成本方面已经有了明显的先发优势。但”能用”和”好用”之间还有很大的空间。当前行业发展的主要方向，我总结了七个：
（1）高速高精度。 卷绕极片线速度由现有的23m/s向45m/s发展；对齐精度由±0.3mm提升至±0.1~0.2mm。速度翻倍的同时精度还要提升，这对伺服系统和纠偏系统都是巨大的挑战。
（2）高合格率。 工序能力指数CPK由1.33向1.67乃至2.0以上发展，最终目标是达到免检水平。
（3）高稳定性。 平均无故障时间（MTBF）从数百小时提升至数千乃至上万小时。
（4）数字化与智能化。 卷绕张力、对齐度实现在线实时监控，卷绕参数与最终电池性能参数实现闭环优化。建立设备间的信息流通，实现全流程质量追溯。
（5）激光模切卷绕一体化。 把激光模切和卷绕工序集成在一台设备上，实现极耳间距的动态实时调整，从根本上解决极耳错位问题。
（6）全极耳连续卷绕。 4680等大圆柱电池的全极耳设计使连续高速不间断卷绕成为可能，生产效率可达300ppm，远超方形电池的10~20ppm。
（7）隔膜连续卷绕技术。 通过隔膜连续卷绕技术的突破，实现卷绕效率的倍增，是下一代卷绕技术的重要方向。
总的来说，卷绕工艺的未来发展不仅依赖卷绕技术本身，还需要打破工序间的”信息孤岛效应”。涂布管涂布的、辊压管辊压的、卷绕管卷绕的，工序之间信息不流通，问题就只能到卷绕这一步才暴露出来，那时候再调就晚了。通过标准规范打通各工序间信息流、物料流和能量流的流通方式，建立全流程的质量闭环控制体系，这才是卷绕工艺下一个十年最核心的命题。
第一章到这里就结束了。从第二章开始，我会进入卷绕几何模型的完整推导，从电芯设计参数到卷针尺寸、极片长度、卷绕圈数的逐步计算。这部分内容涉及大量公式推导和工程实例，属于星球专属内容。
如果你是卷绕工程师，或者正在做电芯设计、设备选型，这套完整手册会帮你省掉大量的试错时间。
